Рабочее оборудование гидравлического экскаватора

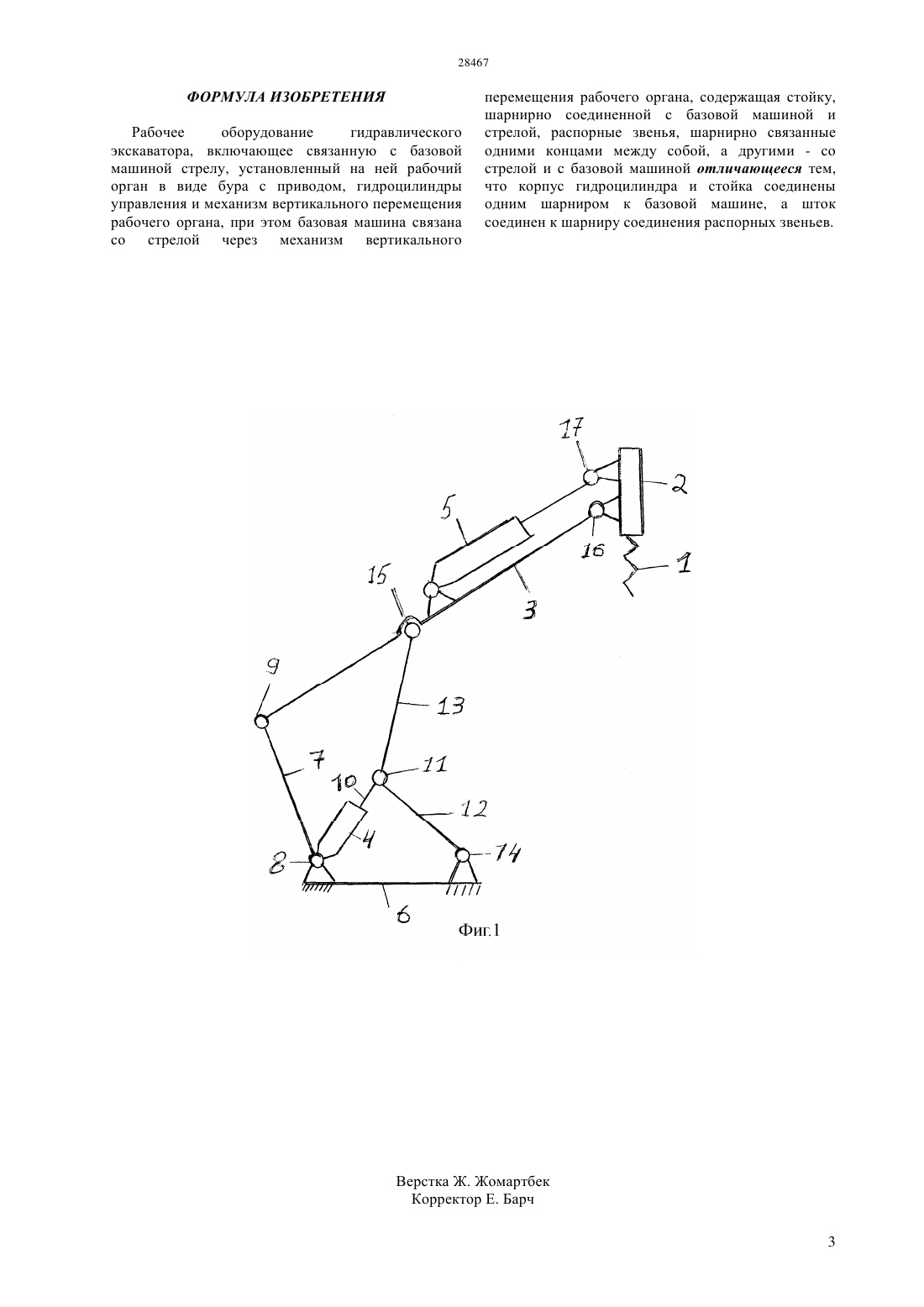

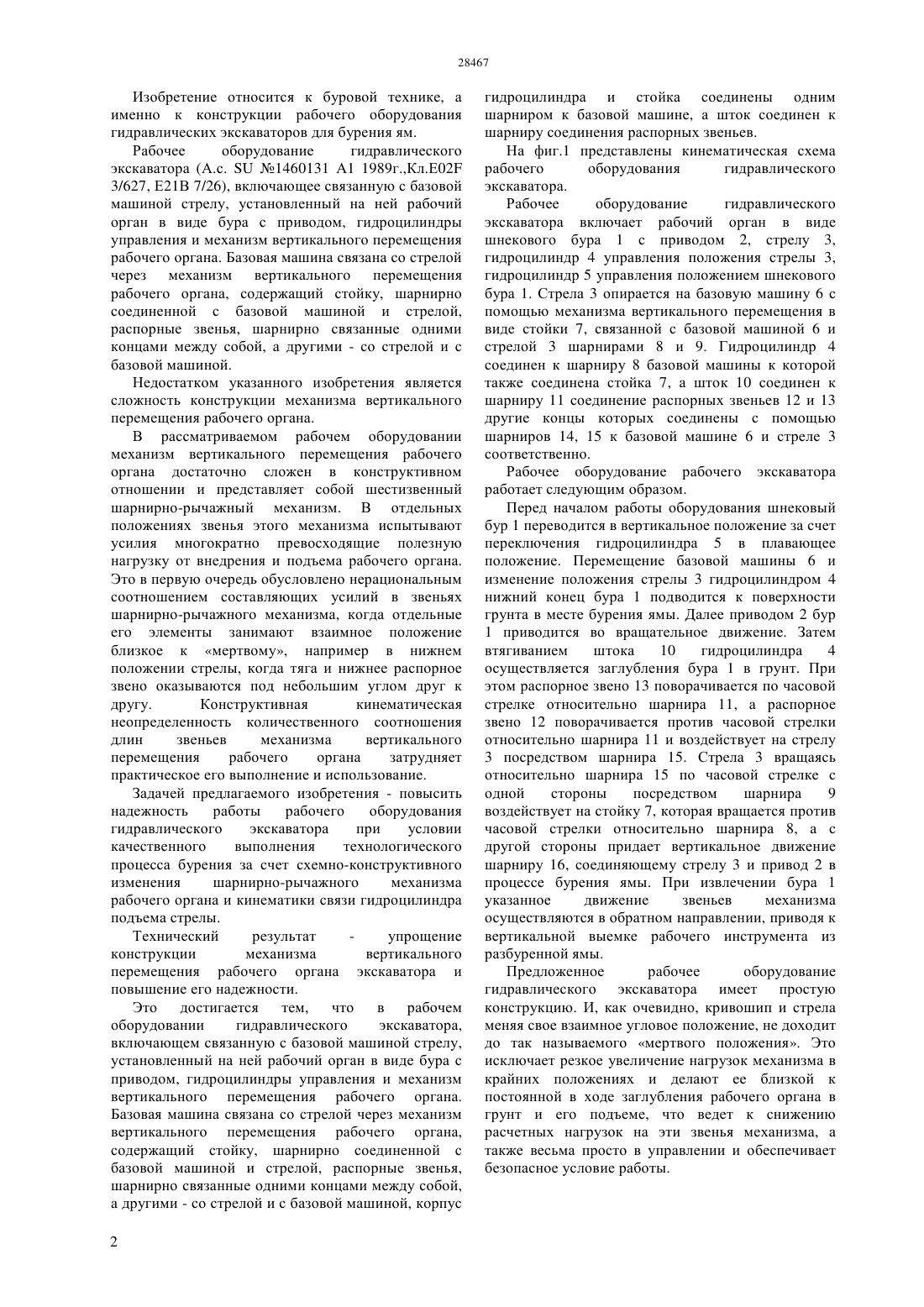

(51) 02 3/627 (2006.01) 21 7/26 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат - упрощение конструкции механизма вертикального перемещения рабочего органа экскаватора и повышение его надежности. Это достигается тем, что в рабочем оборудовании гидравлического экскаватора,включающем связанную с базовой машиной стрелу,установленный на ней рабочий орган в виде бура с приводом, гидроцилиндры управления и механизм вертикального перемещения рабочего органа. Базовая машина связана со стрелой через механизм вертикального перемещения рабочего органа,содержащий стойку, шарнирно соединенной с базовой машиной и стрелой, распорные звенья,шарнирно связанные одними концами между собой,а другими - со стрелой и с базовой машиной, корпус гидроцилиндра и стойка соединены одним шарниром к базовой машине, а шток соединен к шарниру соединения распорных звеньев.(72) Джолдасбеков Скандарбек Умирбекович Журсенбаев Балахазы Ибраевич(73) Республиканское государственное предприятие на праве хозяйственного ведения Институт механики и машиноведения им. Академика У.А. Джолдасбекова Комитета науки Министерства образования и науки Республики Казахстан Джолдасбеков Скандарбек Умирбекович Журсенбаев Балахазы Ибраевич(54) РАБОЧЕЕ ОБОРУДОВАНИЕ ГИДРАВЛИЧЕСКОГО ЭКСКАВАТОРА(57) Изобретение относится к буровой технике, а именно к конструкции рабочего оборудования гидравлических экскаваторов для бурения ям. Изобретение относится к буровой технике, а именно к конструкции рабочего оборудования гидравлических экскаваторов для бурения ям. Рабочее оборудование гидравлического экскаватора (А.с.1460131 А 1 1989 г.,Кл.Е 02 3/627, Е 21 В 7/26), включающее связанную с базовой машиной стрелу, установленный на ней рабочий орган в виде бура с приводом, гидроцилиндры управления и механизм вертикального перемещения рабочего органа. Базовая машина связана со стрелой через механизм вертикального перемещения рабочего органа, содержащий стойку, шарнирно соединенной с базовой машиной и стрелой,распорные звенья, шарнирно связанные одними концами между собой, а другими - со стрелой и с базовой машиной. Недостатком указанного изобретения является сложность конструкции механизма вертикального перемещения рабочего органа. В рассматриваемом рабочем оборудовании механизм вертикального перемещения рабочего органа достаточно сложен в конструктивном отношении и представляет собой шестизвенный шарнирно-рычажный механизм. В отдельных положениях звенья этого механизма испытывают усилия многократно превосходящие полезную нагрузку от внедрения и подъема рабочего органа. Это в первую очередь обусловлено нерациональным соотношением составляющих усилий в звеньях шарнирно-рычажного механизма, когда отдельные его элементы занимают взаимное положение близкое к мертвому, например в нижнем положении стрелы, когда тяга и нижнее распорное звено оказываются под небольшим углом друг к другу. Конструктивная кинематическая неопределенность количественного соотношения длин звеньев механизма вертикального перемещения рабочего органа затрудняет практическое его выполнение и использование. Задачей предлагаемого изобретения - повысить надежность работы рабочего оборудования гидравлического экскаватора при условии качественного выполнения технологического процесса бурения за счет схемно-конструктивного изменения шарнирно-рычажного механизма рабочего органа и кинематики связи гидроцилиндра подъема стрелы. Технический результат упрощение конструкции механизма вертикального перемещения рабочего органа экскаватора и повышение его надежности. Это достигается тем, что в рабочем оборудовании гидравлического экскаватора,включающем связанную с базовой машиной стрелу,установленный на ней рабочий орган в виде бура с приводом, гидроцилиндры управления и механизм вертикального перемещения рабочего органа. Базовая машина связана со стрелой через механизм вертикального перемещения рабочего органа,содержащий стойку, шарнирно соединенной с базовой машиной и стрелой, распорные звенья,шарнирно связанные одними концами между собой,а другими - со стрелой и с базовой машиной, корпус 2 гидроцилиндра и стойка соединены одним шарниром к базовой машине, а шток соединен к шарниру соединения распорных звеньев. На фиг.1 представлены кинематическая схема рабочего оборудования гидравлического экскаватора. Рабочее оборудование гидравлического экскаватора включает рабочий орган в виде шнекового бура 1 с приводом 2, стрелу 3,гидроцилиндр 4 управления положения стрелы 3,гидроцилиндр 5 управления положением шнекового бура 1. Стрела 3 опирается на базовую машину 6 с помощью механизма вертикального перемещения в виде стойки 7, связанной с базовой машиной 6 и стрелой 3 шарнирами 8 и 9. Гидроцилиндр 4 соединен к шарниру 8 базовой машины к которой также соединена стойка 7, а шток 10 соединен к шарниру 11 соединение распорных звеньев 12 и 13 другие концы которых соединены с помощью шарниров 14, 15 к базовой машине 6 и стреле 3 соответственно. Рабочее оборудование рабочего экскаватора работает следующим образом. Перед началом работы оборудования шнековый бур 1 переводится в вертикальное положение за счет переключения гидроцилиндра 5 в плавающее положение. Перемещение базовой машины 6 и изменение положения стрелы 3 гидроцилиндром 4 нижний конец бура 1 подводится к поверхности грунта в месте бурения ямы. Далее приводом 2 бур 1 приводится во вращательное движение. Затем втягиванием штока 10 гидроцилиндра 4 осуществляется заглубления бура 1 в грунт. При этом распорное звено 13 поворачивается по часовой стрелке относительно шарнира 11, а распорное звено 12 поворачивается против часовой стрелки относительно шарнира 11 и воздействует на стрелу 3 посредством шарнира 15. Стрела 3 вращаясь относительно шарнира 15 по часовой стрелке с одной стороны посредством шарнира 9 воздействует на стойку 7, которая вращается против часовой стрелки относительно шарнира 8, а с другой стороны придает вертикальное движение шарниру 16, соединяющему стрелу 3 и привод 2 в процессе бурения ямы. При извлечении бура 1 указанное движение звеньев механизма осуществляются в обратном направлении, приводя к вертикальной выемке рабочего инструмента из разбуренной ямы. Предложенное рабочее оборудование гидравлического экскаватора имеет простую конструкцию. И, как очевидно, кривошип и стрела меняя свое взаимное угловое положение, не доходит до так называемого мертвого положения. Это исключает резкое увеличение нагрузок механизма в крайних положениях и делают ее близкой к постоянной в ходе заглубления рабочего органа в грунт и его подъеме, что ведет к снижению расчетных нагрузок на эти звенья механизма, а также весьма просто в управлении и обеспечивает безопасное условие работы. ФОРМУЛА ИЗОБРЕТЕНИЯ Рабочее оборудование гидравлического экскаватора, включающее связанную с базовой машиной стрелу, установленный на ней рабочий орган в виде бура с приводом, гидроцилиндры управления и механизм вертикального перемещения рабочего органа, при этом базовая машина связана со стрелой через механизм вертикального перемещения рабочего органа, содержащая стойку,шарнирно соединенной с базовой машиной и стрелой, распорные звенья, шарнирно связанные одними концами между собой, а другими - со стрелой и с базовой машиной отличающееся тем,что корпус гидроцилиндра и стойка соединены одним шарниром к базовой машине, а шток соединен к шарниру соединения распорных звеньев.
