Аэродинамическая пуля Чукурова

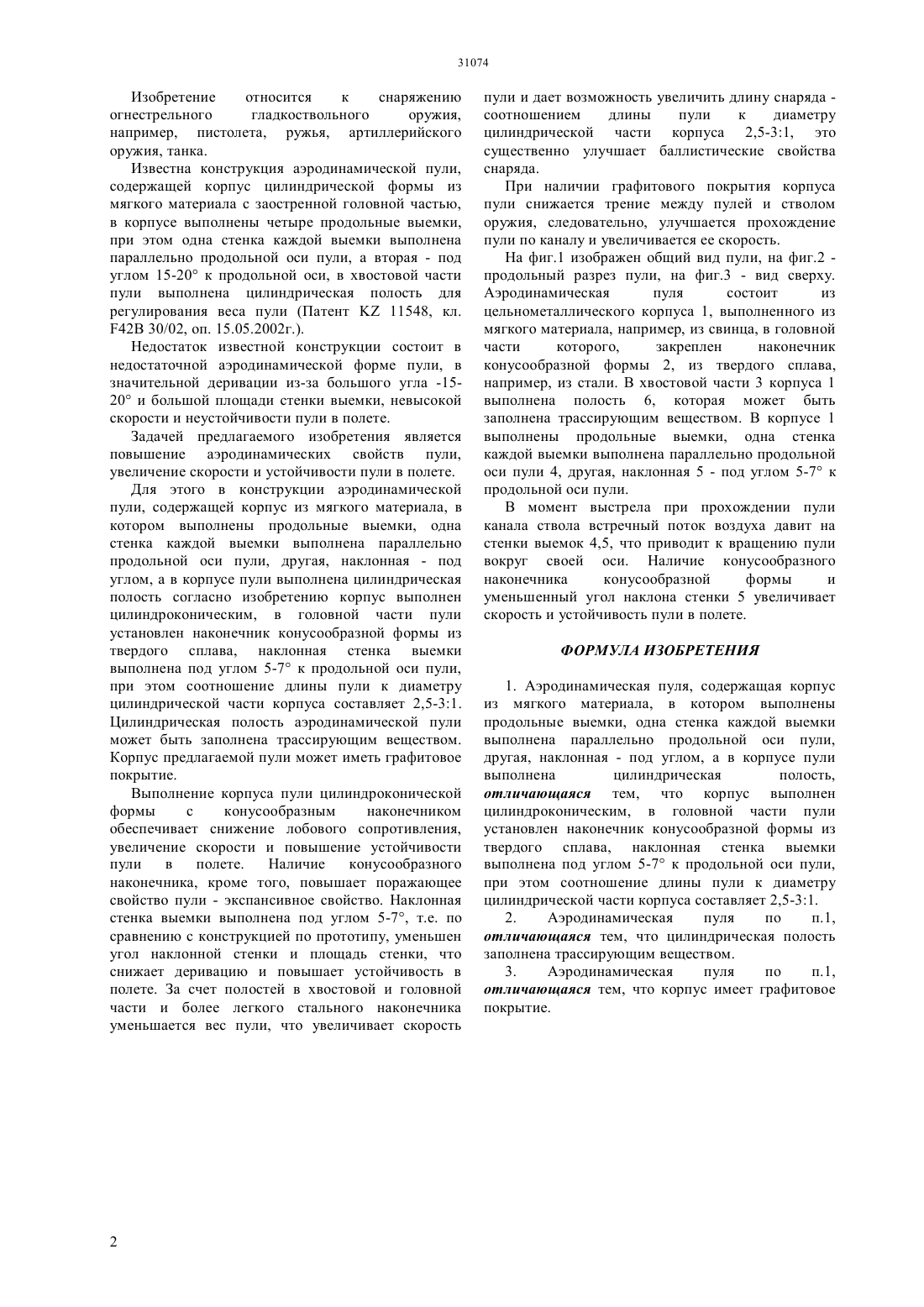

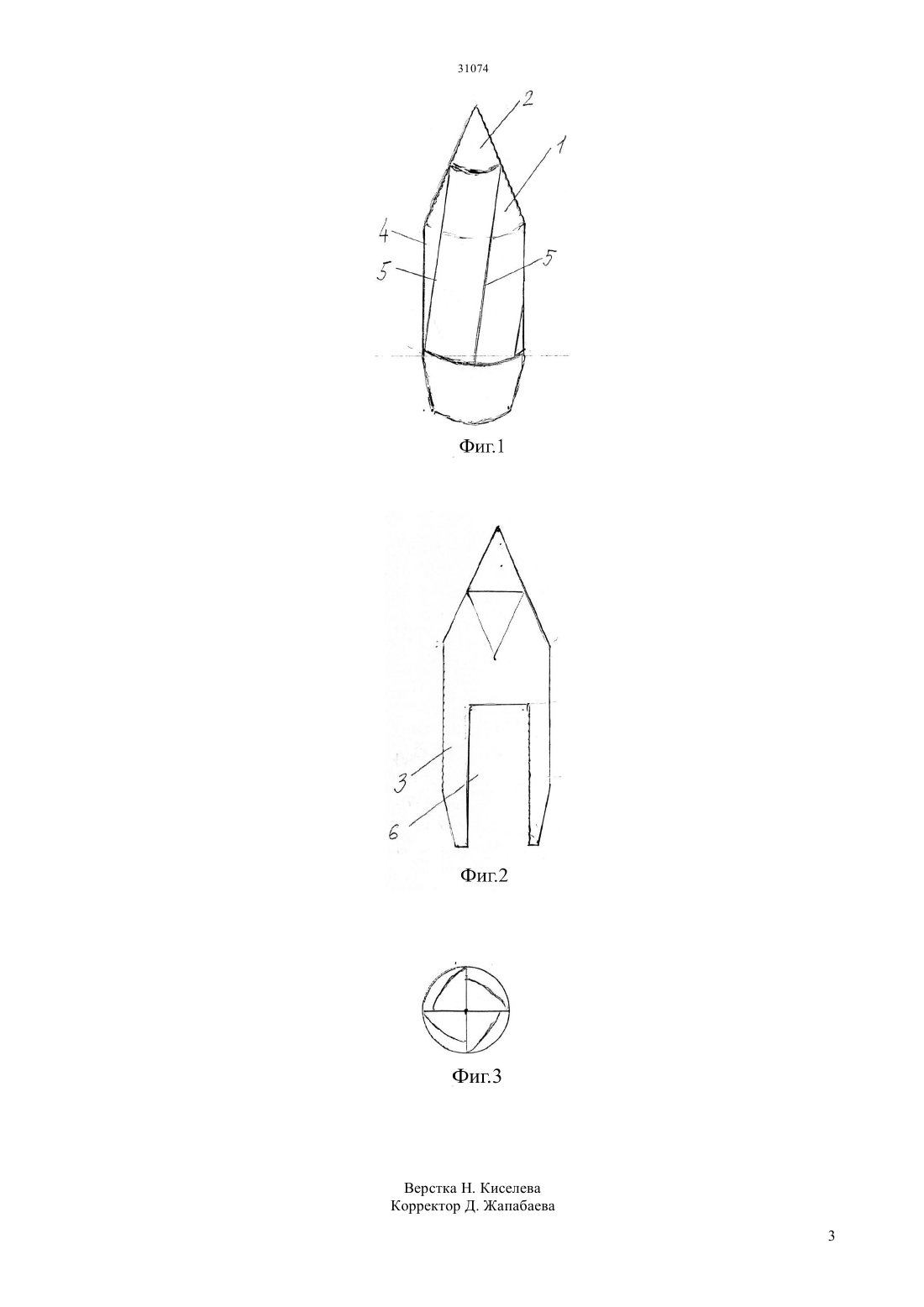

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ продольной оси пули, другая, наклонная - под углом, а в корпусе пули выполнена цилиндрическая полость согласно изобретению корпус выполнен цилиндроконическим, в головной части пули установлен наконечник конусообразной формы из твердого сплава, наклонная стенка выемки выполнена под углом 5-7 к продольной оси пули,при этом соотношение длины пули к диаметру цилиндрической части корпуса составляет 2,5-31. Цилиндрическая полость аэродинамической пули может быть заполнена трассирующим веществом. Корпус предлагаемой пули может иметь графитовое покрытие. Конструкция пули обеспечивает повышение аэродинамических свойств, увеличение скорости и устойчивости пули в полете.(72) Чукуров Русланбек Мельдебекович Чукуров Рустам Русланбекович Чукуров Деннис(57) Изобретение относится к снаряжению огнестрельного гладкоствольного оружия,например, пистолета, ружья, артиллерийского оружия, танка. В конструкции аэродинамической пули,содержащей корпус из мягкого материала, в котором выполнены продольные выемки, одна стенка каждой выемки выполнена параллельно Изобретение относится к снаряжению огнестрельного гладкоствольного оружия,например, пистолета, ружья, артиллерийского оружия, танка. Известна конструкция аэродинамической пули,содержащей корпус цилиндрической формы из мягкого материала с заостренной головной частью,в корпусе выполнены четыре продольные выемки,при этом одна стенка каждой выемки выполнена параллельно продольной оси пули, а вторая - под углом 15-20 к продольной оси, в хвостовой части пули выполнена цилиндрическая полость для регулирования веса пули (Патент 11548, кл. 42 30/02, оп. 15.05.2002 г.). Недостаток известной конструкции состоит в недостаточной аэродинамической форме пули, в значительной деривации из-за большого угла -1520 и большой площади стенки выемки, невысокой скорости и неустойчивости пули в полете. Задачей предлагаемого изобретения является повышение аэродинамических свойств пули,увеличение скорости и устойчивости пули в полете. Для этого в конструкции аэродинамической пули, содержащей корпус из мягкого материала, в котором выполнены продольные выемки, одна стенка каждой выемки выполнена параллельно продольной оси пули, другая, наклонная - под углом, а в корпусе пули выполнена цилиндрическая полость согласно изобретению корпус выполнен цилиндроконическим, в головной части пули установлен наконечник конусообразной формы из твердого сплава, наклонная стенка выемки выполнена под углом 5-7 к продольной оси пули,при этом соотношение длины пули к диаметру цилиндрической части корпуса составляет 2,5-31. Цилиндрическая полость аэродинамической пули может быть заполнена трассирующим веществом. Корпус предлагаемой пули может иметь графитовое покрытие. Выполнение корпуса пули цилиндроконической формы с конусообразным наконечником обеспечивает снижение лобового сопротивления,увеличение скорости и повышение устойчивости пули в полете. Наличие конусообразного наконечника, кроме того, повышает поражающее свойство пули - экспансивное свойство. Наклонная стенка выемки выполнена под углом 5-7, т.е. по сравнению с конструкцией по прототипу, уменьшен угол наклонной стенки и площадь стенки, что снижает деривацию и повышает устойчивость в полете. За счет полостей в хвостовой и головной части и более легкого стального наконечника уменьшается вес пули, что увеличивает скорость пули и дает возможность увеличить длину снаряда соотношением длины пули к диаметру цилиндрической части корпуса 2,5-31, это существенно улучшает баллистические свойства снаряда. При наличии графитового покрытия корпуса пули снижается трение между пулей и стволом оружия, следовательно, улучшается прохождение пули по каналу и увеличивается ее скорость. На фиг.1 изображен общий вид пули, на фиг.2 продольный разрез пули, на фиг.3 - вид сверху. Аэродинамическая пуля состоит из цельнометаллического корпуса 1, выполненного из мягкого материала, например, из свинца, в головной части которого,закреплен наконечник конусообразной формы 2, из твердого сплава,например, из стали. В хвостовой части 3 корпуса 1 выполнена полость 6, которая может быть заполнена трассирующим веществом. В корпусе 1 выполнены продольные выемки, одна стенка каждой выемки выполнена параллельно продольной оси пули 4, другая, наклонная 5 - под углом 5-7 к продольной оси пули. В момент выстрела при прохождении пули канала ствола встречный поток воздуха давит на стенки выемок 4,5, что приводит к вращению пули вокруг своей оси. Наличие конусообразного наконечника конусообразной формы и уменьшенный угол наклона стенки 5 увеличивает скорость и устойчивость пули в полете. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Аэродинамическая пуля, содержащая корпус из мягкого материала, в котором выполнены продольные выемки, одна стенка каждой выемки выполнена параллельно продольной оси пули,другая, наклонная - под углом, а в корпусе пули выполнена цилиндрическая полость,отличающаяся тем, что корпус выполнен цилиндроконическим, в головной части пули установлен наконечник конусообразной формы из твердого сплава, наклонная стенка выемки выполнена под углом 5-7 к продольной оси пули,при этом соотношение длины пули к диаметру цилиндрической части корпуса составляет 2,5-31. 2. Аэродинамическая пуля по п.1,отличающаяся тем, что цилиндрическая полость заполнена трассирующим веществом. 3. Аэродинамическая пуля по п.1,отличающаяся тем, что корпус имеет графитовое покрытие.
