Способ получения меченых радионуклидом 140Nd – микросфер для радионуклидной терапии

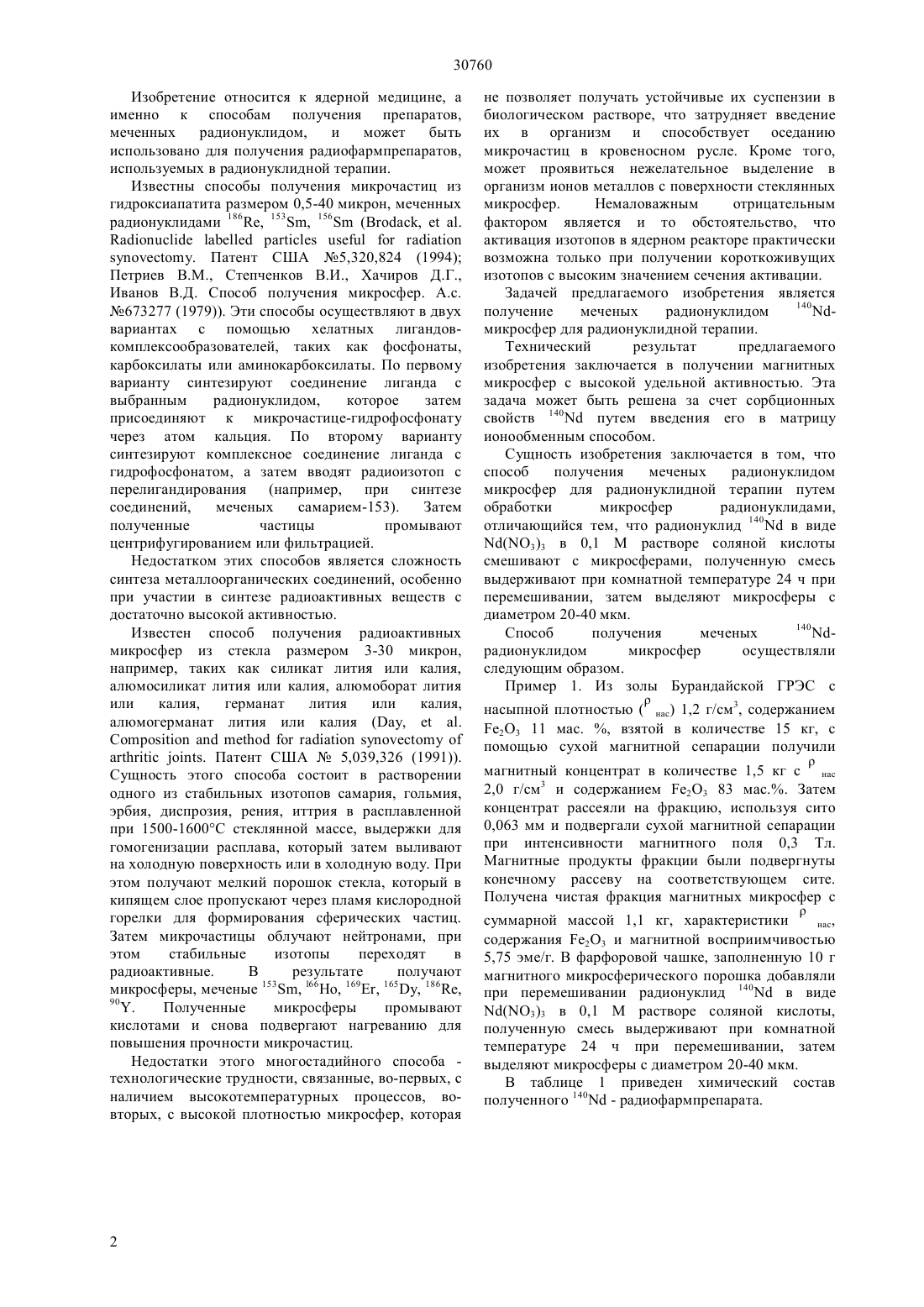

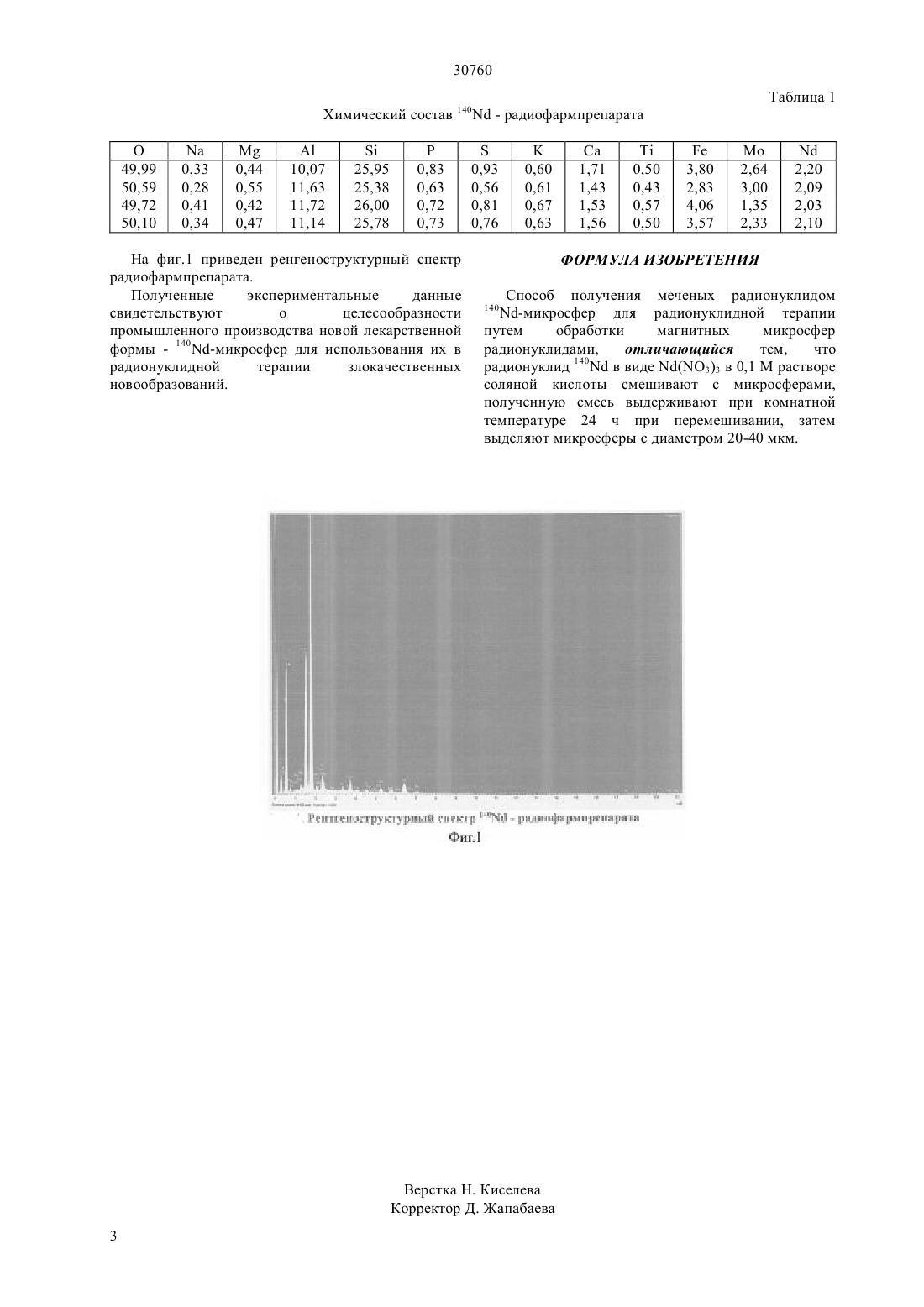

(51) 61 51/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ меченных радионуклидом,и может быть использовано для получения радиофармпрепаратов,используемых в радионуклидной терапии. Способ получения меченых радионуклидом 140-микросфер для радионуклидной терапии путем обработки микросфер радионуклидами,отличающийся тем, что радионуклид 140 в виде 3)3 в 0,1 М растворе соляной кислоты смешивают с микросферами, полученную смесь выдерживают при комнатной температуре 24 ч при перемешивании, затем выделяют микросферы с диаметром 20-40 мкм.(76) Емельянова Валентина Степановна Айбасов Еркин Жакенович Шакиева Татьяна Владимировна Буленбаев Максат Жумабаевич(54) СПОСОБ ПОЛУЧЕНИЯ МЕЧЕНЫХ РАДИОНУКЛИДОМ 140 - МИКРОСФЕР ДЛЯ РАДИОНУКЛИДНОЙ ТЕРАПИИ(57) Изобретение относится к ядерной медицине, а именно к способам получения препаратов, 30760 Изобретение относится к ядерной медицине, а именно к способам получения препаратов,меченных радионуклидом,и может быть использовано для получения радиофармпрепаратов,используемых в радионуклидной терапии. Известны способы получения микрочастиц из гидроксиапатита размером 0,5-40 микрон, меченных радионуклидами 186, 153, 156 (,.. Патент США 5,320,824 (1994) Петриев В.М., Степченков В.И., Хачиров Д.Г.,Иванов В.Д. Способ получения микросфер. А.с. 673277 (1979. Эти способы осуществляют в двух вариантах с помощью хелатных лигандовкомплексообразователей, таких как фосфонаты,карбоксилаты или аминокарбоксилаты. По первому варианту синтезируют соединение лиганда с выбранным радионуклидом,которое затем присоединяют к микрочастице-гидрофосфонату через атом кальция. По второму варианту синтезируют комплексное соединение лиганда с гидрофосфонатом, а затем вводят радиоизотоп с перелигандирования (например, при синтезе соединений,меченых самарием-153). Затем полученные частицы промывают центрифугированием или фильтрацией. Недостатком этих способов является сложность синтеза металлоорганических соединений, особенно при участии в синтезе радиоактивных веществ с достаточно высокой активностью. Известен способ получения радиоактивных микросфер из стекла размером 3-30 микрон,например, таких как силикат лития или калия,алюмосиликат лития или калия, алюмоборат лития или калия,германат лития или калия,алюмогерманат лития или калия (,.. Патент США 5,039,326 (1991. Сущность этого способа состоит в растворении одного из стабильных изотопов самария, гольмия,эрбия, диспрозия, рения, иттрия в расплавленной при 1500-1600 С стеклянной массе, выдержки для гомогенизации расплава, который затем выливают на холодную поверхность или в холодную воду. При этом получают мелкий порошок стекла, который в кипящем слое пропускают через пламя кислородной горелки для формирования сферических частиц. Затем микрочастицы облучают нейтронами, при этом стабильные изотопы переходят в радиоактивные. В результате получают микросферы, меченые 153, 66, 169, 165, 186,90. Полученные микросферы промывают кислотами и снова подвергают нагреванию для повышения прочности микрочастиц. Недостатки этого многостадийного способа технологические трудности, связанные, во-первых, с наличием высокотемпературных процессов, вовторых, с высокой плотностью микросфер, которая не позволяет получать устойчивые их суспензии в биологическом растворе, что затрудняет введение их в организм и способствует оседанию микрочастиц в кровеносном русле. Кроме того,может проявиться нежелательное выделение в организм ионов металлов с поверхности стеклянных микросфер. Немаловажным отрицательным фактором является и то обстоятельство, что активация изотопов в ядерном реакторе практически возможна только при получении короткоживущих изотопов с высоким значением сечения активации. Задачей предлагаемого изобретения является 140 получение меченых радионуклидом микросфер для радионуклидной терапии. Технический результат предлагаемого изобретения заключается в получении магнитных микросфер с высокой удельной активностью. Эта задача может быть решена за счет сорбционных свойств 140 путем введения его в матрицу ионообменным способом. Сущность изобретения заключается в том, что способ получения меченых радионуклидом микросфер для радионуклидной терапии путем обработки микросфер радионуклидами,отличающийся тем, что радионуклид 140 в виде(О 3)3 в 0,1 М растворе соляной кислоты смешивают с микросферами, полученную смесь выдерживают при комнатной температуре 24 ч при перемешивании, затем выделяют микросферы с диаметром 20-40 мкм. 140 Способ получения меченых радионуклидом микросфер осуществляли следующим образом. Пример 1. Из золы Бурандайской ГРЭС с насыпной плотностью ( нас) 1,2 г/см 3, содержанием 2 О 3 11 ма. , взятой в количестве 15 кг, с помощью сухой магнитной сепарации получили магнитный концентрат в количестве 1,5 кг с нас 2,0 г/см 3 и содержанием е 2 О 3 83 мас Затем концентрат рассеяли на фракцию, используя сито 0,063 мм и подвергали сухой магнитной сепарации при интенсивности магнитного поля 0,3 Тл. Магнитные продукты фракции были подвергнуты конечному рассеву на соответствующем сите. Получена чистая фракция магнитных микросфер с суммарной массой 1,1 кг, характеристики нас,содержания 2 О 3 и магнитной восприимчивостью 5,75 эме/г. В фарфоровой чашке, заполненную 10 г магнитного микросферического порошка добавляли при перемешивании радионуклид 140 в виде(3)3 в 0,1 М растворе соляной кислоты,полученную смесь выдерживают при комнатной температуре 24 ч при перемешивании, затем выделяют микросферы с диаметром 20-40 мкм. В таблице 1 приведен химический состав полученного 140 - радиофармпрепарата. На фиг.1 приведен ренгеноструктурный спектр радиофармпрепарата. Полученные экспериментальные данные свидетельствуют о целесообразности промышленного производства новой лекарственной формы - 140-микросфер для использования их в радионуклидной терапии злокачественных новообразований. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ получения меченых радионуклидом-микросфер для радионуклидной терапии путем обработки магнитных микросфер радионуклидами,отличающийся тем,что радионуклид 140 в виде (3)3 в 0,1 М растворе соляной кислоты смешивают с микросферами,полученную смесь выдерживают при комнатной температуре 24 ч при перемешивании, затем выделяют микросферы с диаметром 20-40 мкм. 140
