Ленточный водоподъемник

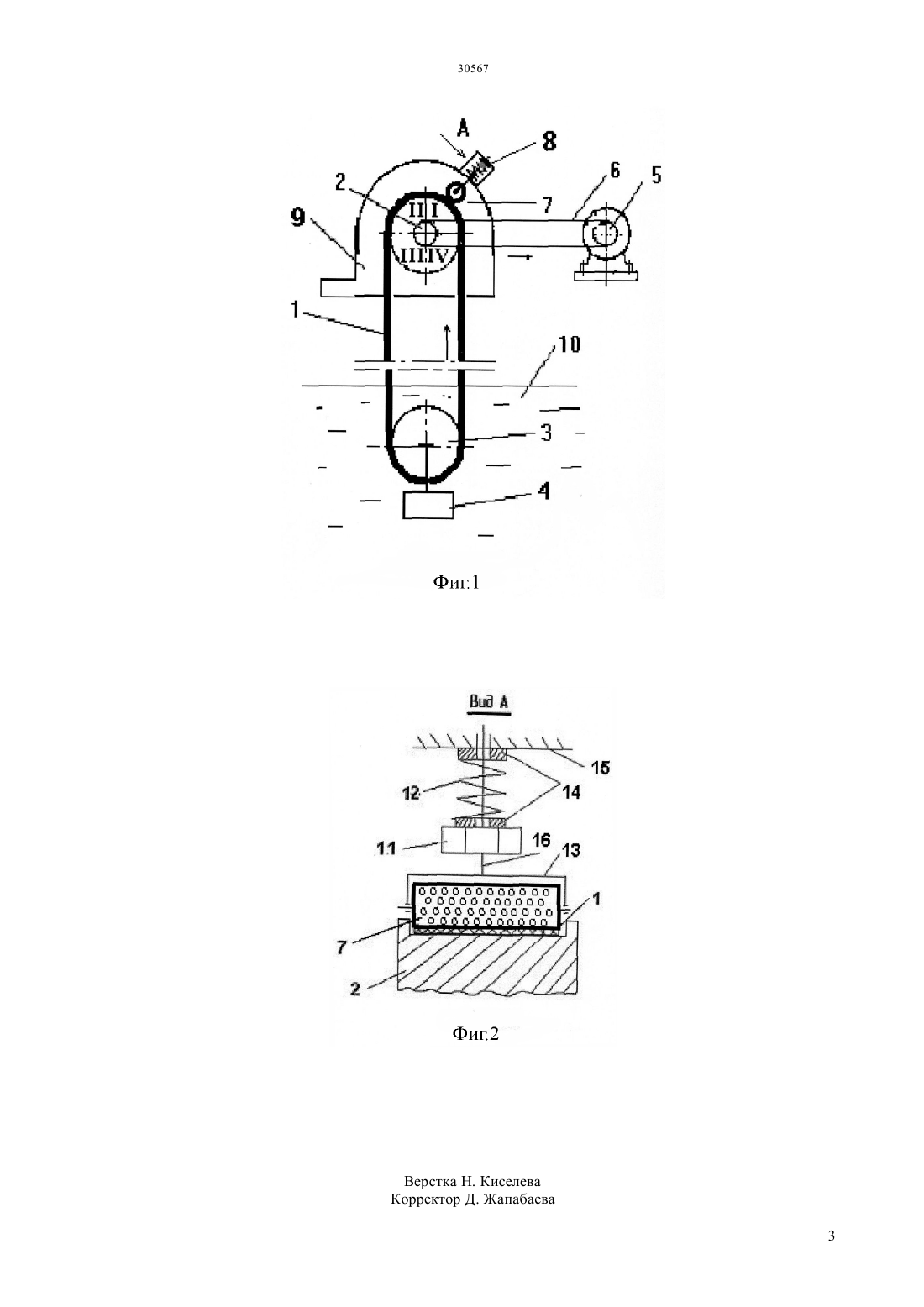

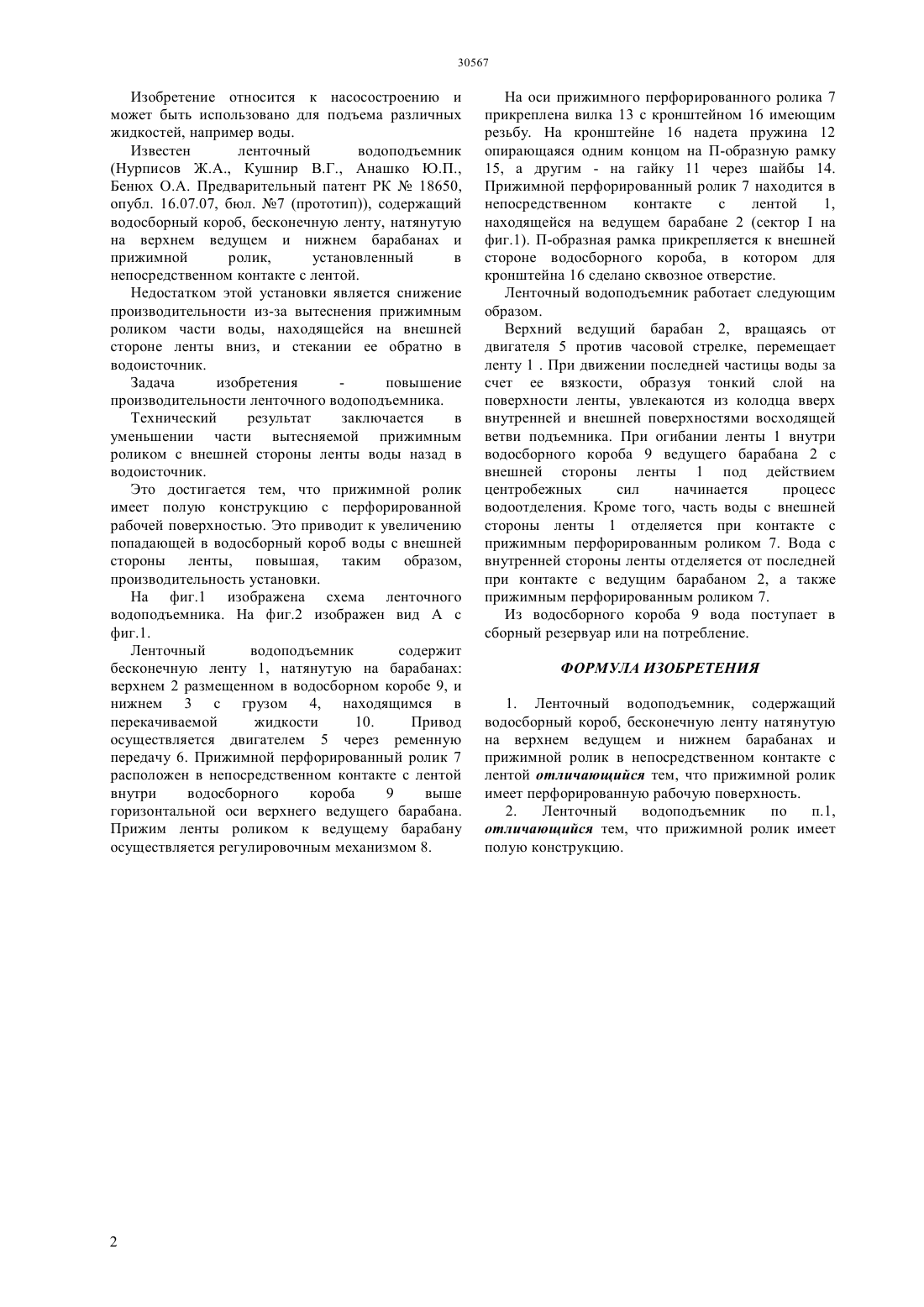

(51) 04 19/14 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретения повышение производительности ленточного водоподъемника. Технический результат от применения прижимного перфорированного ролика заключается в уменьшении части вытесняемой им с внешней стороны ленты воды назад в водоисточник. Ленточный водоподъемник содержит бесконечную ленту, натянутую на барабанах верхнем ведущем в водосборном коробе, и нижнем с грузом. Прижимной перфорированный ролик расположен в непосредственном контакте с лентой внутри водосборного короба выше горизонтальной оси ведущего барабана и имеет полую конструкцию.(72) Кушнир Валентина Геннадьевна Бенюх Олег Анатольевич Баймухамедов Малик Файзулович(73) Учреждение Костанайский социальнотехнический университет им. академика Зулхарнай Алдамжар(56) Предварительный патент РК 18650, 2007(57) Изобретение относится к насосостроению, в частности, ленточный водоподъемник для подъема различных жидкостей, например воды. Изобретение относится к насосостроению и может быть использовано для подъема различных жидкостей, например воды. Известен ленточный водоподъемник(Нурписов Ж.А., Кушнир В.Г., Анашко Ю.П.,Бенюх О.А. Предварительный патент РК 18650,опубл. 16.07.07, бюл. 7 (прототип, содержащий водосборный короб, бесконечную ленту, натянутую на верхнем ведущем и нижнем барабанах и прижимной ролик,установленный в непосредственном контакте с лентой. Недостатком этой установки является снижение производительности из-за вытеснения прижимным роликом части воды, находящейся на внешней стороне ленты вниз, и стекании ее обратно в водоисточник. Задача изобретения повышение производительности ленточного водоподъемника. Технический результат заключается в уменьшении части вытесняемой прижимным роликом с внешней стороны ленты воды назад в водоисточник. Это достигается тем, что прижимной ролик имеет полую конструкцию с перфорированной рабочей поверхностью. Это приводит к увеличению попадающей в водосборный короб воды с внешней стороны ленты, повышая, таким образом,производительность установки. На фиг.1 изображена схема ленточного водоподъемника. На фиг.2 изображен вид А с фиг.1. Ленточный водоподъемник содержит бесконечную ленту 1, натянутую на барабанах верхнем 2 размещенном в водосборном коробе 9, и нижнем 3 с грузом 4, находящимся в перекачиваемой жидкости 10. Привод осуществляется двигателем 5 через ременную передачу 6. Прижимной перфорированный ролик 7 расположен в непосредственном контакте с лентой внутри водосборного короба 9 выше горизонтальной оси верхнего ведущего барабана. Прижим ленты роликом к ведущему барабану осуществляется регулировочным механизмом 8. На оси прижимного перфорированного ролика 7 прикреплена вилка 13 с кронштейном 16 имеющим резьбу. На кронштейне 16 надета пружина 12 опирающаяся одним концом на П-образную рамку 15, а другим - на гайку 11 через шайбы 14. Прижимной перфорированный ролик 7 находится в непосредственном контакте с лентой 1,находящейся на ведущем барабане 2 (секторна фиг.1). П-образная рамка прикрепляется к внешней стороне водосборного короба, в котором для кронштейна 16 сделано сквозное отверстие. Ленточный водоподъемник работает следующим образом. Верхний ведущий барабан 2, вращаясь от двигателя 5 против часовой стрелке, перемещает ленту 1 . При движении последней частицы воды за счет ее вязкости, образуя тонкий слой на поверхности ленты, увлекаются из колодца вверх внутренней и внешней поверхностями восходящей ветви подъемника. При огибании ленты 1 внутри водосборного короба 9 ведущего барабана 2 с внешней стороны ленты 1 под действием центробежных сил начинается процесс водоотделения. Кроме того, часть воды с внешней стороны ленты 1 отделяется при контакте с прижимным перфорированным роликом 7. Вода с внутренней стороны ленты отделяется от последней при контакте с ведущим барабаном 2, а также прижимным перфорированным роликом 7. Из водосборного короба 9 вода поступает в сборный резервуар или на потребление. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Ленточный водоподъемник, содержащий водосборный короб, бесконечную ленту натянутую на верхнем ведущем и нижнем барабанах и прижимной ролик в непосредственном контакте с лентой отличающийся тем, что прижимной ролик имеет перфорированную рабочую поверхность. 2. Ленточный водоподъемник по п.1,отличающийся тем, что прижимной ролик имеет полую конструкцию.
