Импульсный дождевально-капельный водовыпуск

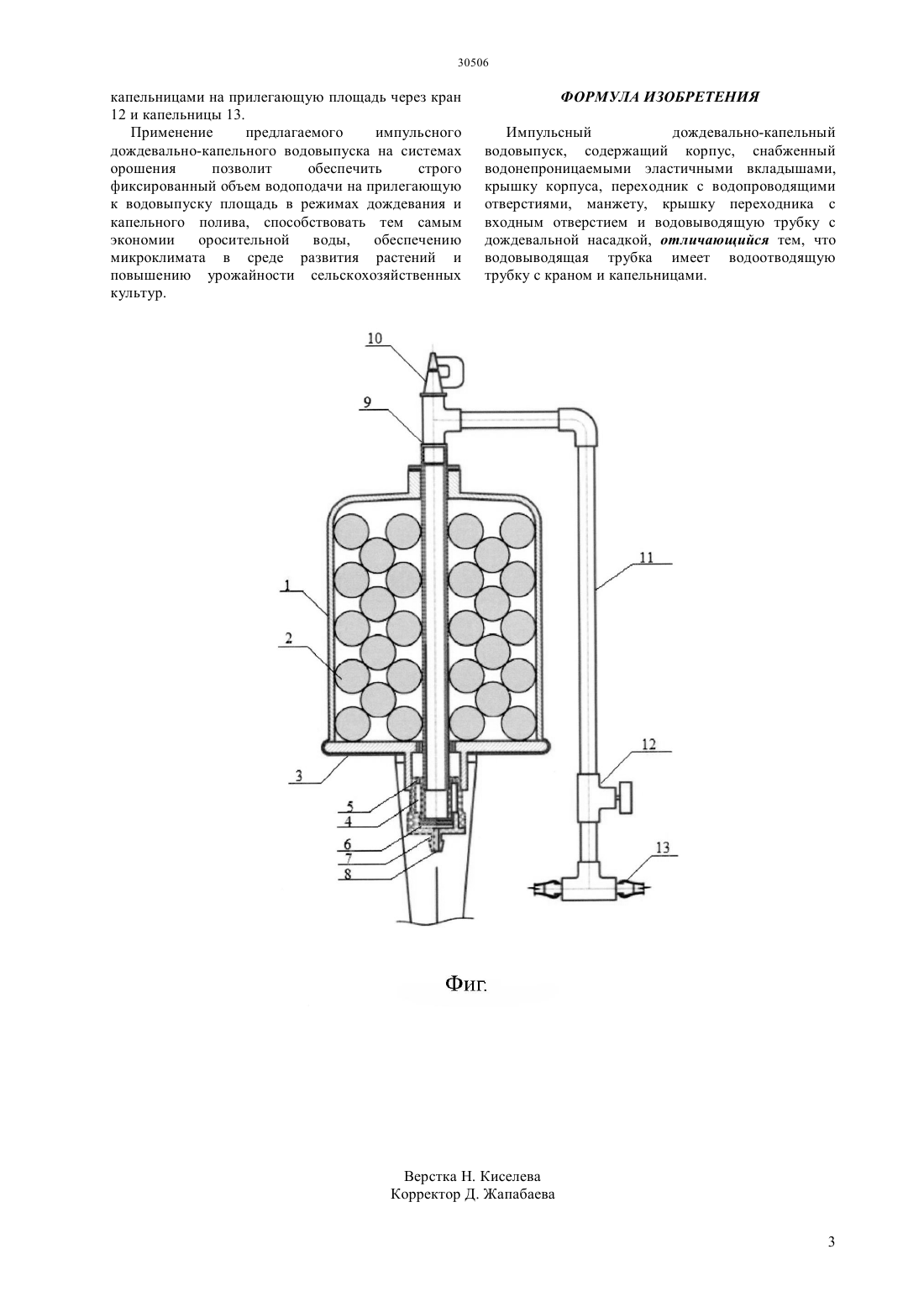

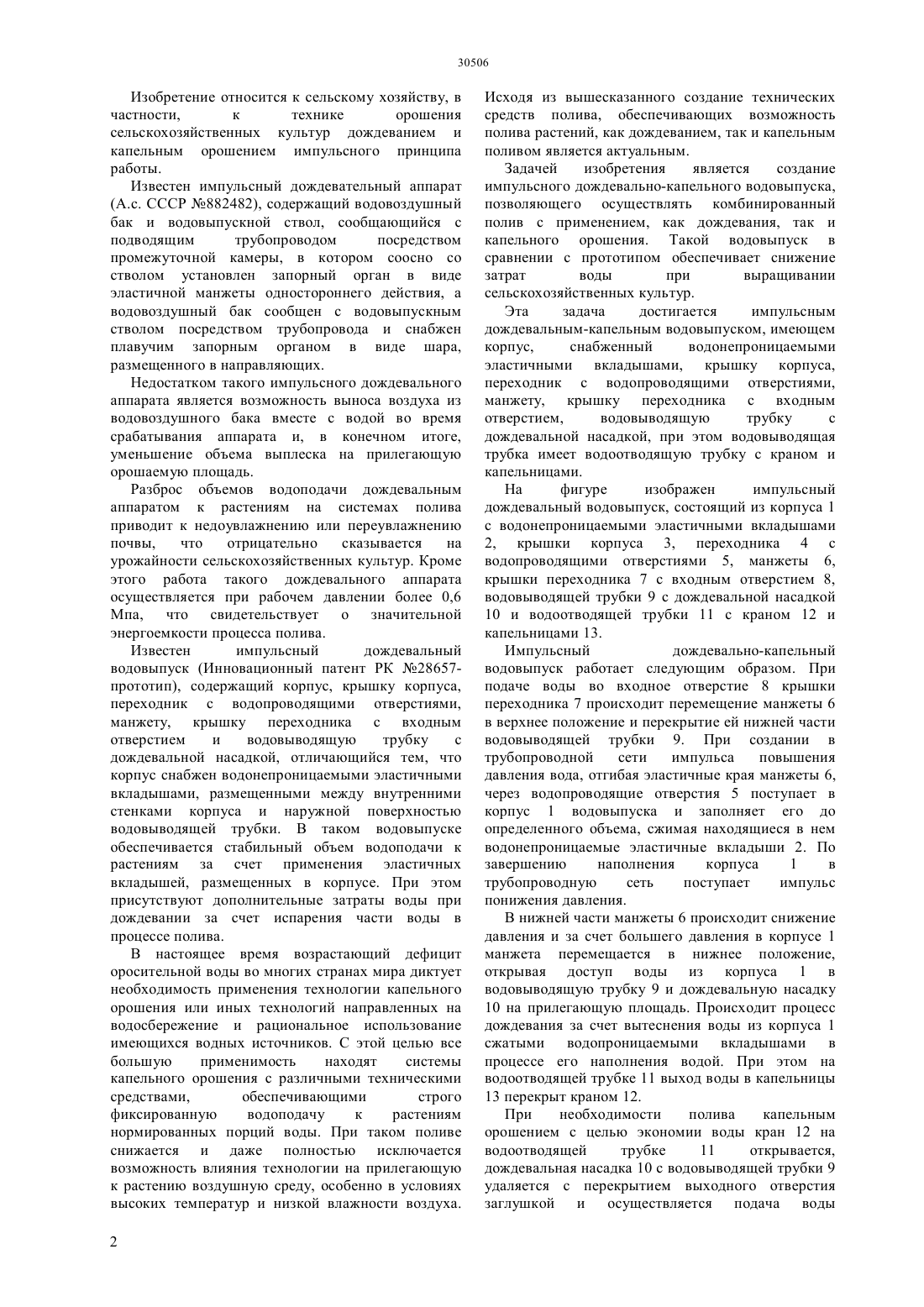

(51) 01 25/02 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к сельскому хозяйству,в частности,к технике орошения сельскохозяйственных культур дождеванием и капельным орошением импульсного принципа работы. Сущность изобретения в том, что в импульсном дождевально-капельном водовыпуске, содержащем корпус,снабженный водонепроницаемыми эластичными вкладышами, крышку корпуса,переходник с водопроводящими отверстиями,манжету, крышку переходника с входным отверстием и водовыводящую трубку с дождевальной насадкой, для осуществления капельного полива водовыводящая трубка имеет водоотводящую трубку с краном и капельницами.(72) Калашников Александр Афанасьевич Жарков Вячеслав Антонович Ангольд Елена Владимировна Мамучев Руслан Алиевич Джумабеков Абен Абдурашевич Балгабаев Нурлан Нурмаханович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт водного хозяйства Министерство сельского хозяйства Республики Казахстан Изобретение относится к сельскому хозяйству, в частности,к технике орошения сельскохозяйственных культур дождеванием и капельным орошением импульсного принципа работы. Известен импульсный дождевательный аппарат(А.с. СССР 882482), содержащий водовоздушный бак и водовыпускной ствол, сообщающийся с подводящим трубопроводом посредством промежуточной камеры, в котором соосно со стволом установлен запорный орган в виде эластичной манжеты одностороннего действия, а водовоздушный бак сообщен с водовыпускным стволом посредством трубопровода и снабжен плавучим запорным органом в виде шара,размещенного в направляющих. Недостатком такого импульсного дождевального аппарата является возможность выноса воздуха из водовоздушного бака вместе с водой во время срабатывания аппарата и, в конечном итоге,уменьшение объема выплеска на прилегающую орошаемую площадь. Разброс объемов водоподачи дождевальным аппаратом к растениям на системах полива приводит к недоувлажнению или переувлажнению почвы,что отрицательно сказывается на урожайности сельскохозяйственных культур. Кроме этого работа такого дождевального аппарата осуществляется при рабочем давлении более 0,6 Мпа, что свидетельствует о значительной энергоемкости процесса полива. Известен импульсный дождевальный водовыпуск (Инновационный патент РК 28657 прототип), содержащий корпус, крышку корпуса,переходник с водопроводящими отверстиями,манжету, крышку переходника с входным отверстием и водовыводящую трубку с дождевальной насадкой, отличающийся тем, что корпус снабжен водонепроницаемыми эластичными вкладышами, размещенными между внутренними стенками корпуса и наружной поверхностью водовыводящей трубки. В таком водовыпуске обеспечивается стабильный объем водоподачи к растениям за счет применения эластичных вкладышей, размещенных в корпусе. При этом присутствуют дополнительные затраты воды при дождевании за счет испарения части воды в процессе полива. В настоящее время возрастающий дефицит оросительной воды во многих странах мира диктует необходимость применения технологии капельного орошения или иных технологий направленных на водосбережение и рациональное использование имеющихся водных источников. С этой целью все большую применимость находят системы капельного орошения с различными техническими средствами,обеспечивающими строго фиксированную водоподачу к растениям нормированных порций воды. При таком поливе снижается и даже полностью исключается возможность влияния технологии на прилегающую к растению воздушную среду, особенно в условиях высоких температур и низкой влажности воздуха. 2 Исходя из вышесказанного создание технических средств полива, обеспечивающих возможность полива растений, как дождеванием, так и капельным поливом является актуальным. Задачей изобретения является создание импульсного дождевально-капельного водовыпуска,позволяющего осуществлять комбинированный полив с применением, как дождевания, так и капельного орошения. Такой водовыпуск в сравнении с прототипом обеспечивает снижение затрат воды при выращивании сельскохозяйственных культур. Эта задача достигается импульсным дождевальным-капельным водовыпуском, имеющем корпус,снабженный водонепроницаемыми эластичными вкладышами, крышку корпуса,переходник с водопроводящими отверстиями,манжету, крышку переходника с входным отверстием,водовыводящую трубку с дождевальной насадкой, при этом водовыводящая трубка имеет водоотводящую трубку с краном и капельницами. На фигуре изображен импульсный дождевальный водовыпуск, состоящий из корпуса 1 с водонепроницаемыми эластичными вкладышами 2, крышки корпуса 3, переходника 4 с водопроводящими отверстиями 5, манжеты 6,крышки переходника 7 с входным отверстием 8,водовыводящей трубки 9 с дождевальной насадкой 10 и водоотводящей трубки 11 с краном 12 и капельницами 13. Импульсный дождевально-капельный водовыпуск работает следующим образом. При подаче воды во входное отверстие 8 крышки переходника 7 происходит перемещение манжеты 6 в верхнее положение и перекрытие ей нижней части водовыводящей трубки 9. При создании в трубопроводной сети импульса повышения давления вода, отгибая эластичные края манжеты 6,через водопроводящие отверстия 5 поступает в корпус 1 водовыпуска и заполняет его до определенного объема, сжимая находящиеся в нем водонепроницаемые эластичные вкладыши 2. По завершению наполнения корпуса 1 в трубопроводную сеть поступает импульс понижения давления. В нижней части манжеты 6 происходит снижение давления и за счет большего давления в корпусе 1 манжета перемещается в нижнее положение,открывая доступ воды из корпуса 1 в водовыводящую трубку 9 и дождевальную насадку 10 на прилегающую площадь. Происходит процесс дождевания за счет вытеснения воды из корпуса 1 сжатыми водопроницаемыми вкладышами в процессе его наполнения водой. При этом на водоотводящей трубке 11 выход воды в капельницы 13 перекрыт краном 12. При необходимости полива капельным орошением с целью экономии воды кран 12 на водоотводящей трубке 11 открывается,дождевальная насадка 10 с водовыводящей трубки 9 удаляется с перекрытием выходного отверстия заглушкой и осуществляется подача воды капельницами на прилегающую площадь через кран 12 и капельницы 13. Применение предлагаемого импульсного дождевально-капельного водовыпуска на системах орошения позволит обеспечить строго фиксированный объем водоподачи на прилегающую к водовыпуску площадь в режимах дождевания и капельного полива, способствовать тем самым экономии оросительной воды,обеспечению микроклимата в среде развития растений и повышению урожайности сельскохозяйственных культур. ФОРМУЛА ИЗОБРЕТЕНИЯ Импульсный дождевально-капельный водовыпуск, содержащий корпус, снабженный водонепроницаемыми эластичными вкладышами,крышку корпуса, переходник с водопроводящими отверстиями, манжету, крышку переходника с входным отверстием и водовыводящую трубку с дождевальной насадкой, отличающийся тем, что водовыводящая трубка имеет водоотводящую трубку с краном и капельницами.
