Ствол-пробойник подкровельного тушения (СППТ)

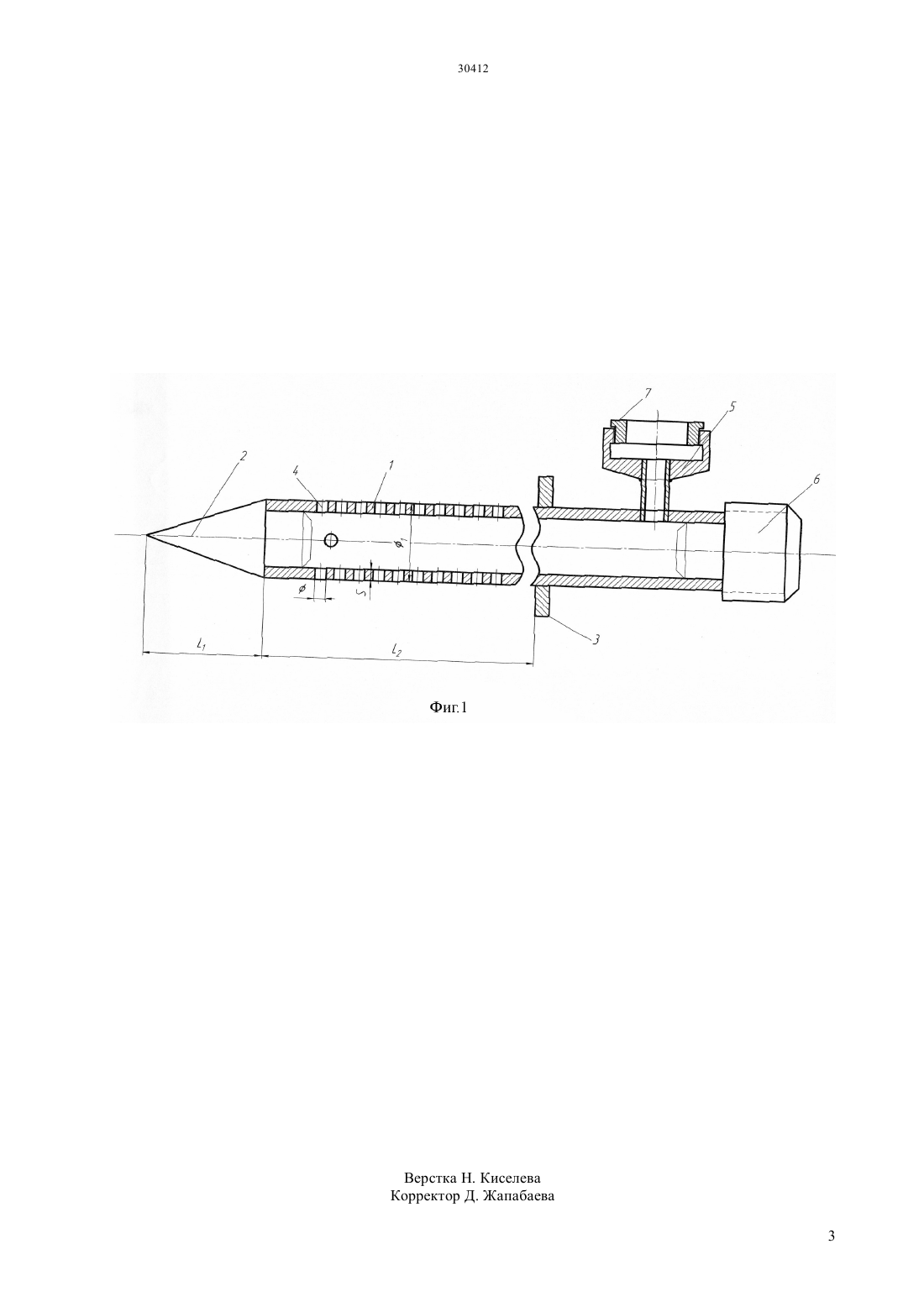

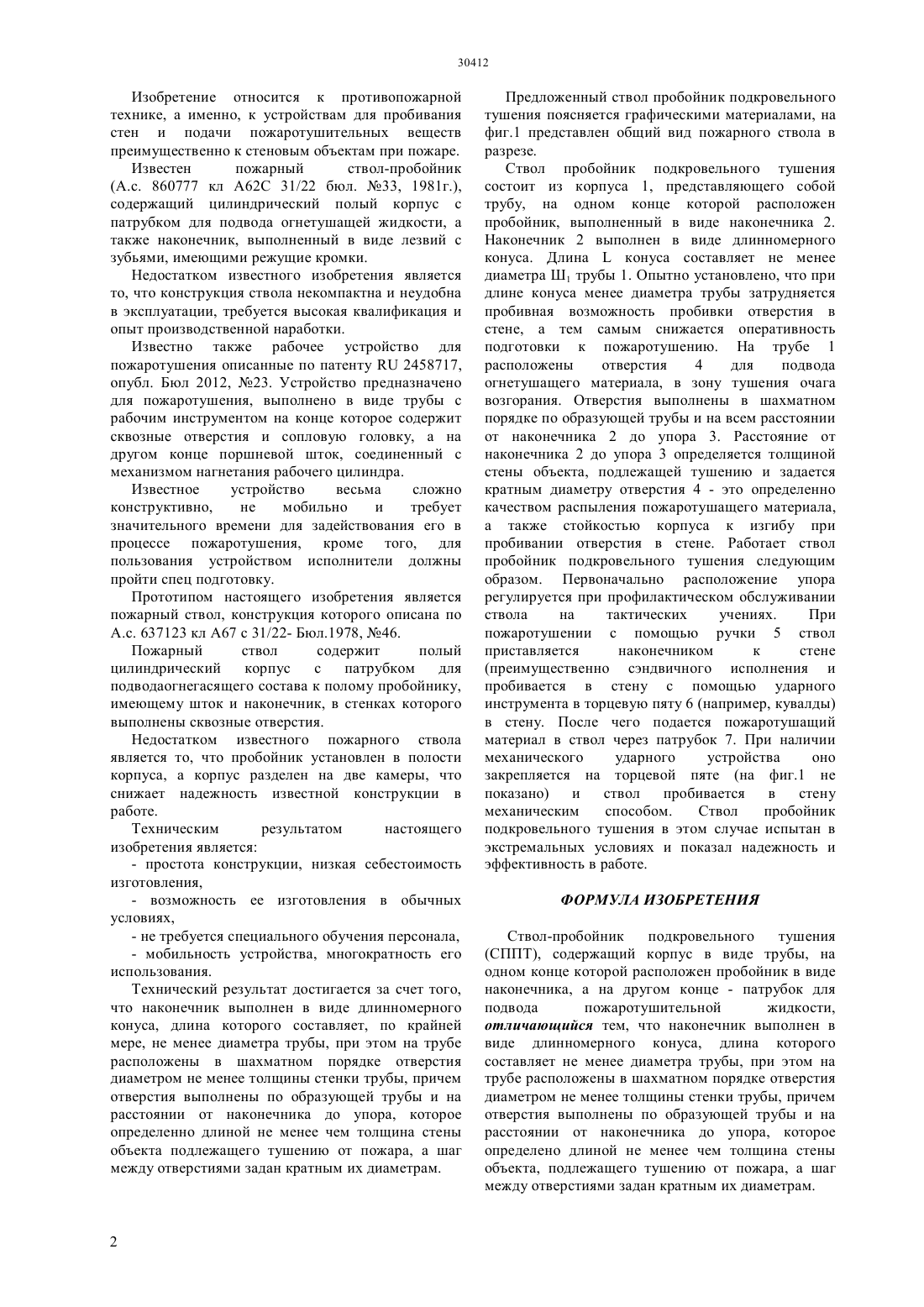

(51) 62 31/22 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ пробойник, выполненный в виде наконечника. Наконечник выполнен в виде длинномерного конуса. Длина конуса составляет не менее диаметра трубы. На трубе имеются отверстия, выполненные в шахматном порядке по образующей трубы и на всем расстоянии от наконечника до упора. Расстояние от наконечника до упора определяется толщиной стены и задается кратным диаметром отверстия. Техническим результатом изобретения является простота,мобильность,многократность использования конструкции, низкая себестоимость изготовления возможность изготовления в обычных условиях, не требуется специального обучения персонала.(72) Кусулбаев Касен Ержанович Киселев Леонид Александрович Булушев Вадим Ришатович(57) Изобретение относится к противопожарной технике, а именно к устройствам для пробивания стен и подачи пожаротушительных веществ преимущественно к стеновым объектам при пожаре. Ствол-пробойник подкровельного тушения(СППТ) состоит из корпуса, представляющего собой трубу, на одном конце которой расположен Изобретение относится к противопожарной технике, а именно, к устройствам для пробивания стен и подачи пожаротушительных веществ преимущественно к стеновым объектам при пожаре. Известен пожарный ствол-пробойник(А.с. 860777 кл А 62 С 31/22 бюл. 33, 1981 г.),содержащий цилиндрический полый корпус с патрубком для подвода огнетушащей жидкости, а также наконечник, выполненный в виде лезвий с зубьями, имеющими режущие кромки. Недостатком известного изобретения является то, что конструкция ствола некомпактна и неудобна в эксплуатации, требуется высокая квалификация и опыт производственной наработки. Известно также рабочее устройство для пожаротушения описанные по патенту 2458717,опубл. Бюл 2012, 23. Устройство предназначено для пожаротушения, выполнено в виде трубы с рабочим инструментом на конце которое содержит сквозные отверстия и сопловую головку, а на другом конце поршневой шток, соединенный с механизмом нагнетания рабочего цилиндра. Известное устройство весьма сложно конструктивно,не мобильно и требует значительного времени для задействования его в процессе пожаротушения, кроме того, для пользования устройством исполнители должны пройти спец подготовку. Прототипом настоящего изобретения является пожарный ствол, конструкция которого описана по А.с. 637123 кл А 67 с 31/22- Бюл.1978, 46. Пожарный ствол содержит полый цилиндрический корпус с патрубком для подводаогнегасящего состава к полому пробойнику,имеющему шток и наконечник, в стенках которого выполнены сквозные отверстия. Недостатком известного пожарного ствола является то, что пробойник установлен в полости корпуса, а корпус разделен на две камеры, что снижает надежность известной конструкции в работе. Техническим результатом настоящего изобретения является- простота конструкции, низкая себестоимость изготовления,- возможность ее изготовления в обычных условиях,- не требуется специального обучения персонала,- мобильность устройства, многократность его использования. Технический результат достигается за счет того,что наконечник выполнен в виде длинномерного конуса, длина которого составляет, по крайней мере, не менее диаметра трубы, при этом на трубе расположены в шахматном порядке отверстия диаметром не менее толщины стенки трубы, причем отверстия выполнены по образующей трубы и на расстоянии от наконечника до упора, которое определенно длиной не менее чем толщина стены объекта подлежащего тушению от пожара, а шаг между отверстиями задан кратным их диаметрам. Предложенный ствол пробойник подкровельного тушения поясняется графическими материалами, на фиг.1 представлен общий вид пожарного ствола в разрезе. Ствол пробойник подкровельного тушения состоит из корпуса 1, представляющего собой трубу, на одном конце которой расположен пробойник, выполненный в виде наконечника 2. Наконечник 2 выполнен в виде длинномерного конуса. Длинаконуса составляет не менее диаметра Ш 1 трубы 1. Опытно установлено, что при длине конуса менее диаметра трубы затрудняется пробивная возможность пробивки отверстия в стене, а тем самым снижается оперативность подготовки к пожаротушению. На трубе 1 расположены отверстия 4 для подвода огнетушащего материала, в зону тушения очага возгорания. Отверстия выполнены в шахматном порядке по образующей трубы и на всем расстоянии от наконечника 2 до упора 3. Расстояние от наконечника 2 до упора 3 определяется толщиной стены объекта, подлежащей тушению и задается кратным диаметру отверстия 4 - это определенно качеством распыления пожаротушащего материала,а также стойкостью корпуса к изгибу при пробивании отверстия в стене. Работает ствол пробойник подкровельного тушения следующим образом. Первоначально расположение упора регулируется при профилактическом обслуживании ствола на тактических учениях. При пожаротушении с помощью ручки 5 ствол приставляется наконечником к стене(преимущественно сэндвичного исполнения и пробивается в стену с помощью ударного инструмента в торцевую пяту 6 (например, кувалды) в стену. После чего подается пожаротушащий материал в ствол через патрубок 7. При наличии механического ударного устройства оно закрепляется на торцевой пяте (на фиг.1 не показано) и ствол пробивается в стену механическим способом. Ствол пробойник подкровельного тушения в этом случае испытан в экстремальных условиях и показал надежность и эффективность в работе. ФОРМУЛА ИЗОБРЕТЕНИЯ Ствол-пробойник подкровельного тушения(СППТ), содержащий корпус в виде трубы, на одном конце которой расположен пробойник в виде наконечника, а на другом конце - патрубок для подвода пожаротушительной жидкости,отличающийся тем, что наконечник выполнен в виде длинномерного конуса, длина которого составляет не менее диаметра трубы, при этом на трубе расположены в шахматном порядке отверстия диаметром не менее толщины стенки трубы, причем отверстия выполнены по образующей трубы и на расстоянии от наконечника до упора, которое определено длиной не менее чем толщина стены объекта, подлежащего тушению от пожара, а шаг между отверстиями задан кратным их диаметрам.
