Ракетка теннисная

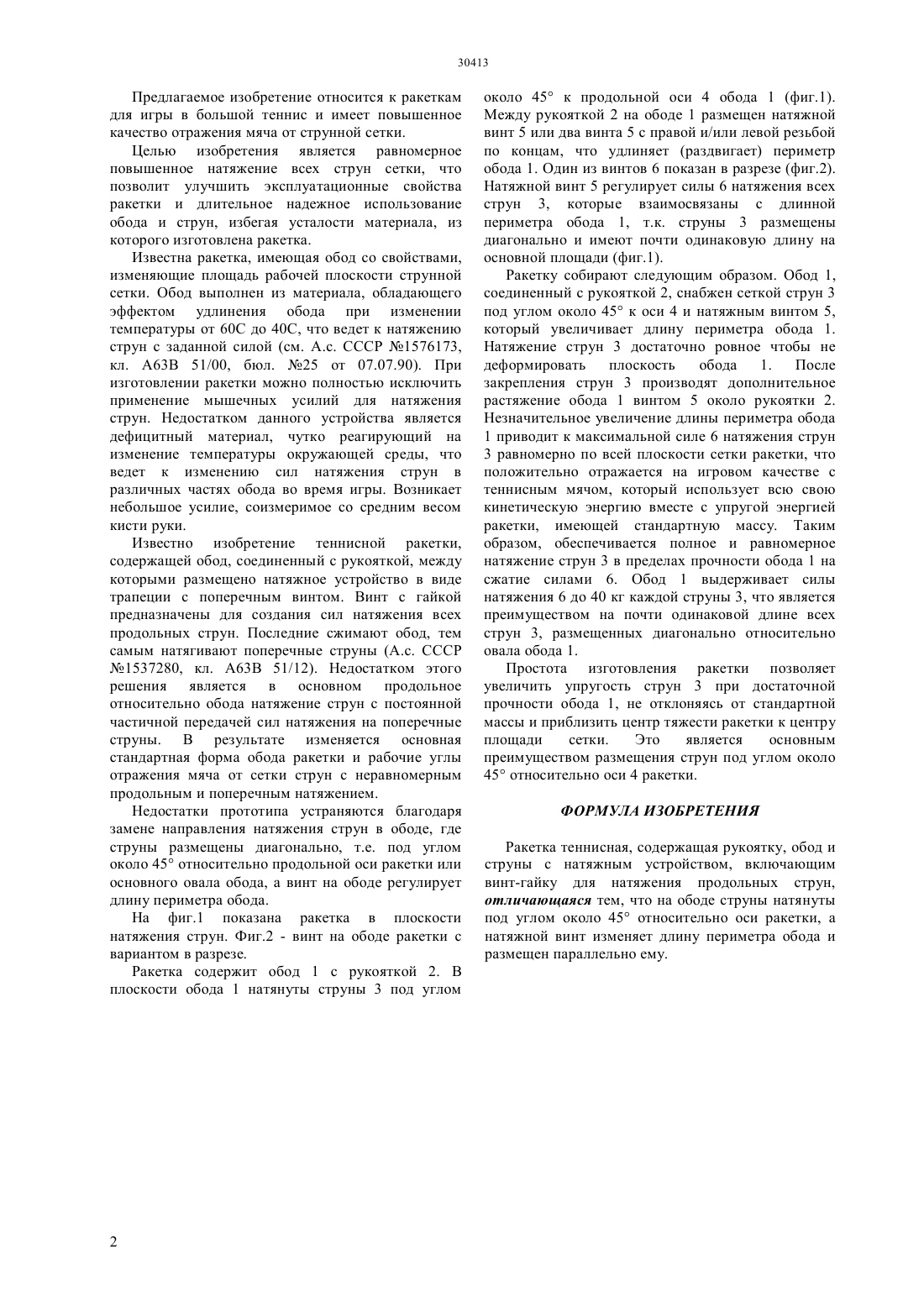

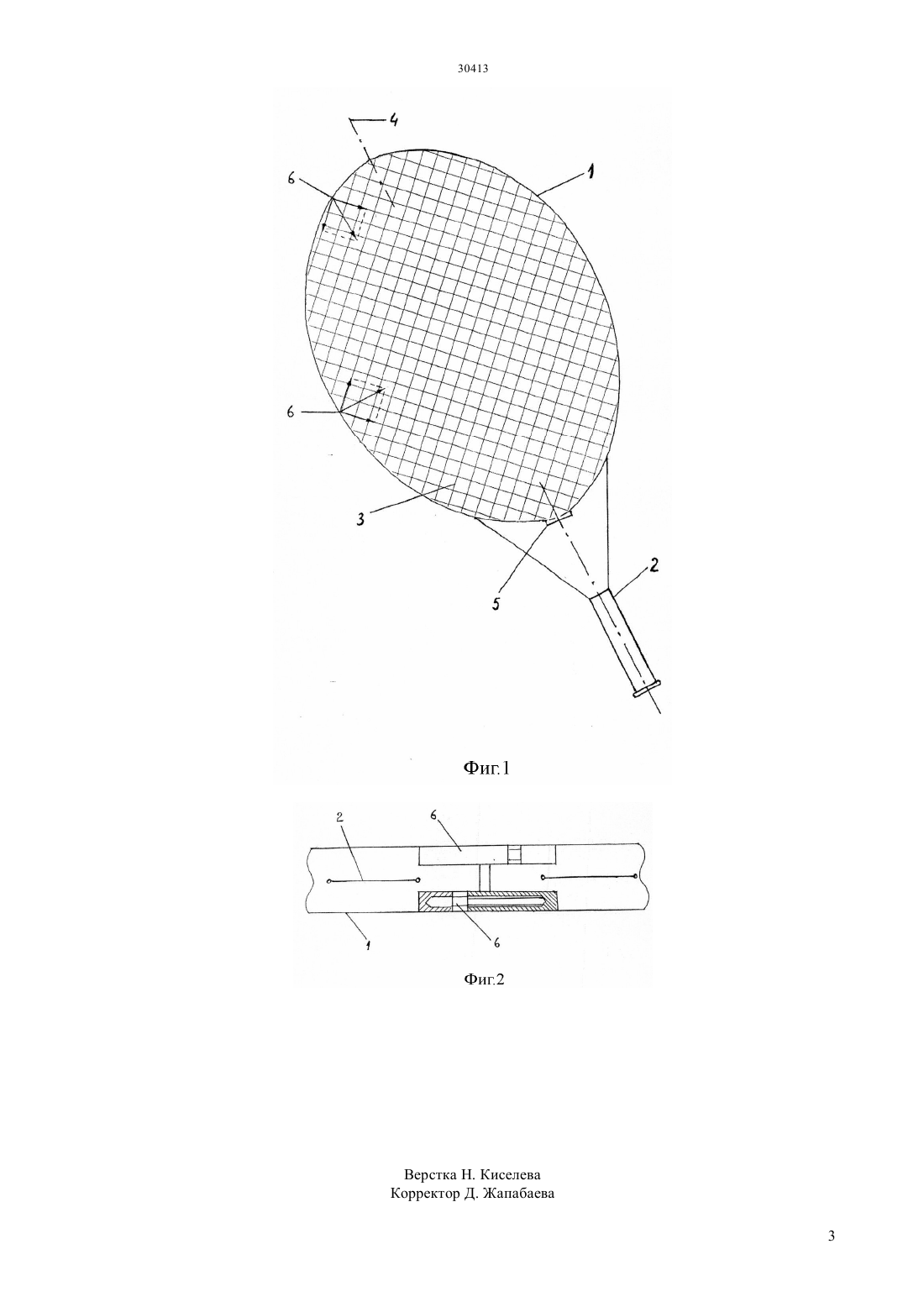

(51) 63 49/00 (2006.01) 63 51/12 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ натяжение всех струн сетки, что позволит улучшить эксплуатационные свойства ракетки. Новизна в том,что на рукоятке обод снабжен сеткой струн,натянутых под углом около 45 к оси ракетки и натяжным винтом, который увеличивает длину периметра обода. Ракетка не отклоняется от стандартной массы и центр тяжести ракетки ближе к центру площади сетки, что улучшает ее игровые качества.(57) Предлагаемое изобретение относится к ракеткам для игры в большой теннис. Целью изобретения является равномерное повышенное Предлагаемое изобретение относится к ракеткам для игры в большой теннис и имеет повышенное качество отражения мяча от струнной сетки. Целью изобретения является равномерное повышенное натяжение всех струн сетки, что позволит улучшить эксплуатационные свойства ракетки и длительное надежное использование обода и струн, избегая усталости материала, из которого изготовлена ракетка. Известна ракетка, имеющая обод со свойствами,изменяющие площадь рабочей плоскости струнной сетки. Обод выполнен из материала, обладающего эффектом удлинения обода при изменении температуры от 60 С до 40 С, что ведет к натяжению струн с заданной силой (см. А.с. СССР 1576173,кл. А 63 В 51/00, бюл. 25 от 07.07.90). При изготовлении ракетки можно полностью исключить применение мышечных усилий для натяжения струн. Недостатком данного устройства является дефицитный материал, чутко реагирующий на изменение температуры окружающей среды, что ведет к изменению сил натяжения струн в различных частях обода во время игры. Возникает небольшое усилие, соизмеримое со средним весом кисти руки. Известно изобретение теннисной ракетки,содержащей обод, соединенный с рукояткой, между которыми размещено натяжное устройство в виде трапеции с поперечным винтом. Винт с гайкой предназначены для создания сил натяжения всех продольных струн. Последние сжимают обод, тем самым натягивают поперечные струны (А.с. СССР 1537280, кл. А 63 В 51/12). Недостатком этого решения является в основном продольное относительно обода натяжение струн с постоянной частичной передачей сил натяжения на поперечные струны. В результате изменяется основная стандартная форма обода ракетки и рабочие углы отражения мяча от сетки струн с неравномерным продольным и поперечным натяжением. Недостатки прототипа устраняются благодаря замене направления натяжения струн в ободе, где струны размещены диагонально, т.е. под углом около 45 относительно продольной оси ракетки или основного овала обода, а винт на ободе регулирует длину периметра обода. На фиг.1 показана ракетка в плоскости натяжения струн. Фиг.2 - винт на ободе ракетки с вариантом в разрезе. Ракетка содержит обод 1 с рукояткой 2. В плоскости обода 1 натянуты струны 3 под углом около 45 к продольной оси 4 обода 1 (фиг.1). Между рукояткой 2 на ободе 1 размещен натяжной винт 5 или два винта 5 с правой и/или левой резьбой по концам, что удлиняет (раздвигает) периметр обода 1. Один из винтов 6 показан в разрезе (фиг.2). Натяжной винт 5 регулирует силы 6 натяжения всех струн 3, которые взаимосвязаны с длинной периметра обода 1, т.к. струны 3 размещены диагонально и имеют почти одинаковую длину на основной площади (фиг.1). Ракетку собирают следующим образом. Обод 1,соединенный с рукояткой 2, снабжен сеткой струн 3 под углом около 45 к оси 4 и натяжным винтом 5,который увеличивает длину периметра обода 1. Натяжение струн 3 достаточно ровное чтобы не деформировать плоскость обода 1. После закрепления струн 3 производят дополнительное растяжение обода 1 винтом 5 около рукоятки 2. Незначительное увеличение длины периметра обода 1 приводит к максимальной силе 6 натяжения струн 3 равномерно по всей плоскости сетки ракетки, что положительно отражается на игровом качестве с теннисным мячом, который использует всю свою кинетическую энергию вместе с упругой энергией ракетки, имеющей стандартную массу. Таким образом, обеспечивается полное и равномерное натяжение струн 3 в пределах прочности обода 1 на сжатие силами 6. Обод 1 выдерживает силы натяжения 6 до 40 кг каждой струны 3, что является преимуществом на почти одинаковой длине всех струн 3, размещенных диагонально относительно овала обода 1. Простота изготовления ракетки позволяет увеличить упругость струн 3 при достаточной прочности обода 1, не отклоняясь от стандартной массы и приблизить центр тяжести ракетки к центру площади сетки. Это является основным преимуществом размещения струн под углом около 45 относительно оси 4 ракетки. ФОРМУЛА ИЗОБРЕТЕНИЯ Ракетка теннисная, содержащая рукоятку, обод и струны с натяжным устройством, включающим винт-гайку для натяжения продольных струн,отличающаяся тем, что на ободе струны натянуты под углом около 45 относительно оси ракетки, а натяжной винт изменяет длину периметра обода и размещен параллельно ему.
