Измеритель топлива в баке транспортного средства

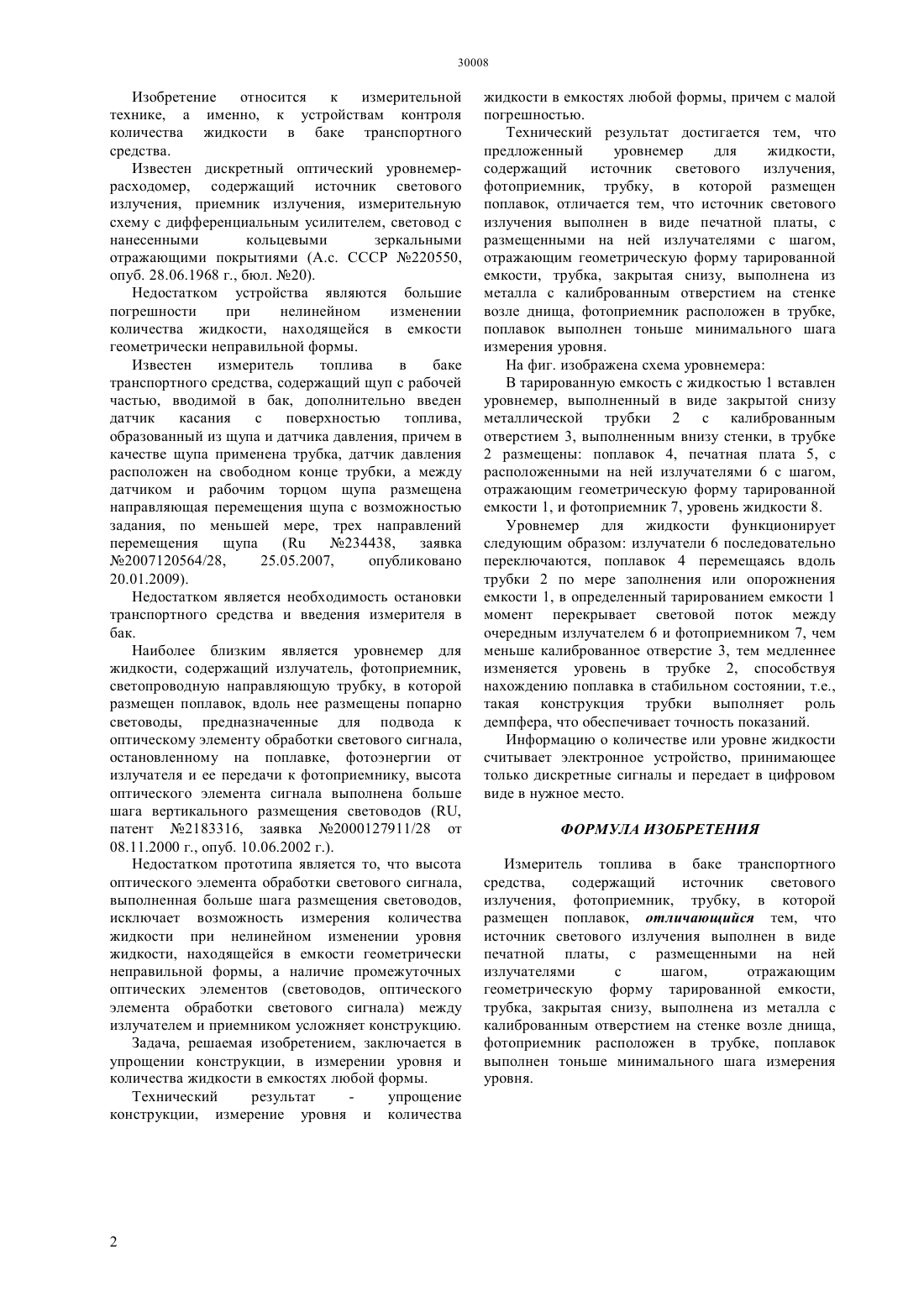

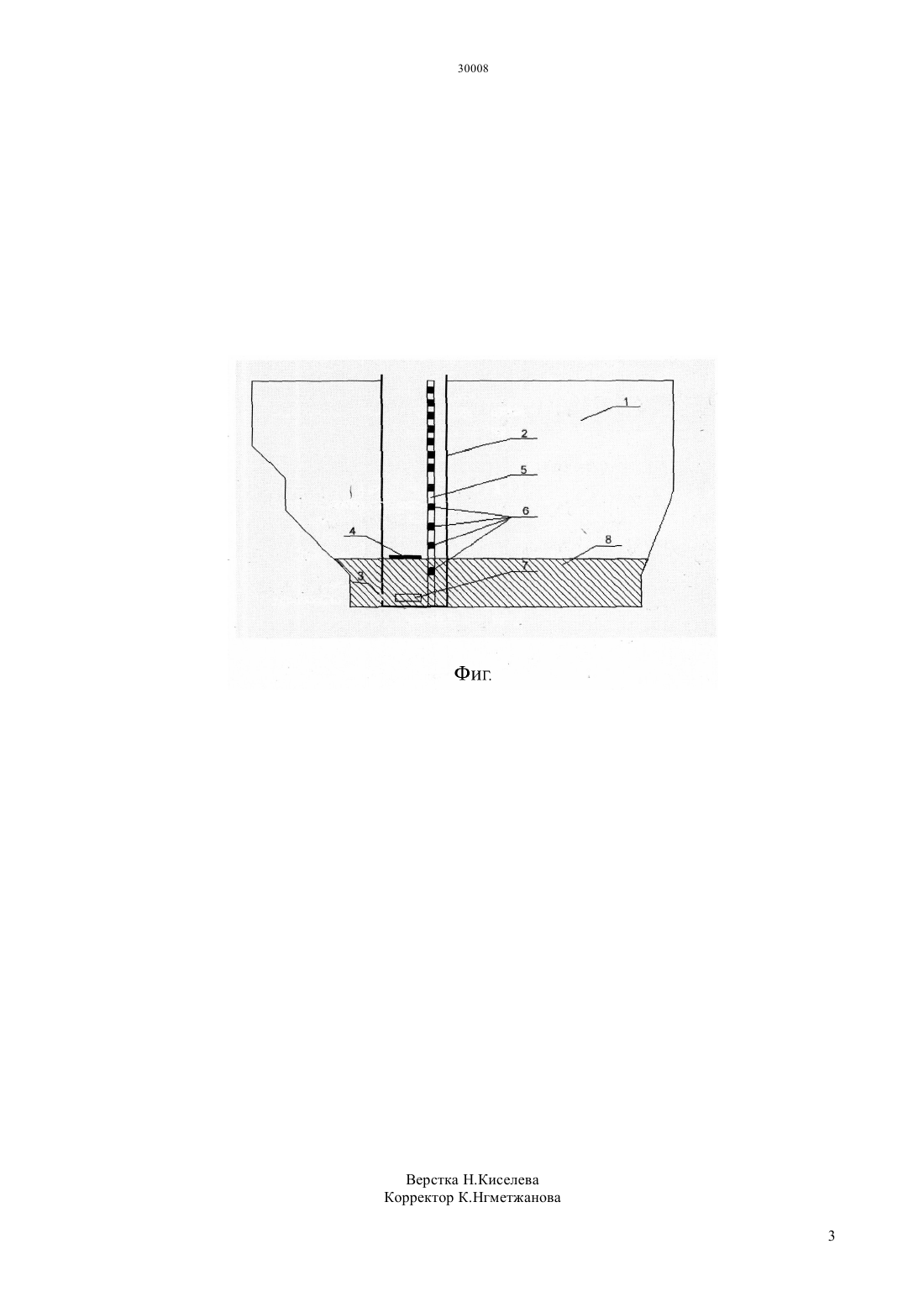

(51) 01 23/00 (2006.01) 01 23/68 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ жидкости в емкостях любой формы, причем с малой погрешностью. Технический результат достигается тем, что предложенный уровнемер для жидкости,содержащий источник светового излучения,фотоприемник, трубку, в которой размещен поплавок, отличается тем, что источник светового излучения выполнен в виде печатной платы, с размещенными на ней излучателями с шагом,отражающим геометрическую форму тарированной емкости, трубка, закрытая снизу, выполнена из металла с калиброванным отверстием на стенке возле днища, фотоприемник расположен в трубке,поплавок выполнен тоньше минимального шага измерения уровня.(57) Изобретение относится к измерительной технике, а именно, к устройствам контроля количества жидкости в баке транспортного средства. Задача, решаемая изобретением, заключается в упрощении конструкции, в измерении уровня и количества жидкости в емкостях любой формы. Технический результат упрощение конструкции, измерение уровня и количества Изобретение относится к измерительной технике, а именно, к устройствам контроля количества жидкости в баке транспортного средства. Известен дискретный оптический уровнемеррасходомер, содержащий источник светового излучения, приемник излучения, измерительную схему с дифференциальным усилителем, световод с нанесенными кольцевыми зеркальными отражающими покрытиями (А.с. СССР 220550,опуб. 28.06.1968 г., бюл. 20). Недостатком устройства являются большие погрешности при нелинейном изменении количества жидкости, находящейся в емкости геометрически неправильной формы. Известен измеритель топлива в баке транспортного средства, содержащий щуп с рабочей частью, вводимой в бак, дополнительно введен датчик касания с поверхностью топлива,образованный из щупа и датчика давления, причем в качестве щупа применена трубка, датчик давления расположен на свободном конце трубки, а между датчиком и рабочим торцом щупа размещена направляющая перемещения щупа с возможностью задания, по меньшей мере, трех направлений перемещения щупа( 234438,заявка 2007120564/28,25.05.2007,опубликовано 20.01.2009). Недостатком является необходимость остановки транспортного средства и введения измерителя в бак. Наиболее близким является уровнемер для жидкости, содержащий излучатель, фотоприемник,светопроводную направляющую трубку, в которой размещен поплавок, вдоль нее размещены попарно световоды, предназначенные для подвода к оптическому элементу обработки светового сигнала,остановленному на поплавке, фотоэнергии от излучателя и ее передачи к фотоприемнику, высота оптического элемента сигнала выполнена больше шага вертикального размещения световодов (,патент 2183316, заявка 2000127911/28 от 08.11.2000 г., опуб. 10.06.2002 г.). Недостатком прототипа является то, что высота оптического элемента обработки светового сигнала,выполненная больше шага размещения световодов,исключает возможность измерения количества жидкости при нелинейном изменении уровня жидкости, находящейся в емкости геометрически неправильной формы, а наличие промежуточных оптических элементов (световодов, оптического элемента обработки светового сигнала) между излучателем и приемником усложняет конструкцию. Задача, решаемая изобретением, заключается в упрощении конструкции, в измерении уровня и количества жидкости в емкостях любой формы. Технический результат упрощение конструкции, измерение уровня и количества жидкости в емкостях любой формы, причем с малой погрешностью. Технический результат достигается тем, что предложенный уровнемер для жидкости,содержащий источник светового излучения,фотоприемник, трубку, в которой размещен поплавок, отличается тем, что источник светового излучения выполнен в виде печатной платы, с размещенными на ней излучателями с шагом,отражающим геометрическую форму тарированной емкости, трубка, закрытая снизу, выполнена из металла с калиброванным отверстием на стенке возле днища, фотоприемник расположен в трубке,поплавок выполнен тоньше минимального шага измерения уровня. На фиг. изображена схема уровнемера В тарированную емкость с жидкостью 1 вставлен уровнемер, выполненный в виде закрытой снизу металлической трубки 2 с калиброванным отверстием 3, выполненным внизу стенки, в трубке 2 размещены поплавок 4, печатная плата 5, с расположенными на ней излучателями 6 с шагом,отражающим геометрическую форму тарированной емкости 1, и фотоприемник 7, уровень жидкости 8. Уровнемер для жидкости функционирует следующим образом излучатели 6 последовательно переключаются, поплавок 4 перемещаясь вдоль трубки 2 по мере заполнения или опорожнения емкости 1, в определенный тарированием емкости 1 момент перекрывает световой поток между очередным излучателем 6 и фотоприемником 7, чем меньше калиброванное отверстие 3, тем медленнее изменяется уровень в трубке 2, способствуя нахождению поплавка в стабильном состоянии, т.е.,такая конструкция трубки выполняет роль демпфера, что обеспечивает точность показаний. Информацию о количестве или уровне жидкости считывает электронное устройство, принимающее только дискретные сигналы и передает в цифровом виде в нужное место. ФОРМУЛА ИЗОБРЕТЕНИЯ Измеритель топлива в баке транспортного средства,содержащий источник светового излучения, фотоприемник, трубку, в которой размещен поплавок, отличающийся тем, что источник светового излучения выполнен в виде печатной платы, с размещенными на ней излучателями с шагом,отражающим геометрическую форму тарированной емкости,трубка, закрытая снизу, выполнена из металла с калиброванным отверстием на стенке возле днища,фотоприемник расположен в трубке, поплавок выполнен тоньше минимального шага измерения уровня.
