Устройство автоматического газового пожаротушения

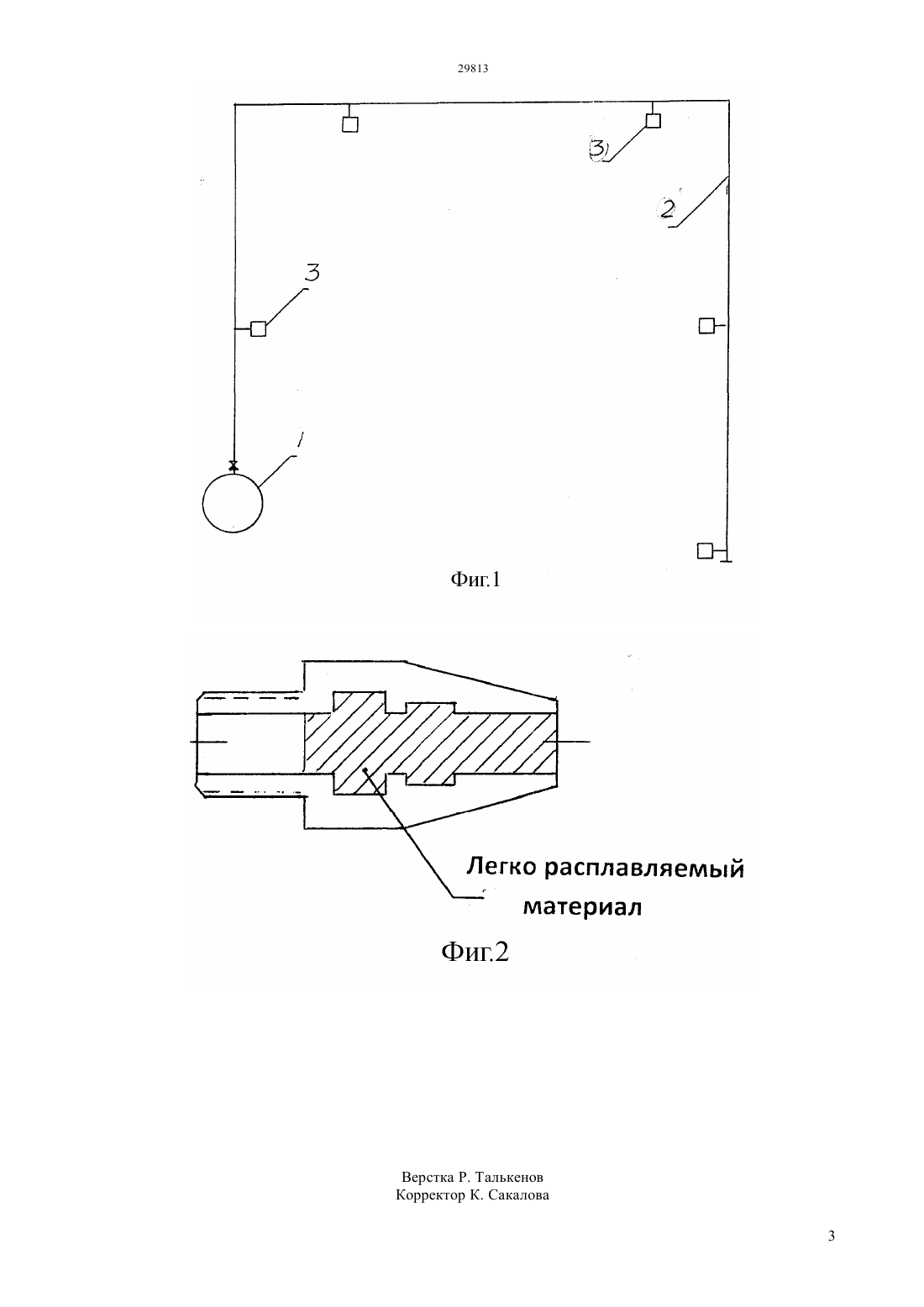

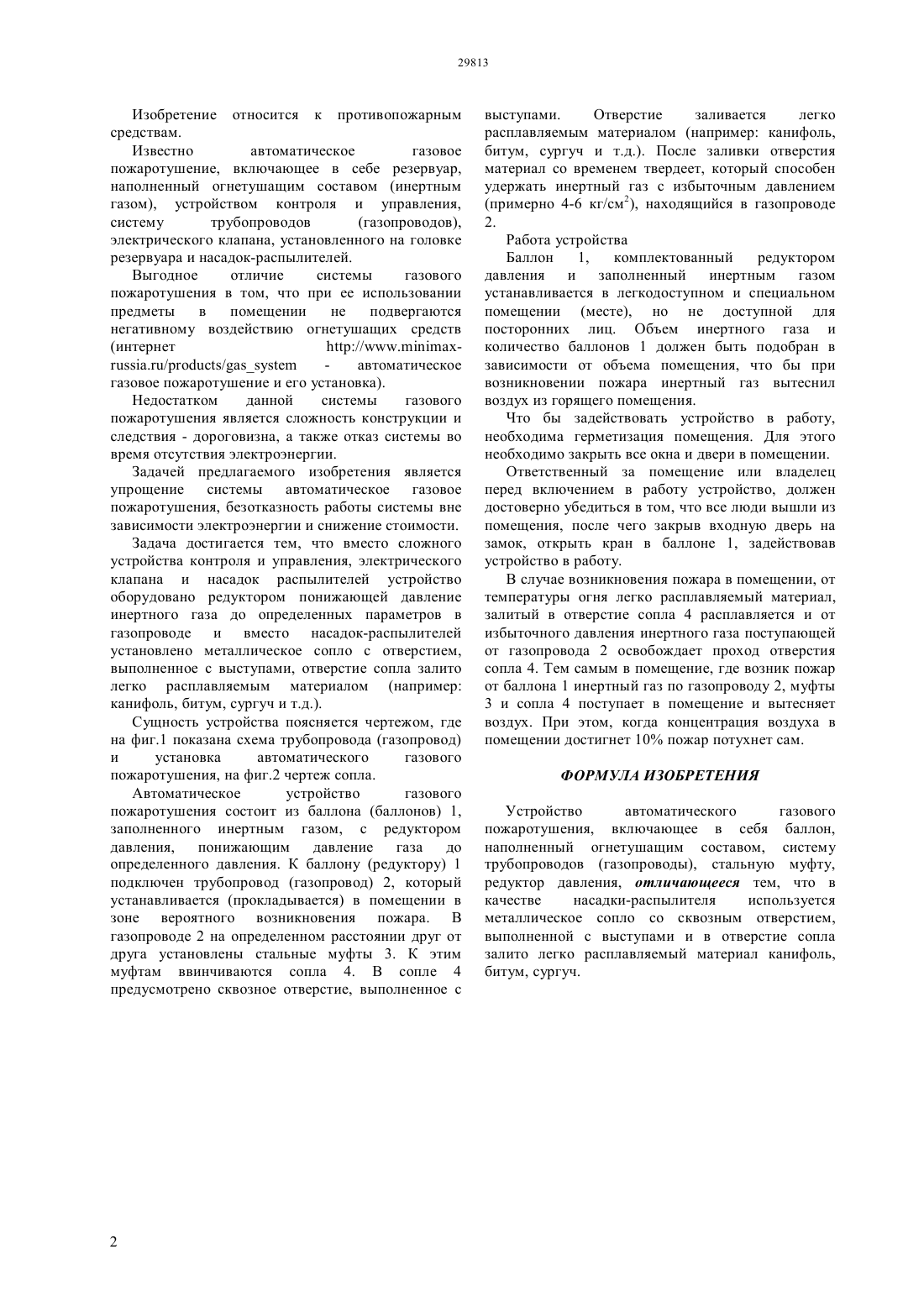

МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ автоматической подачи инертного газа из противопожарного устройства через отверстие металлического сопла. При этом, отверстие металлического сопла выточены с выступами, и это отверстие заливается легко расплавляемым материалом. В случае возникновения пожара, легко расплавляемый материал от температуры огня(пожара) вытечет и освобождает проход инертного газа из противопожарного устройства и тем самым инертный газ, вытесняя воздух из замкнутого пространства способствует само тушению пожара.(54) УСТРОЙСТВО АВТОМАТИЧЕСКОГО ГАЗОВОГО ПОЖАРОТУШЕНИЯ(57) Изобретение позволяет автоматически потушить пожар в нефте-цистернах, складах, офисах и т.д. в замкнутых помещениях путем Изобретение относится к противопожарным средствам. Известно автоматическое газовое пожаротушение, включающее в себе резервуар,наполненный огнетушащим составом (инертным газом), устройством контроля и управления,систему трубопроводов(газопроводов),электрического клапана, установленного на головке резервуара и насадок-распылителей. Выгодное отличие системы газового пожаротушения в том, что при ее использовании предметы в помещении не подвергаются негативному воздействию огнетушащих средств//// автоматическое газовое пожаротушение и его установка). Недостатком данной системы газового пожаротушения является сложность конструкции и следствия - дороговизна, а также отказ системы во время отсутствия электроэнергии. Задачей предлагаемого изобретения является упрощение системы автоматическое газовое пожаротушения, безотказность работы системы вне зависимости электроэнергии и снижение стоимости. Задача достигается тем, что вместо сложного устройства контроля и управления, электрического клапана и насадок распылителей устройство оборудовано редуктором понижающей давление инертного газа до определенных параметров в газопроводе и вместо насадок-распылителей установлено металлическое сопло с отверстием,выполненное с выступами, отверстие сопла залито легко расплавляемым материалом (например канифоль, битум, сургуч и т.д.). Сущность устройства поясняется чертежом, где на фиг.1 показана схема трубопровода (газопровод) и установка автоматического газового пожаротушения, на фиг.2 чертеж сопла. Автоматическое устройство газового пожаротушения состоит из баллона (баллонов) 1,заполненного инертным газом, с редуктором давления, понижающим давление газа до определенного давления. К баллону (редуктору) 1 подключен трубопровод (газопровод) 2, который устанавливается (прокладывается) в помещении в зоне вероятного возникновения пожара. В газопроводе 2 на определенном расстоянии друг от друга установлены стальные муфты 3. К этим муфтам ввинчиваются сопла 4. В сопле 4 предусмотрено сквозное отверстие, выполненное с выступами. Отверстие заливается легко расплавляемым материалом (например канифоль,битум, сургуч и т.д.). После заливки отверстия материал со временем твердеет, который способен удержать инертный газ с избыточным давлением(примерно 4-6 кг/см 2), находящийся в газопроводе 2. Работа устройства Баллон 1,комплектованный редуктором давления и заполненный инертным газом устанавливается в легкодоступном и специальном помещении (месте), но не доступной для посторонних лиц. Объем инертного газа и количество баллонов 1 должен быть подобран в зависимости от объема помещения, что бы при возникновении пожара инертный газ вытеснил воздух из горящего помещения. Что бы задействовать устройство в работу,необходима герметизация помещения. Для этого необходимо закрыть все окна и двери в помещении. Ответственный за помещение или владелец перед включением в работу устройство, должен достоверно убедиться в том, что все люди вышли из помещения, после чего закрыв входную дверь на замок, открыть кран в баллоне 1, задействовав устройство в работу. В случае возникновения пожара в помещении, от температуры огня легко расплавляемый материал,залитый в отверстие сопла 4 расплавляется и от избыточного давления инертного газа поступающей от газопровода 2 освобождает проход отверстия сопла 4. Тем самым в помещение, где возник пожар от баллона 1 инертный газ по газопроводу 2, муфты 3 и сопла 4 поступает в помещение и вытесняет воздух. При этом, когда концентрация воздуха в помещении достигнет 10 пожар потухнет сам. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство автоматического газового пожаротушения, включающее в себя баллон,наполненный огнетушащим составом, систему трубопроводов (газопроводы), стальную муфту,редуктор давления, отличающееся тем, что в качестве насадки-распылителя используется металлическое сопло со сквозным отверстием,выполненной с выступами и в отверстие сопла залито легко расплавляемый материал канифоль,битум, сургуч.
