Способ переработки нефтесодержащих пород и/или нефтезагрязненных материалов

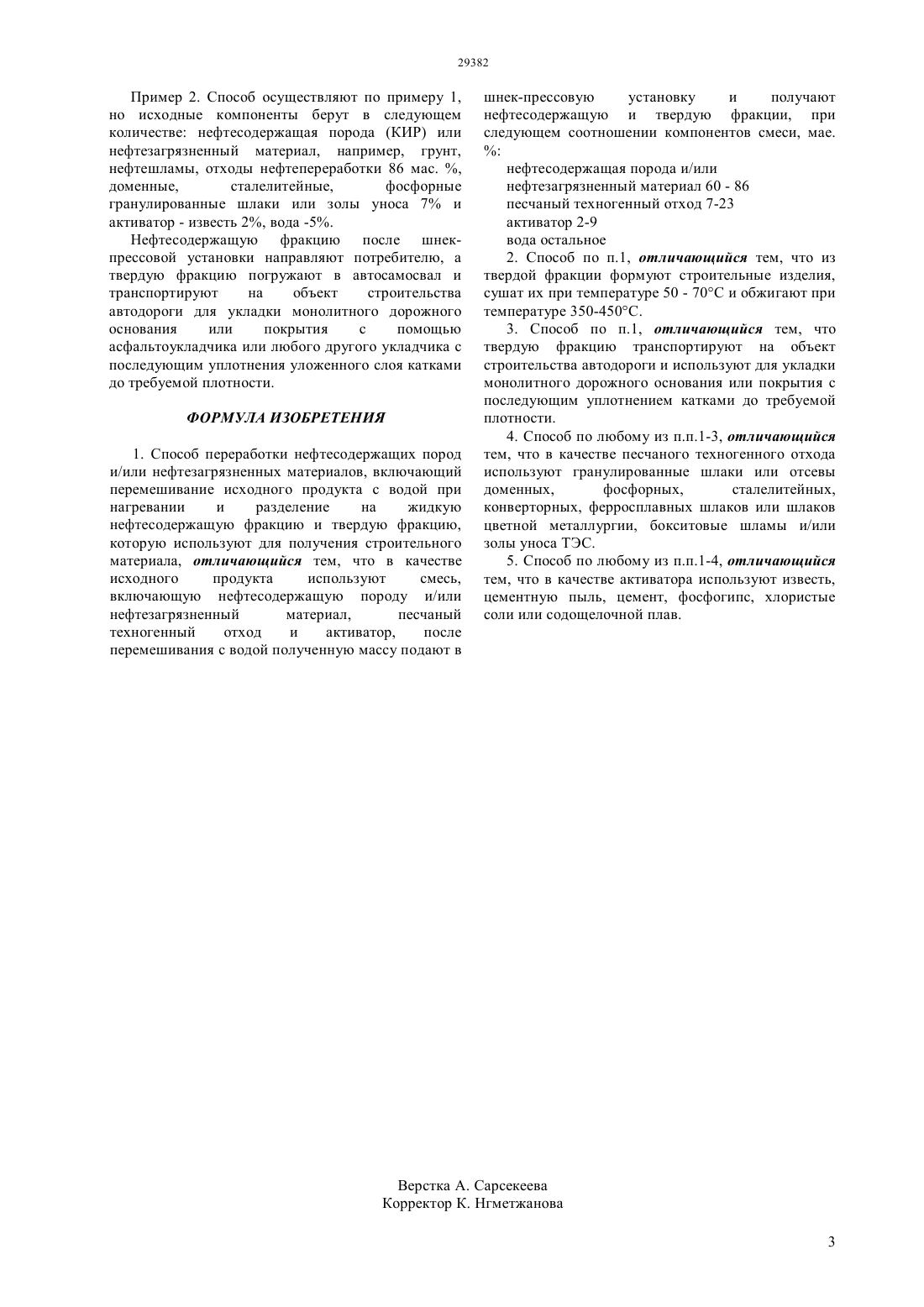

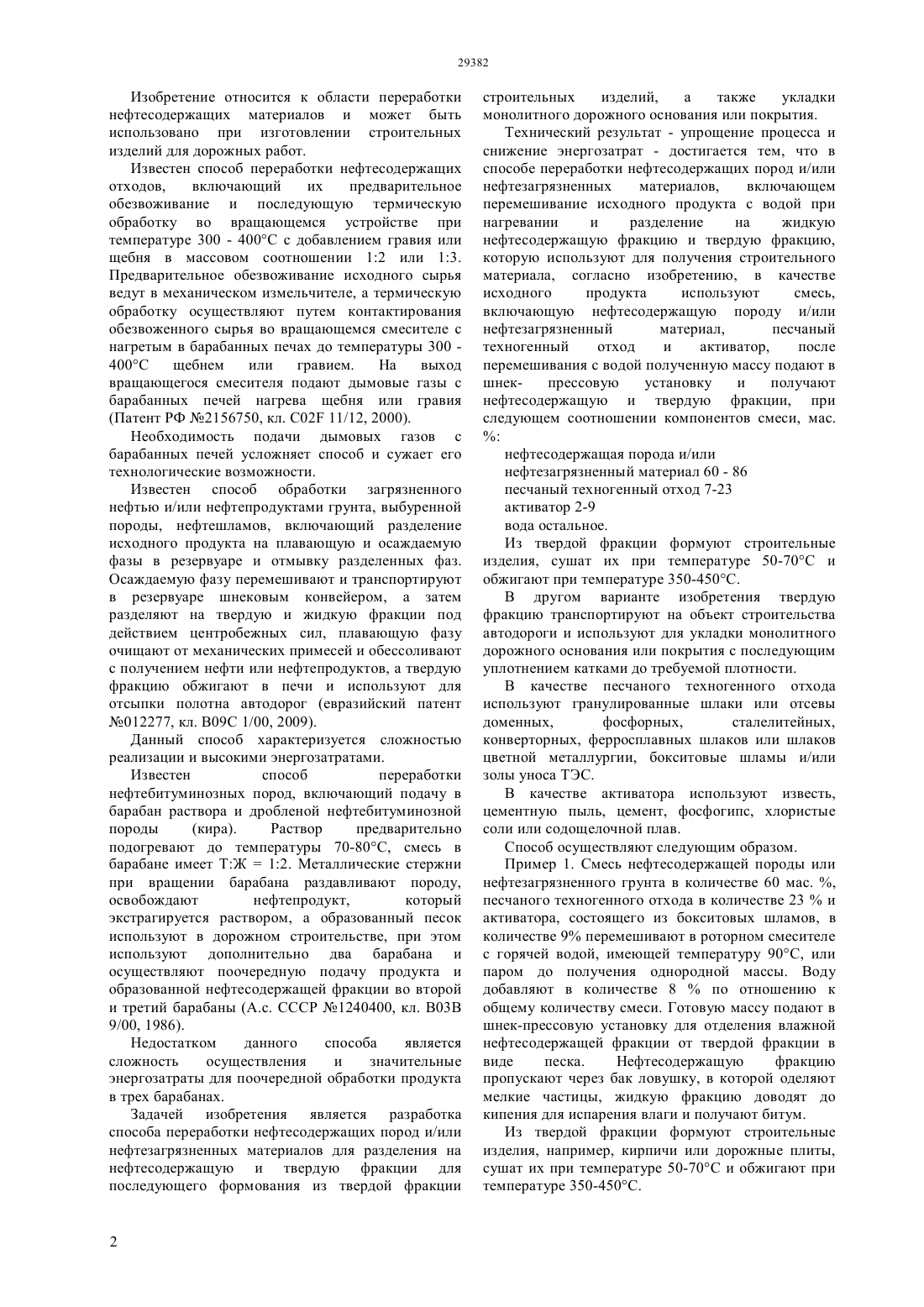

(51) 03 9/00 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ включающую нефтесодержащую породу и/или нефтезагрязненный материал,песчаный техногенный отход и активатор,после перемешивания с водой полученную массу подают в шнекпрессовую установку и получают нефтесодержащую и твердую фракции, при следующем соотношении компонентов смеси, мас. нефтесодержащая порода и/или нефтезагрязненный материал 60 - 86 песчаный техногенный отход 7-23 активатор 2-9 вода остальное. Из твердой фракции формуют строительные изделия, сушат их при температуре 50-70 С и обжигают при температуре 350-450 С. В другом варианте изобретения твердую фракцию транспортируют на объект строительства автодороги и используют для укладки монолитного дорожного основания или покрытия с последующим уплотнением катками до требуемой плотности. В качестве песчаного техногенного отхода используют гранулированные шлаки или отсевы доменных,фосфорных,сталелитейных,конверторных, ферросплавных шлаков или шлаков цветной металлургии, бокситовые шламы и/или золы уноса ТЭС. В качестве активатора используют известь,цементную пыль, цемент, фосфогипс, хлористые соли или содощелочной плав.(72) Асматулаев Борис Айсаевич Асматулаев Руслан Борисович Надиров Надир Каримович Асматулаев Нурсултан Борисович Турсумуратов Мурат Туякович Амирханов Жамаладин Абдиразакович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский и проектный институт дорожнотранспортных проблем ДОРТРАНС(54) СПОСОБ ПЕРЕРАБОТКИ НЕФТЕСОДЕРЖАЩИХ ПОРОД И/ИЛИ НЕФТЕЗАГРЯЗНЕННЫХ МАТЕРИАЛОВ(57) Изобретение относится к области переработки нефтесодержащих материалов и может быть использовано при изготовлении строительных изделий для дорожных работ. Технический результат - упрощение процесса и снижение энергозатрат - достигается тем, что в способе переработки нефтесодержащих пород и/или нефтезагрязненных материалов,включающем перемешивание исходного продукта с водой при нагревании и разделение на жидкую нефтесодержащую фракцию и твердую фракцию,которую используют для получения строительного материала, согласно изобретению, в качестве исходного продукта используют смесь, 29382 Изобретение относится к области переработки нефтесодержащих материалов и может быть использовано при изготовлении строительных изделий для дорожных работ. Известен способ переработки нефтесодержащих отходов,включающий их предварительное обезвоживание и последующую термическую обработку во вращающемся устройстве при температуре 300 - 400 С с добавлением гравия или щебня в массовом соотношении 12 или 13. Предварительное обезвоживание исходного сырья ведут в механическом измельчителе, а термическую обработку осуществляют путем контактирования обезвоженного сырья во вращающемся смесителе с нагретым в барабанных печах до температуры 300 400 С щебнем или гравием. На выход вращающегося смесителя подают дымовые газы с барабанных печей нагрева щебня или гравия(Патент РФ 2156750, кл. С 02 11/12, 2000). Необходимость подачи дымовых газов с барабанных печей усложняет способ и сужает его технологические возможности. Известен способ обработки загрязненного нефтью и/или нефтепродуктами грунта, выбуренной породы, нефтешламов, включающий разделение исходного продукта на плавающую и осаждаемую фазы в резервуаре и отмывку разделенных фаз. Осаждаемую фазу перемешивают и транспортируют в резервуаре шнековым конвейером, а затем разделяют на твердую и жидкую фракции под действием центробежных сил, плавающую фазу очищают от механических примесей и обессоливают с получением нефти или нефтепродуктов, а твердую фракцию обжигают в печи и используют для отсыпки полотна автодорог (евразийский патент 012277, кл. В 09 С 1/00, 2009). Данный способ характеризуется сложностью реализации и высокими энергозатратами. Известен способ переработки нефтебитуминозных пород, включающий подачу в барабан раствора и дробленой нефтебитуминозной породы(кира). Раствор предварительно подогревают до температуры 70-80 С, смесь в барабане имеет ТЖ 12. Металлические стержни при вращении барабана раздавливают породу,освобождают нефтепродукт,который экстрагируется раствором, а образованный песок используют в дорожном строительстве, при этом используют дополнительно два барабана и осуществляют поочередную подачу продукта и образованной нефтесодержащей фракции во второй и третий барабаны (А.с. СССР 1240400, кл. В 03 В 9/00, 1986). Недостатком данного способа является сложность осуществления и значительные энергозатраты для поочередной обработки продукта в трех барабанах. Задачей изобретения является разработка способа переработки нефтесодержащих пород и/или нефтезагрязненных материалов для разделения на нефтесодержащую и твердую фракции для последующего формования из твердой фракции строительных изделий,а также укладки монолитного дорожного основания или покрытия. Технический результат - упрощение процесса и снижение энергозатрат - достигается тем, что в способе переработки нефтесодержащих пород и/или нефтезагрязненных материалов,включающем перемешивание исходного продукта с водой при нагревании и разделение на жидкую нефтесодержащую фракцию и твердую фракцию,которую используют для получения строительного материала, согласно изобретению, в качестве исходного продукта используют смесь,включающую нефтесодержащую породу и/или нефтезагрязненный материал,песчаный техногенный отход и активатор,после перемешивания с водой полученную массу подают в шнекпрессовую установку и получают нефтесодержащую и твердую фракции, при следующем соотношении компонентов смеси, мас. нефтесодержащая порода и/или нефтезагрязненный материал 60 - 86 песчаный техногенный отход 7-23 активатор 2-9 вода остальное. Из твердой фракции формуют строительные изделия, сушат их при температуре 50-70 С и обжигают при температуре 350-450 С. В другом варианте изобретения твердую фракцию транспортируют на объект строительства автодороги и используют для укладки монолитного дорожного основания или покрытия с последующим уплотнением катками до требуемой плотности. В качестве песчаного техногенного отхода используют гранулированные шлаки или отсевы доменных,фосфорных,сталелитейных,конверторных, ферросплавных шлаков или шлаков цветной металлургии, бокситовые шламы и/или золы уноса ТЭС. В качестве активатора используют известь,цементную пыль, цемент, фосфогипс, хлористые соли или содощелочной плав. Способ осуществляют следующим образом. Пример 1. Смесь нефтесодержащей породы или нефтезагрязненного грунта в количестве 60 мас. ,песчаного техногенного отхода в количестве 23 и активатора, состоящего из бокситовых шламов, в количестве 9 перемешивают в роторном смесителе с горячей водой, имеющей температуру 90 С, или паром до получения однородной массы. Воду добавляют в количестве 8 по отношению к общему количеству смеси. Готовую массу подают в шнек-прессовую установку для отделения влажной нефтесодержащей фракции от твердой фракции в виде песка. Нефтесодержащую фракцию пропускают через бак ловушку, в которой оделяют мелкие частицы, жидкую фракцию доводят до кипения для испарения влаги и получают битум. Из твердой фракции формуют строительные изделия, например, кирпичи или дорожные плиты,сушат их при температуре 50-70 С и обжигают при температуре 350-450 С. Пример 2. Способ осуществляют по примеру 1,но исходные компоненты берут в следующем количестве нефтесодержащая порода (КИР) или нефтезагрязненный материал, например, грунт,нефтешламы, отходы нефтепереработки 86 мас. ,доменные,сталелитейные,фосфорные гранулированные шлаки или золы уноса 7 и активатор - известь 2, вода -5. Нефтесодержащую фракцию после шнекпрессовой установки направляют потребителю, а твердую фракцию погружают в автосамосвал и транспортируют на объект строительства автодороги для укладки монолитного дорожного основания или покрытия с помощью асфальтоукладчика или любого другого укладчика с последующим уплотнения уложенного слоя катками до требуемой плотности. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Способ переработки нефтесодержащих пород и/или нефтезагрязненных материалов, включающий перемешивание исходного продукта с водой при нагревании и разделение на жидкую нефтесодержащую фракцию и твердую фракцию,которую используют для получения строительного материала, отличающийся тем, что в качестве исходного продукта используют смесь,включающую нефтесодержащую породу и/или нефтезагрязненный материал,песчаный техногенный отход и активатор,после перемешивания с водой полученную массу подают в шнек-прессовую установку и получают нефтесодержащую и твердую фракции, при следующем соотношении компонентов смеси, мае. нефтесодержащая порода и/или нефтезагрязненный материал 60 - 86 песчаный техногенный отход 7-23 активатор 2-9 вода остальное 2. Способ по п.1, отличающийся тем, что из твердой фракции формуют строительные изделия,сушат их при температуре 50 - 70 С и обжигают при температуре 350-450 С. 3. Способ по п.1, отличающийся тем, что твердую фракцию транспортируют на объект строительства автодороги и используют для укладки монолитного дорожного основания или покрытия с последующим уплотнением катками до требуемой плотности. 4. Способ по любому из п.п.1-3, отличающийся тем, что в качестве песчаного техногенного отхода используют гранулированные шлаки или отсевы доменных,фосфорных,сталелитейных,конверторных, ферросплавных шлаков или шлаков цветной металлургии, бокситовые шламы и/или золы уноса ТЭС. 5. Способ по любому из п.п.1-4, отличающийся тем, что в качестве активатора используют известь,цементную пыль, цемент, фосфогипс, хлористые соли или содощелочной плав.
