Шпаклевочный состав

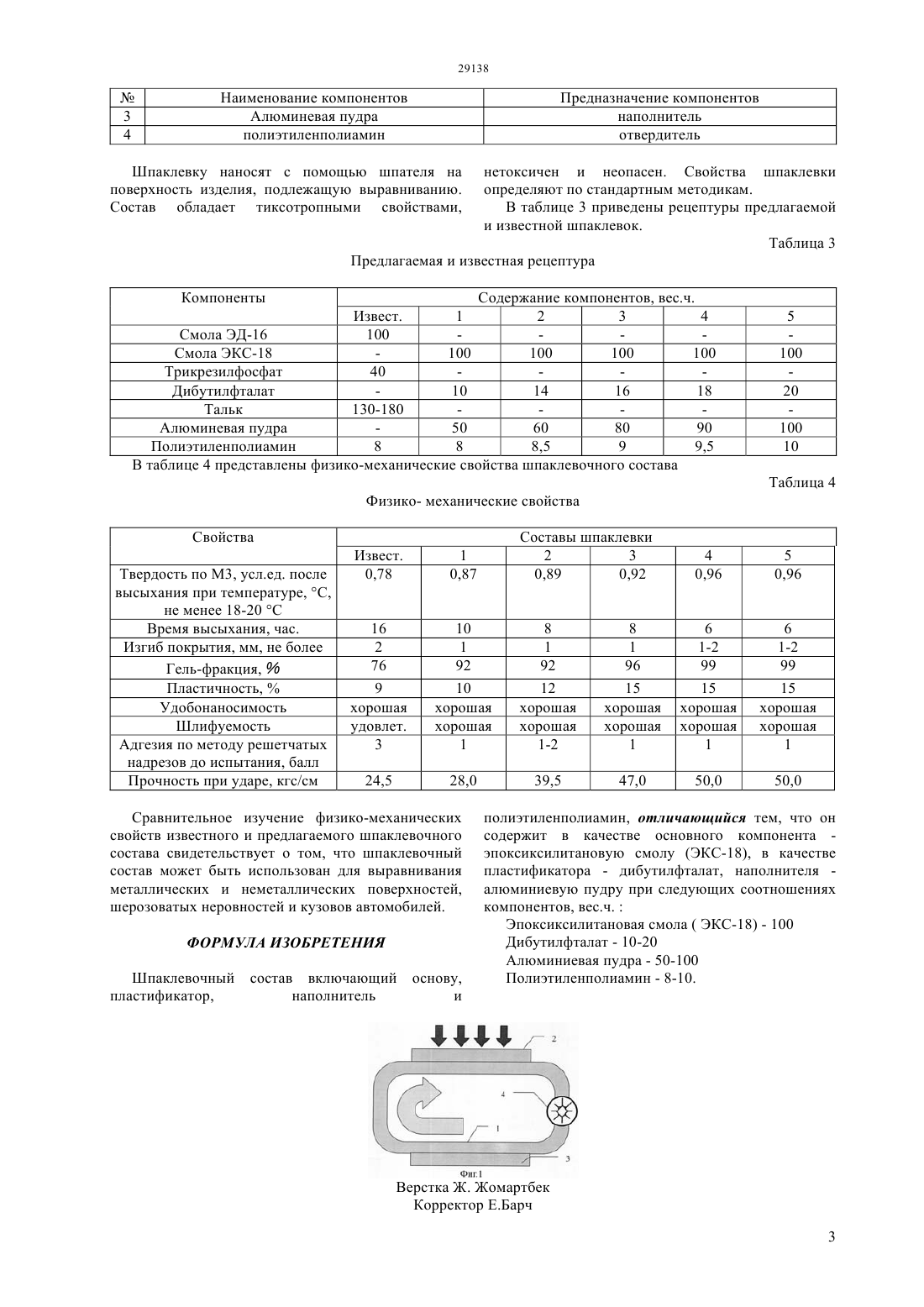

(51) 09 5/34 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей изобретения является повышение физико-механических свойств шпаклевочного состава,сокращение времени высыхания,уменьшения толщины дефектного слоя при сохранении жизнеспособности,повышение пластичности состава шпаклевки и снижение ее стоимости. Предлагаемый состав содержит эпоксиксилитановую смолу(ЭКС-18),дибутилфталат,полиэтиленполиамин и алюминиевую пудру при следующих соотношениях компонентов, вес.ч. Эпоксиксилитановая смола (ЭКС-18) - 100 Дибутилфталат - 10-20 Полиэтиленполиамин - 8-10 Алюминиевая пудра - 50-100. Сравнительное изучение физико-механических свойств известного и предлагаемого шпаклевочного состава свидетельствует о том, что шпаклевочный состав может быть использован для выравнивания металлических и неметаллических поверхностей,шероховатых неровностей и кузовов автомобилей.(72) Абзалова Диляра Абдурасуловна Абдрашев Саттар Жусупович Сырманова Кулаш Керимбаевна Камбарова Онлакуль Батыровна Дуйсебаев Шынгыс Тулеуов Адиль Мусаевич Шекербеков Бейбит(73) Республиканское государственное предприятие на праве хозяйственного ведения ЮжноКазахстанский государственный университет им. М. Ауэзова Министерства образования и науки Республики Казахстан(57) Изобретение относится к лакокрасочной промышленности и может быть использовано при производстве лакокрасочных работ для выравнивания металлических и неметаллических поверхностей. Изобретение относится к лакокрасочной промышленности и может быть использовано при производстве лакокрасочных работ для выравнивания металлических и неметаллических поверхностей. Известен состав шпаклевки для выравнивания кузовов автомобилей, включающий /А.с. 1493645,1989 г, СССР/ в состав эпоксидную диановую смолу марки ЭД-6, ЭД-16- 100 вес.ч. тальк- 150-180 вес.ч. уротропин- 5-10 вес.ч. пиридин-3-15 вес.ч. трикрезилфосфат- 20-50 вес.ч. Недостатком данного состава является применение дорогостоящих и дефицитных компонентов - трикрезилфосфата, смолы ЭД-6 или ЭД-16, пиридина. Наиболее близким техническим решением,выбранным за прототип, является шпаклевочный состав, содержащий смолу ЭД-6 или ЭД-16,трикрезилфосфат, тальк и полиэтиленполиамин, при следующем соотношении компонентов, вес.ч. диановую смолу марки ЭД-6, ЭД-16-100 вес.ч. тальк- 130-180 вес.ч. полиэтиленполиамин- 8 вес.ч. трикрезилфосфат- 40 вес.ч. /А.с. 171490, 1965 г.,СССР/. Недостатком этой шпаклевки является длительное время высыхания (в течение 12-16 часов), недостаточная пластичность и то, что в ее состав входит трикрезилфосфат. Трикрезилфосфат является дорогостоящим и недоступным компонентом он очень токсичен,причем токсичность его возрастает со временем. Эпоксидиановая смола (ЭД-6 или ЭД-16), входящая в этот состав, является труднодоступным, дорогостоящим компонентом и вызывает аллергические реакции. Задача изобретения - повышение физикомеханических свойств шпаклевочного состава,сокращение времени высыхания, уменьшение толщины дефектного слоя при сохранении жизнеспособности,повышение пластичности состава шпаклевки, устранение токсичности и снижение ее стоимости. Техническим результатом, полученным при использовании предлагаемого,шпаклевочного состава является использование его для выравнивания металлических и неметаллических поверхностей. Поставленная задача достигается тем, что в предлагаемой шпаклевке, включающей основу,пластификатор,наполнитель и полиэтиленполиамин,в качестве основного компонента используется эпоксиксилитановая смола ЭКС-18, пластификатора - дибутилфталат,наполнителя - алюминиевая пудра при следующих соотношениях компонентов, вес.ч. Эпоксиксилитановая смола (ЭКС-18) - 100 Дибутилфталат - 10-20 Алюминевая пудра - 50-100 Полиэтилеполиамин - 8-10 Отверждение шпаклевки проходит при 18-20 С в течение 6-8 часов. В таблице 1 и 2 приведены физико-химические свойства эпоксиксилитановой смолы ЭКС-18 и их назначение в разработанном составе шпаклевочного состава. Таблица 1 Физико-химические свойства эпоксиксилитановой смолы ЭКС-18 Наименование показателей Внешний вид Динамическая вязкость по Хепылеру при 25 С, спз Содержание,эпоксидных групп гидроксильных групп общего хлора ионов хлора Содержание летучих,(при 120 С в течение 1 часа) Твердость по Бринеллю, МПа Ударная вязкость кДж/м 2 Разрушающее напряжение, Па при сжатии ЭКС-18 Вязкая жидкость от желтокоричневого до красно-коричневого цвета 150000 16,0-18,0 5,5-6,5 10,0-11,0 0,007 0,4-0,5 200-220 9-19 120 Шпаклевочный состав готовят следующим образомКомпоненты состава и полиэтиленполиамин) отвешивали с точностью до 0,01 г. Через 30 минут загустевшую шпаклевку тщательно перемешивают, после чего она пригодна к употреблению. Таблица 2 Рецептура шпаклевочного состава на основе эпоксиксилитановой смолы Наименование компонентов Эпоксиксилитановая смола (ЭКС-18) дибутилфталат Предназначение компонентов Используется как комплексообразователь для повышения качества защитной пленки пластификатор Наименование компонентов Алюминевая пудра полиэтиленполиамин Предназначение компонентов наполнитель отвердитель Шпаклевку наносят с помощью шпателя на поверхность изделия, подлежащую выравниванию. Состав обладает тиксотропными свойствами, нетоксичен и неопасен. Свойства шпаклевки определяют по стандартным методикам. В таблице 3 приведены рецептуры предлагаемой и известной шпаклевок. Таблица 3 Предлагаемая и известная рецептура Физико- механические свойства Свойства Твердость по М 3, усл.ед. после высыхания при температуре, С,не менее 18-20 С Время высыхания, час. Изгиб покрытия, мм, не более Гель-фракция,Пластичность,Удобонаносимость Шлифуемость Адгезия по методу решетчатых надрезов до испытания, балл Прочность при ударе, кгс/см Сравнительное изучение физико-механических свойств известного и предлагаемого шпаклевочного состава свидетельствует о том, что шпаклевочный состав может быть использован для выравнивания металлических и неметаллических поверхностей,шерозоватых неровностей и кузовов автомобилей. ФОРМУЛА ИЗОБРЕТЕНИЯ Шпаклевочный состав включающий основу,пластификатор,наполнитель и полиэтиленполиамин, отличающийся тем, что он содержит в качестве основного компонента эпоксиксилитановую смолу (ЭКС-18), в качестве пластификатора - дибутилфталат, наполнителя алюминиевую пудру при следующих соотношениях компонентов, вес.ч.Эпоксиксилитановая смола ( ЭКС-18) - 100 Дибутилфталат - 10-20 Алюминиевая пудра - 50-100 Полиэтиленполиамин - 8-10.
