Способ изготовления полицветных керамичеких отделочно-облицовочных плиток

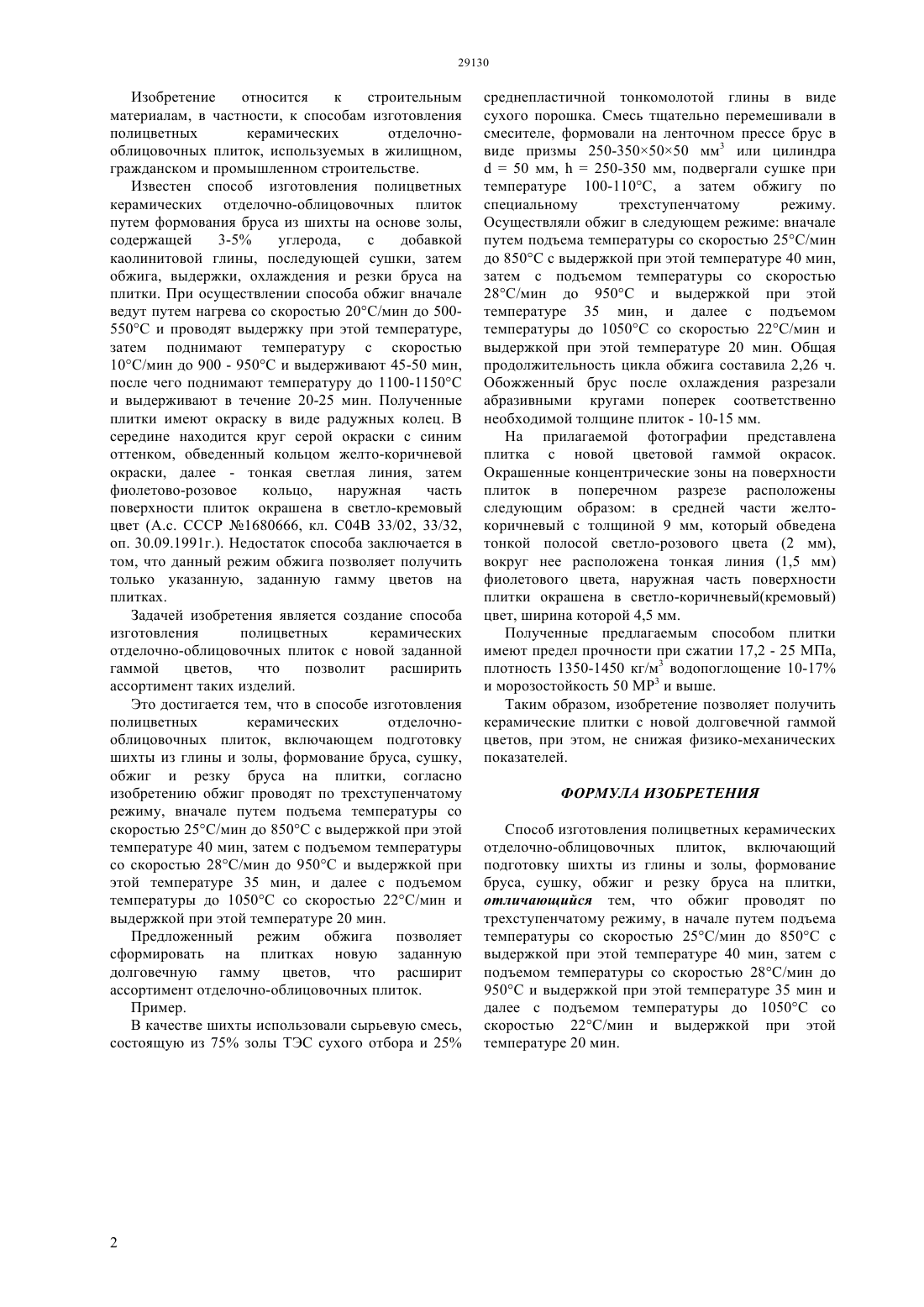

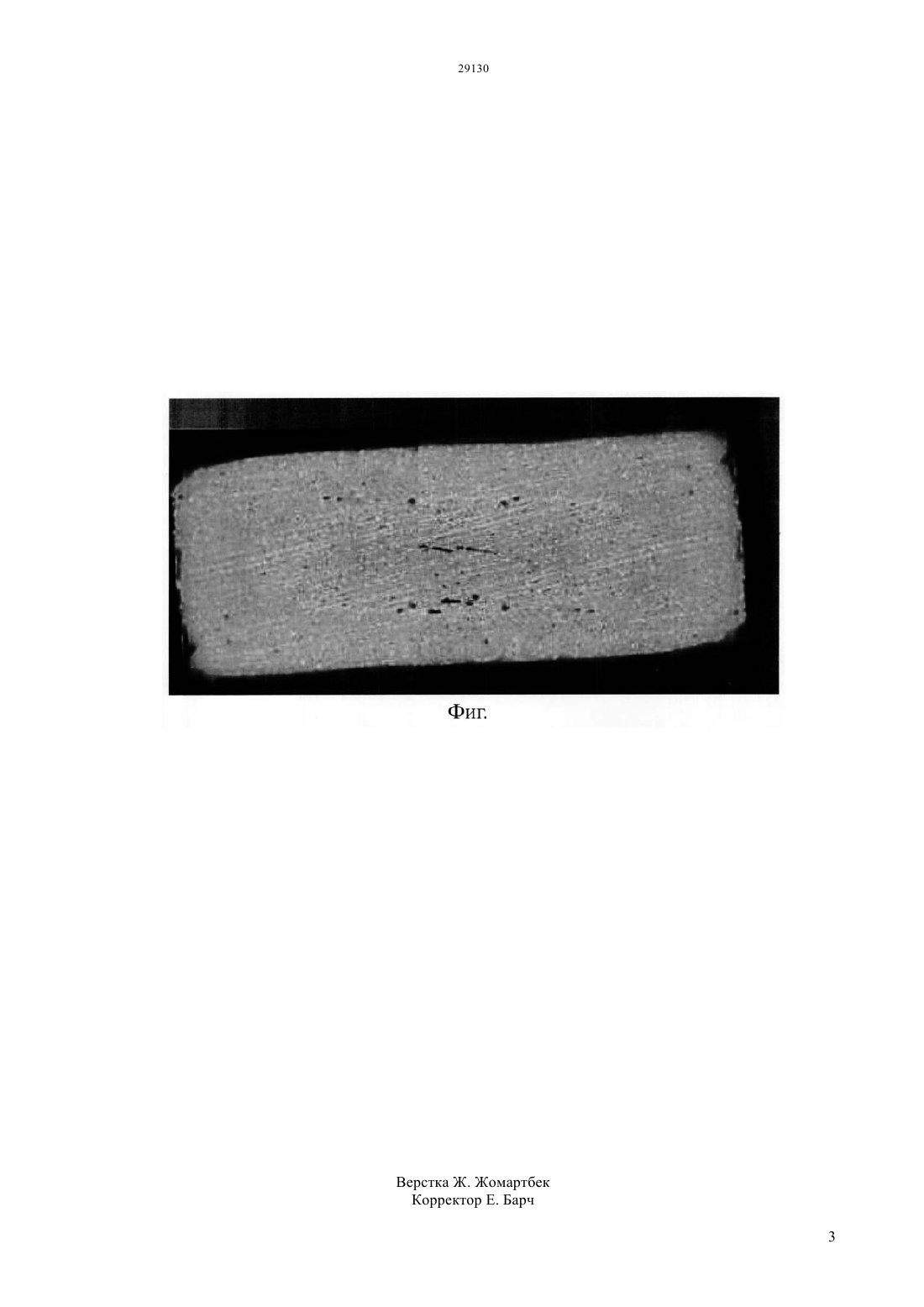

(51) 04 33/02 (2006.01) 04 33/13 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ облицовочных плиток, используемых в жилищном,гражданском и промышленном строительстве. В способе изготовления полицветных керамических отделочно-облицовочных плиток,включающем подготовку шихты из глины и золы,формование бруса, сушку, обжиг и резку бруса на плитки, согласно изобретению обжиг проводят по трехступенчатому режиму, вначале путем подъема температуры со скоростью 25 С/мин до 850 С с выдержкой при этой температуре 40 мин, затем с подъемом температуры со скоростью 28 С/мин до 950 С и выдержкой при этой температуре 35 мин, и далее с подъемом температуры до 1050 С со скоростью 22 С/мин и выдержкой при этой температуре 20 мин. Предложенный режим обжига позволяет сформировать на плитках новую заданную долговечную гамму цветов, что расширит ассортимент отделочно-облицовочных плиток.(72) лбек Марат лбеклы Косов Владимир Николаевич Оспанбеков Ербол Анарбекович Кулбеков Данияр Маратлы(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный педагогический университет им. Абая Министерства образования и науки Республики Казахстан(54) СПОСОБ ИЗГОТОВЛЕНИЯ ПОЛИЦВЕТНЫХ КЕРАМИЧЕКИХ ОТДЕЛОЧНО-ОБЛИЦОВОЧНЫХ ПЛИТОК(57) Изобретение относится к строительным материалам, в частности, к способам изготовления полицветных керамических отделочно 29130 Изобретение относится к строительным материалам, в частности, к способам изготовления полицветных керамических отделочнооблицовочных плиток, используемых в жилищном,гражданском и промышленном строительстве. Известен способ изготовления полицветных керамических отделочно-облицовочных плиток путем формования бруса из шихты на основе золы,содержащей 3-5 углерода,с добавкой каолинитовой глины, последующей сушки, затем обжига, выдержки, охлаждения и резки бруса на плитки. При осуществлении способа обжиг вначале ведут путем нагрева со скоростью 20 С/мин до 500550 С и проводят выдержку при этой температуре,затем поднимают температуру с скоростью 10 С/мин до 900 - 950 С и выдерживают 45-50 мин,после чего поднимают температуру до 1100-1150 С и выдерживают в течение 20-25 мин. Полученные плитки имеют окраску в виде радужных колец. В середине находится круг серой окраски с синим оттенком, обведенный кольцом желто-коричневой окраски, далее - тонкая светлая линия, затем фиолетово-розовое кольцо,наружная часть поверхности плиток окрашена в светло-кремовый цвет (А.с. СССР 1680666, кл. С 04 В 33/02, 33/32,оп. 30.09.1991 г.). Недостаток способа заключается в том, что данный режим обжига позволяет получить только указанную, заданную гамму цветов на плитках. Задачей изобретения является создание способа изготовления полицветных керамических отделочно-облицовочных плиток с новой заданной гаммой цветов,что позволит расширить ассортимент таких изделий. Это достигается тем, что в способе изготовления полицветных керамических отделочнооблицовочных плиток, включающем подготовку шихты из глины и золы, формование бруса, сушку,обжиг и резку бруса на плитки, согласно изобретению обжиг проводят по трехступенчатому режиму, вначале путем подъема температуры со скоростью 25 С/мин до 850 С с выдержкой при этой температуре 40 мин, затем с подъемом температуры со скоростью 28 С/мин до 950 С и выдержкой при этой температуре 35 мин, и далее с подъемом температуры до 1050 С со скоростью 22 С/мин и выдержкой при этой температуре 20 мин. Предложенный режим обжига позволяет сформировать на плитках новую заданную долговечную гамму цветов, что расширит ассортимент отделочно-облицовочных плиток. Пример. В качестве шихты использовали сырьевую смесь,состоящую из 75 золы ТЭС сухого отбора и 25 среднепластичной тонкомолотой глины в виде сухого порошка. Смесь тщательно перемешивали в смесителе, формовали на ленточном прессе брус в виде призмы 250-3505050 мм 3 или цилиндра 50 мм,250-350 мм, подвергали сушке при температуре 100-110 С, а затем обжигу по специальному трехступенчатому режиму. Осуществляли обжиг в следующем режиме вначале путем подъема температуры со скоростью 25 С/мин до 850 С с выдержкой при этой температуре 40 мин,затем с подъемом температуры со скоростью 28 С/мин до 950 С и выдержкой при этой температуре 35 мин, и далее с подъемом температуры до 1050 С со скоростью 22 С/мин и выдержкой при этой температуре 20 мин. Общая продолжительность цикла обжига составила 2,26 ч. Обожженный брус после охлаждения разрезали абразивными кругами поперек соответственно необходимой толщине плиток - 10-15 мм. На прилагаемой фотографии представлена плитка с новой цветовой гаммой окрасок. Окрашенные концентрические зоны на поверхности плиток в поперечном разрезе расположены следующим образом в средней части желтокоричневый с толщиной 9 мм, который обведена тонкой полосой светло-розового цвета (2 мм),вокруг нее расположена тонкая линия (1,5 мм) фиолетового цвета, наружная часть поверхности плитки окрашена в светло-коричневый(кремовый) цвет, ширина которой 4,5 мм. Полученные предлагаемым способом плитки имеют предел прочности при сжатии 17,2 - 25 МПа,плотность 1350-1450 кг/м 3 водопоглощение 10-17 и морозостойкость 50 МР 3 и выше. Таким образом, изобретение позволяет получить керамические плитки с новой долговечной гаммой цветов, при этом, не снижая физико-механических показателей. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ изготовления полицветных керамических отделочно-облицовочных плиток, включающий подготовку шихты из глины и золы, формование бруса, сушку, обжиг и резку бруса на плитки,отличающийся тем, что обжиг проводят по трехступенчатому режиму, в начале путем подъема температуры со скоростью 25 С/мин до 850 С с выдержкой при этой температуре 40 мин, затем с подъемом температуры со скоростью 28 С/мин до 950 С и выдержкой при этой температуре 35 мин и далее с подъемом температуры до 1050 С со скоростью 22 С/мин и выдержкой при этой температуре 20 мин.
