Устройство для ярусного внутрипочвенного внесения гранулированных минеральных удобрений

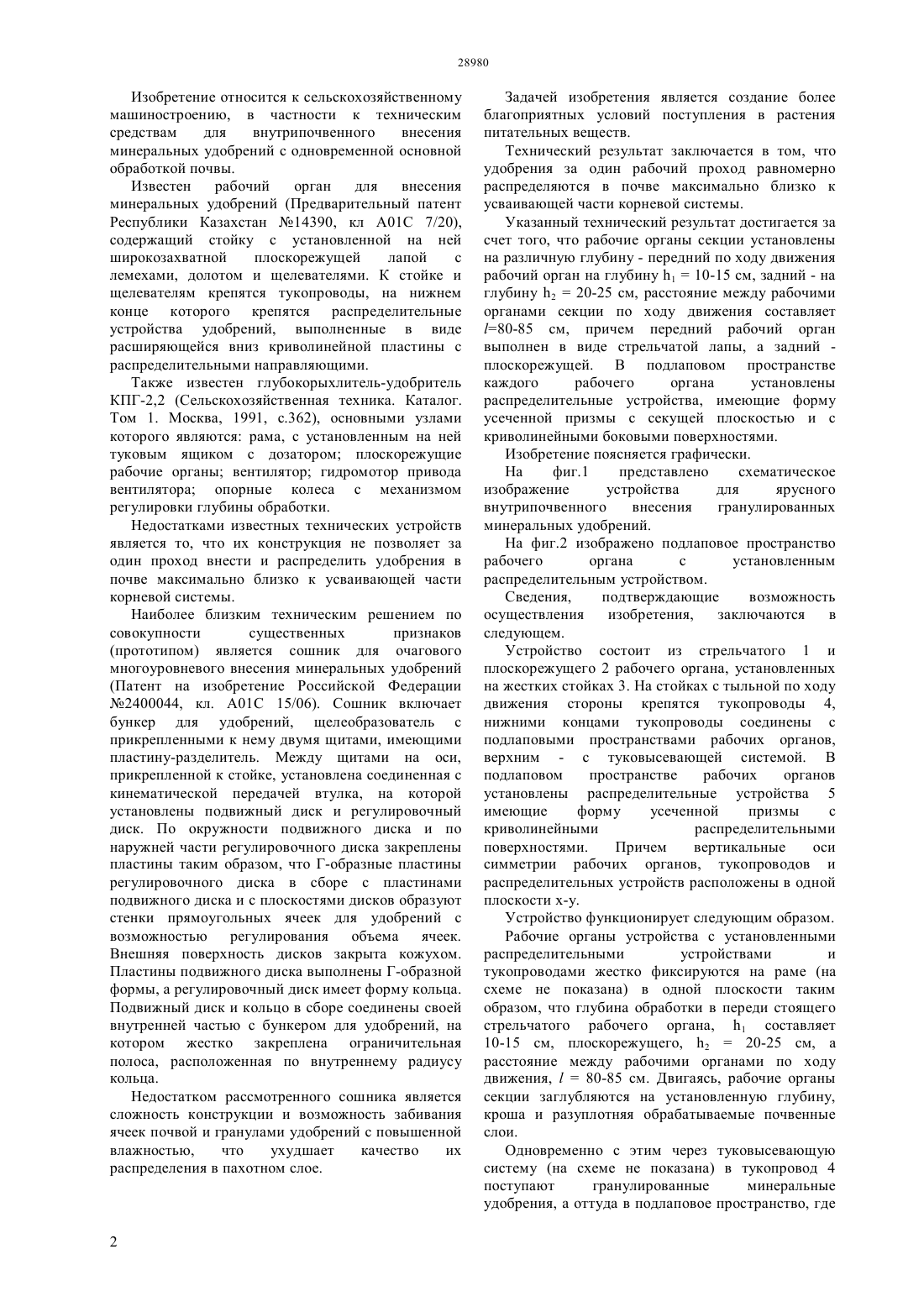

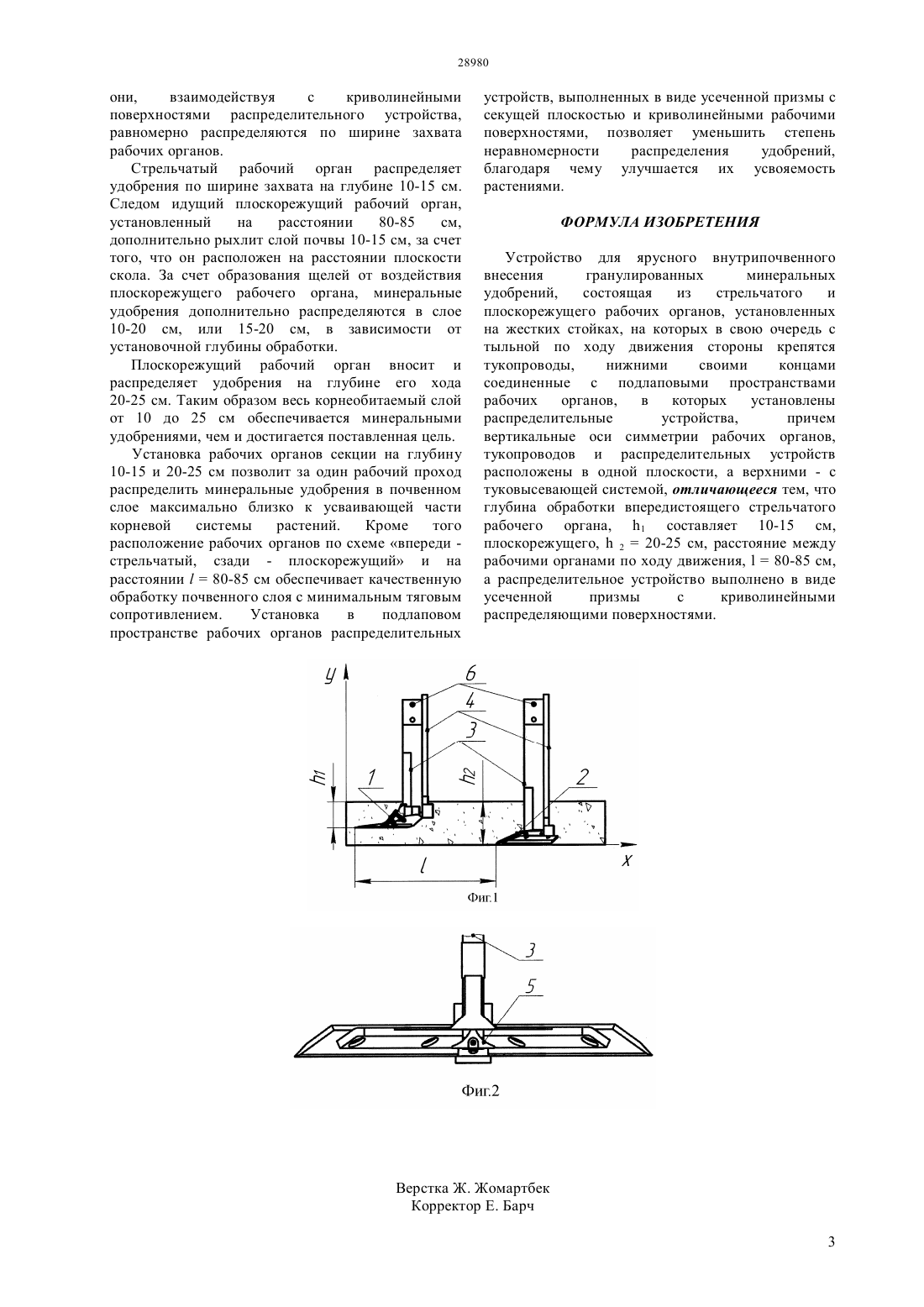

(51) 01 7/20 (2006.01) 01 4/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ удобрений с одновременной основной обработкой почвы. Устройство состоит из стрельчатого и плоскорежущего рабочего органа, установленных на жестких стойках. На стойках с тыльной по ходу движения стороны крепятся тукопроводы, нижними концами соединенные с подлаповыми пространствами рабочих органов, верхним - с туковысевающей системой. В подлаповом пространстве рабочих органов установлены распределительные устройства имеющие форму усеченной призмы с криволинейными распределительными поверхностями. Причем вертикальные оси симметрии рабочих органов,тукопроводов и распределительных устройств расположены в одной плоскости. Технический результат заключается в том, что удобрения за один рабочий проход равномерно распределяются в почве максимально близко к усваивающей части корневой системы. Такое конструктивное выполнение позволит удобрениям равномерно распределяться в почве максимально близко к усваивающей части корневой системы.(72) Дерепаскин Алексей Иванович Полищук Юрий Владимирович Бусурманов Мурат Умбеталиевич Солохин Сергей Владимирович Токарев Иван Владимирович Куваев Антон Николаевич Морозов Николай Михайлович Мамедов Микаил Мурад-оглы Хлебко Сергей Иванович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт механизации и электрификации сельского хозяйства(54) УСТРОЙСТВО ДЛЯ ЯРУСНОГО ВНУТРИПОЧВЕННОГО ВНЕСЕНИЯ ГРАНУЛИРОВАННЫХ МИНЕРАЛЬНЫХ УДОБРЕНИЙ(57) Изобретение относится к сельскохозяйственному машиностроению,в частности к техническим средствам для внутрипочвенного внесения минеральных Изобретение относится к сельскохозяйственному машиностроению, в частности к техническим средствам для внутрипочвенного внесения минеральных удобрений с одновременной основной обработкой почвы. Известен рабочий орган для внесения минеральных удобрений (Предварительный патент Республики Казахстан 14390, кл А 01 7/20),содержащий стойку с установленной на ней широкозахватной плоскорежущей лапой с лемехами, долотом и щелевателями. К стойке и щелевателям крепятся тукопроводы, на нижнем конце которого крепятся распределительные устройства удобрений, выполненные в виде расширяющейся вниз криволинейной пластины с распределительными направляющими. Также известен глубокорыхлитель-удобритель КПГ-2,2 (Сельскохозяйственная техника. Каталог. Том 1. Москва, 1991, с.362), основными узлами которого являются рама, с установленным на ней туковым ящиком с дозатором плоскорежущие рабочие органы вентилятор гидромотор привода вентилятора опорные колеса с механизмом регулировки глубины обработки. Недостатками известных технических устройств является то, что их конструкция не позволяет за один проход внести и распределить удобрения в почве максимально близко к усваивающей части корневой системы. Наиболее близким техническим решением по совокупности существенных признаков(прототипом) является сошник для очагового многоуровневого внесения минеральных удобрений(Патент на изобретение Российской Федерации 2400044, кл. А 01 15/06). Сошник включает бункер для удобрений, щелеобразователь с прикрепленными к нему двумя щитами, имеющими пластину-разделитель. Между щитами на оси,прикрепленной к стойке, установлена соединенная с кинематической передачей втулка, на которой установлены подвижный диск и регулировочный диск. По окружности подвижного диска и по наружней части регулировочного диска закреплены пластины таким образом, что Г-образные пластины регулировочного диска в сборе с пластинами подвижного диска и с плоскостями дисков образуют стенки прямоугольных ячеек для удобрений с возможностью регулирования объема ячеек. Внешняя поверхность дисков закрыта кожухом. Пластины подвижного диска выполнены Г-образной формы, а регулировочный диск имеет форму кольца. Подвижный диск и кольцо в сборе соединены своей внутренней частью с бункером для удобрений, на котором жестко закреплена ограничительная полоса, расположенная по внутреннему радиусу кольца. Недостатком рассмотренного сошника является сложность конструкции и возможность забивания ячеек почвой и гранулами удобрений с повышенной влажностью,что ухудшает качество их распределения в пахотном слое. Задачей изобретения является создание более благоприятных условий поступления в растения питательных веществ. Технический результат заключается в том, что удобрения за один рабочий проход равномерно распределяются в почве максимально близко к усваивающей части корневой системы. Указанный технический результат достигается за счет того, что рабочие органы секции установлены на различную глубину - передний по ходу движения рабочий орган на глубину 110-15 см, задний - на глубину 220-25 см, расстояние между рабочими органами секции по ходу движения составляет 80-85 см, причем передний рабочий орган выполнен в виде стрельчатой лапы, а задний плоскорежущей. В подлаповом пространстве каждого рабочего органа установлены распределительные устройства, имеющие форму усеченной призмы с секущей плоскостью и с криволинейными боковыми поверхностями. Изобретение поясняется графически. На фиг.1 представлено схематическое изображение устройства для ярусного внутрипочвенного внесения гранулированных минеральных удобрений. На фиг.2 изображено подлаповое пространство рабочего органа с установленным распределительным устройством. Сведения,подтверждающие возможность осуществления изобретения,заключаются в следующем. Устройство состоит из стрельчатого 1 и плоскорежущего 2 рабочего органа, установленных на жестких стойках 3. На стойках с тыльной по ходу движения стороны крепятся тукопроводы 4,нижними концами тукопроводы соединены с подлаповыми пространствами рабочих органов,верхним - с туковысевающей системой. В подлаповом пространстве рабочих органов установлены распределительные устройства 5 имеющие форму усеченной призмы с криволинейными распределительными поверхностями. Причем вертикальные оси симметрии рабочих органов, тукопроводов и распределительных устройств расположены в одной плоскости х-у. Устройство функционирует следующим образом. Рабочие органы устройства с установленными распределительными устройствами и тукопроводами жестко фиксируются на раме (на схеме не показана) в одной плоскости таким образом, что глубина обработки в переди стоящего стрельчатого рабочего органа, 1 составляет 10-15 см, плоскорежущего, 220-25 см, а расстояние между рабочими органами по ходу движения,80-85 см. Двигаясь, рабочие органы секции заглубляются на установленную глубину,кроша и разуплотняя обрабатываемые почвенные слои. Одновременно с этим через туковысевающую систему (на схеме не показана) в тукопровод 4 поступают гранулированные минеральные удобрения, а оттуда в подлаповое пространство, где они,взаимодействуя с криволинейными поверхностями распределительного устройства,равномерно распределяются по ширине захвата рабочих органов. Стрельчатый рабочий орган распределяет удобрения по ширине захвата на глубине 10-15 см. Следом идущий плоскорежущий рабочий орган,установленный на расстоянии 80-85 см,дополнительно рыхлит слой почвы 10-15 см, за счет того, что он расположен на расстоянии плоскости скола. За счет образования щелей от воздействия плоскорежущего рабочего органа, минеральные удобрения дополнительно распределяются в слое 10-20 см, или 15-20 см, в зависимости от установочной глубины обработки. Плоскорежущий рабочий орган вносит и распределяет удобрения на глубине его хода 20-25 см. Таким образом весь корнеобитаемый слой от 10 до 25 см обеспечивается минеральными удобрениями, чем и достигается поставленная цель. Установка рабочих органов секции на глубину 10-15 и 20-25 см позволит за один рабочий проход распределить минеральные удобрения в почвенном слое максимально близко к усваивающей части корневой системы растений. Кроме того расположение рабочих органов по схеме впереди стрельчатый, сзади - плоскорежущий и на расстоянии 80-85 см обеспечивает качественную обработку почвенного слоя с минимальным тяговым сопротивлением. Установка в подлаповом пространстве рабочих органов распределительных устройств, выполненных в виде усеченной призмы с секущей плоскостью и криволинейными рабочими поверхностями, позволяет уменьшить степень неравномерности распределения удобрений,благодаря чему улучшается их усвояемость растениями. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для ярусного внутрипочвенного внесения гранулированных минеральных удобрений,состоящая из стрельчатого и плоскорежущего рабочих органов, установленных на жестких стойках, на которых в свою очередь с тыльной по ходу движения стороны крепятся тукопроводы,нижними своими концами соединенные с подлаповыми пространствами рабочих органов,в которых установлены распределительные устройства,причем вертикальные оси симметрии рабочих органов,тукопроводов и распределительных устройств расположены в одной плоскости, а верхними - с туковысевающей системой, отличающееся тем, что глубина обработки впередистоящего стрельчатого рабочего органа, 1 составляет 10-15 см,плоскорежущего,220-25 см, расстояние между рабочими органами по ходу движения,80-85 см,а распределительное устройство выполнено в виде усеченной призмы с криволинейными распределяющими поверхностями.
