Лобовой ускоритель хода подводной лодки

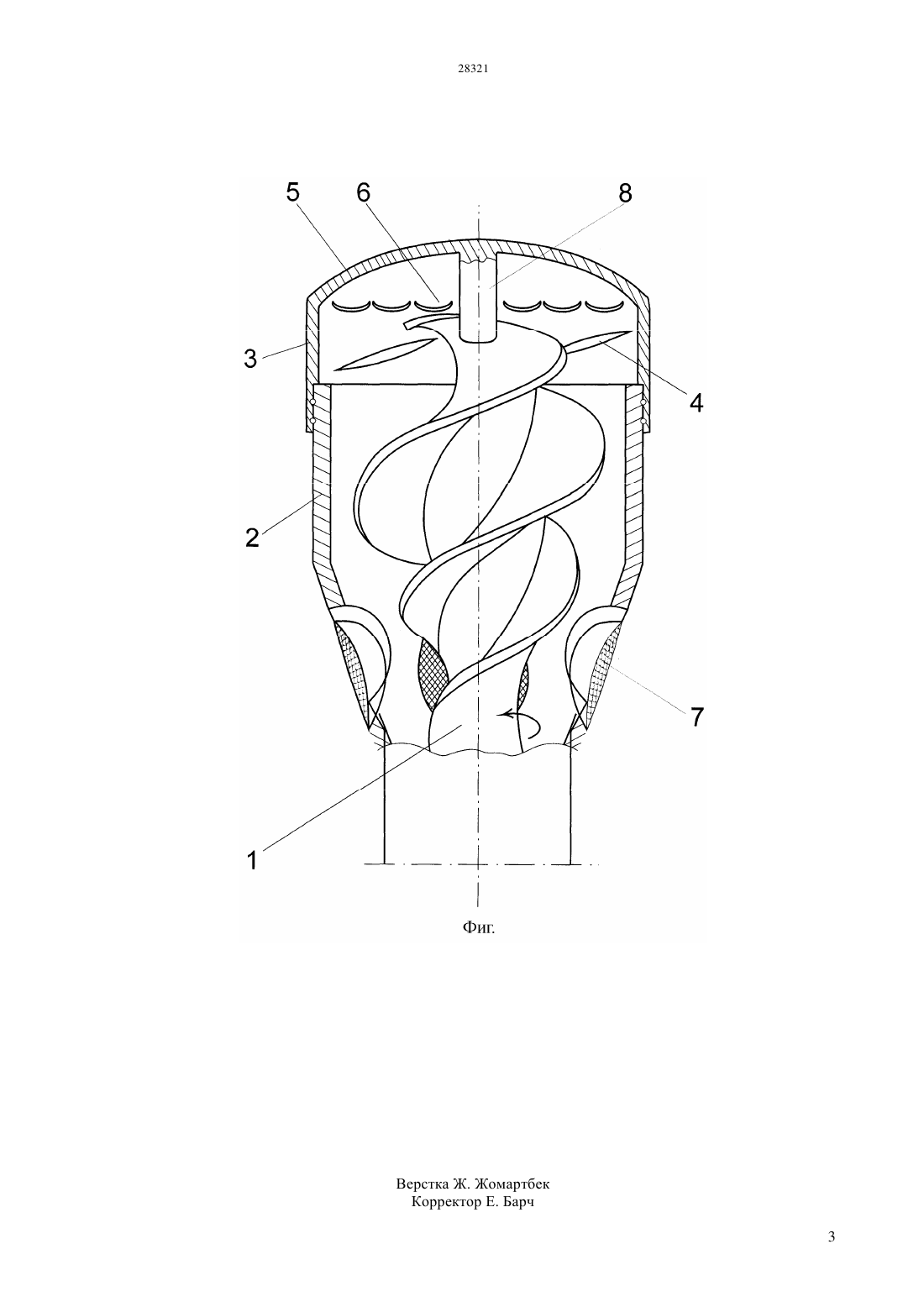

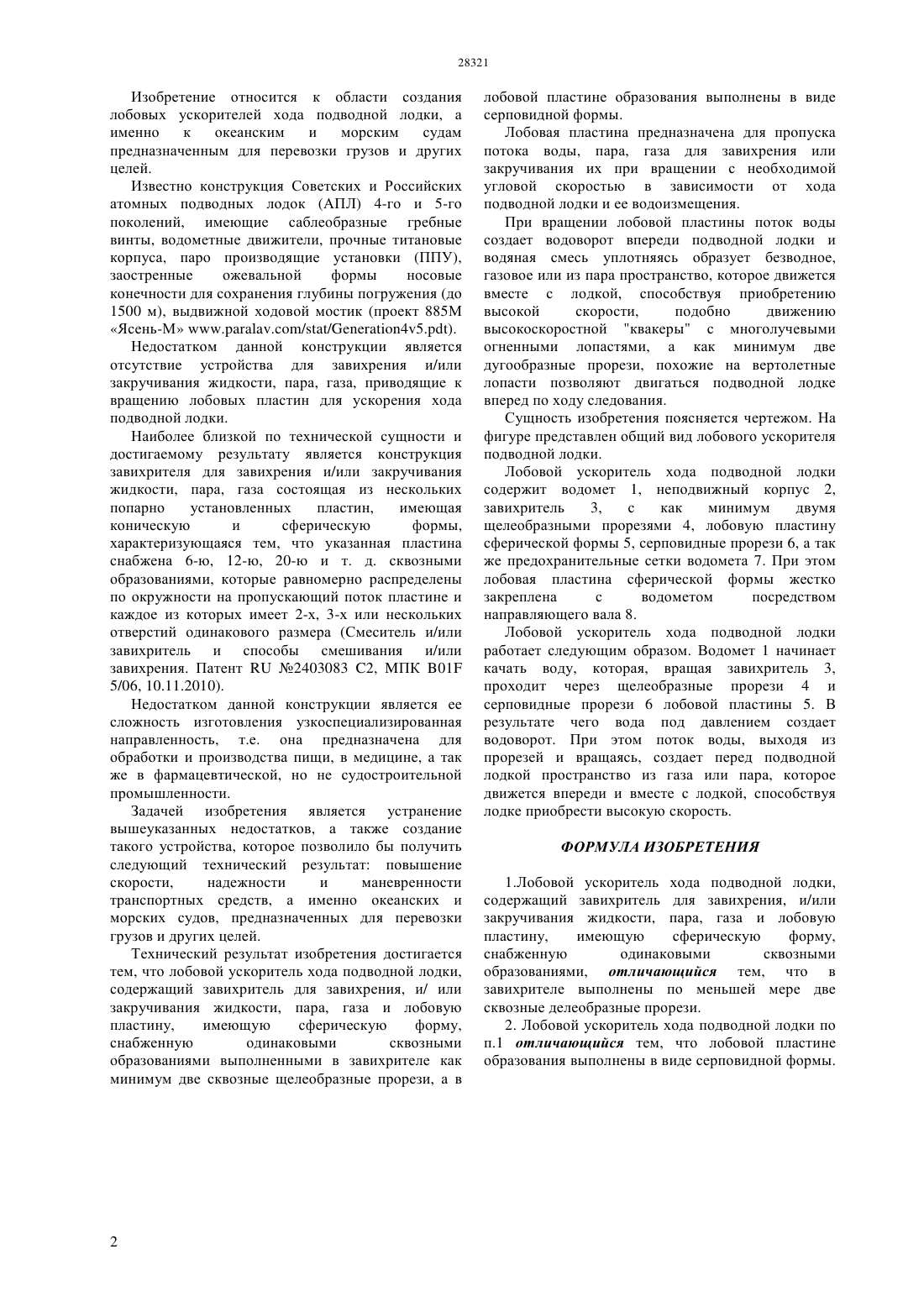

(51) 63 1/06 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ содержащий завихритель для завихрения, и/ или закручивания жидкости, пара, газа и лобовую пластину,имеющую сферическую форму,снабженную одинаковыми сквозными образованиями, выполненными в завихрителе как минимум двумя сквозными щелеобразными прорезями, а в лобовой пластине образования выполнены в виде серповидной формы. Технический результат - повышение скорости,надежности и маневренности транспортных средств,а именно океанских и морских судов,предназначенных для перевозки, грузов и других целей.(54) ЛОБОВОЙ УСКОРИТЕЛЬ ХОДА ПОДВОДНОЙ ЛОДКИ(57) Изобретение относится к области создания лобовых ускорителей хода подводной лодки, а именно к океаническим и морским судам,предназначенным для перевозки грузов и других целей. Сущность изобретения заключается в том, что лобовой ускоритель хода подводной лодки, 28321 Изобретение относится к области создания лобовых ускорителей хода подводной лодки, а именно к океанским и морским судам предназначенным для перевозки грузов и других целей. Известно конструкция Советских и Российских атомных подводных лодок (АПЛ) 4-го и 5-го поколений, имеющие саблеобразные гребные винты, водометные движители, прочные титановые корпуса, паро производящие установки (ППУ),заостренные ожевальной формы носовые конечности для сохранения глубины погружения (до 1500 м), выдвижной ходовой мостик (проект 885 М Ясень-М //45.). Недостатком данной конструкции является отсутствие устройства для завихрения и/или закручивания жидкости, пара, газа, приводящие к вращению лобовых пластин для ускорения хода подводной лодки. Наиболее близкой по технической сущности и достигаемому результату является конструкция завихрителя для завихрения и/или закручивания жидкости, пара, газа состоящая из нескольких попарно установленных пластин,имеющая коническую и сферическую формы,характеризующаяся тем, что указанная пластина снабжена 6-ю, 12-ю, 20-ю и т. д. сквозными образованиями, которые равномерно распределены по окружности на пропускающий поток пластине и каждое из которых имеет 2-х, 3-х или нескольких отверстий одинакового размера (Смеситель и/или завихритель и способы смешивания и/или завихрения. Патент 2403083 2, ПК 01 5/06, 10.11.2010). Недостатком данной конструкции является ее сложность изготовления узкоспециализированная направленность, т.е. она предназначена для обработки и производства пищи, в медицине, а так же в фармацевтической, но не судостроительной промышленности. Задачей изобретения является устранение вышеуказанных недостатков, а также создание такого устройства, которое позволило бы получить следующий технический результат повышение скорости,надежности и маневренности транспортных средств, а именно океанских и морских судов, предназначенных для перевозки грузов и других целей. Технический результат изобретения достигается тем, что лобовой ускоритель хода подводной лодки,содержащий завихритель для завихрения, и/ или закручивания жидкости, пара, газа и лобовую пластину,имеющую сферическую форму,снабженную одинаковыми сквозными образованиями выполненными в завихрителе как минимум две сквозные щелеобразные прорези, а в лобовой пластине образования выполнены в виде серповидной формы. Лобовая пластина предназначена для пропуска потока воды, пара, газа для завихрения или закручивания их при вращении с необходимой угловой скоростью в зависимости от хода подводной лодки и ее водоизмещения. При вращении лобовой пластины поток воды создает водоворот впереди подводной лодки и водяная смесь уплотняясь образует безводное,газовое или из пара пространство, которое движется вместе с лодкой, способствуя приобретению высокой скорости,подобно движению высокоскоростной квакеры с многолучевыми огненными лопастями, а как минимум две дугообразные прорези, похожие на вертолетные лопасти позволяют двигаться подводной лодке вперед по ходу следования. Сущность изобретения поясняется чертежом. На фигуре представлен общий вид лобового ускорителя подводной лодки. Лобовой ускоритель хода подводной лодки содержит водомет 1, неподвижный корпус 2,завихритель 3,с как минимум двумя щелеобразными прорезями 4, лобовую пластину сферической формы 5, серповидные прорези 6, а так же предохранительные сетки водомета 7. При этом лобовая пластина сферической формы жестко закреплена с водометом посредством направляющего вала 8. Лобовой ускоритель хода подводной лодки работает следующим образом. Водомет 1 начинает качать воду, которая, вращая завихритель 3,проходит через щелеобразные прорези 4 и серповидные прорези 6 лобовой пластины 5. В результате чего вода под давлением создает водоворот. При этом поток воды, выходя из прорезей и вращаясь, создает перед подводной лодкой пространство из газа или пара, которое движется впереди и вместе с лодкой, способствуя лодке приобрести высокую скорость. ФОРМУЛА ИЗОБРЕТЕНИЯ 1.Лобовой ускоритель хода подводной лодки,содержащий завихритель для завихрения, и/или закручивания жидкости, пара, газа и лобовую пластину,имеющую сферическую форму,снабженную одинаковыми сквозными образованиями, отличающийся тем, что в завихрителе выполнены по меньшей мере две сквозные делеобразные прорези. 2. Лобовой ускоритель хода подводной лодки по п.1 отличающийся тем, что лобовой пластине образования выполнены в виде серповидной формы.
