Резервуар для жидкости

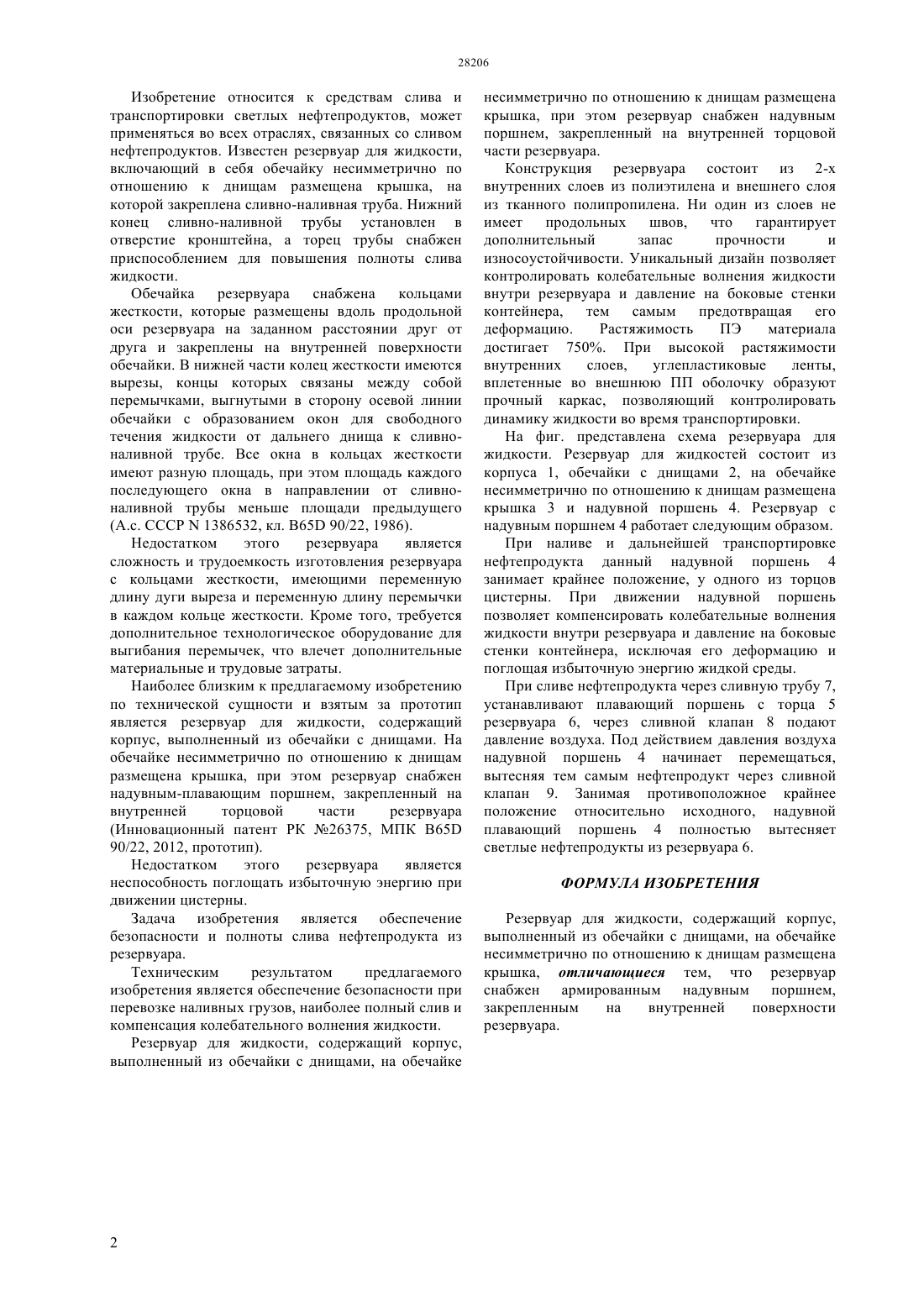

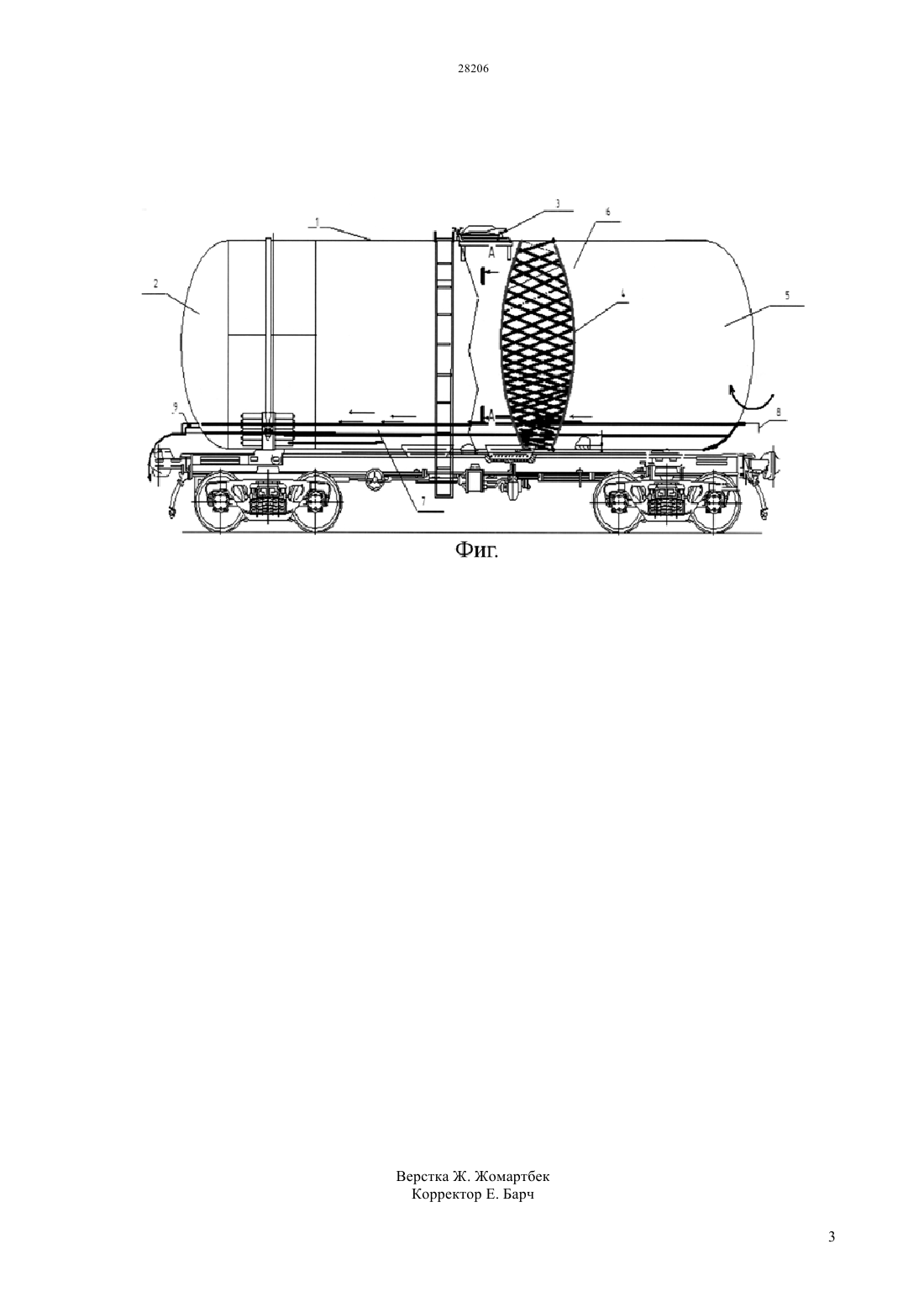

(51) 65 90/22 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задачей изобретения является обеспечение безопасности и полноты слива нефтепродукта из резервуара. Резервуар для жидкости, содержащий корпус,выполненный из обечайки с днищами, на обечайке несимметрично по отношению к днищам размещена крышка, отличающиеся тем, что резервуар снабжен армированным надувным поршнем, закрепленным на внутренней поверхности резервуара. Техническим результатом предлагаемого изобретения является обеспечение безопасности при перевозке наливных грузов, наиболее полный слив и компенсация колебательного волнения жидкости.(76) Куанышбаев Жакен Мынгырбаевич Айдикенова Назгуль Каиркеновна асымжанова Айдана Дненбайызы(57) Изобретение относится к средствам слива светлых нефтепродуктов и может применяться во всех отраслях,связанных со сливом нефтепродуктов. Изобретение относится к средствам слива и транспортировки светлых нефтепродуктов, может применяться во всех отраслях, связанных со сливом нефтепродуктов. Известен резервуар для жидкости,включающий в себя обечайку несимметрично по отношению к днищам размещена крышка, на которой закреплена сливно-наливная труба. Нижний конец сливно-наливной трубы установлен в отверстие кронштейна, а торец трубы снабжен приспособлением для повышения полноты слива жидкости. Обечайка резервуара снабжена кольцами жесткости, которые размещены вдоль продольной оси резервуара на заданном расстоянии друг от друга и закреплены на внутренней поверхности обечайки. В нижней части колец жесткости имеются вырезы, концы которых связаны между собой перемычками, выгнутыми в сторону осевой линии обечайки с образованием окон для свободного течения жидкости от дальнего днища к сливноналивной трубе. Все окна в кольцах жесткости имеют разную площадь, при этом площадь каждого последующего окна в направлении от сливноналивной трубы меньше площади предыдущего(А.с. СССР 1386532, кл. В 65 90/22, 1986). Недостатком этого резервуара является сложность и трудоемкость изготовления резервуара с кольцами жесткости, имеющими переменную длину дуги выреза и переменную длину перемычки в каждом кольце жесткости. Кроме того, требуется дополнительное технологическое оборудование для выгибания перемычек, что влечет дополнительные материальные и трудовые затраты. Наиболее близким к предлагаемому изобретению по технической сущности и взятым за прототип является резервуар для жидкости, содержащий корпус, выполненный из обечайки с днищами. На обечайке несимметрично по отношению к днищам размещена крышка, при этом резервуар снабжен надувным-плавающим поршнем, закрепленный на внутренней торцовой части резервуара(Инновационный патент РК 26375, МПК 65 90/22, 2012, прототип). Недостатком этого резервуара является неспособность поглощать избыточную энергию при движении цистерны. Задача изобретения является обеспечение безопасности и полноты слива нефтепродукта из резервуара. Техническим результатом предлагаемого изобретения является обеспечение безопасности при перевозке наливных грузов, наиболее полный слив и компенсация колебательного волнения жидкости. Резервуар для жидкости, содержащий корпус,выполненный из обечайки с днищами, на обечайке несимметрично по отношению к днищам размещена крышка, при этом резервуар снабжен надувным поршнем, закрепленный на внутренней торцовой части резервуара. Конструкция резервуара состоит из 2-х внутренних слоев из полиэтилена и внешнего слоя из тканного полипропилена. Ни один из слоев не имеет продольных швов, что гарантирует дополнительный запас прочности и износоустойчивости. Уникальный дизайн позволяет контролировать колебательные волнения жидкости внутри резервуара и давление на боковые стенки контейнера, тем самым предотвращая его деформацию. Растяжимость ПЭ материала достигает 750. При высокой растяжимости внутренних слоев,углепластиковые ленты,вплетенные во внешнюю ПП оболочку образуют прочный каркас, позволяющий контролировать динамику жидкости во время транспортировки. На фиг. представлена схема резервуара для жидкости. Резервуар для жидкостей состоит из корпуса 1, обечайки с днищами 2, на обечайке несимметрично по отношению к днищам размещена крышка 3 и надувной поршень 4. Резервуар с надувным поршнем 4 работает следующим образом. При наливе и дальнейшей транспортировке нефтепродукта данный надувной поршень 4 занимает крайнее положение, у одного из торцов цистерны. При движении надувной поршень позволяет компенсировать колебательные волнения жидкости внутри резервуара и давление на боковые стенки контейнера, исключая его деформацию и поглощая избыточную энергию жидкой среды. При сливе нефтепродукта через сливную трубу 7,устанавливают плавающий поршень с торца 5 резервуара 6, через сливной клапан 8 подают давление воздуха. Под действием давления воздуха надувной поршень 4 начинает перемещаться,вытесняя тем самым нефтепродукт через сливной клапан 9. Занимая противоположное крайнее положение относительно исходного, надувной плавающий поршень 4 полностью вытесняет светлые нефтепродукты из резервуара 6. ФОРМУЛА ИЗОБРЕТЕНИЯ Резервуар для жидкости, содержащий корпус,выполненный из обечайки с днищами, на обечайке несимметрично по отношению к днищам размещена крышка, отличающиеся тем, что резервуар снабжен армированным надувным поршнем,закрепленным на внутренней поверхности резервуара.
