Устройство для укрытия кузова сельскохозяйственного автомобиля

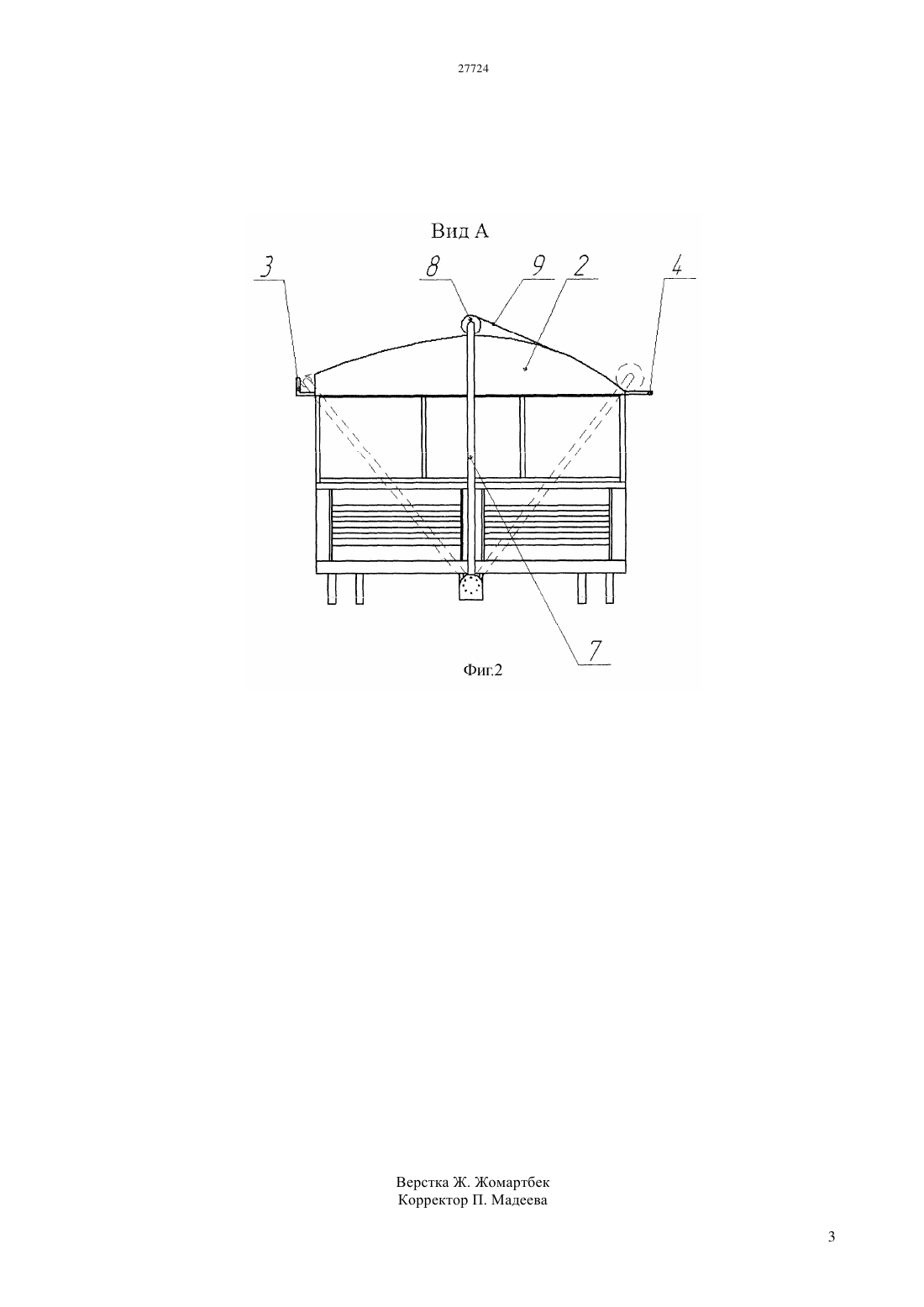

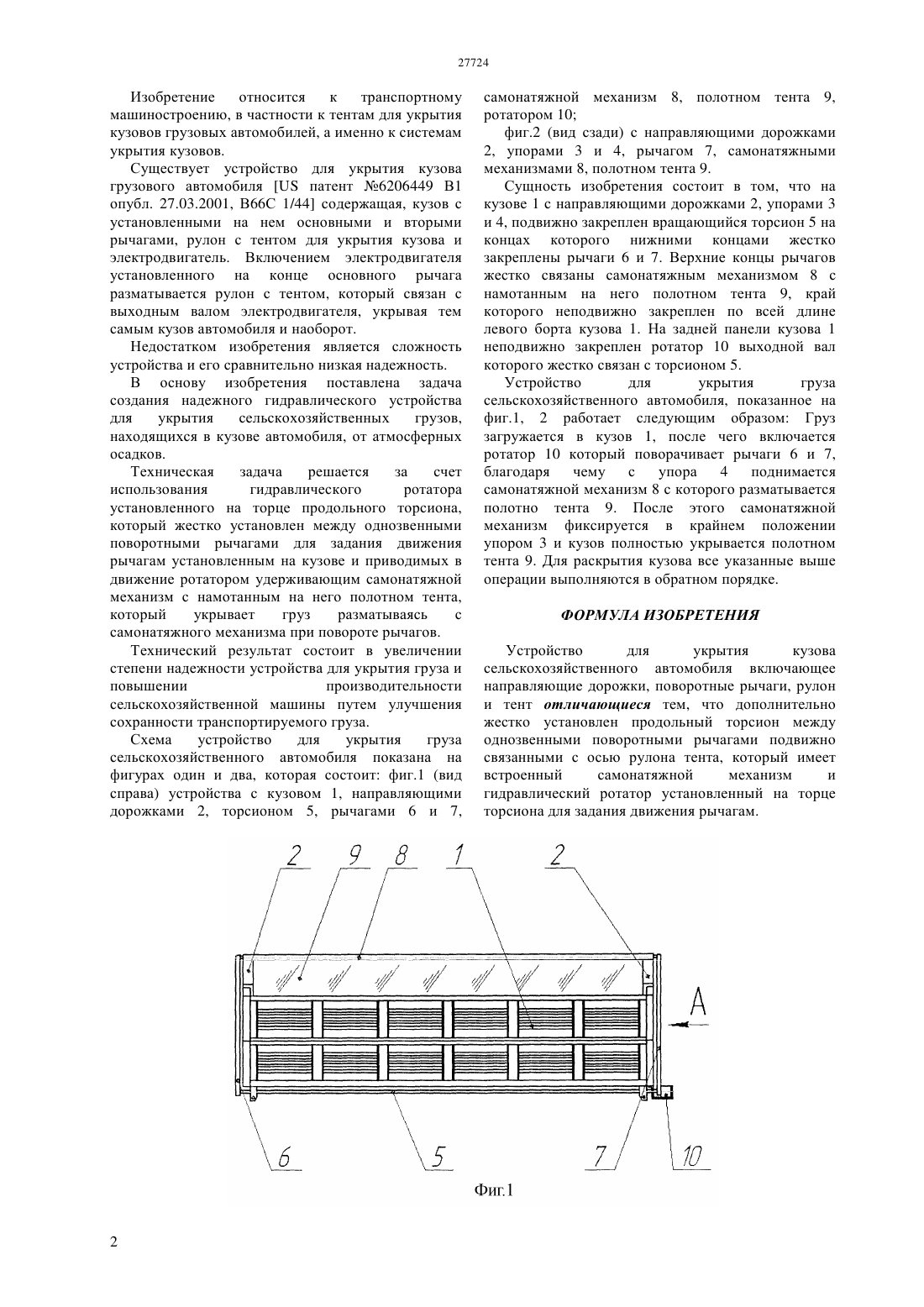

(51) 60 11/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ кузовов грузовых автомобилей, а именно к системам укрытия кузовов. Защита груза от атмосферных осадков осуществляется путем укрытия кузова тентом, за счет ротатора который поворачивает рычаги,благодаря чему с упора поднимается самонатяжной механизм с которого разматывается полотно тента. После этого самонатяжной механизм фиксируется в крайнем положении упором и кузов полностью укрывается полотном тента. Для раскрытия кузова все указанные выше операции выполняются в обратном порядке. Технический результат заключается в увеличении степени надежности устройства для укрытия груза и повышении производительности сельскохозяйственной машины путем улучшения сохранности транспортируемого груза.(72) Досмаганбет Перизат Мараткызы Манатбай Айдана Кенжеболаткызы Сыздыкбеков Нуртай Турсунович Искакова Толкын Канатовна Багадилов Куат Багадилович Абдусалямов Нурлан Нурбекович(73) Учреждение Алматинский гуманитарнотехнический университет(54) УСТРОЙСТВО ДЛЯ УКРЫТИЯ КУЗОВА СЕЛЬСКОХОЗЯЙСТВЕННОГО АВТОМОБИЛЯ Изобретение относится к транспортному машиностроению, в частности к тентам для укрытия кузовов грузовых автомобилей, а именно к системам укрытия кузовов. Существует устройство для укрытия кузова грузового автомобиляпатент 6206449 В 1 опубл. 27.03.2001, В 66 С 1/44 содержащая, кузов с установленными на нем основными и вторыми рычагами, рулон с тентом для укрытия кузова и электродвигатель. Включением электродвигателя установленного на конце основного рычага разматывается рулон с тентом, который связан с выходным валом электродвигателя, укрывая тем самым кузов автомобиля и наоборот. Недостатком изобретения является сложность устройства и его сравнительно низкая надежность. В основу изобретения поставлена задача создания надежного гидравлического устройства для укрытия сельскохозяйственных грузов,находящихся в кузове автомобиля, от атмосферных осадков. Техническая задача решается за счет использования гидравлического ротатора установленного на торце продольного торсиона,который жестко установлен между однозвенными поворотными рычагами для задания движения рычагам установленным на кузове и приводимых в движение ротатором удерживающим самонатяжной механизм с намотанным на него полотном тента,который укрывает груз разматываясь с самонатяжного механизма при повороте рычагов. Технический результат состоит в увеличении степени надежности устройства для укрытия груза и повышении производительности сельскохозяйственной машины путем улучшения сохранности транспортируемого груза. Схема устройство для укрытия груза сельскохозяйственного автомобиля показана на фигурах один и два, которая состоит фиг.1 (вид справа) устройства с кузовом 1, направляющими дорожками 2, торсионом 5, рычагами 6 и 7, 2 самонатяжной механизм 8, полотном тента 9,ротатором 10 фиг.2 (вид сзади) с направляющими дорожками 2, упорами 3 и 4, рычагом 7, самонатяжными механизмами 8, полотном тента 9. Сущность изобретения состоит в том, что на кузове 1 с направляющими дорожками 2, упорами 3 и 4, подвижно закреплен вращающийся торсион 5 на концах которого нижними концами жестко закреплены рычаги 6 и 7. Верхние концы рычагов жестко связаны самонатяжным механизмом 8 с намотанным на него полотном тента 9, край которого неподвижно закреплен по всей длине левого борта кузова 1. На задней панели кузова 1 неподвижно закреплен ротатор 10 выходной вал которого жестко связан с торсионом 5. Устройство для укрытия груза сельскохозяйственного автомобиля, показанное на фиг.1, 2 работает следующим образом Груз загружается в кузов 1, после чего включается ротатор 10 который поворачивает рычаги 6 и 7,благодаря чему с упора 4 поднимается самонатяжной механизм 8 с которого разматывается полотно тента 9. После этого самонатяжной механизм фиксируется в крайнем положении упором 3 и кузов полностью укрывается полотном тента 9. Для раскрытия кузова все указанные выше операции выполняются в обратном порядке. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для укрытия кузова сельскохозяйственного автомобиля включающее направляющие дорожки, поворотные рычаги, рулон и тент отличающиеся тем, что дополнительно жестко установлен продольный торсион между однозвенными поворотными рычагами подвижно связанными с осью рулона тента, который имеет встроенный самонатяжной механизм и гидравлический ротатор установленный на торце торсиона для задания движения рычагам.
