Устройство для беспыльной перегрузки разрушенной горной массы для ленточных конвейеров

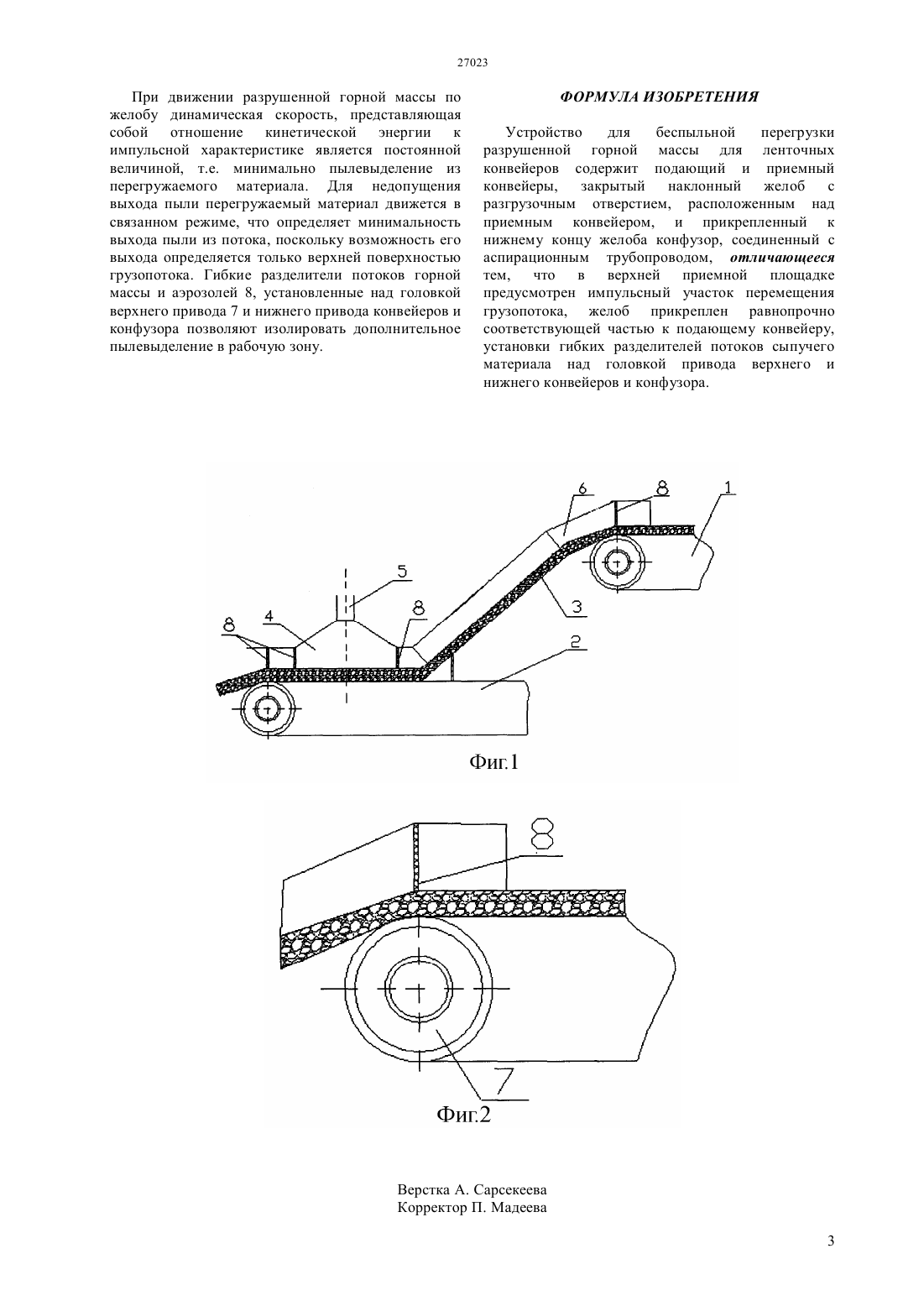

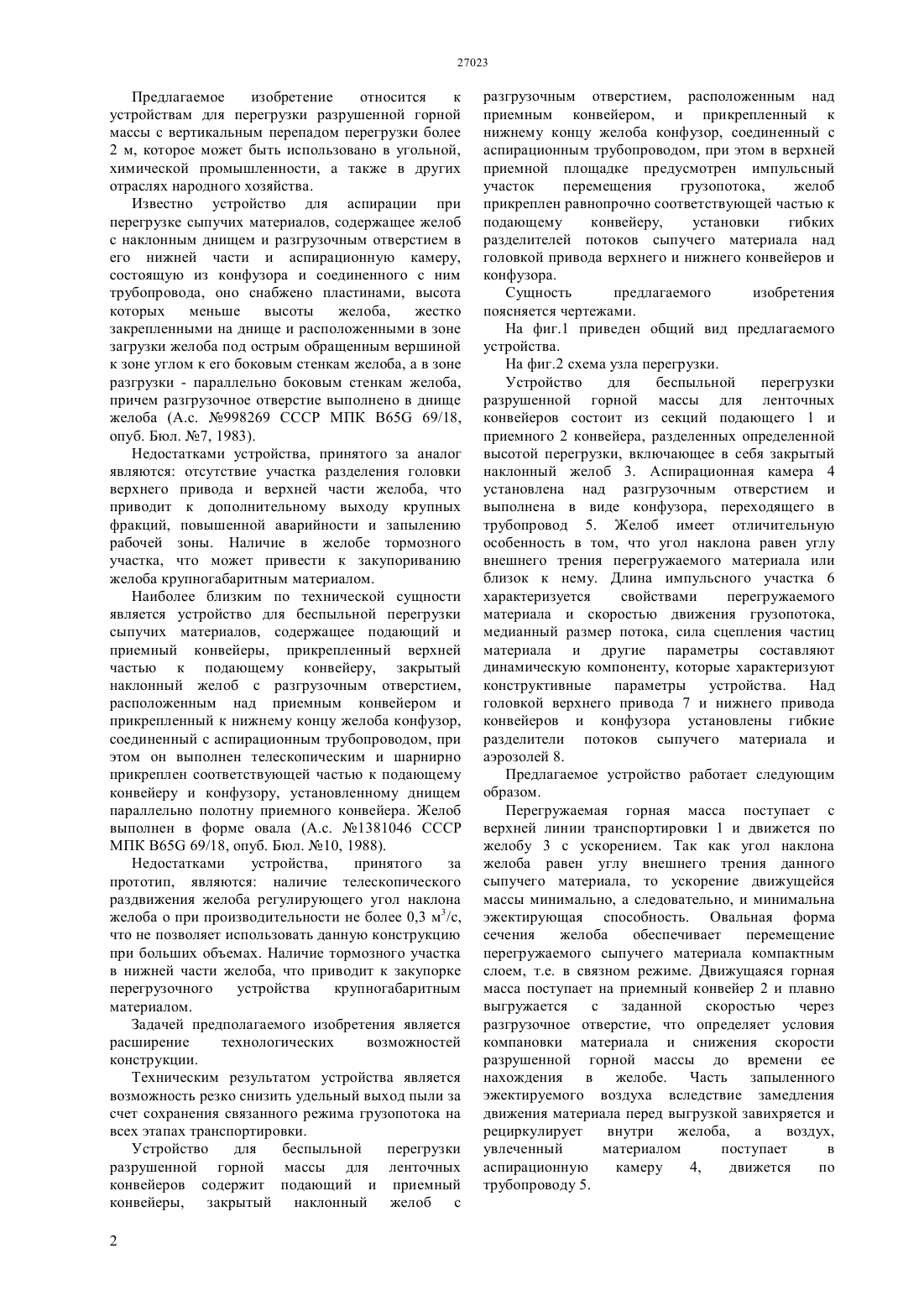

(51) 62 69/18 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ промышленности, а также в других отраслях народного хозяйства. Задачей предполагаемого изобретения является расширение технологических возможностей конструкции. Устройство для беспыльной перегрузки разрушенной горной массы для ленточных конвейеров содержит подающий и приемный конвейеры, закрытый наклонный желоб с разгрузочным отверстием, расположенным над приемным конвейером, и прикрепленный к нижнему концу желоба конфузор, соединенный с аспирационным трубопроводом, отличающееся тем,что в верхней приемной площадке предусмотрен импульсный участок перемещения грузопотока,желоб прикреплен равнопрочно соответствующей частью к подающему конвейеру, установлено 4 гибких разделителя потоков сыпучего материала и аэрозолей над головкой привода верхнего и нижнего конвейеров и конфузора. Техническим результатом устройства является возможность резко снизить удельный выход пыли за счет сохранения связанного режима грузопотока на всех этапах транспортировки.(72) Харьковский Виктор Сергеевич Плотников Валерий Михайлович Шарипов Ниль Халяфович Дрижд Николай Александрович Турчина Евгения Михайловна Харламова Анна Владимировна Алиев Талгат Нурланович Жолмагамбетов Нурбек Рыспекович Заяц Владимир Александрович Балыкбаев Бектур Хайроллович Гончаров Юрий Николаевич Бурыкина Анжелика Геннадьевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный технический университет Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ БЕСПЫЛЬНОЙ ПЕРЕГРУЗКИ РАЗРУШЕННОЙ ГОРНОЙ МАССЫ ДЛЯ ЛЕНТОЧНЫХ КОНВЕЙЕРОВ.(57) Предлагаемое изобретение относится к устройствам для перегрузки разрушенной горной массы и сыпучих материалов с вертикальным перепадом перегрузки более 2 м, которое может быть использовано в угольной, химической Предлагаемое изобретение относится к устройствам для перегрузки разрушенной горной массы с вертикальным перепадом перегрузки более 2 м, которое может быть использовано в угольной,химической промышленности, а также в других отраслях народного хозяйства. Известно устройство для аспирации при перегрузке сыпучих материалов, содержащее желоб с наклонным днищем и разгрузочным отверстием в его нижней части и аспирационную камеру,состоящую из конфузора и соединенного с ним трубопровода, оно снабжено пластинами, высота которых меньше высоты желоба,жестко закрепленными на днище и расположенными в зоне загрузки желоба под острым обращенным вершиной к зоне углом к его боковым стенкам желоба, а в зоне разгрузки - параллельно боковым стенкам желоба,причем разгрузочное отверстие выполнено в днище желоба (А.с. 998269 СССР МПК В 65 69/18,опуб. Бюл. 7, 1983). Недостатками устройства, принятого за аналог являются отсутствие участка разделения головки верхнего привода и верхней части желоба, что приводит к дополнительному выходу крупных фракций, повышенной аварийности и запылению рабочей зоны. Наличие в желобе тормозного участка, что может привести к закупориванию желоба крупногабаритным материалом. Наиболее близким по технической сущности является устройство для беспыльной перегрузки сыпучих материалов, содержащее подающий и приемный конвейеры, прикрепленный верхней частью к подающему конвейеру, закрытый наклонный желоб с разгрузочным отверстием,расположенным над приемным конвейером и прикрепленный к нижнему концу желоба конфузор,соединенный с аспирационным трубопроводом, при этом он выполнен телескопическим и шарнирно прикреплен соответствующей частью к подающему конвейеру и конфузору, установленному днищем параллельно полотну приемного конвейера. Желоб выполнен в форме овала (А.с. 1381046 СССР МПК В 65 69/18, опуб. Бюл. 10, 1988). Недостатками устройства,принятого за прототип, являются наличие телескопического раздвижения желоба регулирующего угол наклона желоба о при производительности не более 0,3 м 3/с,что не позволяет использовать данную конструкцию при больших объемах. Наличие тормозного участка в нижней части желоба, что приводит к закупорке перегрузочного устройства крупногабаритным материалом. Задачей предполагаемого изобретения является расширение технологических возможностей конструкции. Техническим результатом устройства является возможность резко снизить удельный выход пыли за счет сохранения связанного режима грузопотока на всех этапах транспортировки. Устройство для беспыльной перегрузки разрушенной горной массы для ленточных конвейеров содержит подающий и приемный конвейеры, закрытый наклонный желоб с 2 разгрузочным отверстием, расположенным над приемным конвейером, и прикрепленный к нижнему концу желоба конфузор, соединенный с аспирационным трубопроводом, при этом в верхней приемной площадке предусмотрен импульсный участок перемещения грузопотока,желоб прикреплен равнопрочно соответствующей частью к подающему конвейеру,установки гибких разделителей потоков сыпучего материала над головкой привода верхнего и нижнего конвейеров и конфузора. Сущность предлагаемого изобретения поясняется чертежами. На фиг.1 приведен общий вид предлагаемого устройства. На фиг.2 схема узла перегрузки. Устройство для беспыльной перегрузки разрушенной горной массы для ленточных конвейеров состоит из секций подающего 1 и приемного 2 конвейера, разделенных определенной высотой перегрузки, включающее в себя закрытый наклонный желоб 3. Аспирационная камера 4 установлена над разгрузочным отверстием и выполнена в виде конфузора, переходящего в трубопровод 5. Желоб имеет отличительную особенность в том, что угол наклона равен углу внешнего трения перегружаемого материала или близок к нему. Длина импульсного участка 6 характеризуется свойствами перегружаемого материала и скоростью движения грузопотока,медианный размер потока, сила сцепления частиц материала и другие параметры составляют динамическую компоненту, которые характеризуют конструктивные параметры устройства. Над головкой верхнего привода 7 и нижнего привода конвейеров и конфузора установлены гибкие разделители потоков сыпучего материала и аэрозолей 8. Предлагаемое устройство работает следующим образом. Перегружаемая горная масса поступает с верхней линии транспортировки 1 и движется по желобу 3 с ускорением. Так как угол наклона желоба равен углу внешнего трения данного сыпучего материала, то ускорение движущейся массы минимально, а следовательно, и минимальна эжектирующая способность. Овальная форма сечения желоба обеспечивает перемещение перегружаемого сыпучего материала компактным слоем, т.е. в связном режиме. Движущаяся горная масса поступает на приемный конвейер 2 и плавно выгружается с заданной скоростью через разгрузочное отверстие, что определяет условия компановки материала и снижения скорости разрушенной горной массы до времени ее нахождения в желобе. Часть запыленного эжектируемого воздуха вследствие замедления движения материала перед выгрузкой завихряется и рециркулирует внутри желоба,а воздух,увлеченный материалом поступает в аспирационную камеру 4,движется по трубопроводу 5. При движении разрушенной горной массы по желобу динамическая скорость, представляющая собой отношение кинетической энергии к импульсной характеристике является постоянной величиной, т.е. минимально пылевыделение из перегружаемого материала. Для недопущения выхода пыли перегружаемый материал движется в связанном режиме, что определяет минимальность выхода пыли из потока, поскольку возможность его выхода определяется только верхней поверхностью грузопотока. Гибкие разделители потоков горной массы и аэрозолей 8, установленные над головкой верхнего привода 7 и нижнего привода конвейеров и конфузора позволяют изолировать дополнительное пылевыделение в рабочую зону. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для беспыльной перегрузки разрушенной горной массы для ленточных конвейеров содержит подающий и приемный конвейеры, закрытый наклонный желоб с разгрузочным отверстием, расположенным над приемным конвейером, и прикрепленный к нижнему концу желоба конфузор, соединенный с аспирационным трубопроводом, отличающееся тем, что в верхней приемной площадке предусмотрен импульсный участок перемещения грузопотока, желоб прикреплен равнопрочно соответствующей частью к подающему конвейеру,установки гибких разделителей потоков сыпучего материала над головкой привода верхнего и нижнего конвейеров и конфузора.
