Вяжущее

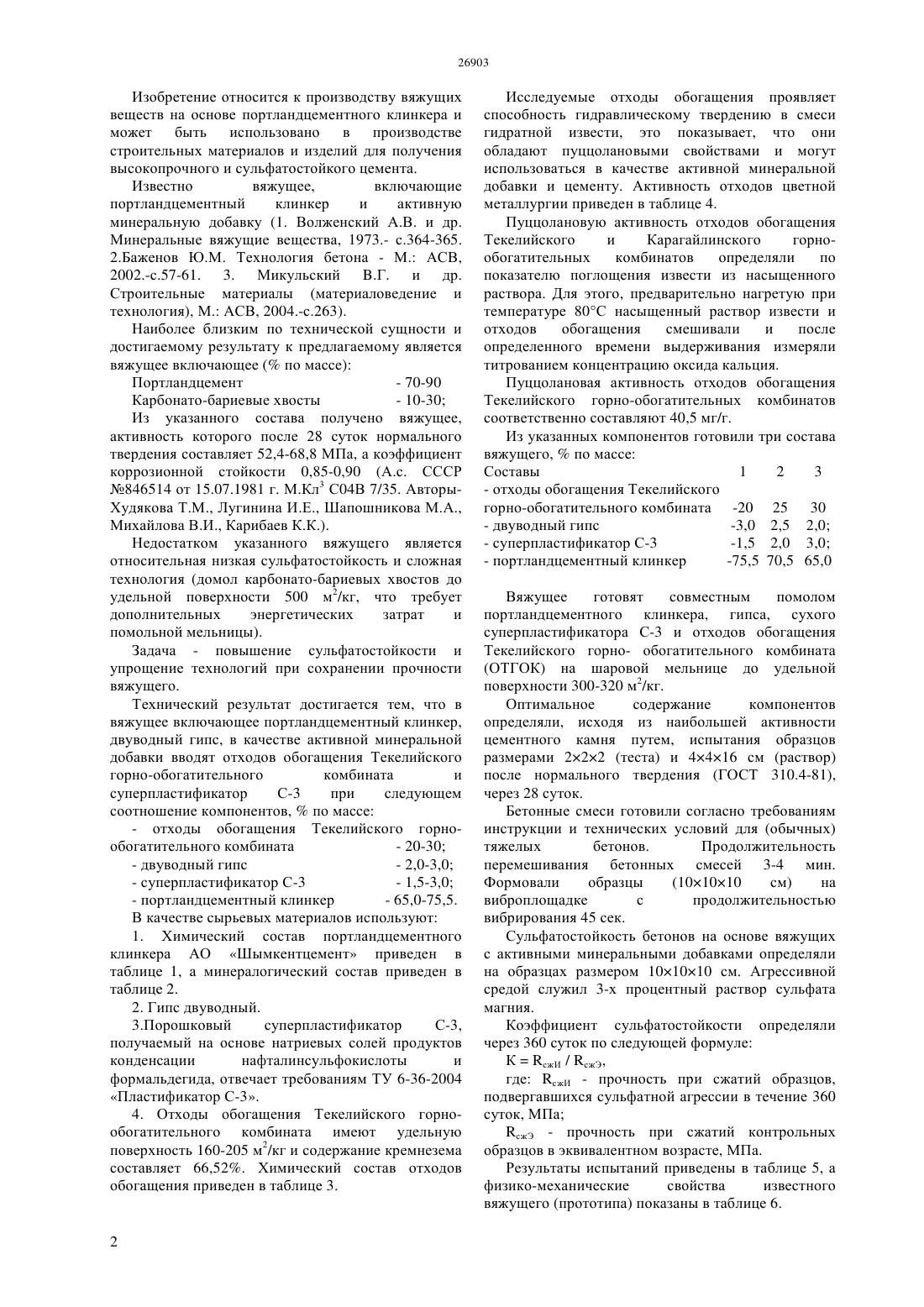

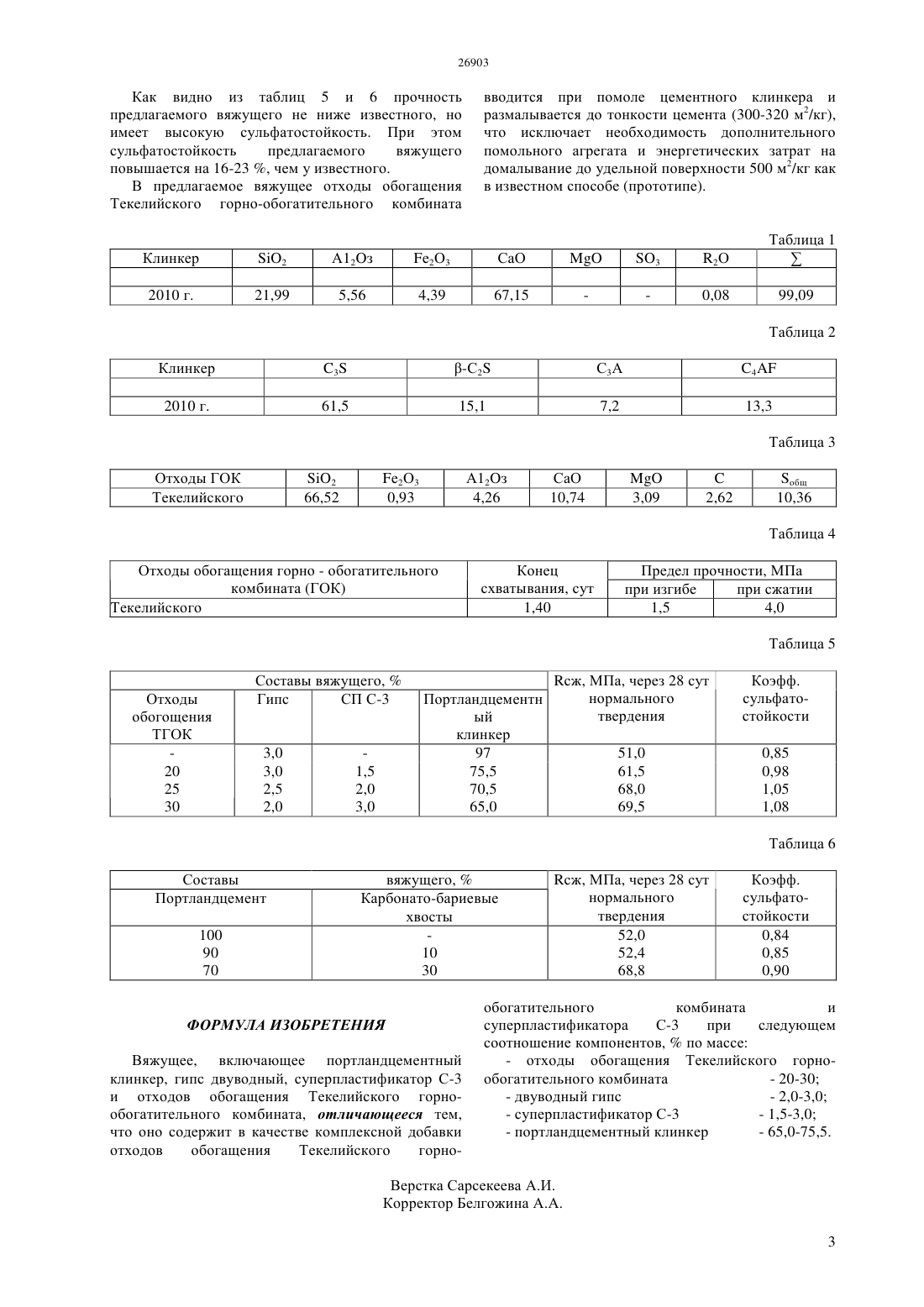

(51) 04 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ обогатительного комбината, отличается тем, что оно содержит в качестве комплексной добавки отходов обогащения Текелийского горно- обогатительного комбината и суперпластификатора С-3 при следующем соотношение компонентов,по массе- отходы обогащения Текелийского горнообогатительного комбината- 65,0-75,5. Технический результат повышение сульфатостойкости и упрощение технологии при сохранении марочной прочности вяжущего.(76) Жакипбеков Шарипхан Касымбекович Шалтабаева Салтанат Турарбековна Жакипбеков Даурен Шарипханович Есельбаева Алмагуль Голаудиновна(57) Изобретение Вяжущее относится к области строительных материалов и изделий. Вяжущее, включающее портландцементный клинкер, гипс двуводный, суперпластификатор С-3 и отходов обогащения Текелийского горно 26903 Изобретение относится к производству вяжущих веществ на основе портландцементного клинкера и может быть использовано в производстве строительных материалов и изделий для получения высокопрочного и сульфатостойкого цемента. Известно вяжущее,включающие портландцементный клинкер и активную минеральную добавку (1. Волженский А.В. и др. Минеральные вяжущие вещества, 1973.- с.364-365. 2.Баженов Ю.М. Технология бетона - М. АСВ,2002.-с.57-61. 3. Микульский .Г. и др. Строительные материалы (материаловедение и технология), М. АСВ, 2004.-с.263). Наиболее близким по технической сущности и достигаемому результату к предлагаемому является вяжущее включающее ( по массе) Портландцемент- 10-30 Из указанного состава получено вяжущее,активность которого после 28 суток нормального твердения составляет 52,4-68,8 МПа, а коэффициент коррозионной стойкости 0,85-0,90 (А.с. СССР 846514 от 15.07.1981 г. М.Кл 3 С 04 В 7/35. АвторыХудякова Т.М., Лугинина И.Е., Шапошникова М.А.,Михайлова В.И., Карибаев К.К.). Недостатком указанного вяжущего является относительная низкая сульфатостойкость и сложная технология (домол карбонато-бариевых хвостов до удельной поверхности 500 м 2/кг, что требует дополнительных энергетических затрат и помольной мельницы). Задача - повышение сульфатостойкости и упрощение технологий при сохранении прочности вяжущего. Технический результат достигается тем, что в вяжущее включающее портландцементный клинкер,двуводный гипс, в качестве активной минеральной добавки вводят отходов обогащения Текелийского горно-обогатительного комбината и суперпластификатор С-3 при следующем соотношение компонентов,по массе- отходы обогащения Текелийского горнообогатительного комбината- 65,0-75,5. В качестве сырьевых материалов используют 1. Химический состав портландцементного клинкера АО Шымкентцемент приведен в таблице 1, а минералогический состав приведен в таблице 2. 2. Гипс двуводный. 3.Порошковый суперпластификатор С-3,получаемый на основе натриевых солей продуктов конденсации нафталинсульфокислоты и формальдегида, отвечает требованиям ТУ 6-36-2004 Пластификатор С-3. 4. Отходы обогащения Текелийского горнообогатительного комбината имеют удельную поверхность 160-205 м 2/кг и содержание кремнезема составляет 66,52. Химический состав отходов обогащения приведен в таблице 3. Исследуемые отходы обогащения проявляет способность гидравлическому твердению в смеси гидратной извести, это показывает, что они обладают пуццолановыми свойствами и могут использоваться в качестве активной минеральной добавки и цементу. Активность отходов цветной металлургии приведен в таблице 4. Пуццолановую активность отходов обогащения Текелийского и Карагайлинского горнообогатительных комбинатов определяли по показателю поглощения извести из насыщенного раствора. Для этого, предварительно нагретую при температуре 80 С насыщенный раствор извести и отходов обогащения смешивали и после определенного времени выдерживания измеряли титрованием концентрацию оксида кальция. Пуццолановая активность отходов обогащения Текелийского горно-обогатительных комбинатов соответственно составляют 40,5 мг/г. Из указанных компонентов готовили три состава вяжущего,по массе Составы 1 2 3- отходы обогащения Текелийского горно-обогатительного комбината -20 25 30-75,5 70,5 65,0 Вяжущее готовят совместным помолом портландцементного клинкера, гипса, сухого суперпластификатора С-3 и отходов обогащения Текелийского горно- обогатительного комбината(ОТГОК) на шаровой мельнице до удельной поверхности 300-320 м 2/кг. Оптимальное содержание компонентов определяли, исходя из наибольшей активности цементного камня путем, испытания образцов размерами 222 (теста) и 4416 см (раствор) после нормального твердения (ГОСТ 310.4-81),через 28 суток. Бетонные смеси готовили согласно требованиям инструкции и технических условий для (обычных) тяжелых бетонов. Продолжительность перемешивания бетонных смесей 3-4 мин. Формовали образцы(101010 см) на виброплощадке с продолжительностью вибрирования 45 сек. Сульфатостойкость бетонов на основе вяжущих с активными минеральными добавками определяли на образцах размером 101010 см. Агрессивной средой служил 3-х процентный раствор сульфата магния. Коэффициент сульфатостойкости определяли через 360 суток по следующей формуле КсжИ / сжЭ,где сжИ - прочность при сжатий образцов,подвергавшихся сульфатной агрессии в течение 360 суток, МПа сжЭ - прочность при сжатий контрольных образцов в эквивалентном возрасте, МПа. Результаты испытаний приведены в таблице 5, а физико-механические свойства известного вяжущего (прототипа) показаны в таблице 6. Как видно из таблиц 5 и 6 прочность предлагаемого вяжущего не ниже известного, но имеет высокую сульфатостойкость. При этом сульфатостойкость предлагаемого вяжущего повышается на 16-23 , чем у известного. В предлагаемое вяжущее отходы обогащения Текелийского горно-обогатительного комбината вводится при помоле цементного клинкера и размалывается до тонкости цемента (300-320 м 2/кг),что исключает необходимость дополнительного помольного агрегата и энергетических затрат на домалывание до удельной поверхности 500 м 2/кг как в известном способе (прототипе). Отходы обогащения горно - обогатительного комбината (ГОК) Текелийского Предел прочности, МПа при изгибе при сжатии 1,5 4,0 Таблица 5 Отходы обогощения ТГОК 20 25 30 Портландцементн ый клинкер 97 75,5 70,5 65,0 ФОРМУЛА ИЗОБРЕТЕНИЯ Вяжущее, включающее портландцементный клинкер, гипс двуводный, суперпластификатор С-3 и отходов обогащения Текелийского горнообогатительного комбината, отличающееся тем,что оно содержит в качестве комплексной добавки отходов обогащения Текелийского горно сж, МПа, через 28 сут нормального твердения 52,0 52,4 68,8 обогатительного комбината и суперпластификатора С-3 при следующем соотношение компонентов,по массе- отходы обогащения Текелийского горнообогатительного комбината
