Система пылеулавливания

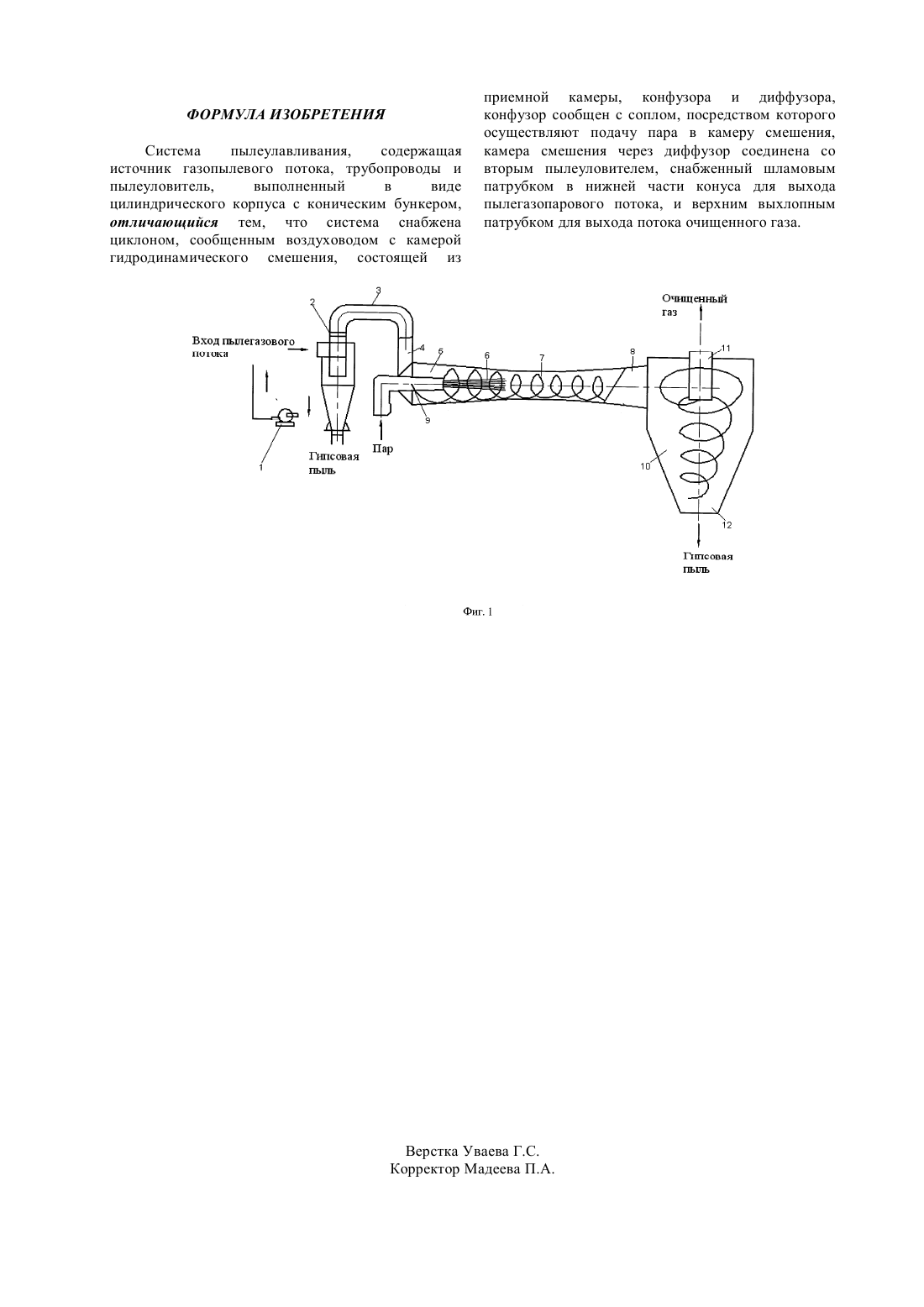

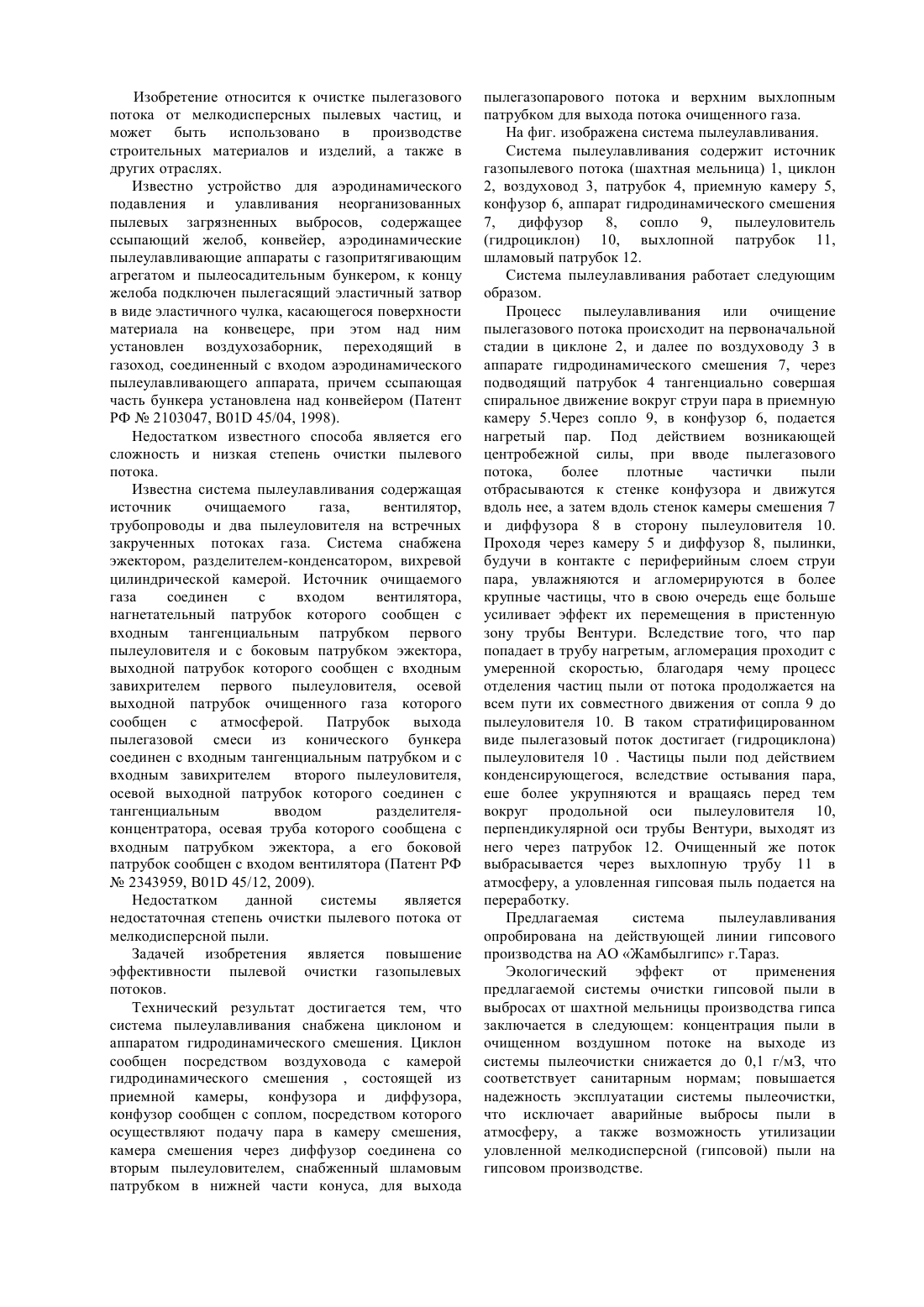

(51) 01 45/12 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ смешения, состоящей из приемной камеры,конфузора и диффузора, конфузор сообщен с соплом, посредством которого осуществляют подачу пара в камеру смешения, камера смешения через диффузор соединена со вторым пылеуловителем,снабженным шламовым патрубком в нижней части конуса для выхода пылегазопарового потока, и верхним выхлопным патрубком для выхода потока очищенного газа. Предлагаемая система пылеулавливания повышает надежность эксплуатации системы пылеочистки, что исключает аварийные выбросы пыли в атмосферу, а также возможность утилизации уловленной мелкодисперсной (гипсовой) пыли на гипсовом производстве.(72) Ташимов Лесбек Ташимович Мейрбеков Абдилда Турсунханович Раимбердиев Талжан Пердешович Тасжурекова Жазира Кудайбергеновна(73) Учреждение Международный КазахскоТурецкий университет им. Ходжи Ахмета Ясави(57) Изобретение относится к очистке пылегазового потока от мелкодисперсных пылевых частиц, и может быть использовано в производстве строительных материалов и изделий, а также в других отраслях. Система снабжена циклоном, сообщенным воздуховодом с камерой гидродинамического Изобретение относится к очистке пылегазового потока от мелкодисперсных пылевых частиц, и может быть использовано в производстве строительных материалов и изделий, а также в других отраслях. Известно устройство для аэродинамического подавления и улавливания неорганизованных пылевых загрязненных выбросов, содержащее ссыпающий желоб, конвейер, аэродинамические пылеулавливающие аппараты с газопритягивающим агрегатом и пылеосадительным бункером, к концу желоба подключен пылегасящий эластичный затвор в виде эластичного чулка, касающегося поверхности материала на конвецере, при этом над ним установлен воздухозаборник, переходящий в газоход, соединенный с входом аэродинамического пылеулавливающего аппарата, причем ссыпающая часть бункера установлена над конвейером (Патент РФ 2103047, 01 45/04, 1998). Недостатком известного способа является его сложность и низкая степень очистки пылевого потока. Известна система пылеулавливания содержащая источник очищаемого газа,вентилятор,трубопроводы и два пылеуловителя на встречных закрученных потоках газа. Система снабжена эжектором, разделителем-конденсатором, вихревой цилиндрической камерой. Источник очищаемого газа соединен с входом вентилятора,нагнетательный патрубок которого сообщен с входным тангенциальным патрубком первого пылеуловителя и с боковым патрубком эжектора,выходной патрубок которого сообщен с входным завихрителем первого пылеуловителя, осевой выходной патрубок очищенного газа которого сообщен с атмосферой. Патрубок выхода пылегазовой смеси из конического бункера соединен с входным тангенциальным патрубком и с входным завихрителем второго пылеуловителя,осевой выходной патрубок которого соединен с тангенциальным вводом разделителяконцентратора, осевая труба которого сообщена с входным патрубком эжектора, а его боковой патрубок сообщен с входом вентилятора (Патент РФ 2343959, 01 45/12, 2009). Недостатком данной системы является недостаточная степень очистки пылевого потока от мелкодисперсной пыли. Задачей изобретения является повышение эффективности пылевой очистки газопылевых потоков. Технический результат достигается тем, что система пылеулавливания снабжена циклоном и аппаратом гидродинамического смешения. Циклон сообщен посредством воздуховода с камерой гидродинамического смешения , состоящей из приемной камеры, конфузора и диффузора,конфузор сообщен с соплом, посредством которого осуществляют подачу пара в камеру смешения,камера смешения через диффузор соединена со вторым пылеуловителем, снабженный шламовым патрубком в нижней части конуса, для выхода пылегазопарового потока и верхним выхлопным патрубком для выхода потока очищенного газа. На фиг. изображена система пылеулавливания. Система пылеулавливания содержит источник газопылевого потока (шахтная мельница) 1, циклон 2, воздуховод 3, патрубок 4, приемную камеру 5,конфузор 6, аппарат гидродинамического смешения 7, диффузор 8, сопло 9, пылеуловитель(гидроциклон) 10, выхлопной патрубок 11,шламовый патрубок 12. Система пылеулавливания работает следующим образом. Процесс пылеулавливания или очищение пылегазового потока происходит на первоначальной стадии в циклоне 2, и далее по воздуховоду 3 в аппарате гидродинамического смешения 7, через подводящий патрубок 4 тангенциально совершая спиральное движение вокруг струи пара в приемную камеру 5.Через сопло 9, в конфузор 6, подается нагретый пар. Под действием возникающей центробежной силы, при вводе пылегазового потока,более плотные частички пыли отбрасываются к стенке конфузора и движутся вдоль нее, а затем вдоль стенок камеры смешения 7 и диффузора 8 в сторону пылеуловителя 10. Проходя через камеру 5 и диффузор 8, пылинки,будучи в контакте с периферийным слоем струи пара, увлажняются и агломерируются в более крупные частицы, что в свою очередь еще больше усиливает эффект их перемещения в пристенную зону трубы Вентури. Вследствие того, что пар попадает в трубу нагретым, агломерация проходит с умеренной скоростью, благодаря чему процесс отделения частиц пыли от потока продолжается на всем пути их совместного движения от сопла 9 до пылеуловителя 10. В таком стратифицированном виде пылегазовый поток достигает (гидроциклона) пылеуловителя 10 . Частицы пыли под действием конденсирующегося, вследствие остывания пара,еше более укрупняются и вращаясь перед тем вокруг продольной оси пылеуловителя 10,перпендикулярной оси трубы Вентури, выходят из него через патрубок 12. Очищенный же поток выбрасывается через выхлопную трубу 11 в атмосферу, а уловленная гипсовая пыль подается на переработку. Предлагаемая система пылеулавливания опробирована на действующей линии гипсового производства на АО Жамбылгипс г.Тараз. Экологический эффект от применения предлагаемой системы очистки гипсовой пыли в выбросах от шахтной мельницы производства гипса заключается в следующем концентрация пыли в очищенном воздушном потоке на выходе из системы пылеочистки снижается до 0,1 г/мЗ, что соответствует санитарным нормам повышается надежность эксплуатации системы пылеочистки,что исключает аварийные выбросы пыли в атмосферу, а также возможность утилизации уловленной мелкодисперсной (гипсовой) пыли на гипсовом производстве. ФОРМУЛА ИЗОБРЕТЕНИЯ Система пылеулавливания,содержащая источник газопылевого потока, трубопроводы и пылеуловитель,выполненный в виде цилиндрического корпуса с коническим бункером,отличающийся тем, что система снабжена циклоном, сообщенным воздуховодом с камерой гидродинамического смешения, состоящей из приемной камеры, конфузора и диффузора,конфузор сообщен с соплом, посредством которого осуществляют подачу пара в камеру смешения,камера смешения через диффузор соединена со вторым пылеуловителем, снабженный шламовым патрубком в нижней части конуса для выхода пылегазопарового потока, и верхним выхлопным патрубком для выхода потока очищенного газа.
