Устройство для очистки дымовых газов

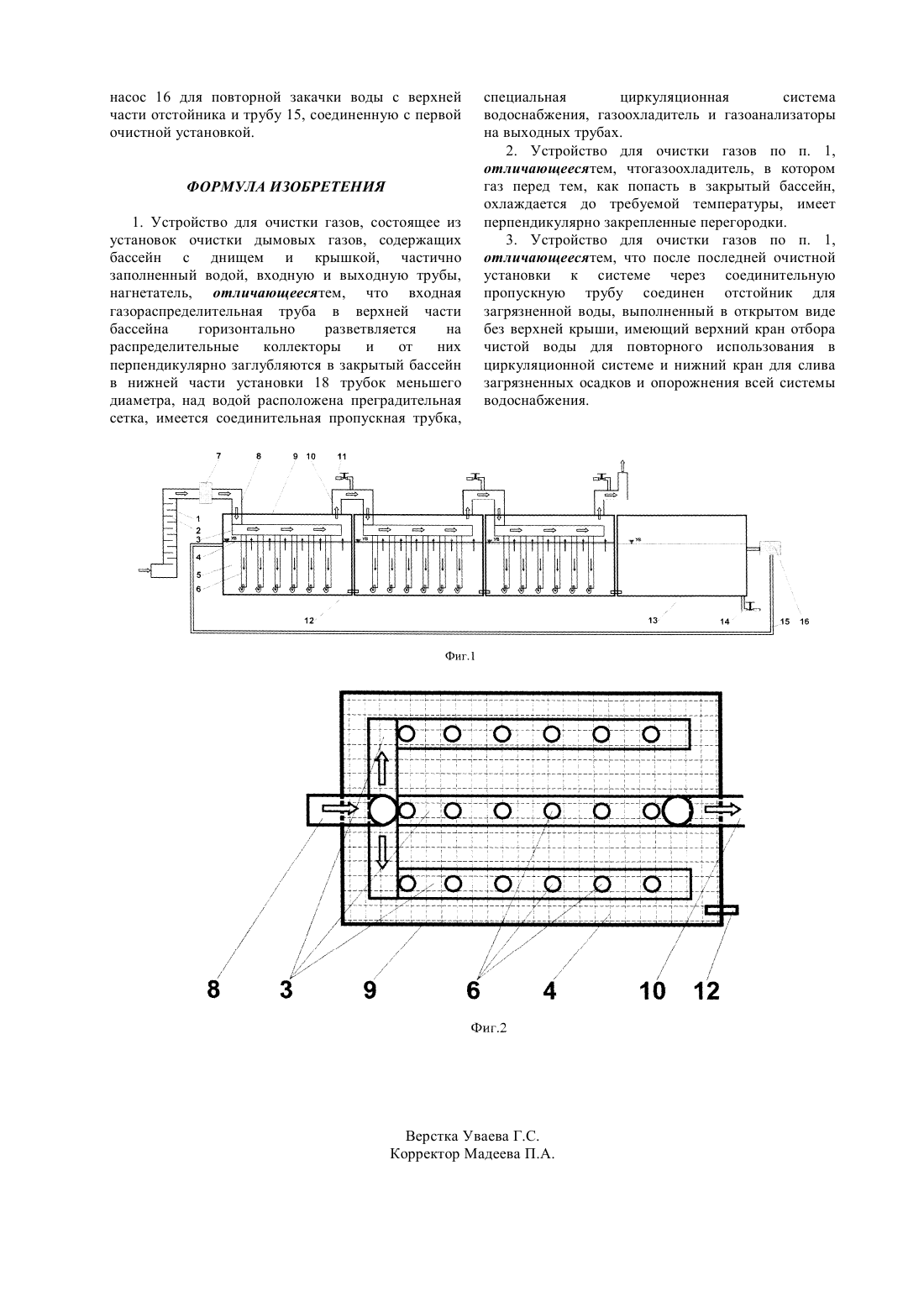

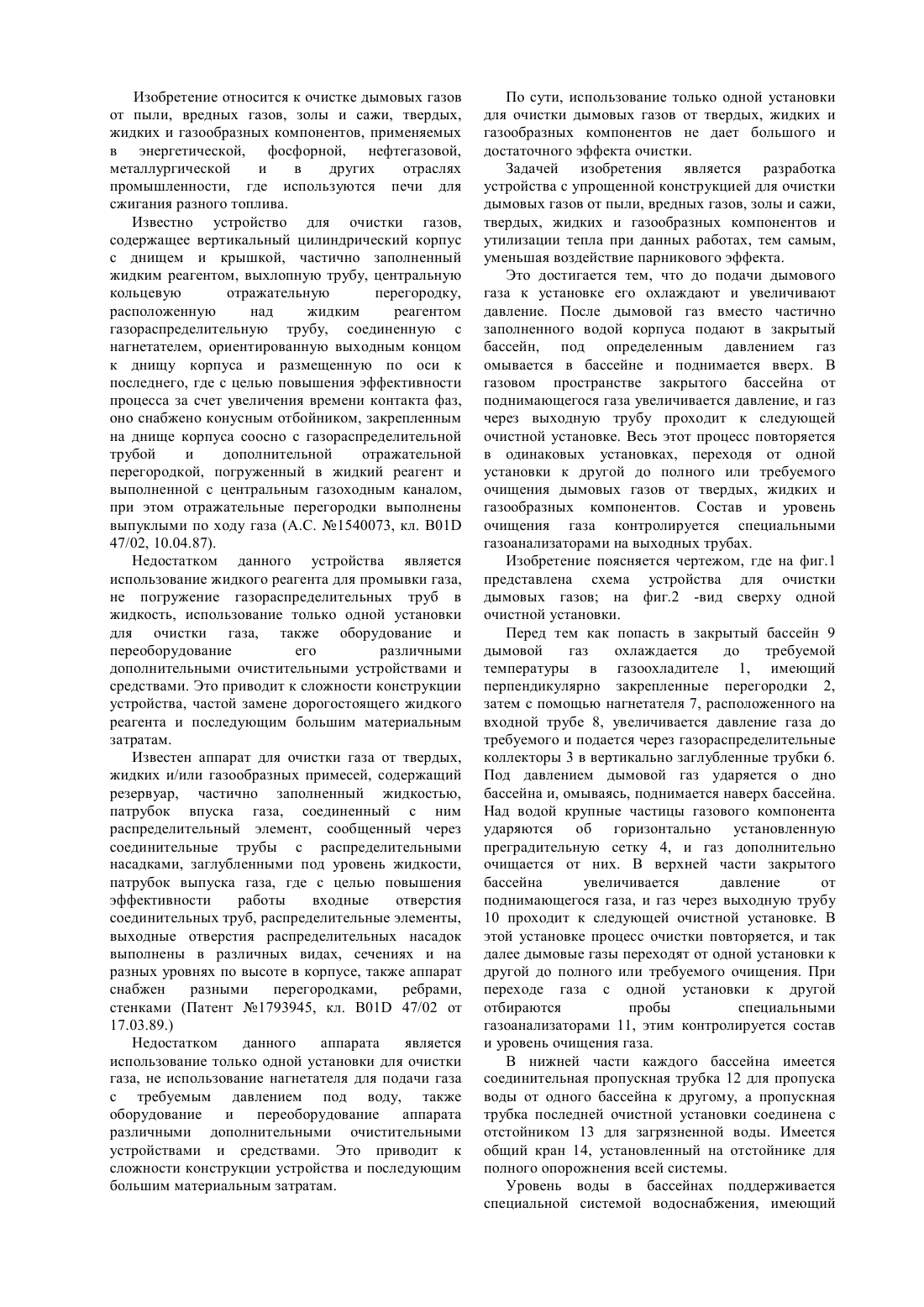

(51) 01 47/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ закрытого бассейна от поднимающегося газа увеличивается давление, и газ через выходную трубу проходит к следующей очистной установке. Весь этот процесс повторяется в одинаковых установках, переходя от одной установки к другой до полного или требуемого очищения дымовых газов от твердых, жидких и газообразных компонентов. Состав и уровень очищения газа контролируется специальными газоанализаторами на выходных трубах. Предлагаемое устройство улучшает очистку дымовых газов, упрощает конструкцию устройства,уменьшает затраты на очистку, увеличивает надежность работы, улучшает экологию и способствует утилизации теплоты при данных работах, тем самым уменьшает воздействие парникового эффекта.(76) Абдрахманов Сафиулла Шилбек Кенжеали ошарбайлы Манапбаев Бауыржан Жарканбекович Абдрахманов Руслан Сафиуллаевич(54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ДЫМОВЫХ ГАЗОВ(57) Использование очистка дымовых газов от пыли, вредных газов, золы и сажи, твердых, жидких и газообразных компонентов. Сущность изобретения до подачи дымового газа к установке его охлаждают и увеличивают давление. Дымовой газ подают в закрытый бассейн, под определенным давлением газ омывается в нем и поднимается вверх. В газовом пространстве Изобретение относится к очистке дымовых газов от пыли, вредных газов, золы и сажи, твердых,жидких и газообразных компонентов, применяемых в энергетической, фосфорной, нефтегазовой,металлургической и в других отраслях промышленности, где используются печи для сжигания разного топлива. Известно устройство для очистки газов,содержащее вертикальный цилиндрический корпус с днищем и крышкой, частично заполненный жидким реагентом, выхлопную трубу, центральную кольцевую отражательную перегородку,расположенную над жидким реагентом газораспределительную трубу, соединенную с нагнетателем, ориентированную выходным концом к днищу корпуса и размещенную по оси к последнего, где с целью повышения эффективности процесса за счет увеличения времени контакта фаз,оно снабжено конусным отбойником, закрепленным на днище корпуса соосно с газораспределительной трубой и дополнительной отражательной перегородкой, погруженный в жидкий реагент и выполненной с центральным газоходным каналом,при этом отражательные перегородки выполнены выпуклыми по ходу газа (А.С. 1540073, кл. 01 47/02, 10.04.87). Недостатком данного устройства является использование жидкого реагента для промывки газа,не погружение газораспределительных труб в жидкость, использование только одной установки для очистки газа, также оборудование и переоборудование его различными дополнительными очистительными устройствами и средствами. Это приводит к сложности конструкции устройства, частой замене дорогостоящего жидкого реагента и последующим большим материальным затратам. Известен аппарат для очистки газа от твердых,жидких и/или газообразных примесей, содержащий резервуар, частично заполненный жидкостью,патрубок впуска газа, соединенный с ним распределительный элемент, сообщенный через соединительные трубы с распределительными насадками, заглубленными под уровень жидкости,патрубок выпуска газа, где с целью повышения эффективности работы входные отверстия соединительных труб, распределительные элементы,выходные отверстия распределительных насадок выполнены в различных видах, сечениях и на разных уровнях по высоте в корпусе, также аппарат снабжен разными перегородками,ребрами,стенками (Патент 1793945, кл. 01 47/02 от 17.03.89.) Недостатком данного аппарата является использование только одной установки для очистки газа, не использование нагнетателя для подачи газа с требуемым давлением под воду, также оборудование и переоборудование аппарата различными дополнительными очистительными устройствами и средствами. Это приводит к сложности конструкции устройства и последующим большим материальным затратам. По сути, использование только одной установки для очистки дымовых газов от твердых, жидких и газообразных компонентов не дает большого и достаточного эффекта очистки. Задачей изобретения является разработка устройства с упрощенной конструкцией для очистки дымовых газов от пыли, вредных газов, золы и сажи,твердых, жидких и газообразных компонентов и утилизации тепла при данных работах, тем самым,уменьшая воздействие парникового эффекта. Это достигается тем, что до подачи дымового газа к установке его охлаждают и увеличивают давление. После дымовой газ вместо частично заполненного водой корпуса подают в закрытый бассейн, под определенным давлением газ омывается в бассейне и поднимается вверх. В газовом пространстве закрытого бассейна от поднимающегося газа увеличивается давление, и газ через выходную трубу проходит к следующей очистной установке. Весь этот процесс повторяется в одинаковых установках, переходя от одной установки к другой до полного или требуемого очищения дымовых газов от твердых, жидких и газообразных компонентов. Состав и уровень очищения газа контролируется специальными газоанализаторами на выходных трубах. Изобретение поясняется чертежом, где на фиг.1 представлена схема устройства для очистки дымовых газов на фиг.2 -вид сверху одной очистной установки. Перед тем как попасть в закрытый бассейн 9 дымовой газ охлаждается до требуемой температуры в газоохладителе 1, имеющий перпендикулярно закрепленные перегородки 2,затем с помощью нагнетателя 7, расположенного на входной трубе 8,увеличивается давление газа до требуемого и подается через газораспределительные коллекторы 3 в вертикально заглубленные трубки 6. Под давлением дымовой газ ударяется о дно бассейна и, омываясь, поднимается наверх бассейна. Над водой крупные частицы газового компонента ударяются об горизонтально установленную преградительную сетку 4, и газ дополнительно очищается от них. В верхней части закрытого бассейна увеличивается давление от поднимающегося газа, и газ через выходную трубу 10 проходит к следующей очистной установке. В этой установке процесс очистки повторяется, и так далее дымовые газы переходят от одной установки к другой до полного или требуемого очищения. При переходе газа с одной установки к другой отбираются пробы специальными газоанализаторами 11, этим контролируется состав и уровень очищения газа. В нижней части каждого бассейна имеется соединительная пропускная трубка 12 для пропуска воды от одного бассейна к другому, а пропускная трубка последней очистной установки соединена с отстойником 13 для загрязненной воды. Имеется общий кран 14, установленный на отстойнике для полного опорожнения всей системы. Уровень воды в бассейнах поддерживается специальной системой водоснабжения, имеющий насос 16 для повторной закачки воды с верхней части отстойника и трубу 15, соединенную с первой очистной установкой. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для очистки газов, состоящее из установок очистки дымовых газов, содержащих бассейн с днищем и крышкой, частично заполненный водой, входную и выходную трубы,нагнетатель, отличающеесятем, что входная газораспределительная труба в верхней части бассейна горизонтально разветвляется на распределительные коллекторы и от них перпендикулярно заглубляются в закрытый бассейн в нижней части установки 18 трубок меньшего диаметра, над водой расположена преградительная сетка, имеется соединительная пропускная трубка, специальная циркуляционная система водоснабжения, газоохладитель и газоанализаторы на выходных трубах. 2. Устройство для очистки газов по п. 1,отличающеесятем, чтогазоохладитель, в котором газ перед тем, как попасть в закрытый бассейн,охлаждается до требуемой температуры, имеет перпендикулярно закрепленные перегородки. 3. Устройство для очистки газов по п. 1,отличающеесятем, что после последней очистной установки к системе через соединительную пропускную трубу соединен отстойник для загрязненной воды, выполненный в открытом виде без верхней крыши, имеющий верхний кран отбора чистой воды для повторного использования в циркуляционной системе и нижний кран для слива загрязненных осадков и опорожнения всей системы водоснабжения.
