Магистральный колодец для очистки нефтепродуктов

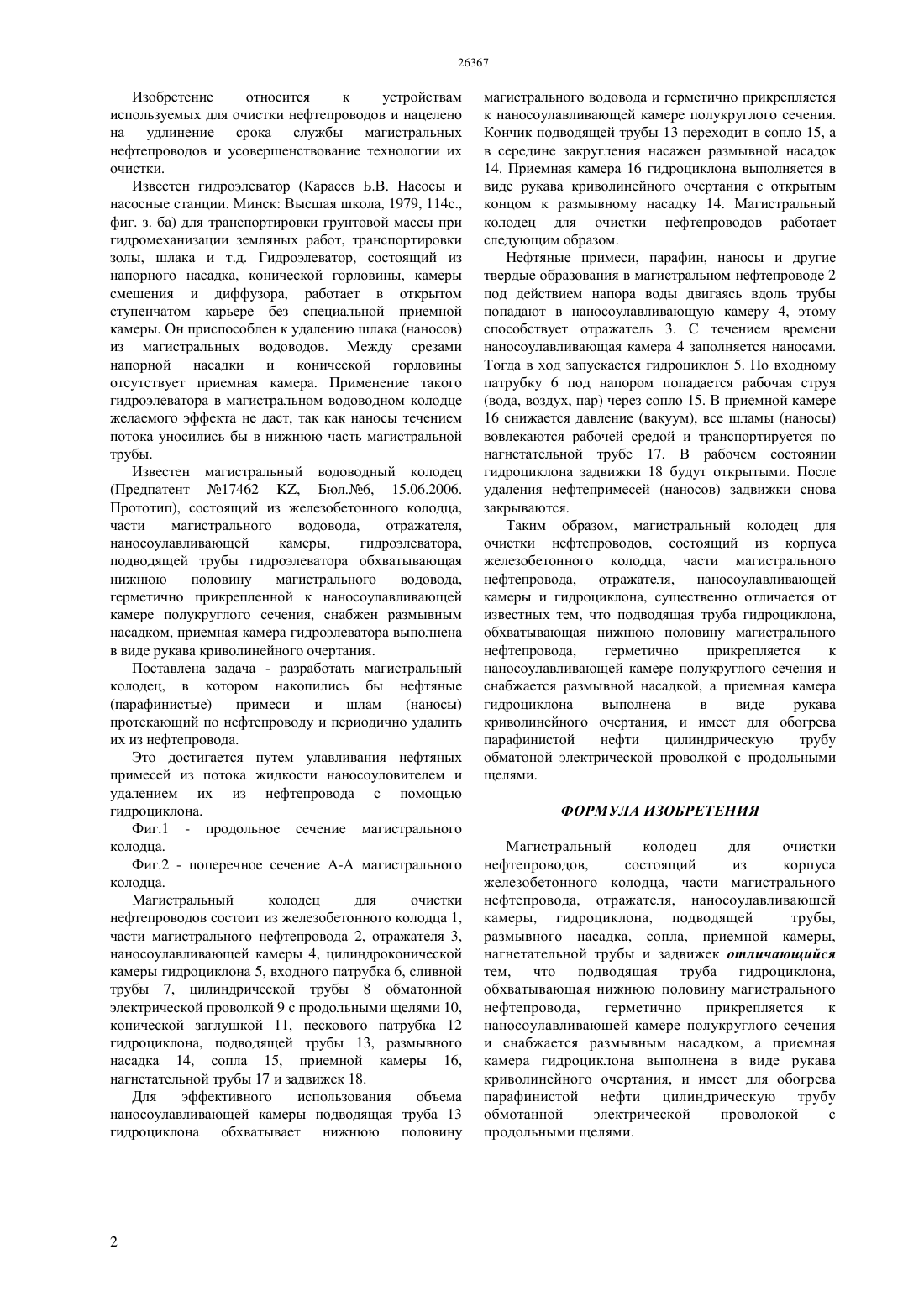

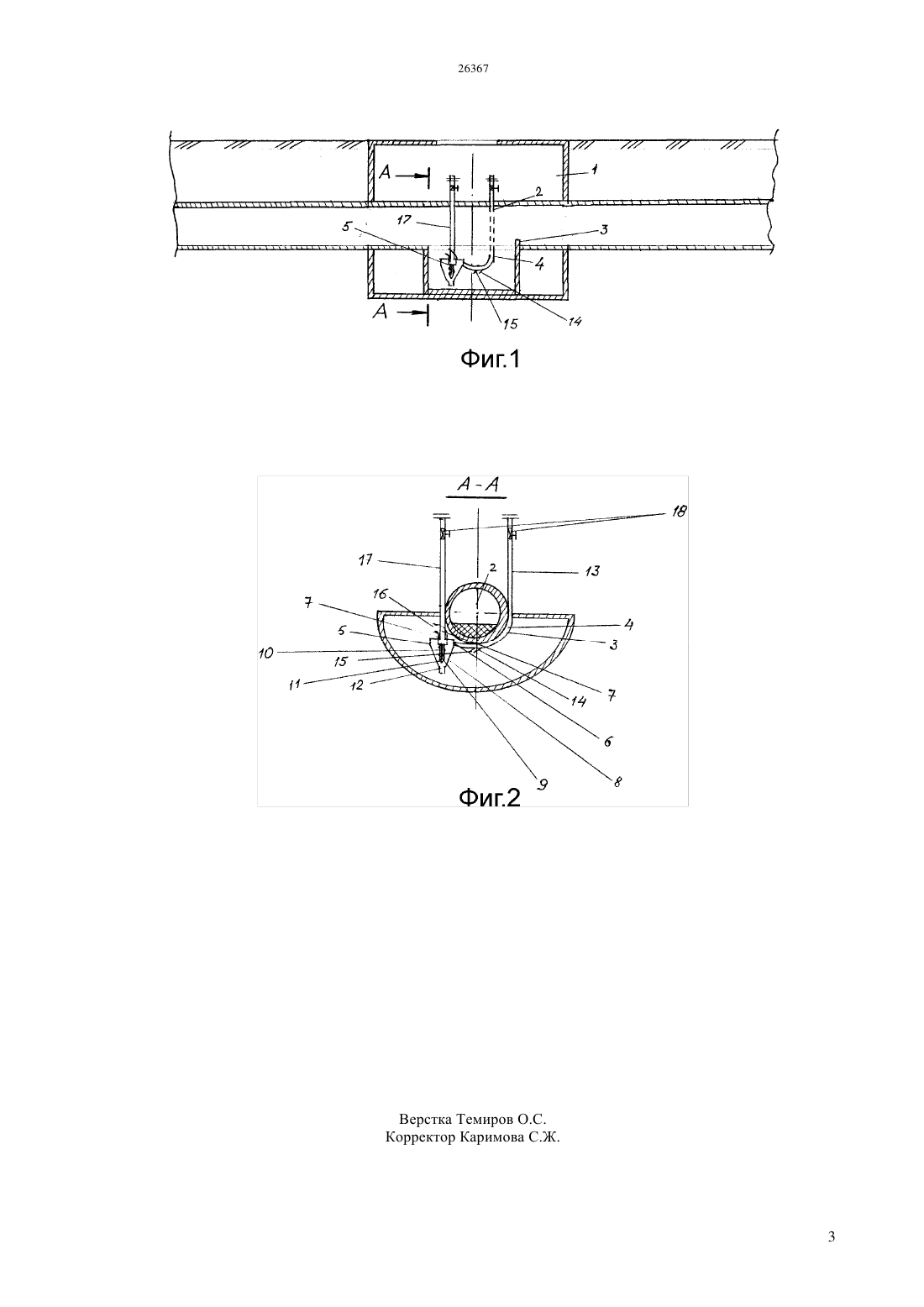

(51) 03 7/00 (2012.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Магистральный колодец для очистки нефтепроводов,состоящий из корпуса железобетонного колодца, части магистрального нефтепровода, отражателя, наносоулавливающей камеры и гидроциклона, существенно отличается от известных тем, что подводящая труба гидроциклона,обхватывающая нижнюю половину магистрального нефтепровода,герметично прикрепляется к наносоулавливающей камере полукруглого сечения и снабжается размывным насадком, а приемная камера гидроциклона выполнена в виде рукава криволинейного очертания, и имеет для обогрева парафинистой нефти цилиндрическую трубу обматонной электрической проволкой с продольными щелями. Данная конструкция магистрального колодца для очистки нефтепроводов успешно будет использована в нефтяной промышленности для очистки нефтепроводов и нацелено на удлинение срока службы магистральных нефтепроводов и усовершенствование технологии их очистки.(72) Сенников Михаил Николаевич Абдураманов Абдуманап Джолдасов Сапарбек Куракбаевич Сарыбасова Гульмира Азимбаевна(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 17462, кл.03 7/07, 2006(54) МАГИСТРАЛЬНЫЙ КОЛОДЕЦ ДЛЯ ОЧИСТКИ НЕФТЕПРОДУКТОВ(57) Предполагаемое изобретение относится к устройствам для непрерывного разделения высокопарафинистой нефти, воды и шлама(наносов) из гидросмеси под действием центробежных сил, используемым для очистки нефтепроводов, а также в нефтяной, химической,пищевой и других отраслях промышленности. Изобретение относится к устройствам используемых для очистки нефтепроводов и нацелено на удлинение срока службы магистральных нефтепроводов и усовершенствование технологии их очистки. Известен гидроэлеватор (Карасев Б.В. Насосы и насосные станции. Минск Высшая школа, 1979, 114 с.,фиг. з. ба) для транспортировки грунтовой массы при гидромеханизации земляных работ, транспортировки золы, шлака и т.д. Гидроэлеватор, состоящий из напорного насадка, конической горловины, камеры смешения и диффузора, работает в открытом ступенчатом карьере без специальной приемной камеры. Он приспособлен к удалению шлака (наносов) из магистральных водоводов. Между срезами напорной насадки и конической горловины отсутствует приемная камера. Применение такого гидроэлеватора в магистральном водоводном колодце желаемого эффекта не даст, так как наносы течением потока уносились бы в нижнюю часть магистральной трубы. Известен магистральный водоводный колодец(Предпатент 17462 , Бюл.6, 15.06.2006. Прототип), состоящий из железобетонного колодца,части магистрального водовода,отражателя,наносоулавливающей камеры,гидроэлеватора,подводящей трубы гидроэлеватора обхватывающая нижнюю половину магистрального водовода,герметично прикрепленной к наносоулавливающей камере полукруглого сечения, снабжен размывным насадком, приемная камера гидроэлеватора выполнена в виде рукава криволинейного очертания. Поставлена задача - разработать магистральный колодец, в котором накопились бы нефтяные(наносы) протекающий по нефтепроводу и периодично удалить их из нефтепровода. Это достигается путем улавливания нефтяных примесей из потока жидкости наносоуловителем и удалением их из нефтепровода с помощью гидроциклона. Фиг.1 - продольное сечение магистрального колодца. Фиг.2 - поперечное сечение А-А магистрального колодца. Магистральный колодец для очистки нефтепроводов состоит из железобетонного колодца 1,части магистрального нефтепровода 2, отражателя 3,наносоулавливающей камеры 4, цилиндроконической камеры гидроциклона 5, входного патрубка 6, сливной трубы 7, цилиндрической трубы 8 обматонной электрической проволкой 9 с продольными щелями 10,конической заглушкой 11, пескового патрубка 12 гидроциклона, подводящей трубы 13, размывного насадка 14, сопла 15, приемной камеры 16,нагнетательной трубы 17 и задвижек 18. Для эффективного использования объема наносоулавливающей камеры подводящая труба 13 гидроциклона обхватывает нижнюю половину магистрального водовода и герметично прикрепляется к наносоулавливающей камере полукруглого сечения. Кончик подводящей трубы 13 переходит в сопло 15, а в середине закругления насажен размывной насадок 14. Приемная камера 16 гидроциклона выполняется в виде рукава криволинейного очертания с открытым концом к размывному насадку 14. Магистральный колодец для очистки нефтепроводов работает следующим образом. Нефтяные примеси, парафин, наносы и другие твердые образования в магистральном нефтепроводе 2 под действием напора воды двигаясь вдоль трубы попадают в наносоулавливающую камеру 4, этому способствует отражатель 3. С течением времени наносоулавливающая камера 4 заполняется наносами. Тогда в ход запускается гидроциклон 5. По входному патрубку 6 под напором попадается рабочая струя(вода, воздух, пар) через сопло 15. В приемной камере 16 снижается давление (вакуум), все шламы (наносы) вовлекаются рабочей средой и транспортируется по нагнетательной трубе 17. В рабочем состоянии гидроциклона задвижки 18 будут открытыми. После удаления нефтепримесей (наносов) задвижки снова закрываются. Таким образом, магистральный колодец для очистки нефтепроводов, состоящий из корпуса железобетонного колодца, части магистрального нефтепровода, отражателя, наносоулавливающей камеры и гидроциклона, существенно отличается от известных тем, что подводящая труба гидроциклона,обхватывающая нижнюю половину магистрального нефтепровода,герметично прикрепляется к наносоулавливающей камере полукруглого сечения и снабжается размывной насадкой, а приемная камера гидроциклона выполнена в виде рукава криволинейного очертания, и имеет для обогрева парафинистой нефти цилиндрическую трубу обматоной электрической проволкой с продольными щелями. ФОРМУЛА ИЗОБРЕТЕНИЯ Магистральный колодец для очистки нефтепроводов,состоящий из корпуса железобетонного колодца, части магистрального нефтепровода, отражателя, наносоулавливаюшей камеры, гидроциклона, подводящей трубы,размывного насадка, сопла, приемной камеры,нагнетательной трубы и задвижек отличающийся тем, что подводящая труба гидроциклона,обхватывающая нижнюю половину магистрального нефтепровода,герметично прикрепляется к наносоулавливаюшей камере полукруглого сечения и снабжается размывным насадком, а приемная камера гидроциклона выполнена в виде рукава криволинейного очертания, и имеет для обогрева парафинистой нефти цилиндрическую трубу обмотанной электрической проволокой с продольными щелями.
