Электромагнитный мембранный нагнетатель

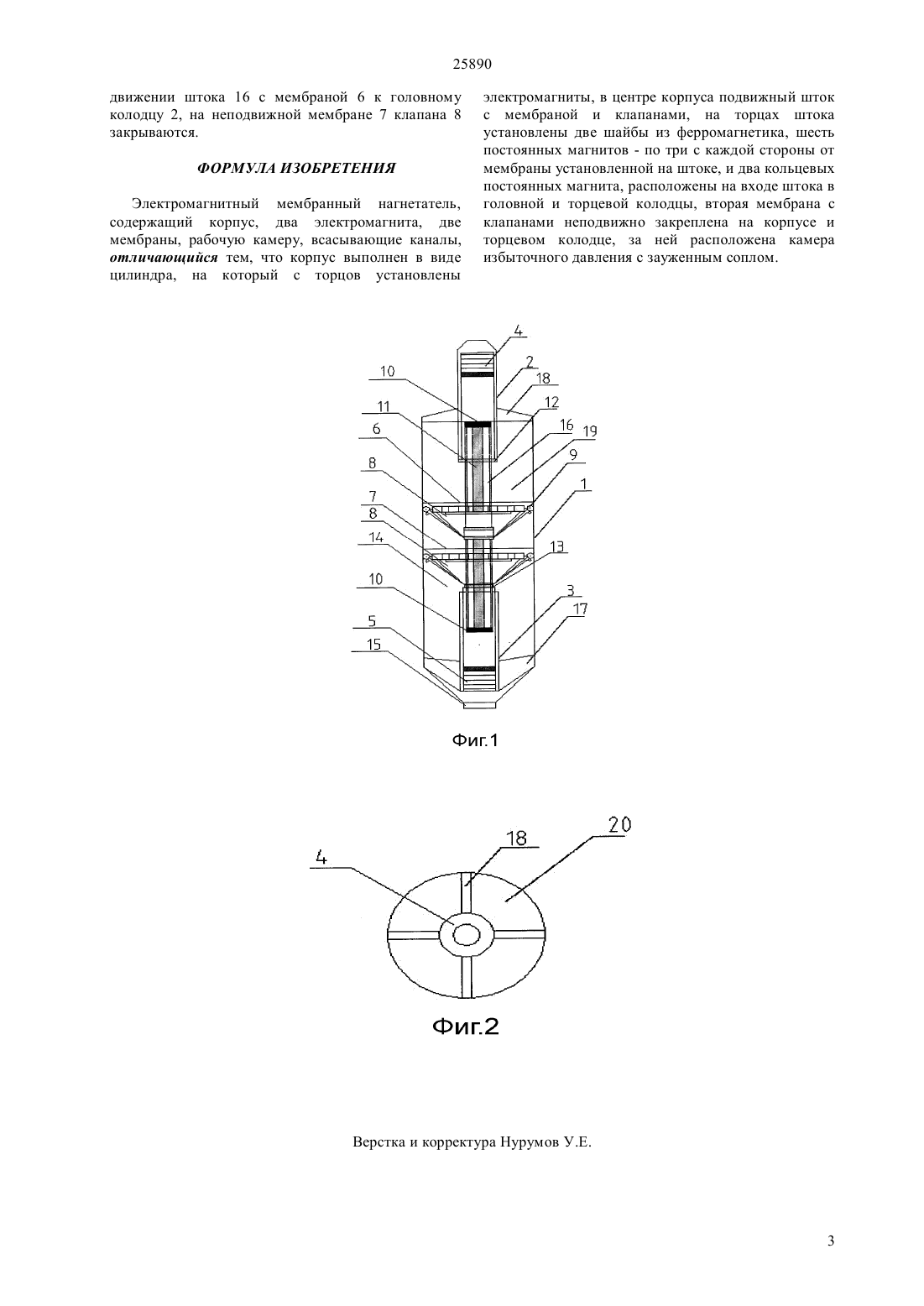

(51) 04 43/04 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технический результат достигается за счет того,что электромагнитный мембранный нагнетатель,содержащий корпус, два электромагнита с катушками, две мембраны, рабочую камеру,всасывающие каналы, отличается тем, что корпус выполнен в виде цилиндра, на который с торцов установлены электромагниты, в центре корпуса подвижный шток с мембраной и клапанами, на торцах штока установлены две шайбы из ферромагнетика, шесть постоянных магнитов - по три с каждой стороны от мембраны установленной на штоке, и два кольцевых постоянных магнита,расположены на входе штока в головной и торцевой колодцы, вторая мембрана с клапанами неподвижно закреплена на корпусе и торцевом колодце, за ней расположена камера избыточного давления с зауженным соплом.(57) Изобретение Электромагнитный мембранный нагнетатель относится к насосои компрессоростроению,в частности к электромагнитным мембранным нагнетателям для жидкости и газа, может быть использовано в горной,военной, строительной промышленности. Технический результат заключается в упрощении конструкции за счет снижения количество комплектующих,снижении материалоемкости, повышении производительности и КПД нагнетателя. 25890 Изобретение относится к насосои компрессоростроению,в частности к электромагнитным мембранным нагнетателям для жидкости и газа, может быть использовано в горной,военной, строительной промышленности. Известен электромагнитный мембранный нагнетатель, содержащий два цилиндрообразных электромагнита с катушками и корпусами,имеющими сквозные центральные каналы,магнитопроводную мембрану, защемленную между торцами корпусов электромагнитов, рабочие камеры, выполненные в виде углублений на торцах корпусов со стороны мембраны и сообщенные через центральные каналы,всасывающий и нагнетательный клапаны со всасывающей и нагнетательной магистралями соответственно (А.с. СССР 381804,кл. 04 43/04, 1973 г.). Недостатком известного устройства является низкая производительность и КПД из-за того, что на нагнетание с подачей рабочей среды (жидкости,газа) в нагнетательную магистраль работает только одна рабочая камера, а в крайних электромагнитах работают без пользы крайние торцы. Наиболее близким по технической сущности к описываемому является электромагнитный мембранный нагнетатель,содержащий установленные в корпусе, по меньшей мере, два цилиндрообразных электромагнита с катушками,имеющими сквозной центральный канал, и по меньшей мере две магнитопроводные мембраны,защемленные в корпусе, имеющем углубления в боковых стенках, с образованием рабочих камер,сообщенных через центральный, всасывающий и нагнетательный каналы с всасывающей и нагнетательной магистралями, отличающийся тем,что корпус и электромагниты выполнены в виде тора и имеют четное одинаковое количество электромагнитов и мембран, причем в корпусе между каждой рабочей камерой и катушкой электромагнита выполнены радиальные каналы для соединения с центральным каналом. (, патент 20461212, приоритет от 01.06.1992, дата публикации 20.10.1995). Недостатком известного устройства является низкая производительность,сложность в изготовлении, наличие большого количества комплектующих частей. Задачей изобретения является упрощение конструкции устройства, простота обслуживания,повышение производительности и КПД нагнетателя. Технический результат заключается в упрощении конструкции за счет снижения количество комплектующих,снижении материалоемкости, повышении производительности и КПД нагнетателя. Технический результат достигается за счет того,что электромагнитный мембранный нагнетатель,содержащий корпус, два электромагнита с катушками, две мембраны, рабочую камеру,всасывающие каналы, отличается тем, что корпус выполнен в виде цилиндра, на который с торцов установлены электромагниты, в центре корпуса подвижный шток с мембраной и клапанами, на 2 торцах штока установлены две шайбы из ферромагнетика, шесть постоянных магнитов - по три с каждой стороны от мембраны установленной на штоке, и два кольцевых постоянных магнита,расположены на входе штока в головной и торцевой колодцы, вторая мембрана с клапанами неподвижно закреплена на корпусе и торцевом колодце, за ней расположена камера избыточного давления с зауженным соплом. На фиг.1 изображена схема электромагнитного мембранного нагнетателя, на фиг.2 - схема крепления колодцев с электромагнитами. Электромагнитный мембранный нагнетатель включает 1 - Корпус нагнетателя 2 - Головной колодец 3 - Торцевой колодец 4 - головной электромагнит 5 - торцевой электромагнит 6 мембрана на штоке 7 - Неподвижная мембрана 8 Клапана 9 - Крепление клапана 10 - шайбы из ферромагнетика жестко закрепленные на торцах штока, 11-Постоянные магниты на штоке 12, 13 Кольцевые магниты на колодцах 14 - Камера избыточного давления 15 - Сопло 16 - Шток 17, 18- Крепление колодцев с электромагнитами 19 Рабочая камера 20 -Всасывающие каналы. Электромагнитный мембранный нагнетатель работает следующим образом Работа нагнетателя основана на попеременном включении и работе электромагнитов головного электромагнита 4 и торцевого электромагнита 5,установленных в головном 2 и торцевом 3 колодцах. Благодаря возникающим электромагнитным полям,поочередно притягивающим закрепленные на торцах подвижного штока 16, шайбы 10 из ферромагнетика, вместе со штоком 16, мембраной 6 закрепленной на штоке 16 и клапанами 8 на ней заставляет перемещается шток 16 вдоль своей оси по рабочей камере 19, при подаче электроэнергии на головной электромагнит 4 создаются электромагнитное поле, которое притягивает шайбу 10 выполненную из ферромагнетика жестко закрепленную на торце штока 16 вместе с самим штоком 16 и мембраной 6,что заставляет шток 16 с мембраной 6 двигаться в сторону головного колодца 2, где создается сила притяжения, при движении к головному колодцу 2 клапана 8 на мембране 6 закрепленной на штоке 16 открыты, что позволяет проникнуть жидкости или газу, в зависимости от того в какой среде работает нагнетатель, через всасывающие каналы 20 и клапана 8 мембраны 6 закрепленной на штоке 16, в рабочую камеру 19,клапана 8 же на неподвижной мембране 7 закрепленной на корпусе 1 и торцевом колодце 3 при этом закрыты, при включении торцевого электромагнита 5 шайба из ферромагнетика 10 жестко закрепленная на подвижном штоке 16 с мембраной 6 движется к торцевому колодцу 3 клапана 8 на подвижной мембране 6 закрываются,но открываются клапана 8 на неподвижной мембране 7 закрепленной на корпусе 1 и торцевом колодце 3, что позволяет закачать через клапана 8 на неподвижной мембране 7 жидкость или газ в камеру избыточного давления 14 с зауженным выходным соплом 15. Затем процесс повторяется при 25890 движении штока 16 с мембраной 6 к головному колодцу 2, на неподвижной мембране 7 клапана 8 закрываются. ФОРМУЛА ИЗОБРЕТЕНИЯ Электромагнитный мембранный нагнетатель,содержащий корпус, два электромагнита, две мембраны, рабочую камеру, всасывающие каналы,отличающийся тем, что корпус выполнен в виде цилиндра, на который с торцов установлены электромагниты, в центре корпуса подвижный шток с мембраной и клапанами, на торцах штока установлены две шайбы из ферромагнетика, шесть постоянных магнитов - по три с каждой стороны от мембраны установленной на штоке, и два кольцевых постоянных магнита, расположены на входе штока в головной и торцевой колодцы, вторая мембрана с клапанами неподвижно закреплена на корпусе и торцевом колодце, за ней расположена камера избыточного давления с зауженным соплом.
