Устройство для ликвидации сплошного льда и заторообразования

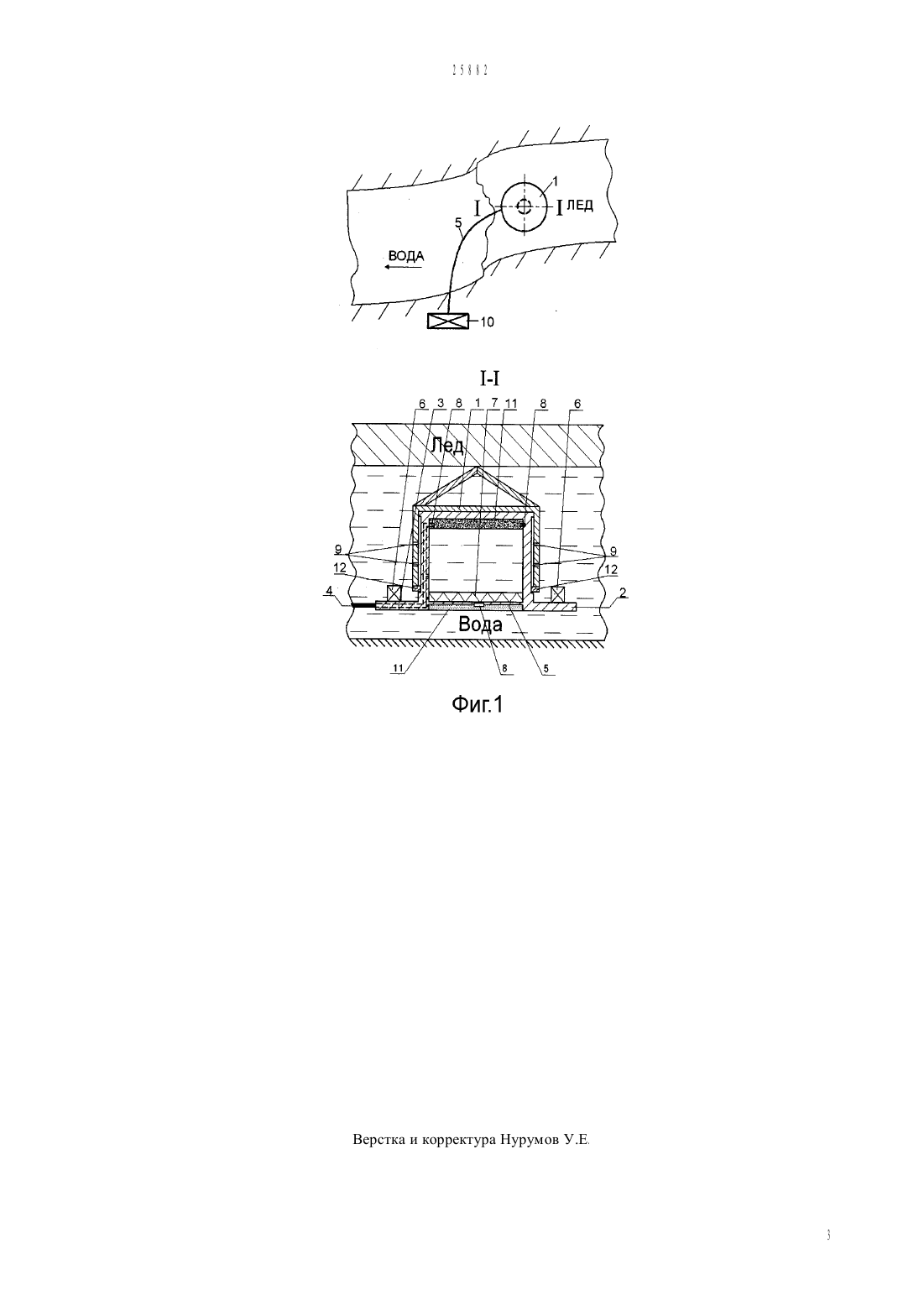

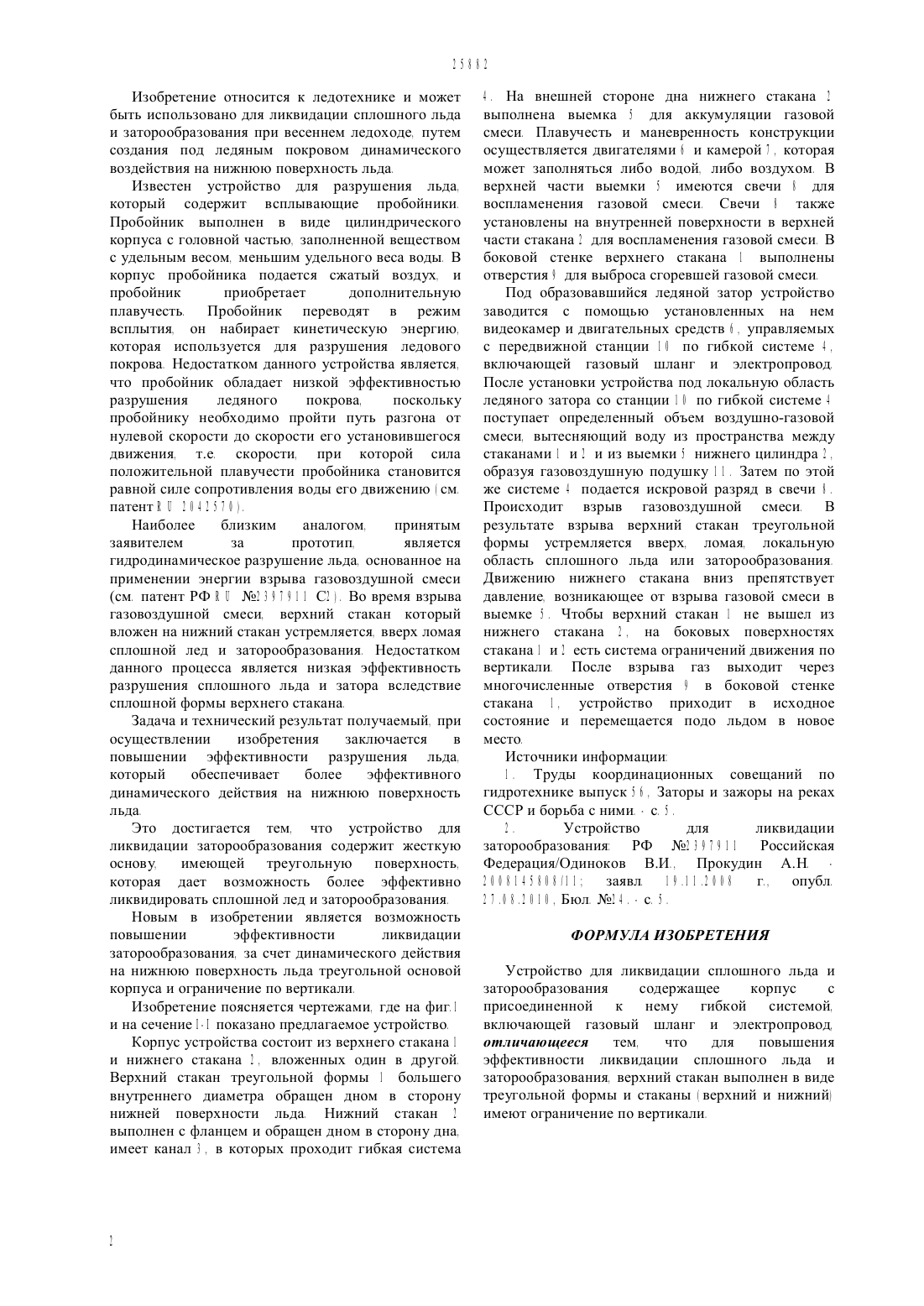

(51) 02 15/02 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к ледотехнике и может быть использовано для ликвидации сплошного льда и заторообразования при весеннем ледоходе, путем создания под ледяным покровом динамического воздействия на нижнюю поверхность льда. Это достигается тем, что устройство для ликвидации заторообразования содержит жесткую основу, имеющей треугольную поверхность,которая дает возможность более эффективно ликвидировать сплошной лед и заторообразования. Новым в изобретении является возможность повышении эффективности ликвидации заторообразования, за счет динамического действия на нижнюю поверхность льда треугольной основой корпуса и ограничение по вертикали.(72) Умирханов Мурат Галимович Нуспли Роллан Карсонлы(73) Республиканское государственное казенное предприятие Таразский государственный университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ЛИКВИДАЦИИ СПЛОШНОГО ЛЬДА И ЗАТОРООБРАЗОВАНИЯ 25882 Изобретение относится к ледотехнике и может быть использовано для ликвидации сплошного льда и заторообразования при весеннем ледоходе, путем создания под ледяным покровом динамического воздействия на нижнюю поверхность льда. Известен устройство для разрушения льда,который содержит всплывающие пробойники. Пробойник выполнен в виде цилиндрического корпуса с головной частью, заполненной веществом с удельным весом, меньшим удельного веса воды. В корпус пробойника подается сжатый воздух, и пробойник приобретает дополнительную плавучесть. Пробойник переводят в режим всплытия, он набирает кинетическую энергию,которая используется для разрушения ледового покрова. Недостатком данного устройства является,что пробойник обладает низкой эффективностью разрушения ледяного покрова,поскольку пробойнику необходимо пройти путь разгона от нулевой скорости до скорости его установившегося движения, т.е. скорости, при которой сила положительной плавучести пробойника становится равной силе сопротивления воды его движению (см. патент 2042570). Наиболее близким аналогом,принятым заявителем за прототип,является гидродинамическое разрушение льда, основанное на применении энергии взрыва газовоздушной смеси(см. патент РФ 2397911 С 2). Во время взрыва газовоздушной смеси, верхний стакан который вложен на нижний стакан устремляется, вверх ломая сплошной лед и заторообразования. Недостатком данного процесса является низкая эффективность разрушения сплошного льда и затора вследствие сплошной формы верхнего стакана. Задача и технический результат получаемый, при осуществлении изобретения заключается в повышении эффективности разрушения льда,который обеспечивает более эффективного динамического действия на нижнюю поверхность льда. Это достигается тем, что устройство для ликвидации заторообразования содержит жесткую основу, имеющей треугольную поверхность,которая дает возможность более эффективно ликвидировать сплошной лед и заторообразования. Новым в изобретении является возможность повышении эффективности ликвидации заторообразования, за счет динамического действия на нижнюю поверхность льда треугольной основой корпуса и ограничение по вертикали. Изобретение поясняется чертежами, где на фиг.1 и на сечение - показано предлагаемое устройство. Корпус устройства состоит из верхнего стакана 1 и нижнего стакана 2, вложенных один в другой. Верхний стакан треугольной формы 1 большего внутреннего диаметра обращен дном в сторону нижней поверхности льда. Нижний стакан 2 выполнен с фланцем и обращен дном в сторону дна,имеет канал 3, в которых проходит гибкая система 4. На внешней стороне дна нижнего стакана 2 выполнена выемка 5 для аккумуляции газовой смеси. Плавучесть и маневренность конструкции осуществляется двигателями 6 и камерой 7, которая может заполняться либо водой, либо воздухом. В верхней части выемки 5 имеются свечи 8 для воспламенения газовой смеси. Свечи 8 также установлены на внутренней поверхности в верхней части стакана 2 для воспламенения газовой смеси. В боковой стенке верхнего стакана 1 выполнены отверстия 9 для выброса сгоревшей газовой смеси. Под образовавшийся ледяной затор устройство заводится с помощью установленных на нем видеокамер и двигательных средств 6, управляемых с передвижной станции 10 по гибкой системе 4,включающей газовый шланг и электропровод. После установки устройства под локальную область ледяного затора со станции 10 по гибкой системе 4 поступает определенный объем воздушно-газовой смеси, вытесняющий воду из пространства между стаканами 1 и 2 и из выемки 5 нижнего цилиндра 2,образуя газовоздушную подушку 11. Затем по этой же системе 4 подается искровой разряд в свечи 8. Происходит взрыв газовоздушной смеси. В результате взрыва верхний стакан треугольной формы устремляется вверх, ломая, локальную область сплошного льда или заторообразования. Движению нижнего стакана вниз препятствует давление, возникающее от взрыва газовой смеси в выемке 5. Чтобы верхний стакан 1 не вышел из нижнего стакана 2, на боковых поверхностях стакана 1 и 2 есть система ограничений движения по вертикали. После взрыва газ выходит через многочисленные отверстия 9 в боковой стенке стакана 1, устройство приходит в исходное состояние и перемещается подо льдом в новое место. Источники информации 1. Труды координационных совещаний по гидротехнике выпуск 56, Заторы и зажоры на реках СССР и борьба с ними. - с. 5. 2. Устройство для ликвидации заторообразования РФ 2397911 Российская Федерация/Одиноков В.И., Прокудин А.Н. 2008145808/11 заявл. 19.11.2008 г., опубл. 27.08.2010, Бюл. 24. - с. 5. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для ликвидации сплошного льда и заторообразования содержащее корпус с присоединенной к нему гибкой системой,включающей газовый шланг и электропровод,отличающееся тем,что для повышения эффективности ликвидации сплошного льда и заторообразования, верхний стакан выполнен в виде треугольной формы и стаканы (верхний и нижний) имеют ограничение по вертикали.
