Устройство для ликвидации слоевых скоплений метана в горных выработках (варианты)

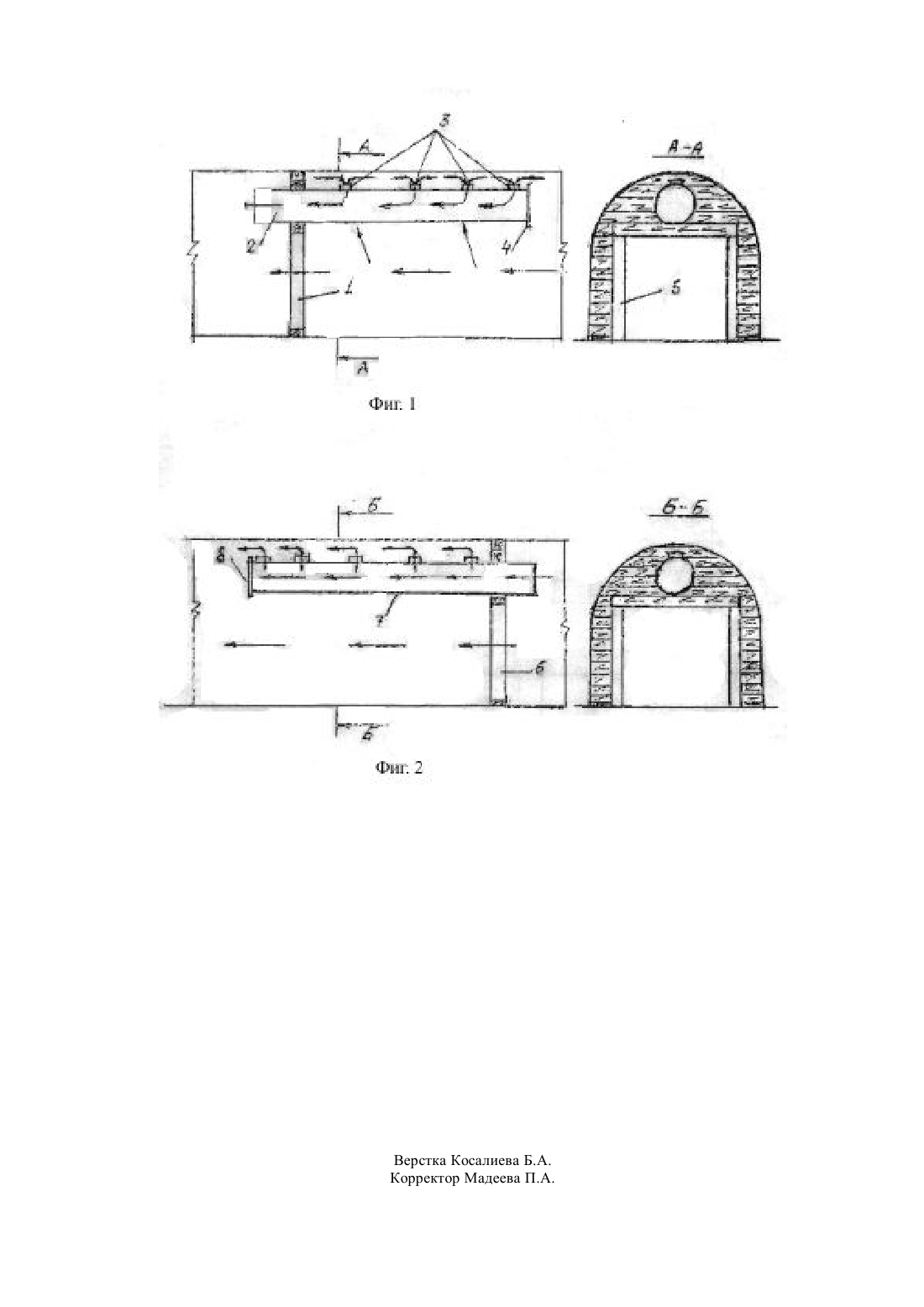

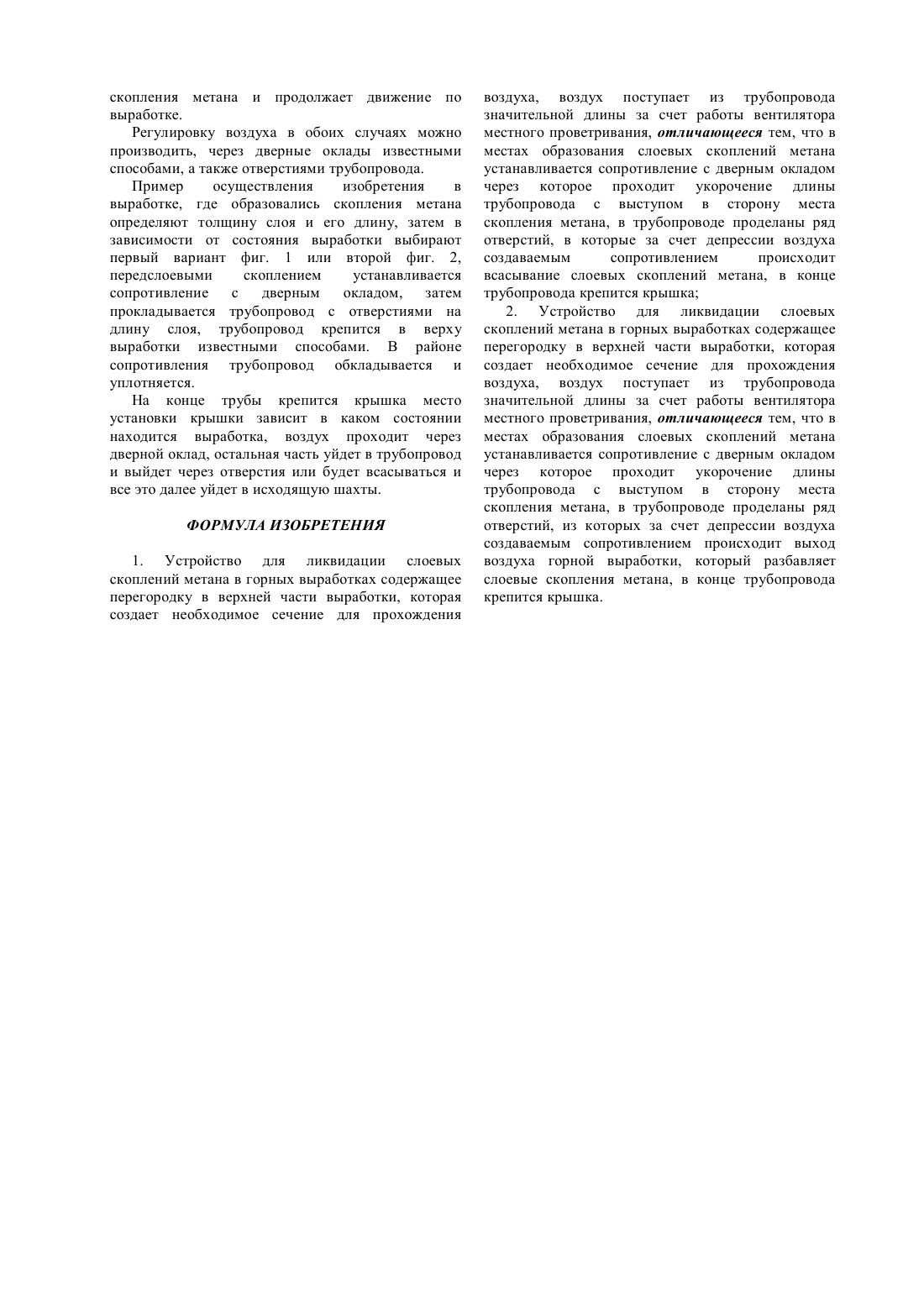

(51) 21 1/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) УСТРОЙСТВО ДЛЯ ЛИКВИДАЦИИ СЛОЕВЫХ СКОПЛЕНИЙ МЕТАНА В ГОРНЫХ ВЫРАБОТКАХ (ВАРИАНТЫ)(57) Предложенное устройство для ликвидации слоевых метана применяется в рудничной вентиляции где возможно образование слоевых скоплении метана. Устройство простое по содержанию с его помощью можно достигнуть технические характеристики которые могут предотвратить последствия после загазирования. В сущности устройство может как разбавлять слоевые скопления метана так и всасывать. Устройство состоит из сопротивления с дверным окладом через, которое проходит трубопровод с отверстиями,для устройства не нужны протяженные трубопроводы вполне приемлемы укороченные трубопроводы, соответственно можно осуществить его работу за счет депрессии, которое создает сопротивление. Элементы устройства просты, все материалы доступны. Устройство легко разбирается и можно перенести на другое место в шахте, где есть необходимость. Предложенное решение относится к области рудничной вентиляции связанно с проветриванием горных выроботок угольных шахт, рудников,туннелей. Известен способ ликвидации слоевых скоплений метана в горных выроботках работающим на взвихривающем трубопроводе от энергии сжатого воздуха (см. К.З. Ушаков. Газовая динамика шахт. Москва, Недра, 1984 г. с. 124-125 рис. 5.20.). Недостатком этого способа является значительные энергетические затраты. Наиболее близким аналогом к предложенному решению является способ ликвидации слоевых скоплений метана в горных выработках с использованием устройства содержащее перегодку в верхней части выработки которая создает необходимое сечения для прохождения воздуха,который нагнетается из трубопровода за счет работы ВМП. (см. К.З. Ушаков. Газовая динамика шахт. Москва, Недра, 1984 г. с. 122 рис. 5.17.). К недостаткам этого способа эксплуатационные затраты, монтаж трубопроводов на длину выработки,изготовление перегородок использование электроэнергии для работы ВМП. Сущностью предложенного решения является за счет технических средств обеспечить разбавления газа метана в слоевых скоплениях с минимальными затратами. Целью и задачей изобретения является получить технические результаты за счет сокращения длины трубопровода, что позволит применить для этих целей депрессию горных выработок. Отличительные признаки предлагаемого решения от прототипа это получить технические достижения без применения работы ВМП, тем самым снизить энерго затраты за счет использования сопротивления с дверным окладом. Осуществление проветривания выработки предлагаемыми устройствами происходит в двух вариантах. На фиг. 1 показан первый вариант. В выработке устанавливается сопротивление-1, затем в верхней части выработки устанавливается труба-2 в которой сделаны ряд отверстий 3, в конце трубопровода крепится крышка-4,в сопротивлении 1 устанавливается дверной оклад-5. На фиг. 2 показан второй вариант устройства. В выработке устанавливается сопротивление-6 с дверным окладом согласно фиг. 1 и прокладывается трубопровод-7 с отверстиями согласно фиг-1, в конце трубопровод закрыт крышкой-8. Работоспособность первого варианта,происходит за счет избыточного давления создаваемого сопротивлением 1, часть воздуха проходит через дверной оклад, другая часть поднимается в верх выработки и разбавляя слой метана уходит в отверстия во внутрь трубы-2 и далее в выработку. По второму варианту воздух проходит через сопротивление 6 в дверной оклад, другая часть воздуха в трубопровод-7, далее воздух выходит из трубы -7 через отверстия в верх разбавляя слоевые скопления метана и продолжает движение по выработке. Регулировку воздуха в обоих случаях можно производить, через дверные оклады известными способами, а также отверстиями трубопровода. Пример осуществления изобретения в выработке, где образовались скопления метана определяют толщину слоя и его длину, затем в зависимости от состояния выработки выбирают первый вариант фиг. 1 или второй фиг. 2,передслоевыми скоплением устанавливается сопротивление с дверным окладом, затем прокладывается трубопровод с отверстиями на длину слоя, трубопровод крепится в верху выработки известными способами. В районе сопротивления трубопровод обкладывается и уплотняется. На конце трубы крепится крышка место установки крышки зависит в каком состоянии находится выработка, воздух проходит через дверной оклад, остальная часть уйдет в трубопровод и выйдет через отверстия или будет всасываться и все это далее уйдет в исходящую шахты. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для ликвидации слоевых скоплений метана в горных выработках содержащее перегородку в верхней части выработки, которая создает необходимое сечение для прохождения воздуха, воздух поступает из трубопровода значительной длины за счет работы вентилятора местного проветривания, отличающееся тем, что в местах образования слоевых скоплений метана устанавливается сопротивление с дверным окладом через которое проходит укорочение длины трубопровода с выступом в сторону места скопления метана, в трубопроводе проделаны ряд отверстий, в которые за счет депрессии воздуха создаваемым сопротивлением происходит всасывание слоевых скоплений метана, в конце трубопровода крепится крышка 2. Устройство для ликвидации слоевых скоплений метана в горных выработках содержащее перегородку в верхней части выработки, которая создает необходимое сечение для прохождения воздуха, воздух поступает из трубопровода значительной длины за счет работы вентилятора местного проветривания, отличающееся тем, что в местах образования слоевых скоплений метана устанавливается сопротивление с дверным окладом через которое проходит укорочение длины трубопровода с выступом в сторону места скопления метана, в трубопроводе проделаны ряд отверстий, из которых за счет депрессии воздуха создаваемым сопротивлением происходит выход воздуха горной выработки, который разбавляет слоевые скопления метана, в конце трубопровода крепится крышка.
