Установка для аэрации водоемов

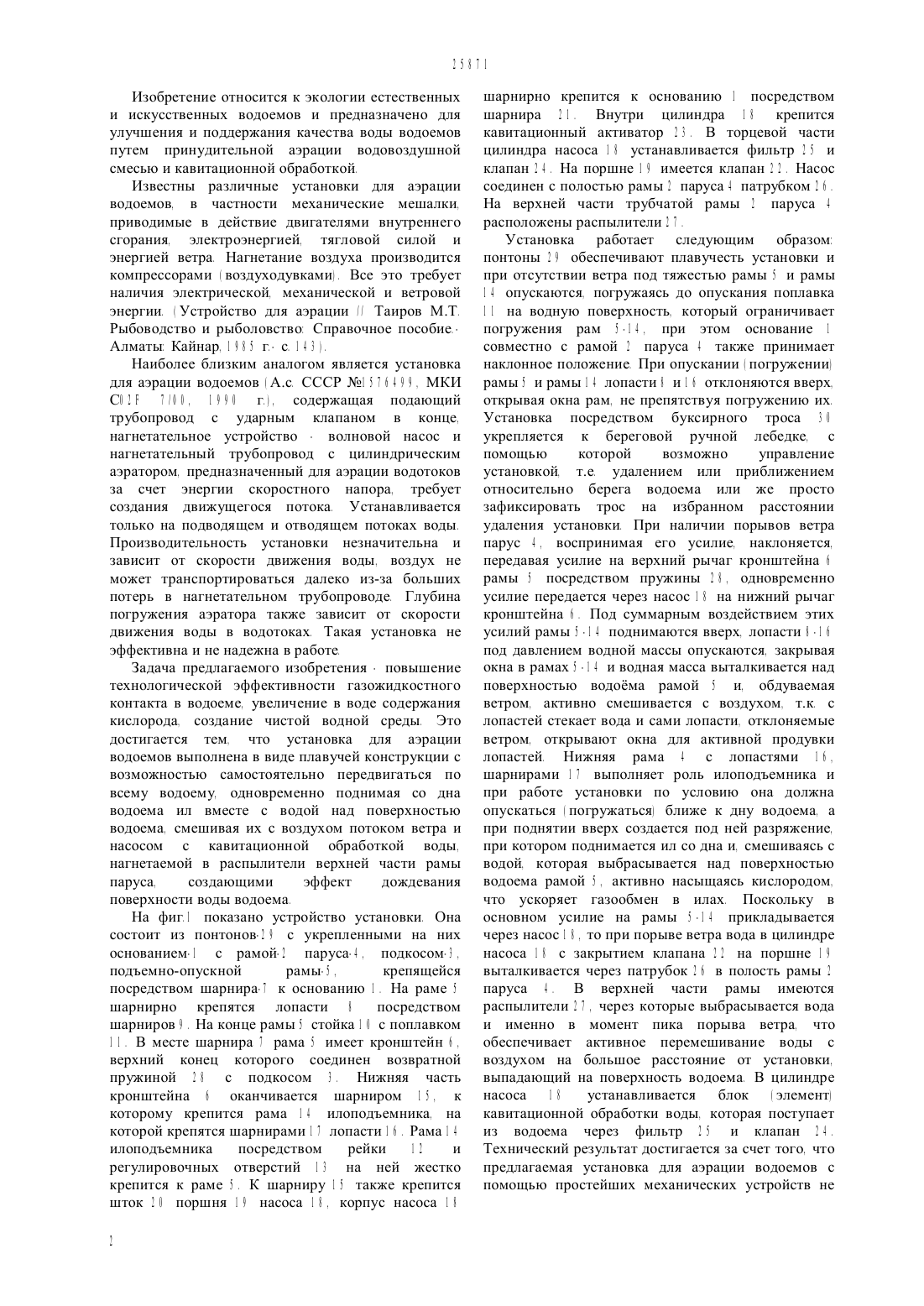

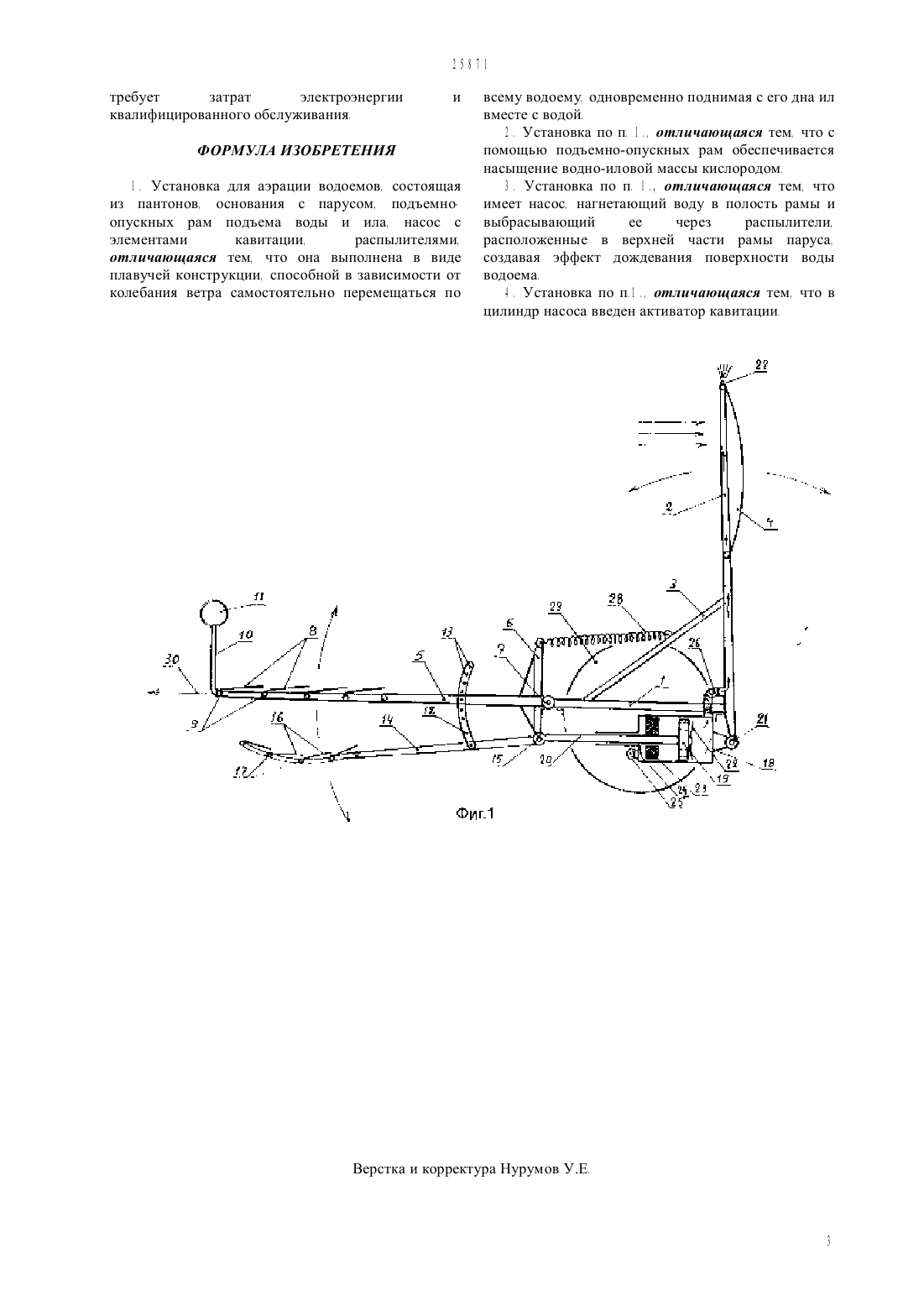

(51) 02 7/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Задача изобретенияповышение технологической эффективности газожидкостного контакта в водоеме, увеличения в воде содержания кислорода, создания экологически чистой водной среды. Это достигается тем, что установка для аэрации водоемов, содержащая пантоны, основание с парусом, раму подъема воды и раму подъема ила,насос с блоком кавитации, выполнена в виде плавучей конструкции с возможностью перемещаться по всему водоему, одновременно поднимая со дна водоема ил вместе с водой над поверхностью водоема, смешивая их с воздухом потоком ветра и насосом с кавитационной обработкой воды, нагнетаемой в распылители верхней части рамы паруса, создающими эффект дождевания поверхности воды водоема.(72) Тюленев Анатолий ПавловичГлушко Наталья АнатольевнаГлушко Сергей Иванович(54) УСТАНОВКА ДЛЯ АЭРАЦИИ ВОДОЕМОВ(57) Изобретение относится к области экологии естественных и искусственных водоемов и предназначено для улучшения и поддержания качества воды водоемов путем принудительной аэрации водовоздушной смесью и кавитационной обработкой. 25871 Изобретение относится к экологии естественных и искусственных водоемов и предназначено для улучшения и поддержания качества воды водоемов путем принудительной аэрации водовоздушной смесью и кавитационной обработкой. Известны различные установки для аэрации водоемов, в частности механические мешалки,приводимые в действие двигателями внутреннего сгорания, электроэнергией, тягловой силой и энергией ветра. Нагнетание воздуха производится компрессорами (воздуходувками). Все это требует наличия электрической, механической и ветровой энергии. (Устройство для аэрации // Таиров М.Т. Рыбоводство и рыболовство Справочное пособие.Алматы Кайнар, 1985 г.- с. 143). Наиболее близким аналогом является установка для аэрации водоемов (А.с. СССР 1576499, МКИ С 02 7/00, 1990 г.), содержащая подающий трубопровод с ударным клапаном в конце,нагнетательное устройство - волновой насос и нагнетательный трубопровод с цилиндрическим аэратором, предназначенный для аэрации водотоков за счет энергии скоростного напора, требует создания движущегося потока. Устанавливается только на подводящем и отводящем потоках воды. Производительность установки незначительна и зависит от скорости движения воды, воздух не может транспортироваться далеко из-за больших потерь в нагнетательном трубопроводе. Глубина погружения аэратора также зависит от скорости движения воды в водотоках. Такая установка не эффективна и не надежна в работе. Задача предлагаемого изобретения - повышение технологической эффективности газожидкостного контакта в водоеме, увеличение в воде содержания кислорода, создание чистой водной среды. Это достигается тем, что установка для аэрации водоемов выполнена в виде плавучей конструкции с возможностью самостоятельно передвигаться по всему водоему, одновременно поднимая со дна водоема ил вместе с водой над поверхностью водоема, смешивая их с воздухом потоком ветра и насосом с кавитационной обработкой воды,нагнетаемой в распылители верхней части рамы паруса,создающими эффект дождевания поверхности воды водоема. На фиг.1 показано устройство установки. Она состоит из понтонов-29 с укрепленными на них основанием-1 с рамой-2 паруса-4, подкосом-3,подъемно-опускной рамы-5,крепящейся посредством шарнира-7 к основанию 1. На раме 5 шарнирно крепятся лопасти 8 посредством шарниров 9. На конце рамы 5 стойка 10 с поплавком 11. В месте шарнира 7 рама 5 имеет кронштейн 6,верхний конец которого соединен возвратной пружиной 28 с подкосом 3. Нижняя часть кронштейна 6 оканчивается шарниром 15, к которому крепится рама 14 илоподъемника, на которой крепятся шарнирами 17 лопасти 16. Рама 14 илоподъемника посредством рейки 12 и регулировочных отверстий 13 на ней жестко крепится к раме 5. К шарниру 15 также крепится шток 20 поршня 19 насоса 18, корпус насоса 18 2 шарнирно крепится к основанию 1 посредством шарнира 21. Внутри цилиндра 18 крепится кавитационный активатор 23. В торцевой части цилиндра насоса 18 устанавливается фильтр 25 и клапан 24. На поршне 19 имеется клапан 22. Насос соединен с полостью рамы 2 паруса 4 патрубком 26. На верхней части трубчатой рамы 2 паруса 4 расположены распылители 27. Установка работает следующим образом понтоны 29 обеспечивают плавучесть установки и при отсутствии ветра под тяжестью рамы 5 и рамы 14 опускаются, погружаясь до опускания поплавка 11 на водную поверхность, который ограничивает погружения рам 5-14, при этом основание 1 совместно с рамой 2 паруса 4 также принимает наклонное положение. При опускании (погружении) рамы 5 и рамы 14 лопасти 8 и 16 отклоняются вверх,открывая окна рам, не препятствуя погружению их. Установка посредством буксирного троса 30 укрепляется к береговой ручной лебедке, с помощью которой возможно управление установкой, т.е. удалением или приближением относительно берега водоема или же просто зафиксировать трос на избранном расстоянии удаления установки. При наличии порывов ветра парус 4, воспринимая его усилие, наклоняется,передавая усилие на верхний рычаг кронштейна 6 рамы 5 посредством пружины 28, одновременно усилие передается через насос 18 на нижний рычаг кронштейна 6. Под суммарным воздействием этих усилий рамы 5-14 поднимаются вверх, лопасти 8-16 под давлением водной массы опускаются, закрывая окна в рамах 5-14 и водная масса выталкивается над поверхностью водома рамой 5 и, обдуваемая ветром, активно смешивается с воздухом, т.к. с лопастей стекает вода и сами лопасти, отклоняемые ветром, открывают окна для активной продувки лопастей. Нижняя рама 4 с лопастями 16,шарнирами 17 выполняет роль илоподъемника и при работе установки по условию она должна опускаться (погружаться) ближе к дну водоема, а при поднятии вверх создается под ней разряжение,при котором поднимается ил со дна и, смешиваясь с водой, которая выбрасывается над поверхностью водоема рамой 5, активно насыщаясь кислородом,что ускоряет газообмен в илах. Поскольку в основном усилие на рамы 5-14 прикладывается через насос 18, то при порыве ветра вода в цилиндре насоса 18 с закрытием клапана 22 на поршне 19 выталкивается через патрубок 26 в полость рамы 2 паруса 4. В верхней части рамы имеются распылители 27, через которые выбрасывается вода и именно в момент пика порыва ветра, что обеспечивает активное перемешивание воды с воздухом на большое расстояние от установки,выпадающий на поверхность водоема. В цилиндре насоса 18 устанавливается блок (элемент) кавитационной обработки воды, которая поступает из водоема через фильтр 25 и клапан 24. Технический результат достигается за счет того, что предлагаемая установка для аэрации водоемов с помощью простейших механических устройств не 25871 требует затрат электроэнергии квалифицированного обслуживания. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Установка для аэрации водоемов, состоящая из пантонов, основания с парусом, подъемноопускных рам подъема воды и ила, насос с элементами кавитации,распылителями,отличающаяся тем, что она выполнена в виде плавучей конструкции, способной в зависимости от колебания ветра самостоятельно перемещаться по всему водоему, одновременно поднимая с его дна ил вместе с водой. 2. Установка по п. 1., отличающаяся тем, что с помощью подъемно-опускных рам обеспечивается насыщение водно-иловой массы кислородом. 3. Установка по п. 1., отличающаяся тем, что имеет насос, нагнетающий воду в полость рамы и выбрасывающий ее через распылители,расположенные в верхней части рамы паруса,создавая эффект дождевания поверхности воды водоема. 4. Установка по п.1., отличающаяся тем, что в цилиндр насоса введен активатор кавитации.
