Зимний аэратор-рециркулятор воды для непроточных водоемов

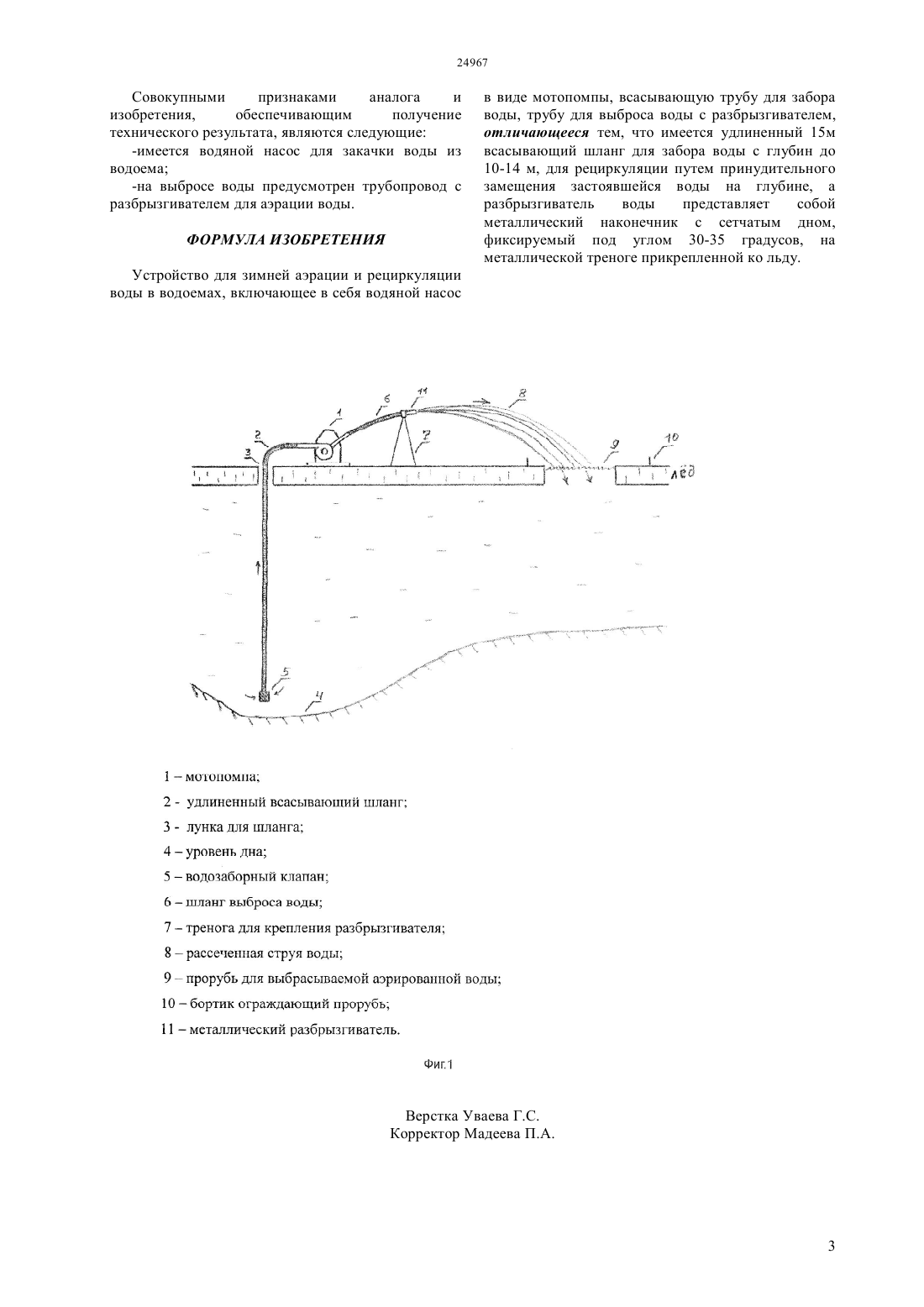

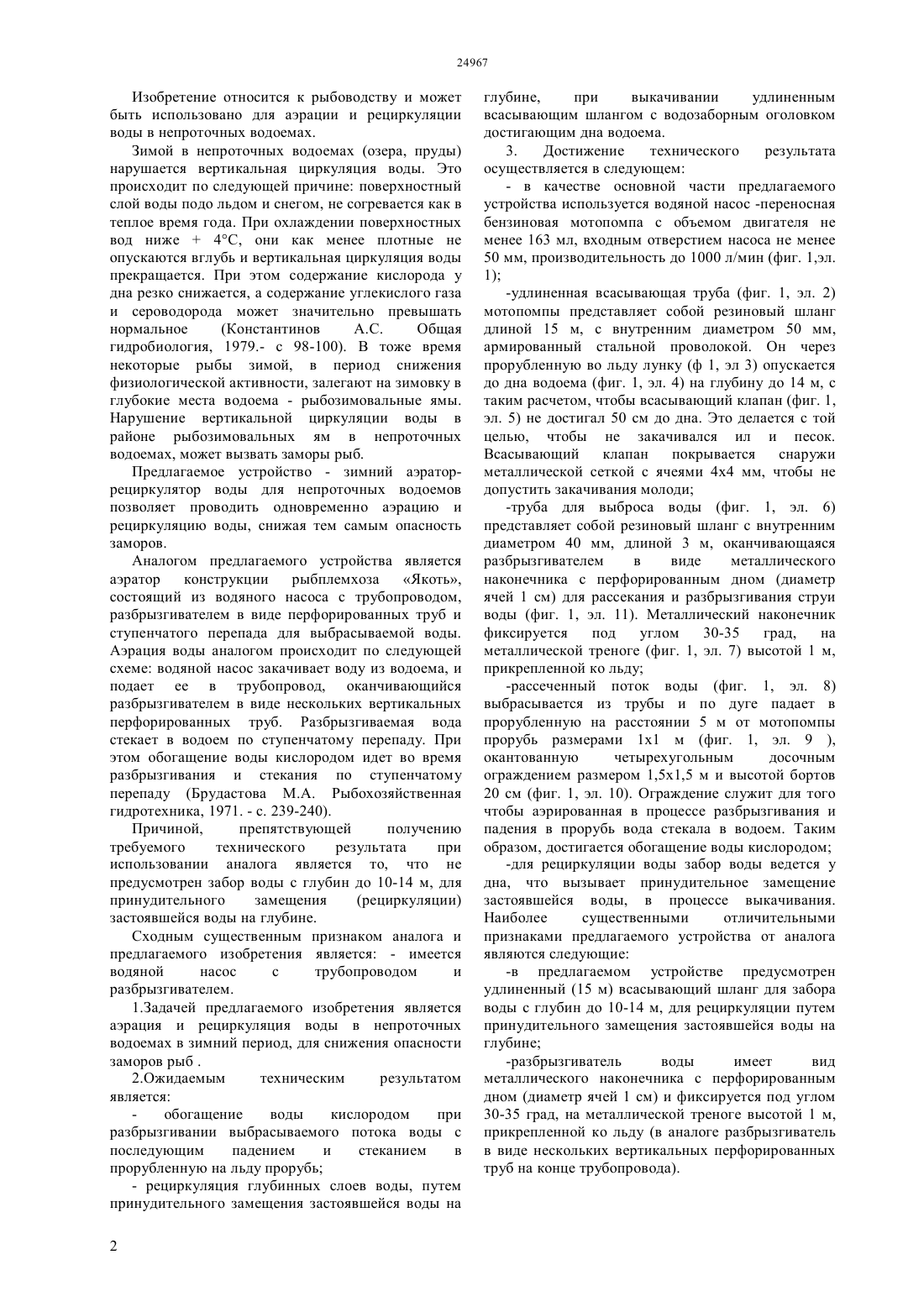

(51) 01 61/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН- в качестве основной части предлагаемого устройства используется водяной насос -переносная бензиновая мотопомпа- удлиненная всасывающая труба мотопомпы через прорубленную во льду лунку опускается до дна водоема на глубину до 14 м. Всасывающий клапан покрывается снаружи металлической сеткой с ячеями 44 мм чтобы не допустить закачивания молоди- труба для выброса воды представляет собой резиновый шланг с внутренним диаметром 40 мм,длиной 3 м, оканчивающаяся металлическим наконечником с перфорированным дном (диаметр ячей 1 см) для рассекания и разбрызгивания струи воды. Металлический наконечник фиксируется под углом 30-35 град, на металлической треноге высотой 1 м, прикрепленной ко льду- рассеченный поток воды выбрасывается из трубы и по дуге падает в прорубленную на расстоянии 5 м от мотопомпы прорубь размерами 11 м, окантованную четырехугольным досочным ограждением размером 1,51,5 м и высотой бортов 20 см. Ограждение служит для того чтобы аэрированная в процессе разбрызгивания и падения в прорубь вода стекала в водоем. Таким образом достигается обогащение воды кислородом- для рециркуляции воды забор воды ведется у дна, что вызывает принудительное замещение застоявшейся воды.(72) Ким Аркадий Игнатьевич Исбеков Куаныш Байболатович Мурзашев Туреш Каиржанович(73) Товарищество с ограниченной ответственностью Казахский научноисследовательский институт рыбного хозяйства(54) ЗИМНИЙ АЭРАТОР-РЕЦИРКУЛЯТОР ВОДЫ ДЛЯ НЕПРОТОЧНЫХ ВОДОЕМОВ(57) Зимой в непроточных водоемах (озера, пруды) нарушается вертикальная циркуляция воды. При этом содержание кислорода у дна резко снижается, а содержание углекислого газа и сероводорода может значительно превышать нормальное. Это может вызвать заморы рыб, залегающих на зимовку в глубоководные места. Предлагаемое устройство - зимний аэраторрециркулятор воды для непроточных водоемах позволяет проводить одновременно аэрацию и рециркуляцию воды, снижая тем самым опасность заморов. Аналогом предлагаемого устройства является аэратор конструкции рыбплемхоза Якоть. Задачей предлагаемого изобретения является аэрация и рециркуляция воды в непроточных водоемах в зимний период, для снижения опасности заморов рыб. Результат достигается вследующем Изобретение относится к рыбоводству и может быть использовано для аэрации и рециркуляции воды в непроточных водоемах. Зимой в непроточных водоемах (озера, пруды) нарушается вертикальная циркуляция воды. Это происходит по следующей причине поверхностный слой воды подо льдом и снегом, не согревается как в теплое время года. При охлаждении поверхностных вод ниже 4 С, они как менее плотные не опускаются вглубь и вертикальная циркуляция воды прекращается. При этом содержание кислорода у дна резко снижается, а содержание углекислого газа и сероводорода может значительно превышать нормальное(Константинов А.С. Общая гидробиология, 1979.- с 98-100). В тоже время некоторые рыбы зимой, в период снижения физиологической активности, залегают на зимовку в глубокие места водоема - рыбозимовальные ямы. Нарушение вертикальной циркуляции воды в районе рыбозимовальных ям в непроточных водоемах, может вызвать заморы рыб. Предлагаемое устройство - зимний аэраторрециркулятор воды для непроточных водоемов позволяет проводить одновременно аэрацию и рециркуляцию воды, снижая тем самым опасность заморов. Аналогом предлагаемого устройства является аэратор конструкции рыбплемхоза Якоть,состоящий из водяного насоса с трубопроводом,разбрызгивателем в виде перфорированных труб и ступенчатого перепада для выбрасываемой воды. Аэрация воды аналогом происходит по следующей схеме водяной насос закачивает воду из водоема, и подает ее в трубопровод, оканчивающийся разбрызгивателем в виде нескольких вертикальных перфорированных труб. Разбрызгиваемая вода стекает в водоем по ступенчатому перепаду. При этом обогащение воды кислородом идет во время разбрызгивания и стекания по ступенчатому перепаду (Брудастова М.А. Рыбохозяйственная гидротехника, 1971. - с. 239-240). Причиной,препятствующей получению требуемого технического результата при использовании аналога является то, что не предусмотрен забор воды с глубин до 10-14 м, для принудительного замещения(рециркуляции) застоявшейся воды на глубине. Сходным существенным признаком аналога и предлагаемого изобретения является - имеется водяной насос с трубопроводом и разбрызгивателем. 1.Задачей предлагаемого изобретения является аэрация и рециркуляция воды в непроточных водоемах в зимний период, для снижения опасности заморов рыб . 2.Ожидаемым техническим результатом является обогащение воды кислородом при разбрызгивании выбрасываемого потока воды с последующим падением и стеканием в прорубленную на льду прорубь- рециркуляция глубинных слоев воды, путем принудительного замещения застоявшейся воды на 2 глубине,при выкачивании удлиненным всасывающим шлангом с водозаборным оголовком достигающим дна водоема. 3. Достижение технического результата осуществляется в следующем- в качестве основной части предлагаемого устройства используется водяной насос -переносная бензиновая мотопомпа с объемом двигателя не менее 163 мл, входным отверстием насоса не менее 50 мм, производительность до 1000 л/мин (фиг. 1,эл. 1)-удлиненная всасывающая труба (фиг. 1, эл. 2) мотопомпы представляет собой резиновый шланг длиной 15 м, с внутренним диаметром 50 мм,армированный стальной проволокой. Он через прорубленную во льду лунку (ф 1, эл 3) опускается до дна водоема (фиг. 1, эл. 4) на глубину до 14 м, с таким расчетом, чтобы всасывающий клапан (фиг. 1,эл. 5) не достигал 50 см до дна. Это делается с той целью, чтобы не закачивался ил и песок. Всасывающий клапан покрывается снаружи металлической сеткой с ячеями 44 мм, чтобы не допустить закачивания молоди-труба для выброса воды (фиг. 1, эл. 6) представляет собой резиновый шланг с внутренним диаметром 40 мм, длиной 3 м, оканчивающаяся разбрызгивателем в виде металлического наконечника с перфорированным дном (диаметр ячей 1 см) для рассекания и разбрызгивания струи воды (фиг. 1, эл. 11). Металлический наконечник фиксируется под углом 30-35 град,на металлической треноге (фиг. 1, эл. 7) высотой 1 м,прикрепленной ко льду-рассеченный поток воды (фиг. 1, эл. 8) выбрасывается из трубы и по дуге падает в прорубленную на расстоянии 5 м от мотопомпы прорубь размерами 11 м (фиг. 1, эл. 9 ),окантованную четырехугольным досочным ограждением размером 1,51,5 м и высотой бортов 20 см (фиг. 1, эл. 10). Ограждение служит для того чтобы аэрированная в процессе разбрызгивания и падения в прорубь вода стекала в водоем. Таким образом, достигается обогащение воды кислородом-для рециркуляции воды забор воды ведется у дна, что вызывает принудительное замещение застоявшейся воды, в процессе выкачивания. Наиболее существенными отличительными признаками предлагаемого устройства от аналога являются следующие-в предлагаемом устройстве предусмотрен удлиненный (15 м) всасывающий шланг для забора воды с глубин до 10-14 м, для рециркуляции путем принудительного замещения застоявшейся воды на глубине-разбрызгиватель воды имеет вид металлического наконечника с перфорированным дном (диаметр ячей 1 см) и фиксируется под углом 30-35 град, на металлической треноге высотой 1 м,прикрепленной ко льду (в аналоге разбрызгиватель в виде нескольких вертикальных перфорированных труб на конце трубопровода). Совокупными признаками аналога и изобретения,обеспечивающим получение технического результата, являются следующие-имеется водяной насос для закачки воды из водоема-на выбросе воды предусмотрен трубопровод с разбрызгивателем для аэрации воды. ФОРМУЛА ИЗОБРЕТЕНИЯ в виде мотопомпы, всасывающую трубу для забора воды, трубу для выброса воды с разбрызгивателем,отличающееся тем, что имеется удлиненный 15 м всасывающий шланг для забора воды с глубин до 10-14 м, для рециркуляции путем принудительного замещения застоявшейся воды на глубине, а разбрызгиватель воды представляет собой металлический наконечник с сетчатым дном,фиксируемый под углом 30-35 градусов, на металлической треноге прикрепленной ко льду. Устройство для зимней аэрации и рециркуляции воды в водоемах, включающее в себя водяной насос
