Гидротурбина “Әлемсақ”

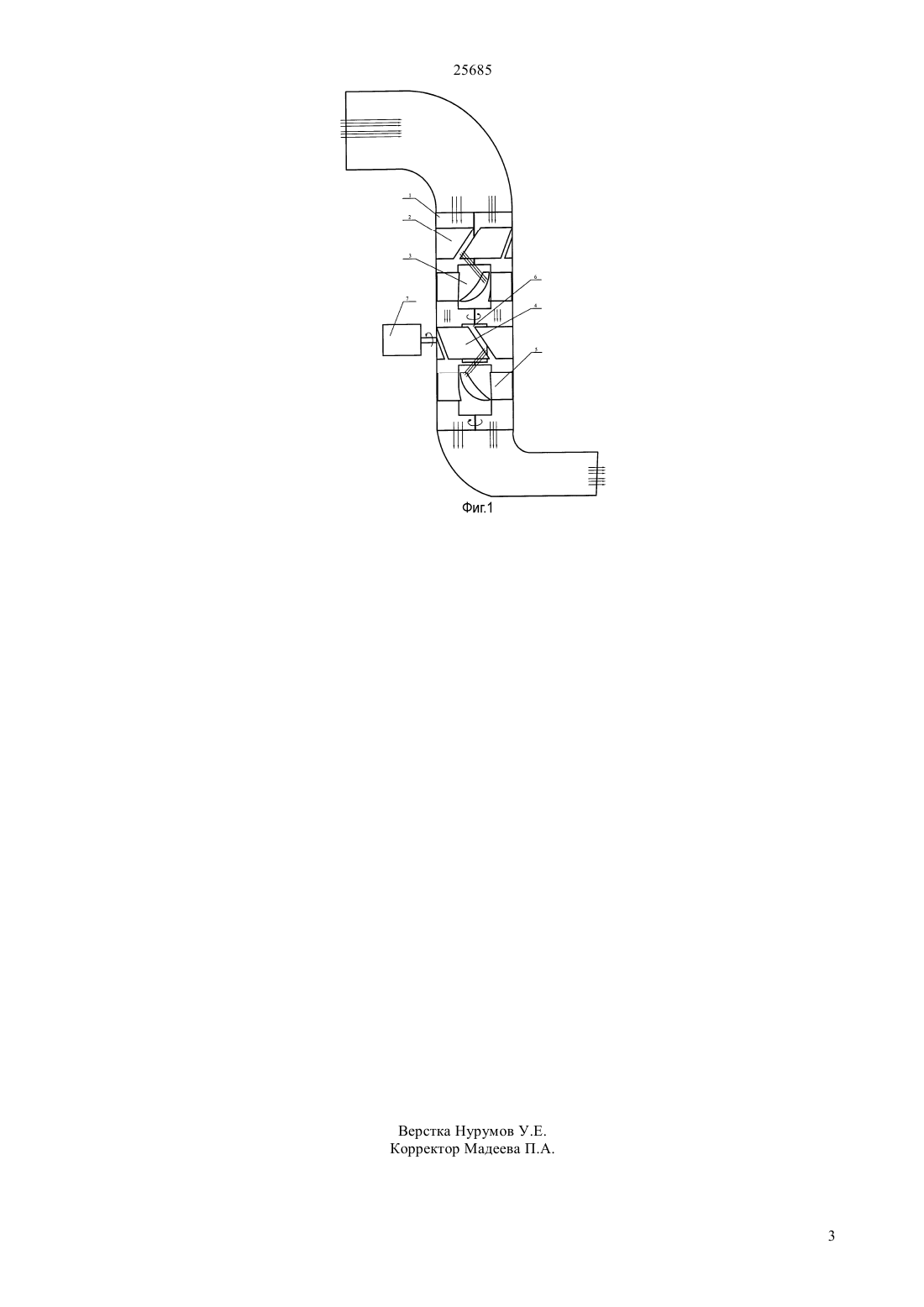

(51) 03 7/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Увеличение коэффициента использования энергии воды осуществляется за счет того, что вода поступающий из первого направляющего лопатка на первую турбину, ударяется и приводит ее во вращение. Далее отраженная от рабочих лопаток вода поступает на вторую направляющую лопатку и приводит во вращение вторую турбину. Выходной вал обеих турбин соединен с входным валом суммирующего редуктора, а выходной вал суммирующего редуктора непосредственно соединен с генератором. Данное изобретение дает возможность максимально использовать кинетическую и потенциальную энергию воды, что позволяет увеличивать не только мощность, но и надежность при эксплуатации ГЭС.(72) Бекбаев Амангельды Бекбаевич Есырев Павел Георгиевич Мсызбай Тлеухан Мусалимлы Тлемс Мрлен Тлемслы Кдрбай айрат бдш Нршат(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(56) В.В. Семенов. Прямоточные гидроагрегаты высокой и сверх высокой быстроходности. М. Госэнергоиздат, 1959(57) Изобретение относится к гидроэнергетике и основной целью является увеличение мощности турбины. 25685 Изобретение относится к области энергетики и предназначено для преобразования кинетической энергии воды в электроэнергию. Известны поворотно-лопастные гидротурбины(Н.М. Щапов Турбинное оборудование гидроэлектростанций, М - Л. Госэнергоиздат 1955 г.), состоящие из турбины и генератора и угловая скорость турбины полностью зависит от скорости движения воды и радиуса турбины и составляет не более 300 об ./мин. Из-за малой угловой скорости турбины используют низкоскоростные генераторы с большим числом пар полюсов, который увеличивает массогабаритные размеры. Известно наиболее близкая к заявляемому изобретению по конструктивному выполнению контрроторная турбина, содержащая корпус,направляющие лопатки, турбины и генератор(Семенов В.В. Прямоточные гидроагрегаты высокой и сверх высокой быстроходности, М - Л. Госэнергоиздат, 1959 г.), которая работает за счет вращения, как ротора, так и статора. Для контрроторного агрегата характерна удвоенная частота вращения ротора относительно контрротора,что позволяет уменьшить в два раза число пар полюсов генератора и, следовательно, его габариты и соответственно увеличить мощность генератора. Контрроторный агрегат состоит из двух гидротурбин вращающихся в разные направления и контрроторного электрического генератора,якорный ротор которого прикреплен к внешнему полому валу турбины, статор (контрротор) - к внутреннему валу турбины. Ротор и контрротор генератора вращаются в разные стороны. К недостаткам изобретения относятся сложность ее реализации и эксплуатации. Технической задачей изобретения является упрощение конструкции турбины с максимальным использованием энергии воды и с минимальными эксплуатационными затратами. Техническая задача решается за счет суммирующего редуктора,который непосредственно соединен с первой и второй турбиной, а выходной вал которого соединн со стандартным генератором, расположенного в машинном зале. Техническим результатом изобретения является максимальное использование энергии воды и увеличение мощности гидротурбины. На фиг.1 представлена кинематическая схема гидротурбинной установки. Гидротурбинная установка включает следующие элементы 1 - водопроводной канал, 2 направляющая лопатка перед первой турбиной, 3 первая турбина, 4 - направляющая лопатка перед второй турбиной, 5 - вторая турбина, 6 суммирующий редуктор, 7 - электрогенератор. Вертикально установленном водопроводном канале 1 закреплены направляющие лопатки первой и второй турбины 2,4. Которые расположены перед первой и второй турбиной 3,5. Направляющие лопатки установлены также вертикально и находятся неподвижно, но их направления противоположны друг - другу. После направляющих лопаток 2 и 4 располагаются соответственно турбины 3 и 5 выполненные в виде поворотно лопастной турбины с четырьмя или шестью лопастями. Турбины непосредственно соединены с суммирующим редуктором 6. Суммирующий редуктор расположен между турбинами 3 и 5,выходной вал которого соединн с электрическим генератором 7, которая находятся вне канала 1. Гидротурбина лемса работает следующим образом Вода, через водопроводной канал 1 падает на направляющую лопатку 2 перед первой турбиной 3, которая создает завихрение воды и направляет на первую турбину 3 с вихревым движением,благодаря которому турбина вращается в направлении завихренной воды. Дальше вода через направляющую лопатку 4 перед второй турбиной 5 расположена на корпусе суммирующего редуктора 6, поступает с вихревым движением на турбину 5 которая вращается относительно первой турбины 3 противоположную сторону. Полученная механическая энергия из двух турбин через суммирующий редуктор 6 передается на электрогенератор 7. В результате использования суммирующего редуктора с соответствующим передаточным числом угловую скорость генератора можно привести к стандартной величине, что позволит использовать серийно-выпускаемый генератор с минимальными массогабаритными размерами. ФОРМУЛА ИЗОБРЕТЕНИЯ Гидротурбина, содержащая водопроводный канал, направляющие лопатки, турбины и генератор,отличающаяся тем, что генератор установлен на выходящем валу суммирующего редуктора,который установлен между вертикально расположенными турбинами на входящих валах.
