Вихревая гидротурбина

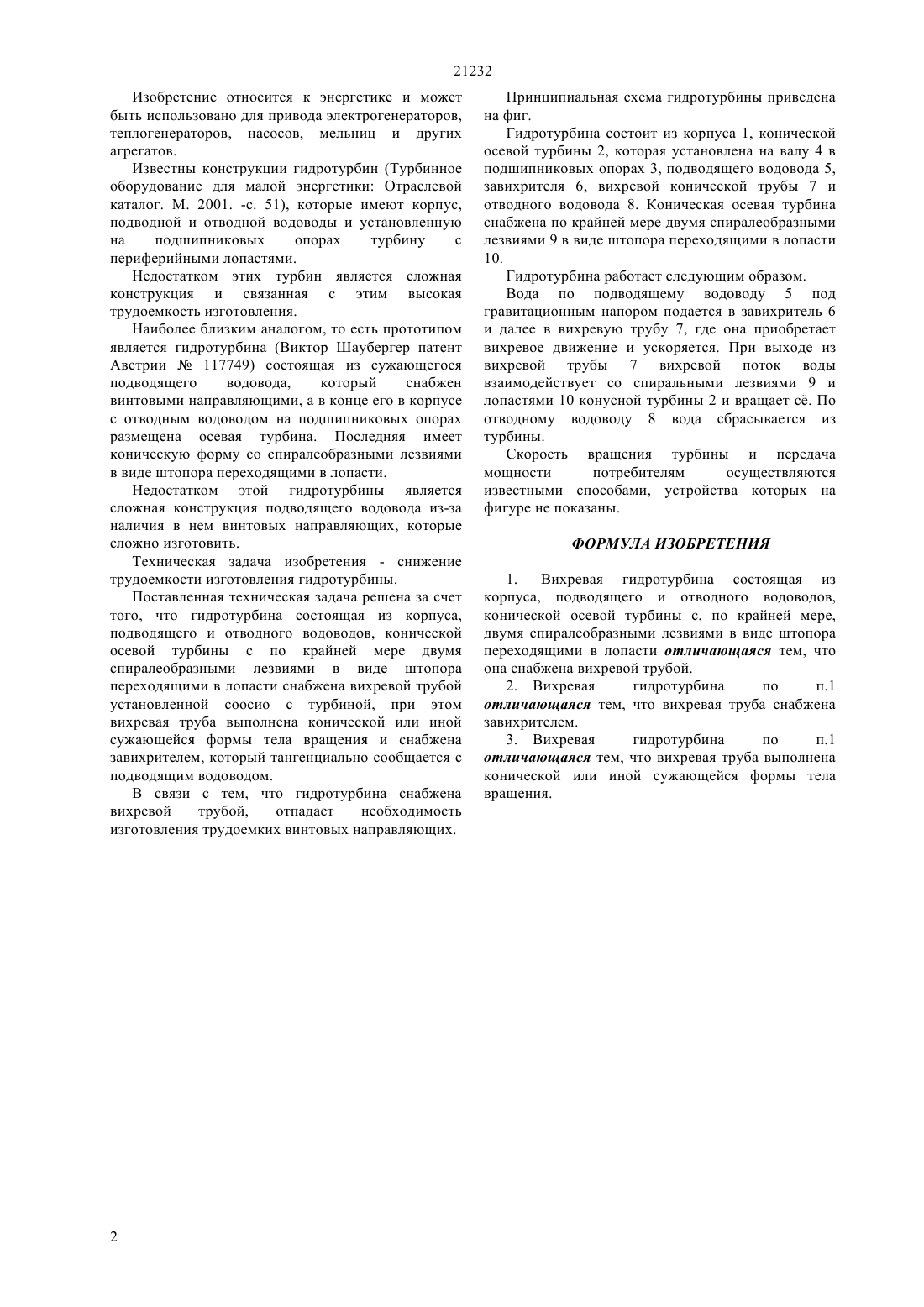

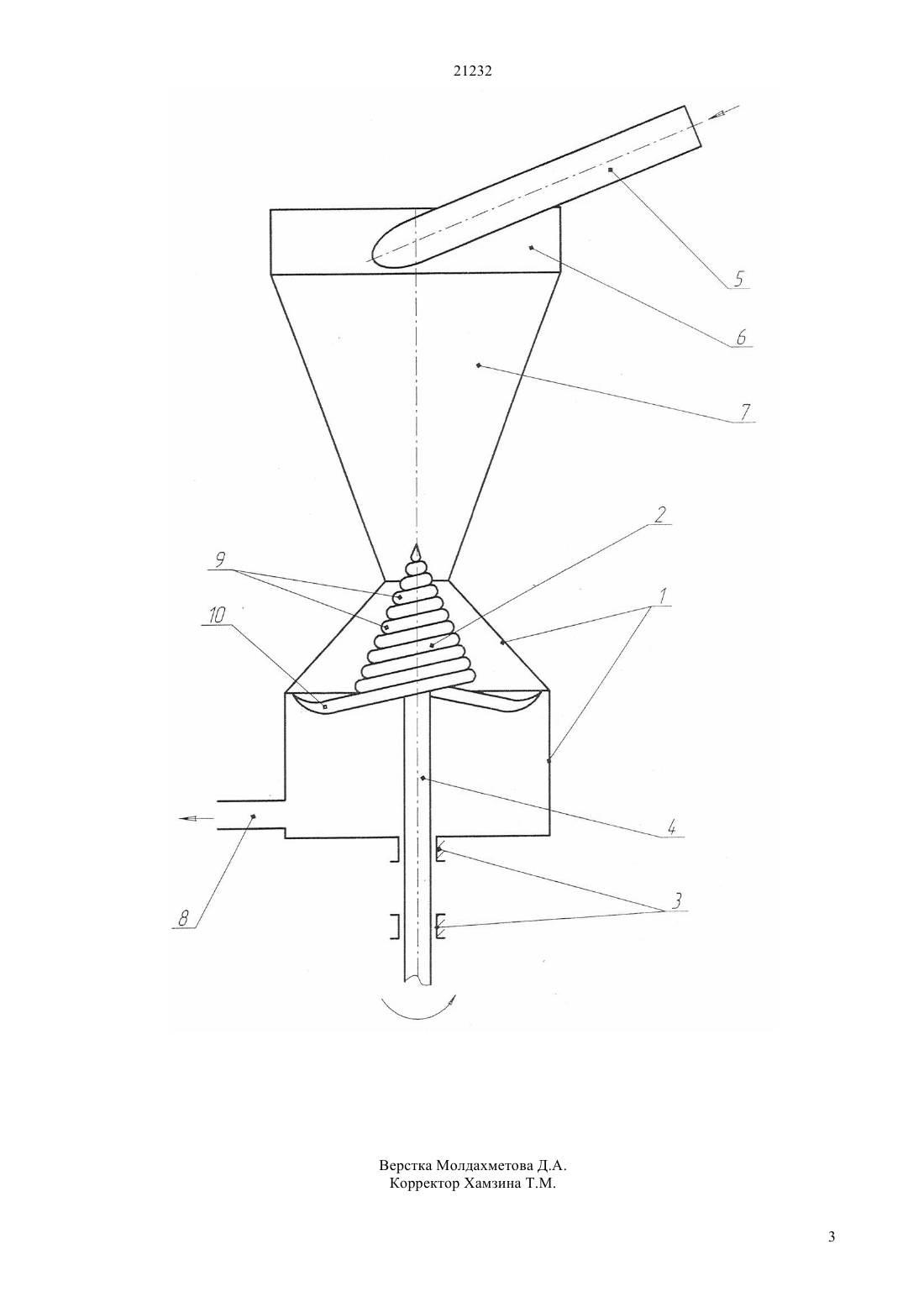

(51) 03 7/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ агрегатов. Сущность изобретения вихревая гидротурбина состоящая из корпуса 1, подводящего 5 и отводного 6 водоводов, конической осевой турбины 2 с по крайней мере двумя спиралеобразными лезвиями 9 в виде штопора переходящими в лопасти 10 снабжена вихревой трубой 7, которая выполнена конической или иной сужающейся формы тела вращения и оснащена завихрителем 6.(76) Кулжабаев Бауржан Джамалбекович ,Лысенко Виктор Степанович(56) Виктор Шаубергер патент Австрии 117749(57) Изобретение относится к энергетике и может быть использовано для привода электрогенераторов,теплогенераторов, насосов, мельниц и других 21232 Изобретение относится к энергетике и может быть использовано для привода электрогенераторов,теплогенераторов, насосов, мельниц и других агрегатов. Известны конструкции гидротурбин (Турбинное оборудование для малой энергетики Отраслевой каталог. М. 2001. -с. 51), которые имеют корпус,подводной и отводной водоводы и установленную на подшипниковых опорах турбину с периферийными лопастями. Недостатком этих турбин является сложная конструкция и связанная с этим высокая трудоемкость изготовления. Наиболее близким аналогом, то есть прототипом является гидротурбина (Виктор Шаубергер патент Австрии 117749) состоящая из сужающегося подводящего водовода,который снабжен винтовыми направляющими, а в конце его в корпусе с отводным водоводом на подшипниковых опорах размещена осевая турбина. Последняя имеет коническую форму со спиралеобразными лезвиями в виде штопора переходящими в лопасти. Недостатком этой гидротурбины является сложная конструкция подводящего водовода из-за наличия в нем винтовых направляющих, которые сложно изготовить. Техническая задача изобретения - снижение трудоемкости изготовления гидротурбины. Поставленная техническая задача решена за счет того, что гидротурбина состоящая из корпуса,подводящего и отводного водоводов, конической осевой турбины с по крайней мере двумя спиралеобразными лезвиями в виде штопора переходящими в лопасти снабжена вихревой трубой установленной соосио с турбиной, при этом вихревая труба выполнена конической или иной сужающейся формы тела вращения и снабжена завихрителем, который тангенциально сообщается с подводящим водоводом. В связи с тем, что гидротурбина снабжена вихревой трубой,отпадает необходимость изготовления трудоемких винтовых направляющих. Принципиальная схема гидротурбины приведена на фиг. Гидротурбина состоит из корпуса 1, конической осевой турбины 2, которая установлена на валу 4 в подшипниковых опорах 3, подводящего водовода 5,завихрителя 6, вихревой конической трубы 7 и отводного водовода 8. Коническая осевая турбина снабжена по крайней мере двумя спиралеобразными лезвиями 9 в виде штопора переходящими в лопасти 10. Гидротурбина работает следующим образом. Вода по подводящему водоводу 5 под гравитационным напором подается в завихритель 6 и далее в вихревую трубу 7, где она приобретает вихревое движение и ускоряется. При выходе из вихревой трубы 7 вихревой поток воды взаимодействует со спиральными лезвиями 9 и лопастями 10 конусной турбины 2 и вращает с. По отводному водоводу 8 вода сбрасывается из турбины. Скорость вращения турбины и передача мощности потребителям осуществляются известными способами, устройства которых на фигуре не показаны. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Вихревая гидротурбина состоящая из корпуса, подводящего и отводного водоводов,конической осевой турбины с, по крайней мере,двумя спиралеобразными лезвиями в виде штопора переходящими в лопасти отличающаяся тем, что она снабжена вихревой трубой. 2. Вихревая гидротурбина по п.1 отличающаяся тем, что вихревая труба снабжена завихрителем. 3. Вихревая гидротурбина по п.1 отличающаяся тем, что вихревая труба выполнена конической или иной сужающейся формы тела вращения.
