Регистратор электропроводности биологических жидкостей

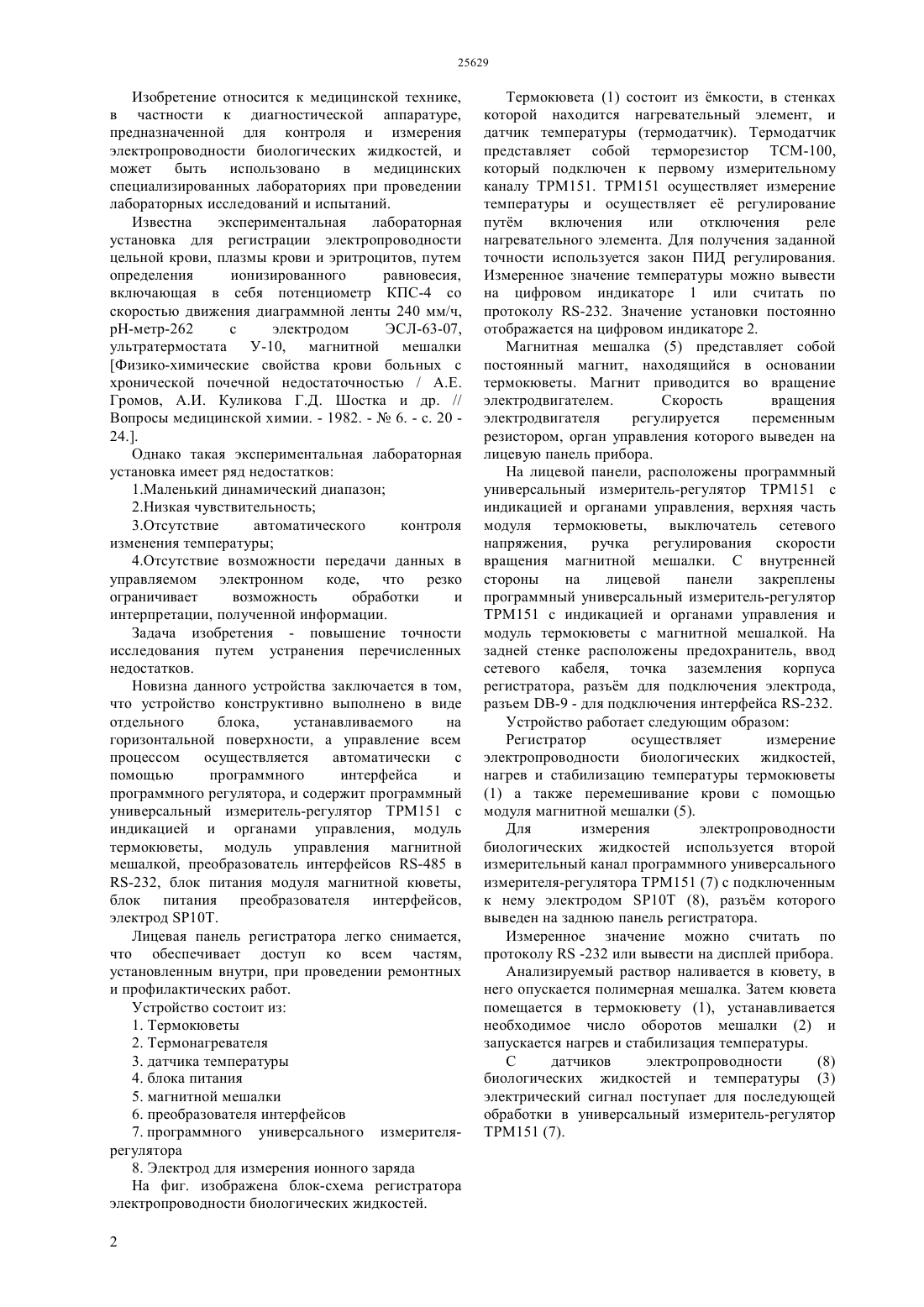

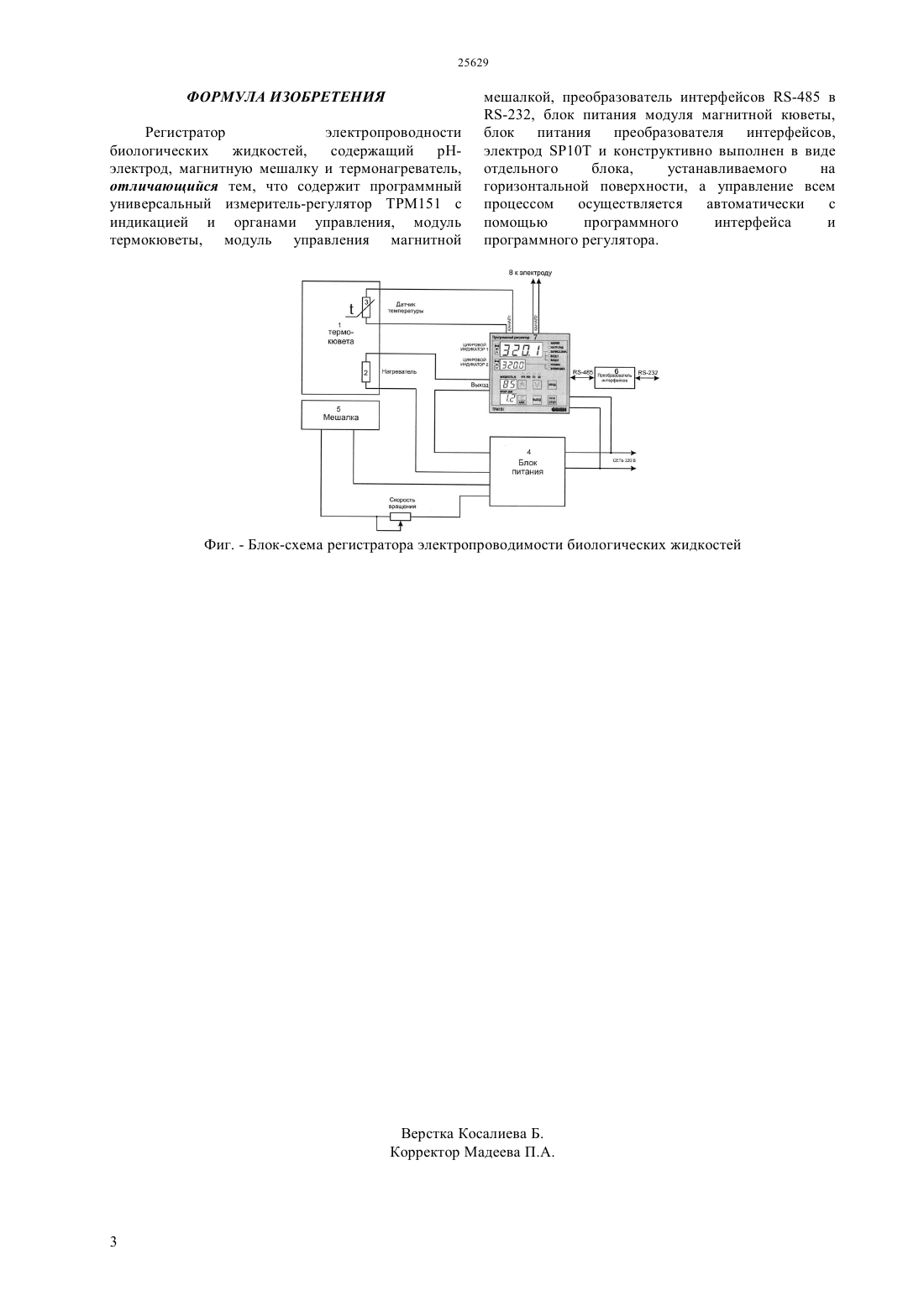

(51) 61 10/00 (2011.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ отдельного блока,устанавливаемого на горизонтальной поверхности, а управление всем процессом осуществляется автоматически с помощью программного интерфейса и программного регулятора и содержит программный универсальный измеритель-регулятор ТРМ 151 с индикацией и органами управления, модуль термокюветы, модуль управления магнитной мешалкой, преобразователь интерфейсов -485 в-232, блок питания модуля магнитной кюветы,блок питания преобразователя интерфейсов,электрод 10. Лицевая панель регистратора легко снимается,что обеспечивает доступ ко всем частям,установленным внутри, при проведении ремонтных и профилактических работ. Устройство состоит из 1. Термокюветы 2. Термонагревателя 3. датчика температуры 4. блока питания 5. магнитной мешалки 6. преобразователя интерфейсов 7. программного универсального измерителярегулятора 8. Электрод для измерения ионного заряда.(72) Клюев Дмитрий Анатольевич Колесникова Евгения Александровна Колесников Владимир Александрович Муравлева Лариса Евгеньевна Молотов-Лучанский Вилен Борисович Жанбыршеева Лэззет Балшораевна(73) Республиканское государственное предприятие на праве хозяйственного ведения Карагандинский государственный медицинский университет Министерства здравоохранения Республики Казахстан(54) РЕГИСТРАТОР ЭЛЕКТРОПРОВОДНОСТИ БИОЛОГИЧЕСКИХ ЖИДКОСТЕЙ(57) Изобретение относится к медицинской технике, в частности к диагностической аппаратуре,предназначенной для контроля и измерения электропроводности биологических жидкостей, и может быть использовано в медицинских специализированных лабораториях при проведении лабораторных исследований и испытаний. Новизна данного устройства заключается в том,что устройство конструктивно выполнено в виде Изобретение относится к медицинской технике,в частности к диагностической аппаратуре,предназначенной для контроля и измерения электропроводности биологических жидкостей, и может быть использовано в медицинских специализированных лабораториях при проведении лабораторных исследований и испытаний. Известна экспериментальная лабораторная установка для регистрации электропроводности цельной крови, плазмы крови и эритроцитов, путем определения ионизированного равновесия,включающая в себя потенциометр КПС-4 со скоростью движения диаграммной ленты 240 мм/ч,рН-метр-262 с электродом ЭСЛ-63-07,ультратермостата У-10, магнитной мешалки Физико-химические свойства крови больных с хронической почечной недостаточностью / А.Е. Громов, А.И. Куликова Г.Д. Шостка и др. // Вопросы медицинской химии. - 1982. -6. - с. 20 24 Однако такая экспериментальная лабораторная установка имеет ряд недостатков 1.Маленький динамический диапазон 2.Низкая чувствительность 3.Отсутствие автоматического контроля изменения температуры 4.Отсутствие возможности передачи данных в управляемом электронном коде, что резко ограничивает возможность обработки и интерпретации, полученной информации. Задача изобретения - повышение точности исследования путем устранения перечисленных недостатков. Новизна данного устройства заключается в том,что устройство конструктивно выполнено в виде отдельного блока,устанавливаемого на горизонтальной поверхности, а управление всем процессом осуществляется автоматически с помощью программного интерфейса и программного регулятора, и содержит программный универсальный измеритель-регулятор ТРМ 151 с индикацией и органами управления, модуль термокюветы, модуль управления магнитной мешалкой, преобразователь интерфейсов -485 в-232, блок питания модуля магнитной кюветы,блок питания преобразователя интерфейсов,электрод 10. Лицевая панель регистратора легко снимается,что обеспечивает доступ ко всем частям,установленным внутри, при проведении ремонтных и профилактических работ. Устройство состоит из 1. Термокюветы 2. Термонагревателя 3. датчика температуры 4. блока питания 5. магнитной мешалки 6. преобразователя интерфейсов 7. программного универсального измерителярегулятора 8. Электрод для измерения ионного заряда На фиг. изображена блок-схема регистратора электропроводности биологических жидкостей. 2 Термокювета (1) состоит из мкости, в стенках которой находится нагревательный элемент, и датчик температуры (термодатчик). Термодатчик представляет собой терморезистор ТСМ-100,который подключен к первому измерительному каналу ТРМ 151. ТРМ 151 осуществляет измерение температуры и осуществляет е регулирование путм включения или отключения реле нагревательного элемента. Для получения заданной точности используется закон ПИД регулирования. Измеренное значение температуры можно вывести на цифровом индикаторе 1 или считать по протоколу -232. Значение установки постоянно отображается на цифровом индикаторе 2. Магнитная мешалка (5) представляет собой постоянный магнит, находящийся в основании термокюветы. Магнит приводится во вращение электродвигателем. Скорость вращения электродвигателя регулируется переменным резистором, орган управления которого выведен на лицевую панель прибора. На лицевой панели, расположены программный универсальный измеритель-регулятор ТРМ 151 с индикацией и органами управления, верхняя часть модуля термокюветы, выключатель сетевого напряжения,ручка регулирования скорости вращения магнитной мешалки. С внутренней стороны на лицевой панели закреплены программный универсальный измеритель-регулятор ТРМ 151 с индикацией и органами управления и модуль термокюветы с магнитной мешалкой. На задней стенке расположены предохранитель, ввод сетевого кабеля, точка заземления корпуса регистратора, разъм для подключения электрода,разъем -9 - для подключения интерфейса -232. Устройство работает следующим образом Регистратор осуществляет измерение электропроводности биологических жидкостей,нагрев и стабилизацию температуры термокюветы(1) а также перемешивание крови с помощью модуля магнитной мешалки (5). Для измерения электропроводности биологических жидкостей используется второй измерительный канал программного универсального измерителя-регулятора ТРМ 151 (7) с подключенным к нему электродом 10 (8), разъм которого выведен на заднюю панель регистратора. Измеренное значение можно считать по протоколу-232 или вывести на дисплей прибора. Анализируемый раствор наливается в кювету, в него опускается полимерная мешалка. Затем кювета помещается в термокювету (1), устанавливается необходимое число оборотов мешалки (2) и запускается нагрев и стабилизация температуры. С датчиков электропроводности(8) биологических жидкостей и температуры (3) электрический сигнал поступает для последующей обработки в универсальный измеритель-регулятор ТРМ 151 (7). ФОРМУЛА ИЗОБРЕТЕНИЯ Регистратор электропроводности биологических жидкостей,содержащий электрод, магнитную мешалку и термонагреватель,отличающийся тем, что содержит программный универсальный измеритель-регулятор ТРМ 151 с индикацией и органами управления, модуль термокюветы, модуль управления магнитной-232, блок питания модуля магнитной кюветы,блок питания преобразователя интерфейсов,электрод 10 и конструктивно выполнен в виде отдельного блока,устанавливаемого на горизонтальной поверхности, а управление всем процессом осуществляется автоматически с помощью программного интерфейса и программного регулятора. Фиг. - Блок-схема регистратора электропроводимости биологических жидкостей
