Вставка в пневмолинейки моталок стана горячей прокатки

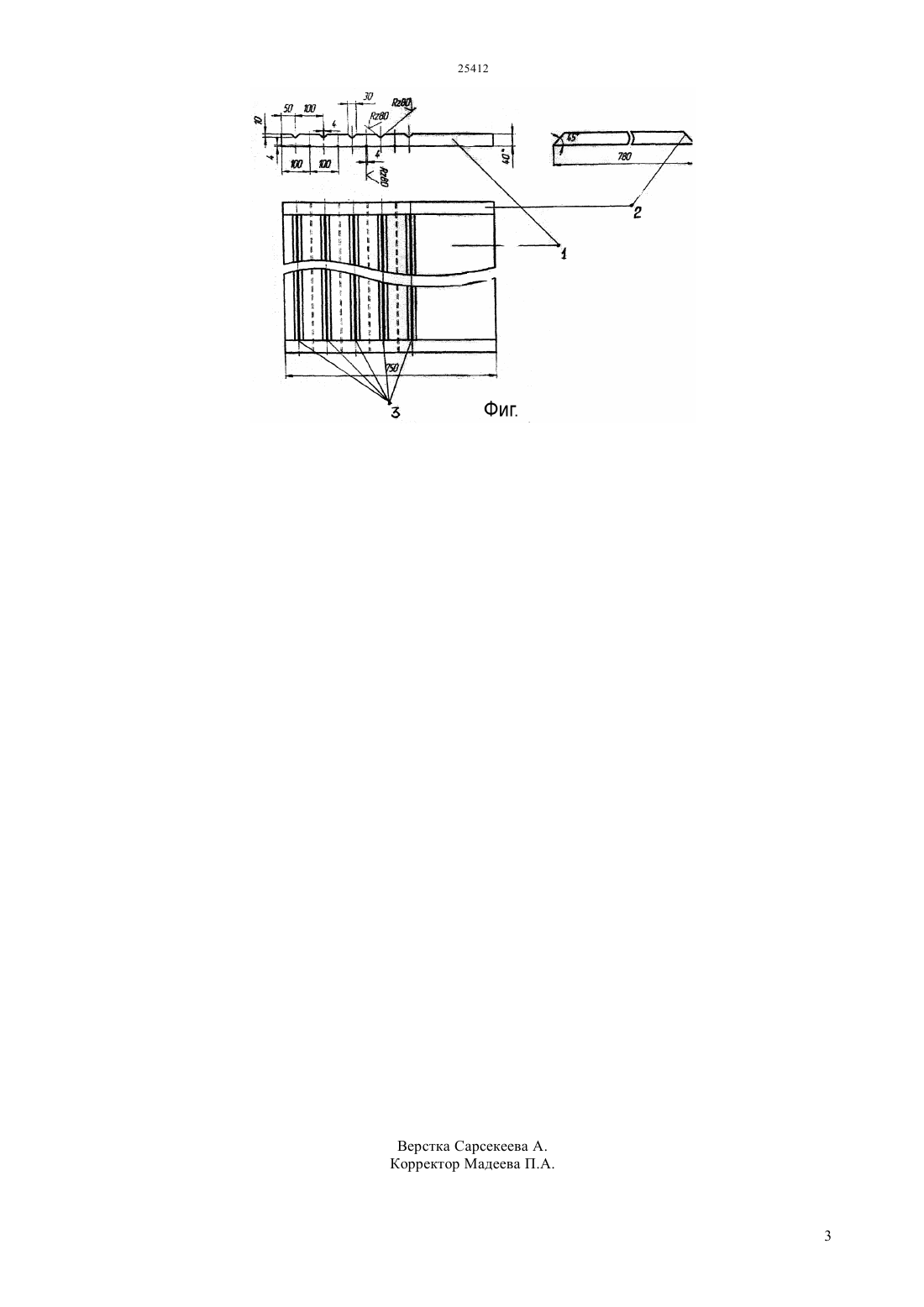

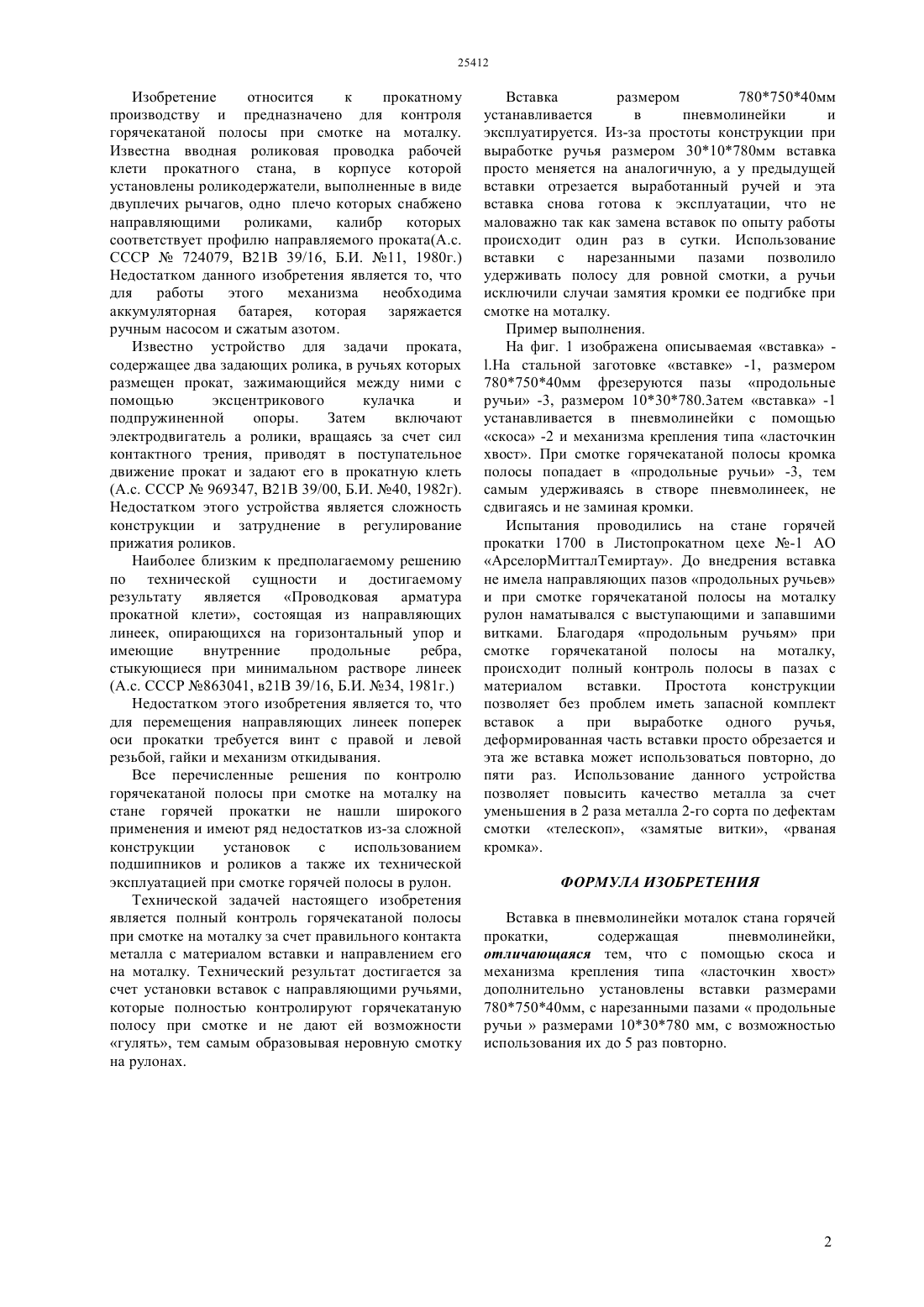

(51) 21 39/16 (2010.01) 21 37/54 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ На стальной заготовке вставке размером 78075040 мм фрезеруются пазы продольные ручьи размером 1030780 мм. Затем вставка устанавливается в держатели пневмолинейки типа ласточкин хвост. При смотке горячекатаной полосы кромка полосы попадает в продольные ручьи, тем самым удерживаясь в створе пневмолинеек не сдвигаясь и не заминая кромки. При смотке полосы на моталку количество выступающих и запавших витков значительно снизилось. Использование данного устройства позволяет повысить качество металла за счет уменьшения в 2 раза металла 2-го сорта по дефектам смотки телескоп, замятые витки, рваная кромка.(72) Войтеховский Дмитрий Анатольевич Цимбал Константин Георгиевич Шайдулов Борис Равильевич Шайдулов Руслан Равильевич Коноваленко Михаил Владимирович(73) Акционерное общество АрселорМиттал Темиртау(54) ВСТАВКА В ПНЕВМОЛИНЕЙКИ МОТАЛОК СТАНА ГОРЯЧЕЙ ПРОКАТКИ(57) Изобретение относится к прокатному производству и может быть использовано при смотке горячекатаной полосы на моталку в рулоны. Изобретение относится к прокатному производству и предназначено для контроля горячекатаной полосы при смотке на моталку. Известна вводная роликовая проводка рабочей клети прокатного стана, в корпусе которой установлены роликодержатели, выполненные в виде двуплечих рычагов, одно плечо которых снабжено направляющими роликами,калибр которых соответствует профилю направляемого проката(А.с. СССР 724079, В 21 В 39/16, Б.И. 11, 1980 г.) Недостатком данного изобретения является то, что для работы этого механизма необходима аккумуляторная батарея, которая заряжается ручным насосом и сжатым азотом. Известно устройство для задачи проката,содержащее два задающих ролика, в ручьях которых размещен прокат, зажимающийся между ними с помощью эксцентрикового кулачка и подпружиненной опоры. Затем включают электродвигатель а ролики, вращаясь за счет сил контактного трения, приводят в поступательное движение прокат и задают его в прокатную клеть(А.с. СССР 969347, В 21 В 39/00, Б.И. 40, 1982 г). Недостатком этого устройства является сложность конструкции и затруднение в регулирование прижатия роликов. Наиболее близким к предполагаемому решению по технической сущности и достигаемому результату является Проводковая арматура прокатной клети, состоящая из направляющих линеек, опирающихся на горизонтальный упор и имеющие внутренние продольные ребра,стыкующиеся при минимальном растворе линеек(А.с. СССР 863041, в 21 В 39/16, Б.И. 34, 1981 г.) Недостатком этого изобретения является то, что для перемещения направляющих линеек поперек оси прокатки требуется винт с правой и левой резьбой, гайки и механизм откидывания. Все перечисленные решения по контролю горячекатаной полосы при смотке на моталку на стане горячей прокатки не нашли широкого применения и имеют ряд недостатков из-за сложной конструкции установок с использованием подшипников и роликов а также их технической эксплуатацией при смотке горячей полосы в рулон. Технической задачей настоящего изобретения является полный контроль горячекатаной полосы при смотке на моталку за счет правильного контакта металла с материалом вставки и направлением его на моталку. Технический результат достигается за счет установки вставок с направляющими ручьями,которые полностью контролируют горячекатаную полосу при смотке и не дают ей возможности гулять, тем самым образовывая неровную смотку на рулонах. Вставка размером 78075040 мм устанавливается в пневмолинейки и эксплуатируется. Из-за простоты конструкции при выработке ручья размером 3010780 мм вставка просто меняется на аналогичную, а у предыдущей вставки отрезается выработанный ручей и эта вставка снова готова к эксплуатации, что не маловажно так как замена вставок по опыту работы происходит один раз в сутки. Использование вставки с нарезанными пазами позволило удерживать полосу для ровной смотки, а ручьи исключили случаи замятия кромки ее подгибке при смотке на моталку. Пример выполнения. На фиг. 1 изображена описываемая вставка . стальной заготовке вставке -1, размером 78075040 мм фрезеруются пазы продольные ручьи -3, размером 1030780.3 атем вставка -1 устанавливается в пневмолинейки с помощью скоса -2 и механизма крепления типа ласточкин хвост. При смотке горячекатаной полосы кромка полосы попадает в продольные ручьи -3, тем самым удерживаясь в створе пневмолинеек, не сдвигаясь и не заминая кромки. Испытания проводились на стане горячей прокатки 1700 в Листопрокатном цехе -1 АО АрселорМитталТемиртау. До внедрения вставка не имела направляющих пазов продольных ручьев и при смотке горячекатаной полосы на моталку рулон наматывался с выступающими и запавшими витками. Благодаря продольным ручьям при смотке горячекатаной полосы на моталку,происходит полный контроль полосы в пазах с материалом вставки. Простота конструкции позволяет без проблем иметь запасной комплект вставок а при выработке одного ручья,деформированная часть вставки просто обрезается и эта же вставка может использоваться повторно, до пяти раз. Использование данного устройства позволяет повысить качество металла за счет уменьшения в 2 раза металла 2-го сорта по дефектам смотки телескоп, замятые витки, рваная кромка. ФОРМУЛА ИЗОБРЕТЕНИЯ Вставка в пневмолинейки моталок стана горячей прокатки,содержащая пневмолинейки,отличающаяся тем, что с помощью скоса и механизма крепления типа ласточкин хвост дополнительно установлены вставки размерами 78075040 мм, с нарезанными пазамипродольные ручьиразмерами 1030780 мм, с возможностью использования их до 5 раз повторно.
