Способ гашения энергии потока на концевом участке водовода

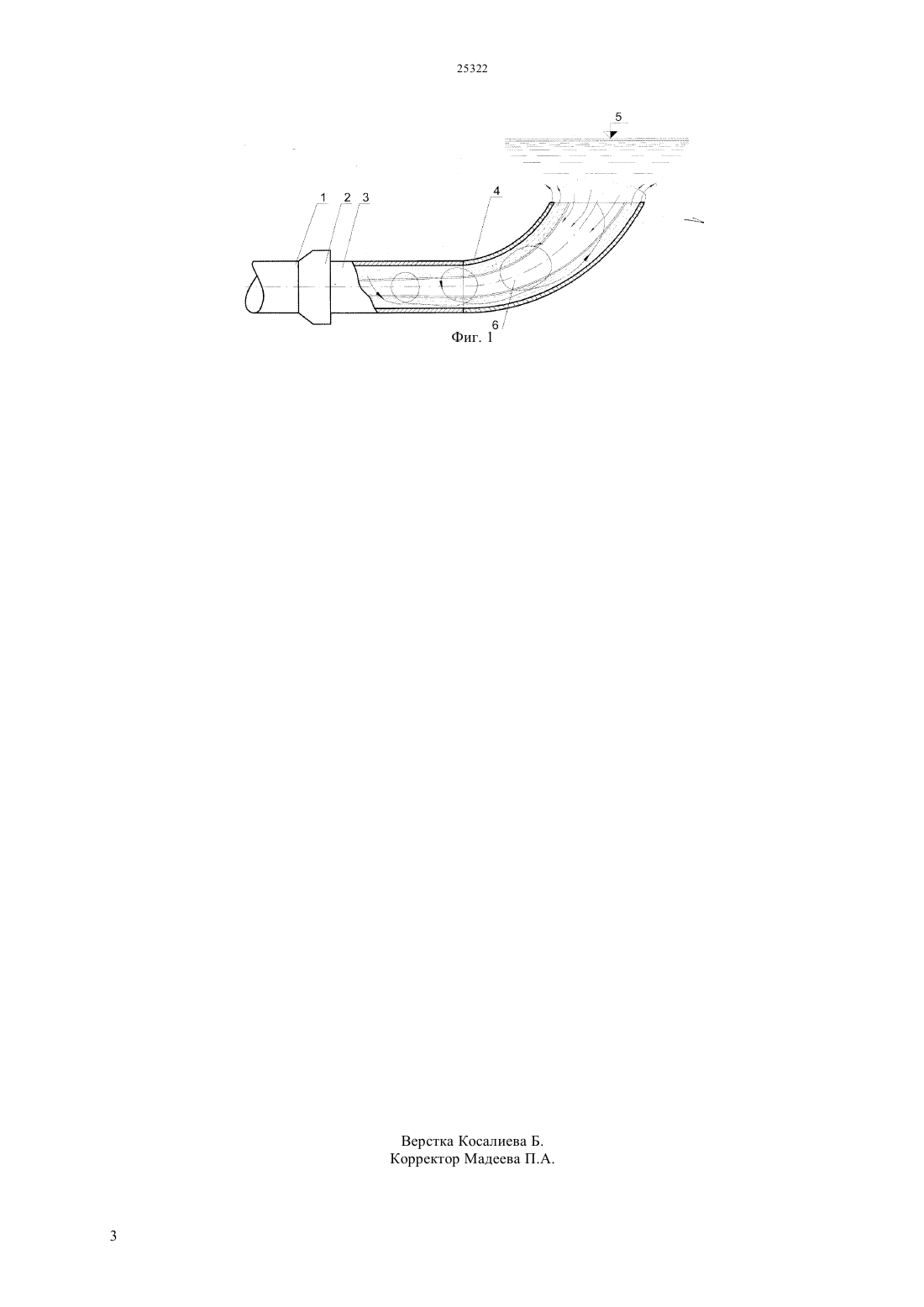

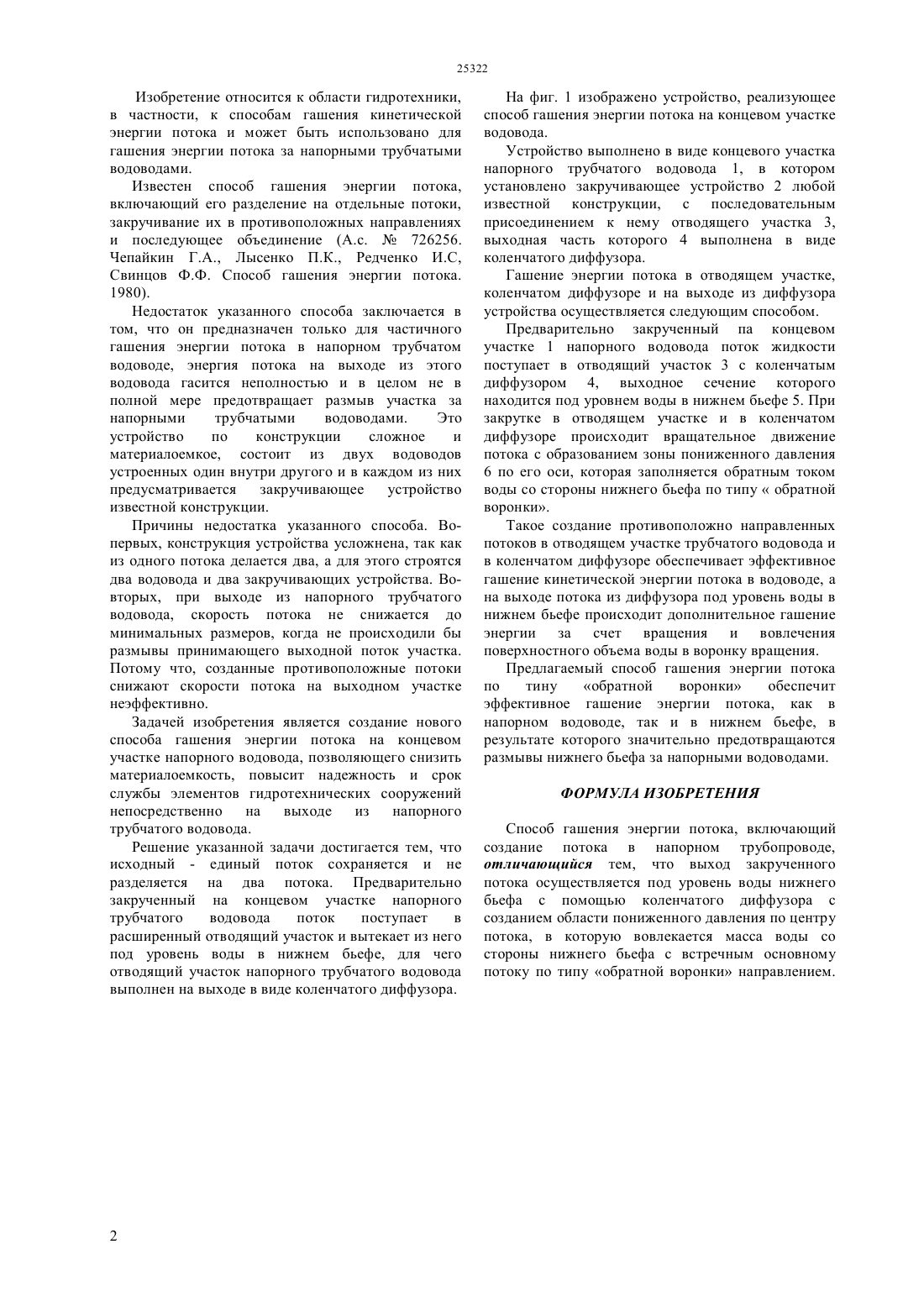

(51) 02 8/06 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Способ гашения энергии потока на концевом участке напорного водовода находит применение в области гидротехники и мелиорации с целью предотвращения размыва нижнего бьефа за водовыпускными и водосбросными сооружениями,который обеспечивается гашением кинетической энергии потока противоположно направленными течениями в его концевом и выходном участках. При этом объем работ по креплению нижнего бьефа будет минимальным. Устройство выполнено в виде концевого участка напорного трубчатого водовода 1, в котором установлено закручивающее устройство 2 любой известной конструкции, с последовательным присоединением к нему отводящего участка 3,выходная часть которого 4 выполнена в виде коленчатого диффузора.(72) Шатанов Алтай Абзуллинович Зурбек уелбек Крбайлы(73) Республиканское государственное казенное предприятие Казахский национальный аграрный университет Министерства образования и науки Республики Казахстан(54) СПОСОБ ГАШЕНИЯ ЭНЕРГИИ ПОТОКА НА КОНЦЕВОМ УЧАСТКЕ ВОДОВОДА(57) Изобретение относится к области гидротехники, в частности, к способам гашения кинетической энергии потока и может быть использовано для гашения энергии потока за напорными трубчатыми водоводами. Изобретение относится к области гидротехники,в частности, к способам гашения кинетической энергии потока и может быть использовано для гашения энергии потока за напорными трубчатыми водоводами. Известен способ гашения энергии потока,включающий его разделение на отдельные потоки,закручивание их в противоположных направлениях и последующее объединение (А.с.726256. Чепайкин Г.А., Лысенко П.К., Редченко И.С,Свинцов Ф.Ф. Способ гашения энергии потока. 1980). Недостаток указанного способа заключается в том, что он предназначен только для частичного гашения энергии потока в напорном трубчатом водоводе, энергия потока на выходе из этого водовода гасится неполностью и в целом не в полной мере предотвращает размыв участка за напорными трубчатыми водоводами. Это устройство по конструкции сложное и материалоемкое, состоит из двух водоводов устроенных один внутри другого и в каждом из них предусматривается закручивающее устройство известной конструкции. Причины недостатка указанного способа. Вопервых, конструкция устройства усложнена, так как из одного потока делается два, а для этого строятся два водовода и два закручивающих устройства. Вовторых, при выходе из напорного трубчатого водовода, скорость потока не снижается до минимальных размеров, когда не происходили бы размывы принимающего выходной поток участка. Потому что, созданные противоположные потоки снижают скорости потока на выходном участке неэффективно. Задачей изобретения является создание нового способа гашения энергии потока на концевом участке напорного водовода, позволяющего снизить материалоемкость, повысит надежность и срок службы элементов гидротехнических сооружений непосредственно на выходе из напорного трубчатого водовода. Решение указанной задачи достигается тем, что исходный - единый поток сохраняется и не разделяется на два потока. Предварительно закрученный на концевом участке напорного трубчатого водовода поток поступает в расширенный отводящий участок и вытекает из него под уровень воды в нижнем бьефе, для чего отводящий участок напорного трубчатого водовода выполнен на выходе в виде коленчатого диффузора. На фиг. 1 изображено устройство, реализующее способ гашения энергии потока на концевом участке водовода. Устройство выполнено в виде концевого участка напорного трубчатого водовода 1, в котором установлено закручивающее устройство 2 любой известной конструкции, с последовательным присоединением к нему отводящего участка 3,выходная часть которого 4 выполнена в виде коленчатого диффузора. Гашение энергии потока в отводящем участке,коленчатом диффузоре и на выходе из диффузора устройства осуществляется следующим способом. Предварительно закрученный па концевом участке 1 напорного водовода поток жидкости поступает в отводящий участок 3 с коленчатым диффузором 4, выходное сечение которого находится под уровнем воды в нижнем бьефе 5. При закрутке в отводящем участке и в коленчатом диффузоре происходит вращательное движение потока с образованием зоны пониженного давления 6 по его оси, которая заполняется обратным током воды со стороны нижнего бьефа по типуобратной воронки. Такое создание противоположно направленных потоков в отводящем участке трубчатого водовода и в коленчатом диффузоре обеспечивает эффективное гашение кинетической энергии потока в водоводе, а на выходе потока из диффузора под уровень воды в нижнем бьефе происходит дополнительное гашение энергии за счет вращения и вовлечения поверхностного объема воды в воронку вращения. Предлагаемый способ гашения энергии потока по тину обратной воронки обеспечит эффективное гашение энергии потока, как в напорном водоводе, так и в нижнем бьефе, в результате которого значительно предотвращаются размывы нижнего бьефа за напорными водоводами. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ гашения энергии потока, включающий создание потока в напорном трубопроводе,отличающийся тем, что выход закрученного потока осуществляется под уровень воды нижнего бьефа с помощью коленчатого диффузора с созданием области пониженного давления по центру потока, в которую вовлекается масса воды со стороны нижнего бьефа с встречным основному потоку по типу обратной воронки направлением.
