Терморегулятор

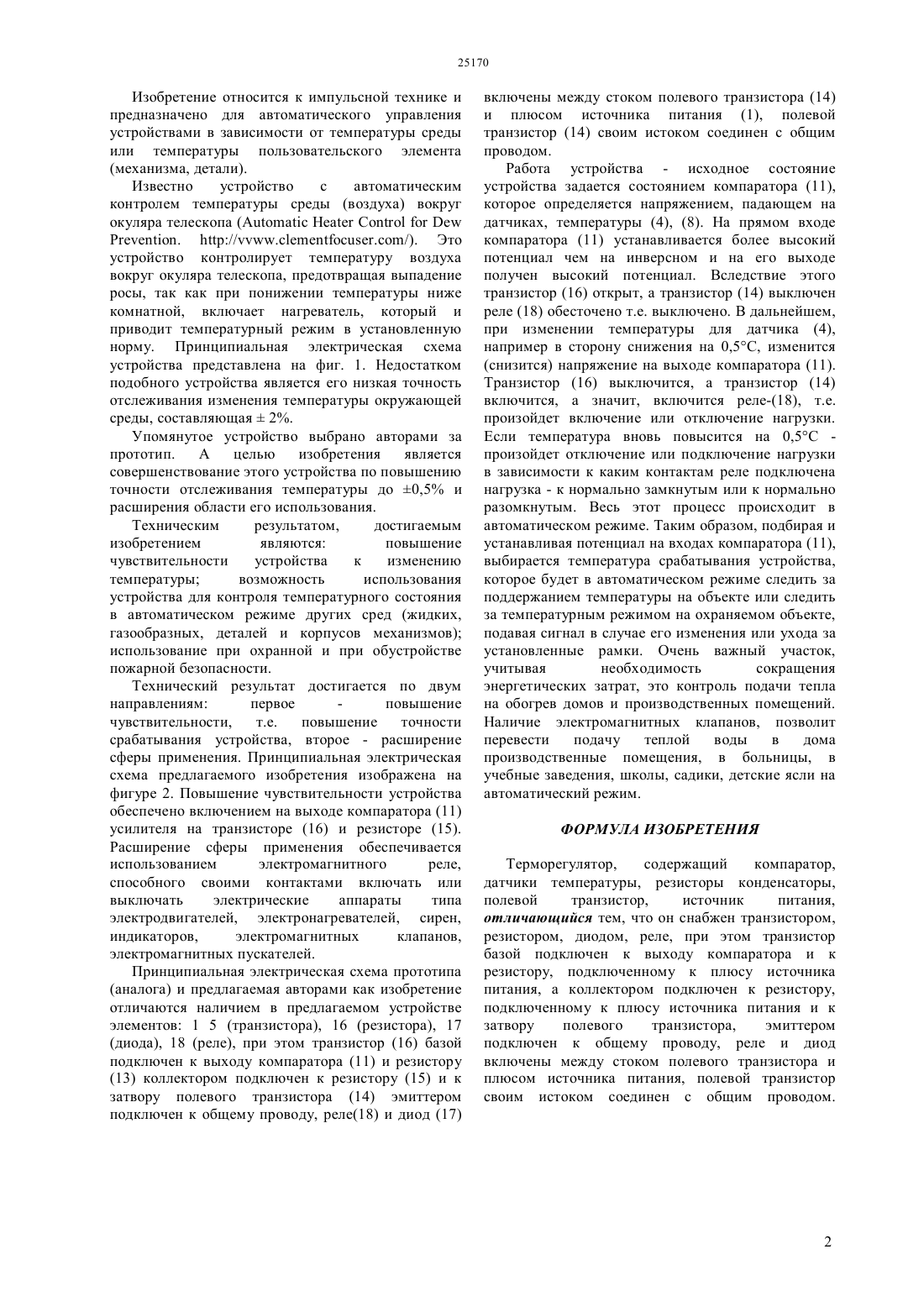

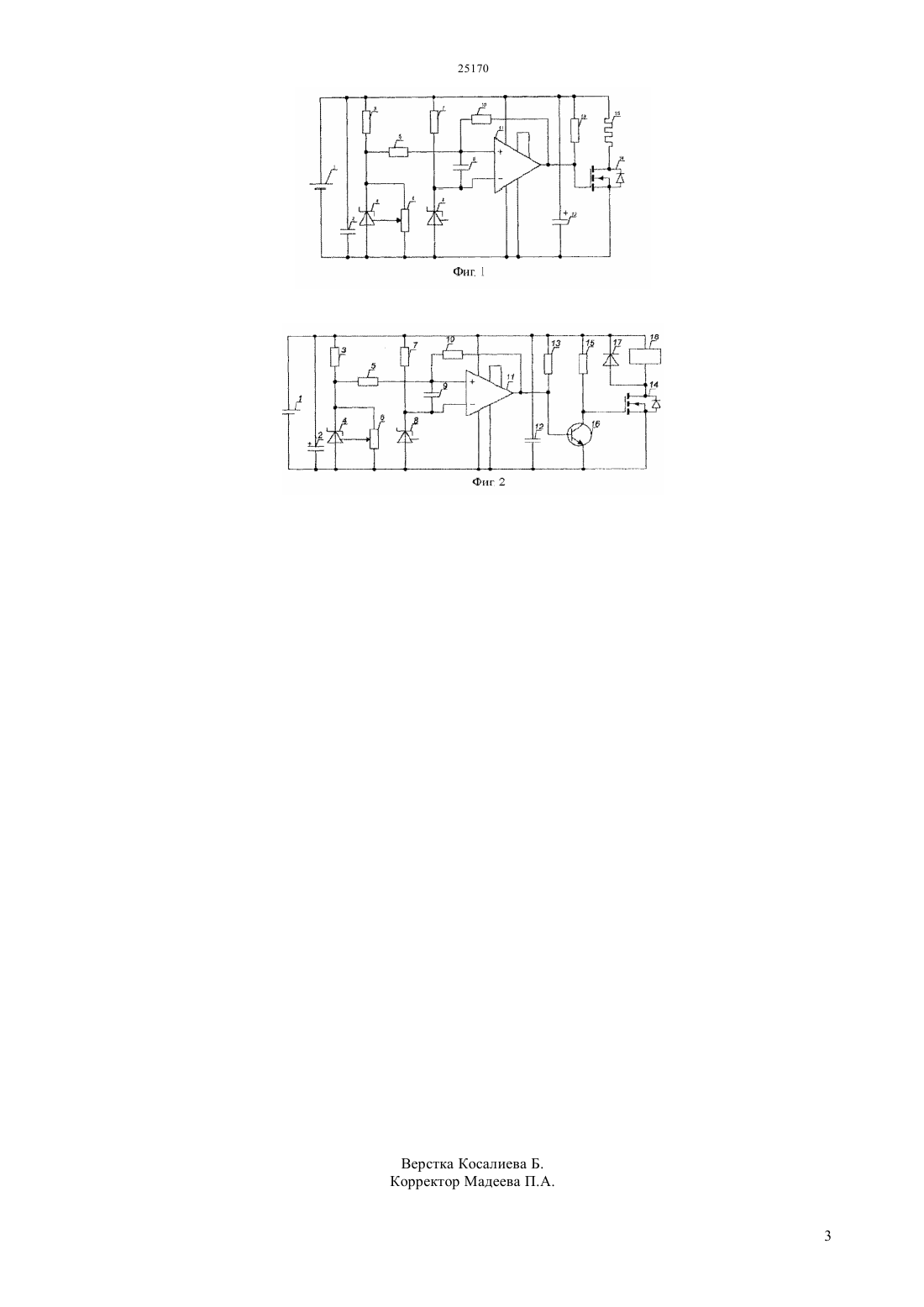

(51) 03 17/00 (2010.01) 03 17/567 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Терморегулятор,содержащий компаратор,датчики температуры, резисторы, конденсаторы,полевой транзистор,источник питания,отличающийся тем, что он снабжен транзистором,резистором, диодом, реле, при этом транзистор базой подключен к выходу компаратора и к резистору, подключенному к плюсу источника питания, а коллекторам подключен к резистору,подключенному к плюсу источника питания и к затвору полевого транзистора,эмиттером подключен к общему проводу, реле и диод включены между стоком полевого транзистора и плюсом источника питания, полевой транзистор своим истоком соединен с общим проводом.(76) Кашевкин Александр Александрович Квитка Василий Николаевич Кошеков Кайрат Темирбаевич Латыпов Сергей Ильдусович(56) Устройство с автоматическим контролем температуры среды (воздуха) вокруг окуляра телескопа (А,//, 2006(57) Изобретение относится к импульсной технике и предназначено для автоматического управления устройствами в зависимости от температуры среды и. температуры пользовательского элемента Изобретение относится к импульсной технике и предназначено для автоматического управления устройствами в зависимости от температуры среды или температуры пользовательского элемента(механизма, детали). Известно устройство с автоматическим контролем температуры среды (воздуха) вокруг окуляра телескопа (. ///). Это устройство контролирует температуру воздуха вокруг окуляра телескопа, предотвращая выпадение росы, так как при понижении температуры ниже комнатной, включает нагреватель, который и приводит температурный режим в установленную норму. Принципиальная электрическая схема устройства представлена на фиг. 1. Недостатком подобного устройства является его низкая точность отслеживания изменения температуры окружающей среды, составляющая 2. Упомянутое устройство выбрано авторами за прототип. А целью изобретения является совершенствование этого устройства по повышению точности отслеживания температуры до 0,5 и расширения области его использования. Техническим результатом,достигаемым изобретением являются повышение чувствительности устройства к изменению температуры возможность использования устройства для контроля температурного состояния в автоматическом режиме других сред (жидких,газообразных, деталей и корпусов механизмов) использование при охранной и при обустройстве пожарной безопасности. Технический результат достигается по двум направлениям первое повышение чувствительности,т.е. повышение точности срабатывания устройства, второе - расширение сферы применения. Принципиальная электрическая схема предлагаемого изобретения изображена на фигуре 2. Повышение чувствительности устройства обеспечено включением на выходе компаратора (11) усилителя на транзисторе (16) и резисторе (15). Расширение сферы применения обеспечивается использованием электромагнитного реле,способного своими контактами включать или выключать электрические аппараты типа электродвигателей, электронагревателей, сирен,индикаторов,электромагнитных клапанов,электромагнитных пускателей. Принципиальная электрическая схема прототипа(аналога) и предлагаемая авторами как изобретение отличаются наличием в предлагаемом устройстве элементов 1 5 (транзистора), 16 (резистора), 17(диода), 18 (реле), при этом транзистор (16) базой подключен к выходу компаратора (11) и резистору(13) коллектором подключен к резистору (15) и к затвору полевого транзистора (14) эмиттером подключен к общему проводу, реле(18) и диод (17) включены между стоком полевого транзистора (14) и плюсом источника питания (1), полевой транзистор (14) своим истоком соединен с общим проводом. Работа устройства - исходное состояние устройства задается состоянием компаратора (11),которое определяется напряжением, падающем на датчиках, температуры (4), (8). На прямом входе компаратора (11) устанавливается более высокий потенциал чем на инверсном и на его выходе получен высокий потенциал. Вследствие этого транзистор (16) открыт, а транзистор (14) выключен реле (18) обесточено т.е. выключено. В дальнейшем,при изменении температуры для датчика (4),например в сторону снижения на 0,5 С, изменится(снизится) напряжение на выходе компаратора (11). Транзистор (16) выключится, а транзистор (14) включится, а значит, включится реле-(18), т.е. произойдет включение или отключение нагрузки. Если температура вновь повысится на 0,5 С произойдет отключение или подключение нагрузки в зависимости к каким контактам реле подключена нагрузка - к нормально замкнутым или к нормально разомкнутым. Весь этот процесс происходит в автоматическом режиме. Таким образом, подбирая и устанавливая потенциал на входах компаратора (11),выбирается температура срабатывания устройства,которое будет в автоматическом режиме следить за поддержанием температуры на объекте или следить за температурным режимом на охраняемом объекте,подавая сигнал в случае его изменения или ухода за установленные рамки. Очень важный участок,учитывая необходимость сокращения энергетических затрат, это контроль подачи тепла на обогрев домов и производственных помещений. Наличие электромагнитных клапанов, позволит перевести подачу теплой воды в дома производственные помещения, в больницы, в учебные заведения, школы, садики, детские ясли на автоматический режим. ФОРМУЛА ИЗОБРЕТЕНИЯ Терморегулятор,содержащий компаратор,датчики температуры, резисторы конденсаторы,полевой транзистор,источник питания,отличающийся тем, что он снабжен транзистором,резистором, диодом, реле, при этом транзистор базой подключен к выходу компаратора и к резистору, подключенному к плюсу источника питания, а коллектором подключен к резистору,подключенному к плюсу источника питания и к затвору полевого транзистора,эмиттером подключен к общему проводу, реле и диод включены между стоком полевого транзистора и плюсом источника питания, полевой транзистор своим истоком соединен с общим проводом.
