Шумоглушитель электростанции

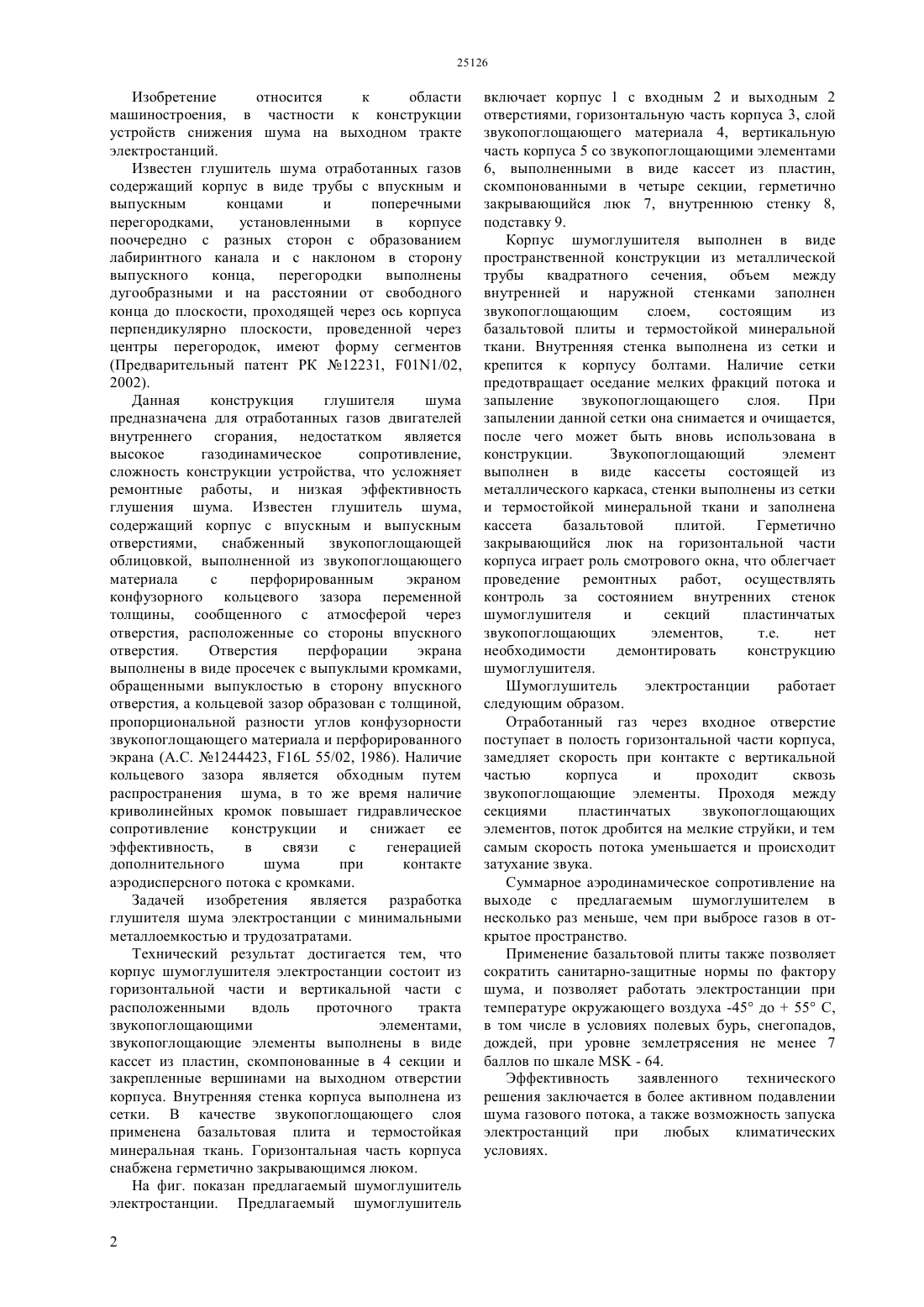

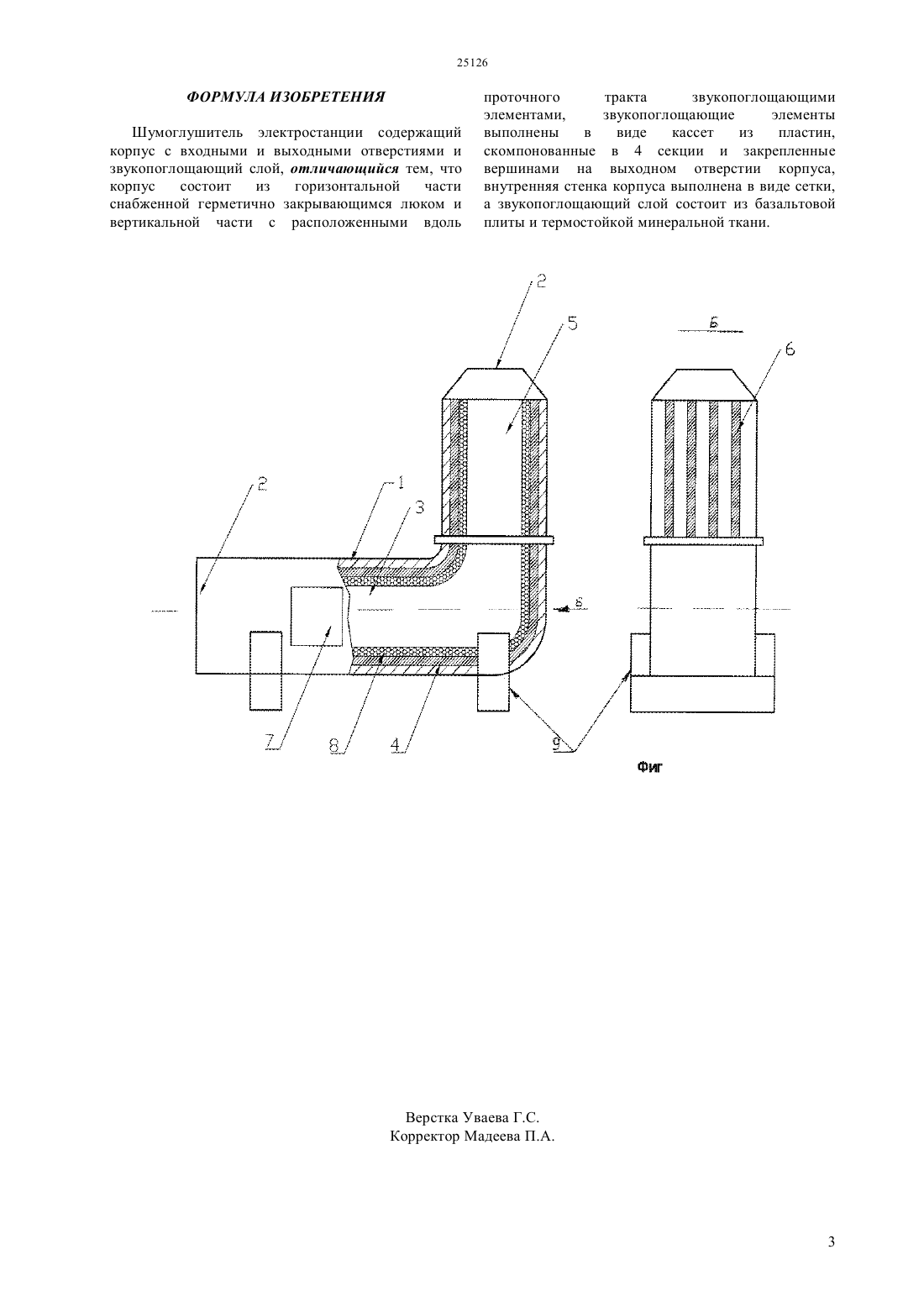

(51) 01 1/24 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ проточного тракта звукопоглощающими элементами,звукопоглощающие элементы выполнены в виде кассет из пластин,скомпонованные в 4 секции и закрепленные вершинами на выходном отверстии корпуса. В качестве звукопоглощающего слоя применена базальтовая плита и термостойкая минеральная ткань, внутренняя стенка корпуса выполнена из сетки. Горизонтальная часть корпуса снабжена герметично закрывающимся люком. Эффективность заявленного технического решения заключается в более активном подавлении шума газового потока, а также возможность запуска электростанций при любых климатических условиях.(72) Смышлевский Александр Николаевич Осипенко Сергей Владимирович Журавлев Сергей Викторович Щербакова Ольга Геннадьевна(57) Изобретение относится к области машиностроения, в частности к конструкции устройств снижения шума на выходном тракте электростанций. Шумоглушитель электростанции состоит из корпуса, состоящего из горизонтальной части и вертикальной части с расположенными вдоль Изобретение относится к области машиностроения, в частности к конструкции устройств снижения шума на выходном тракте электростанций. Известен глушитель шума отработанных газов содержащий корпус в виде трубы с впускным и выпускным концами и поперечными перегородками,установленными в корпусе поочередно с разных сторон с образованием лабиринтного канала и с наклоном в сторону выпускного конца,перегородки выполнены дугообразными и на расстоянии от свободного конца до плоскости, проходящей через ось корпуса перпендикулярно плоскости, проведенной через центры перегородок, имеют форму сегментов(Предварительный патент РК 12231, 011/02,2002). Данная конструкция глушителя шума предназначена для отработанных газов двигателей внутреннего сгорания, недостатком является высокое газодинамическое сопротивление,сложность конструкции устройства, что усложняет ремонтные работы, и низкая эффективность глушения шума. Известен глушитель шума,содержащий корпус с впускным и выпускным отверстиями,снабженный звукопоглощающей облицовкой, выполненной из звукопоглощающего материала с перфорированным экраном конфузорного кольцевого зазора переменной толщины, сообщенного с атмосферой через отверстия, расположенные со стороны впускного отверстия. Отверстия перфорации экрана выполнены в виде просечек с выпуклыми кромками,обращенными выпуклостью в сторону впускного отверстия, а кольцевой зазор образован с толщиной,пропорциональной разности углов конфузорности звукопоглощающего материала и перфорированного экрана (А.С. 1244423, 16 55/02, 1986). Наличие кольцевого зазора является обходным путем распространения шума, в то же время наличие криволинейных кромок повышает гидравлическое сопротивление конструкции и снижает ее эффективность,в связи с генерацией дополнительного шума при контакте аэродисперсного потока с кромками. Задачей изобретения является разработка глушителя шума электростанции с минимальными металлоемкостью и трудозатратами. Технический результат достигается тем, что корпус шумоглушителя электростанции состоит из горизонтальной части и вертикальной части с расположенными вдоль проточного тракта звукопоглощающими элементами,звукопоглощающие элементы выполнены в виде кассет из пластин, скомпонованные в 4 секции и закрепленные вершинами на выходном отверстии корпуса. Внутренняя стенка корпуса выполнена из сетки. В качестве звукопоглощающего слоя применена базальтовая плита и термостойкая минеральная ткань. Горизонтальная часть корпуса снабжена герметично закрывающимся люком. На фиг. показан предлагаемый шумоглушитель электростанции. Предлагаемый шумоглушитель 2 включает корпус 1 с входным 2 и выходным 2 отверстиями, горизонтальную часть корпуса 3, слой звукопоглощающего материала 4, вертикальную часть корпуса 5 со звукопоглощающими элементами 6, выполненными в виде кассет из пластин,скомпонованными в четыре секции, герметично закрывающийся люк 7, внутреннюю стенку 8,подставку 9. Корпус шумоглушителя выполнен в виде пространственной конструкции из металлической трубы квадратного сечения, объем между внутренней и наружной стенками заполнен звукопоглощающим слоем,состоящим из базальтовой плиты и термостойкой минеральной ткани. Внутренняя стенка выполнена из сетки и крепится к корпусу болтами. Наличие сетки предотвращает оседание мелких фракций потока и запыление звукопоглощающего слоя. При запылении данной сетки она снимается и очищается,после чего может быть вновь использована в конструкции. Звукопоглощающий элемент выполнен в виде кассеты состоящей из металлического каркаса, стенки выполнены из сетки и термостойкой минеральной ткани и заполнена кассета базальтовой плитой. Герметично закрывающийся люк на горизонтальной части корпуса играет роль смотрового окна, что облегчает проведение ремонтных работ, осуществлять контроль за состоянием внутренних стенок шумоглушителя и секций пластинчатых звукопоглощающих элементов,т.е. нет необходимости демонтировать конструкцию шумоглушителя. Шумоглушитель электростанции работает следующим образом. Отработанный газ через входное отверстие поступает в полость горизонтальной части корпуса,замедляет скорость при контакте с вертикальной частью корпуса и проходит сквозь звукопоглощающие элементы. Проходя между секциями пластинчатых звукопоглощающих элементов, поток дробится на мелкие струйки, и тем самым скорость потока уменьшается и происходит затухание звука. Суммарное аэродинамическое сопротивление на выходе с предлагаемым шумоглушителем в несколько раз меньше, чем при выбросе газов в открытое пространство. Применение базальтовой плиты также позволяет сократить санитарно-защитные нормы по фактору шума, и позволяет работать электростанции при температуре окружающего воздуха -45 до 55 С,в том числе в условиях полевых бурь, снегопадов,дождей, при уровне землетрясения не менее 7 баллов по шкале- 64. Эффективность заявленного технического решения заключается в более активном подавлении шума газового потока, а также возможность запуска электростанций при любых климатических условиях. ФОРМУЛА ИЗОБРЕТЕНИЯ Шумоглушитель электростанции содержащий корпус с входными и выходными отверстиями и звукопоглощающий слой, отличающийся тем, что корпус состоит из горизонтальной части снабженной герметично закрывающимся люком и вертикальной части с расположенными вдоль проточного тракта звукопоглощающими элементами,звукопоглощающие элементы выполнены в виде кассет из пластин,скомпонованные в 4 секции и закрепленные вершинами на выходном отверстии корпуса,внутренняя стенка корпуса выполнена в виде сетки,а звукопоглощающий слой состоит из базальтовой плиты и термостойкой минеральной ткани.
