Электролизер

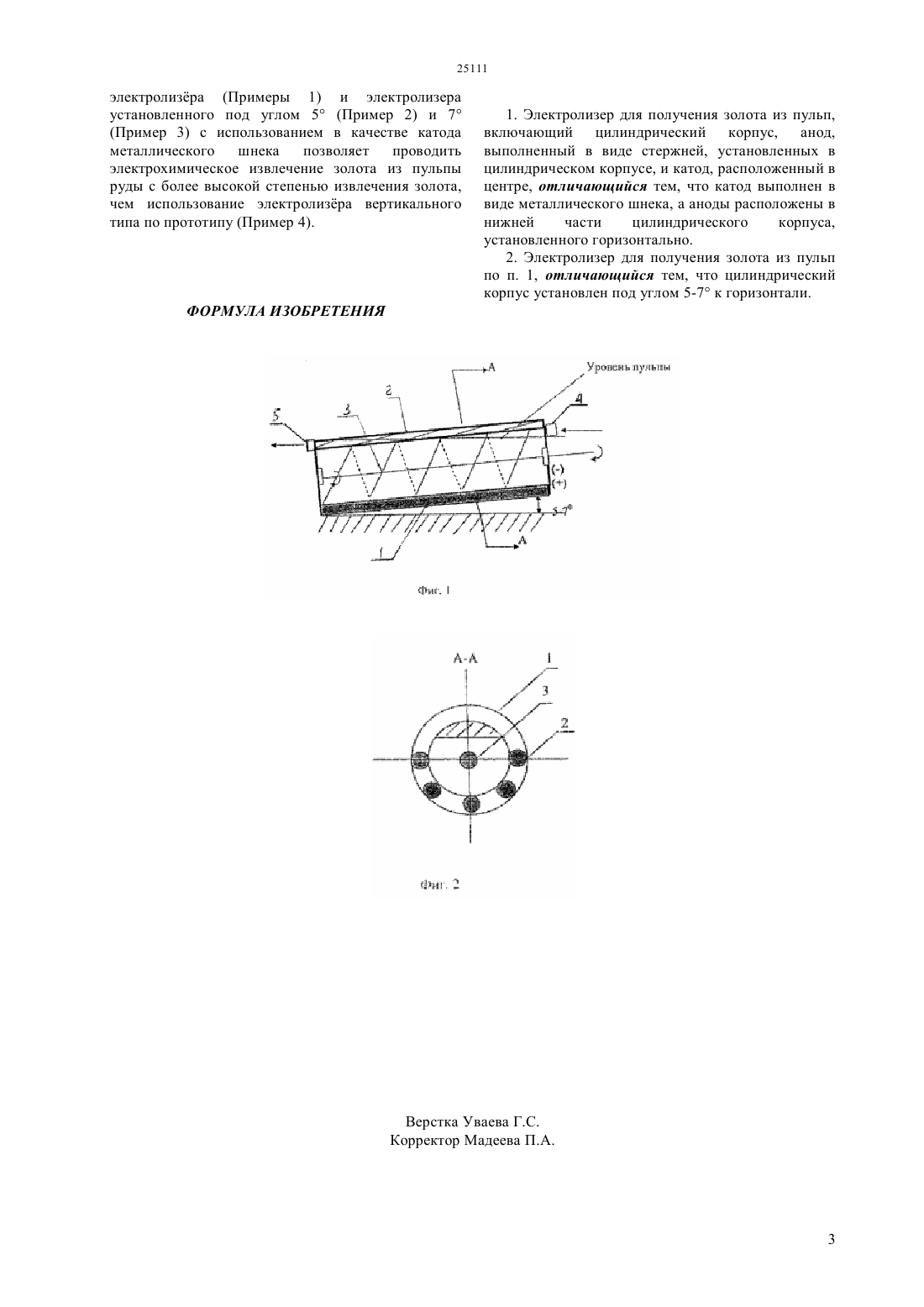

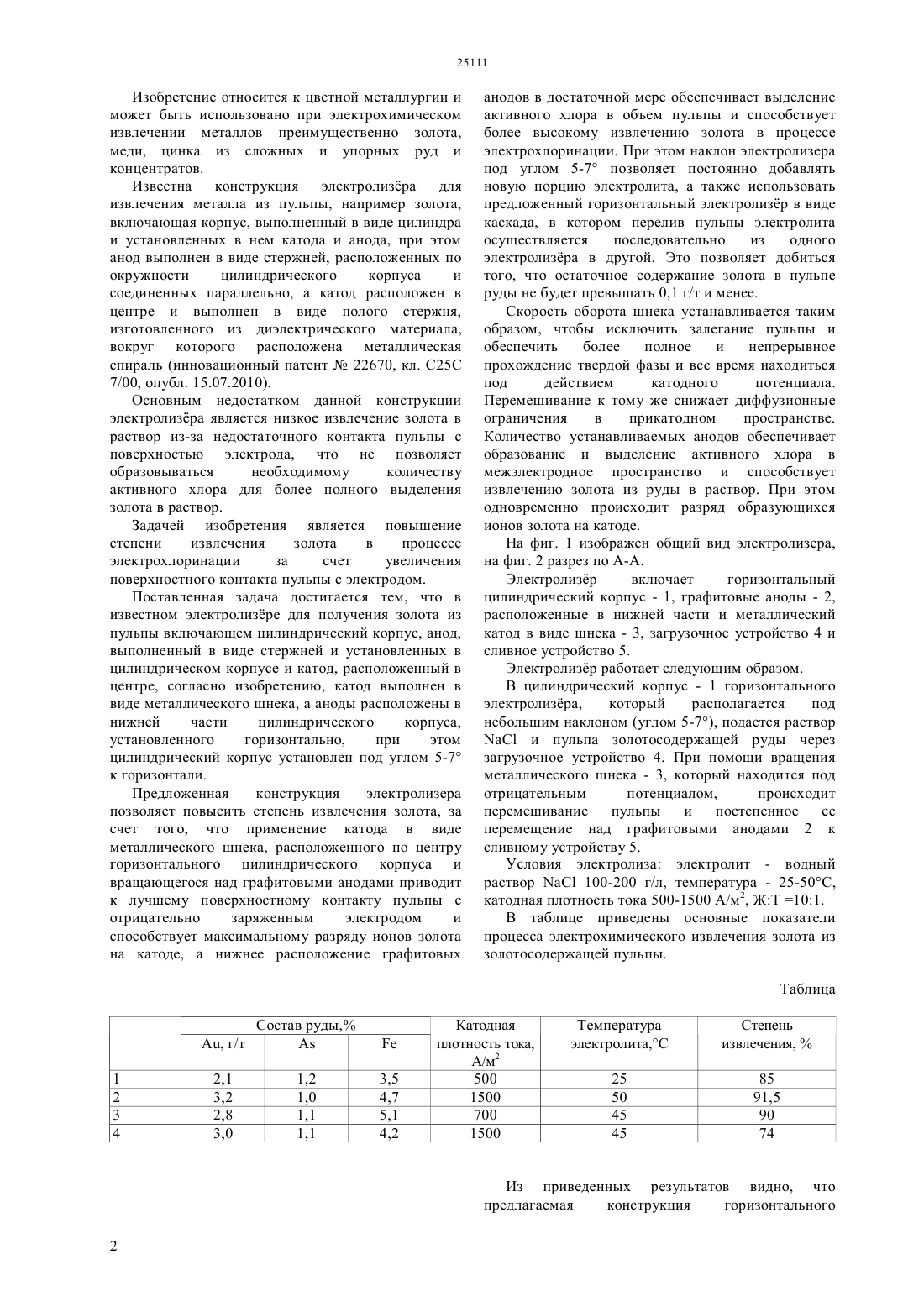

(51) 25 7/00 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ меди, цинка из сложных и упорных руд и концентратов. Задачей изобретения является повышение степени извлечения золота в процессе электрохлоринации за счет увеличения поверхностного контакта пульпы с электродом. Поставленная задача достигается тем, что в известном электролизре для получения золота из пульпы включающем цилиндрический корпус, анод,выполненный в виде стержней и установленных в цилиндрическом корпусе и катод, расположенный в центре, при этом катод выполнен в виде металлического шнека, а аноды расположены в нижней части цилиндрического корпуса,установленного горизонтально, а цилиндрический корпус установлен под углом 5-7 к горизонтали. Таким образом, использование предлагаемой конструкции электролизера позволяет на 10-15 повысить степень извлечения золота из упорных золотосодержащих руд и концентратов.(72) Григорьев Виктор Дмитриевич Куимов Денис Владимирович Мезенцева Светлана Вильгельмовна(73) Дочернее государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(56) Инновационный патент РК 22670, 15.07.2010(57) Изобретение относится к цветной металлургии и может быть использовано при электрохимическом извлечении металлов преимущественно золота, 25111 Изобретение относится к цветной металлургии и может быть использовано при электрохимическом извлечении металлов преимущественно золота,меди, цинка из сложных и упорных руд и концентратов. Известна конструкция электролизра для извлечения металла из пульпы, например золота,включающая корпус, выполненный в виде цилиндра и установленных в нем катода и анода, при этом анод выполнен в виде стержней, расположенных по окружности цилиндрического корпуса и соединенных параллельно, а катод расположен в центре и выполнен в виде полого стержня,изготовленного из диэлектрического материала,вокруг которого расположена металлическая спираль (инновационный патент 22670, кл. С 25 С 7/00, опубл. 15.07.2010). Основным недостатком данной конструкции электролизра является низкое извлечение золота в раствор из-за недостаточного контакта пульпы с поверхностью электрода, что не позволяет образовываться необходимому количеству активного хлора для более полного выделения золота в раствор. Задачей изобретения является повышение степени извлечения золота в процессе электрохлоринации за счет увеличения поверхностного контакта пульпы с электродом. Поставленная задача достигается тем, что в известном электролизре для получения золота из пульпы включающем цилиндрический корпус, анод,выполненный в виде стержней и установленных в цилиндрическом корпусе и катод, расположенный в центре, согласно изобретению, катод выполнен в виде металлического шнека, а аноды расположены в нижней части цилиндрического корпуса,установленного горизонтально,при этом цилиндрический корпус установлен под углом 5-7 к горизонтали. Предложенная конструкция электролизера позволяет повысить степень извлечения золота, за счет того, что применение катода в виде металлического шнека, расположенного по центру горизонтального цилиндрического корпуса и вращающегося над графитовыми анодами приводит к лучшему поверхностному контакту пульпы с отрицательно заряженным электродом и способствует максимальному разряду ионов золота на катоде, а нижнее расположение графитовых анодов в достаточной мере обеспечивает выделение активного хлора в объем пульпы и способствует более высокому извлечению золота в процессе электрохлоринации. При этом наклон электролизера под углом 5-7 позволяет постоянно добавлять новую порцию электролита, а также использовать предложенный горизонтальный электролизр в виде каскада, в котором перелив пульпы электролита осуществляется последовательно из одного электролизра в другой. Это позволяет добиться того, что остаточное содержание золота в пульпе руды не будет превышать 0,1 г/т и менее. Скорость оборота шнека устанавливается таким образом, чтобы исключить залегание пульпы и обеспечить более полное и непрерывное прохождение твердой фазы и все время находиться под действием катодного потенциала. Перемешивание к тому же снижает диффузионные ограничения в прикатодном пространстве. Количество устанавливаемых анодов обеспечивает образование и выделение активного хлора в межэлектродное пространство и способствует извлечению золота из руды в раствор. При этом одновременно происходит разряд образующихся ионов золота на катоде. На фиг. 1 изображен общий вид электролизера,на фиг. 2 разрез по А-А. Электролизр включает горизонтальный цилиндрический корпус - 1, графитовые аноды - 2,расположенные в нижней части и металлический катод в виде шнека - 3, загрузочное устройство 4 и сливное устройство 5. Электролизр работает следующим образом. В цилиндрический корпус - 1 горизонтального электролизра,который располагается под небольшим наклоном (углом 5-7), подается раствори пульпа золотосодержащей руды через загрузочное устройство 4. При помощи вращения металлического шнека - 3, который находится под отрицательным потенциалом,происходит перемешивание пульпы и постепенное ее перемещение над графитовыми анодами 2 к сливному устройству 5. Условия электролиза электролит - водный раствор 100-200 г/л, температура - 25-50 С,катодная плотность тока 500-1500 А/м 2, ЖТ 101. В таблице приведены основные показатели процесса электрохимического извлечения золота из золотосодержащей пульпы. Таблица Из приведенных результатов видно, что предлагаемая конструкция горизонтального 2 электролизра (Примеры 1) и электролизера установленного под углом 5 (Пример 2) и 7(Пример 3) с использованием в качестве катода металлического шнека позволяет проводить электрохимическое извлечение золота из пульпы руды с более высокой степенью извлечения золота,чем использование электролизра вертикального типа по прототипу (Пример 4). 1. Электролизер для получения золота из пульп,включающий цилиндрический корпус, анод,выполненный в виде стержней, установленных в цилиндрическом корпусе, и катод, расположенный в центре, отличающийся тем, что катод выполнен в виде металлического шнека, а аноды расположены в нижней части цилиндрического корпуса,установленного горизонтально. 2. Электролизер для получения золота из пульп по п. 1, отличающийся тем, что цилиндрический корпус установлен под углом 5-7 к горизонтали.
