Способ определения степени деградации археологической древесины

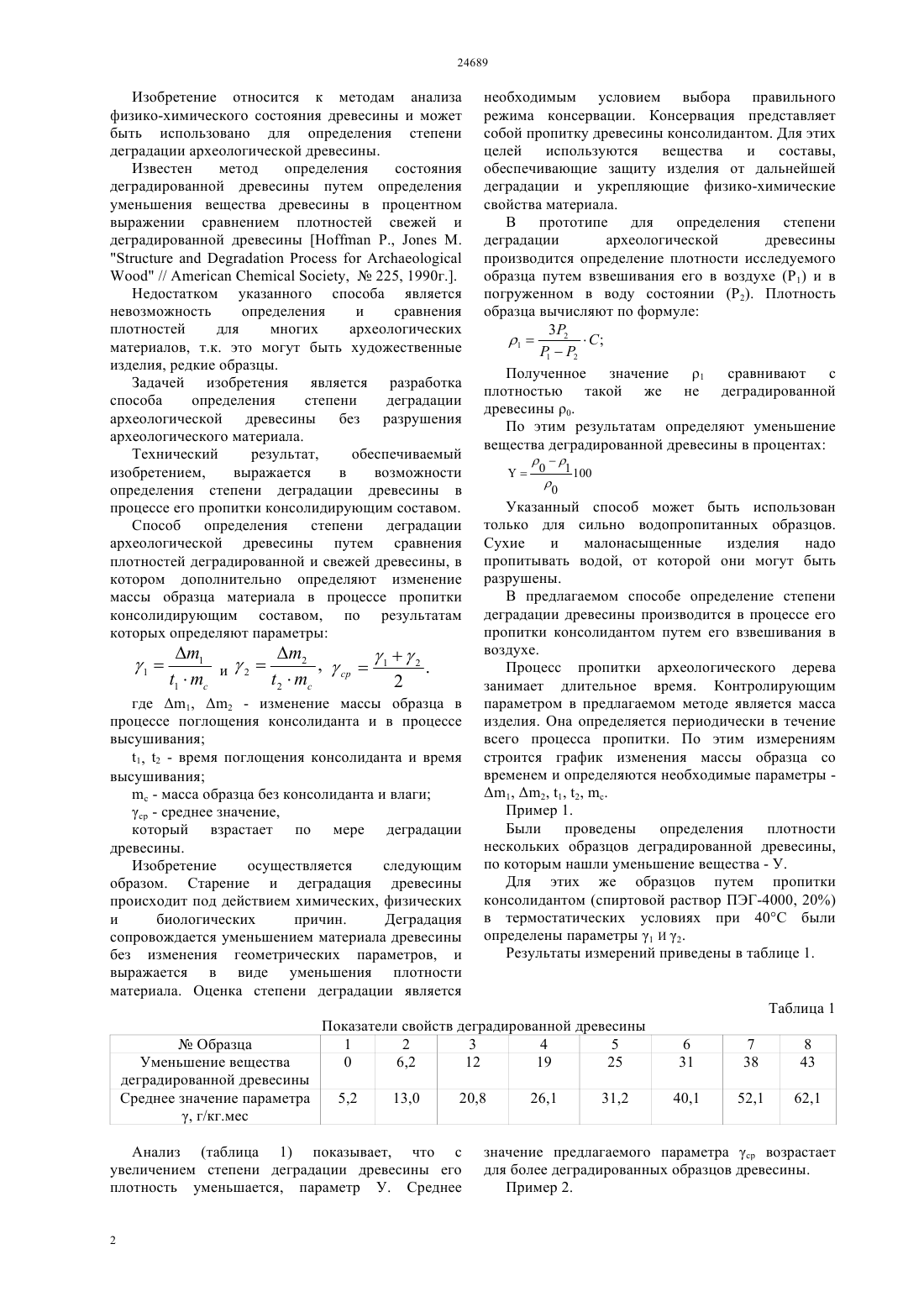

(51) 27 3/50 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Способ определения степени деградации археологической древесины путем сравнения плотностей деградированной и свежей древесины, в котором дополнительно определяют изменение массы образца материала в процессе пропитки консолидирующим составом, по результатам которых определяют параметры где 1, 2 - изменение массы образца в процессе поглощения консолиданта и в процессе высушивания 1, 2 - время поглощения консолиданта и время высушивания с - масса образца без консолиданта и влаги ср - среднее значение,который взрастает по мере деградации древесины.(72) Ахметкалиев Рыскали Бактыгереевич Алтынбеков Кырым(73) Алтынбеков Кырым Ахметкалиев Рыскали Бактыгереевич(54) СПОСОБ ОПРЕДЕЛЕНИЯ СТЕПЕНИ ДЕГРАДАЦИИ АРХЕОЛОГИЧЕСКОЙ ДРЕВЕСИНЫ(57) Изобретение относится к методам анализа физико-химического состояния древесины и может быть использовано для определения степени деградации археологической древесины. Технический результат,обеспечиваемый изобретением,выражается в возможности определения степени деградации древесины в процессе его пропитки консолидирующим составом. Изобретение относится к методам анализа физико-химического состояния древесины и может быть использовано для определения степени деградации археологической древесины. Известен метод определения состояния деградированной древесины путем определения уменьшения вещества древесины в процентном выражении сравнением плотностей свежей и деградированной древесины.,.//,225, 1990 г Недостатком указанного способа является невозможность определения и сравнения плотностей для многих археологических материалов, т.к. это могут быть художественные изделия, редкие образцы. Задачей изобретения является разработка способа определения степени деградации археологической древесины без разрушения археологического материала. Технический результат,обеспечиваемый изобретением,выражается в возможности определения степени деградации древесины в процессе его пропитки консолидирующим составом. Способ определения степени деградации археологической древесины путем сравнения плотностей деградированной и свежей древесины, в котором дополнительно определяют изменение массы образца материала в процессе пропитки консолидирующим составом, по результатам которых определяют параметры где 1, 2 - изменение массы образца в процессе поглощения консолиданта и в процессе высушивания 1, 2 - время поглощения консолиданта и время высушивания с - масса образца без консолиданта и влаги ср - среднее значение,который взрастает по мере деградации древесины. Изобретение осуществляется следующим образом. Старение и деградация древесины происходит под действием химических, физических и биологических причин. Деградация сопровождается уменьшением материала древесины без изменения геометрических параметров, и выражается в виде уменьшения плотности материала. Оценка степени деградации является необходимым условием выбора правильного режима консервации. Консервация представляет собой пропитку древесины консолидантом. Для этих целей используются вещества и составы,обеспечивающие защиту изделия от дальнейшей деградации и укрепляющие физико-химические свойства материала. В прототипе для определения степени деградации археологической древесины производится определение плотности исследуемого образца путем взвешивания его в воздухе (Р 1) и в погруженном в воду состоянии (Р 2). Плотность образца вычисляют по формуле 32 12 1 Полученное значение 1 сравнивают с плотностью такой же не деградированной древесины 0. По этим результатам определяют уменьшение вещества деградированной древесины в процентах Указанный способ может быть использован только для сильно водопропитанных образцов. Сухие и малонасыщенные изделия надо пропитывать водой, от которой они могут быть разрушены. В предлагаемом способе определение степени деградации древесины производится в процессе его пропитки консолидантом путем его взвешивания в воздухе. Процесс пропитки археологического дерева занимает длительное время. Контролирующим параметром в предлагаемом методе является масса изделия. Она определяется периодически в течение всего процесса пропитки. По этим измерениям строится график изменения массы образца со временем и определяются необходимые параметры 1, 2, 1, 2, . Пример 1. Были проведены определения плотности нескольких образцов деградированной древесины,по которым нашли уменьшение вещества - У. Для этих же образцов путем пропитки консолидантом (спиртовой раствор ПЭГ-4000, 20) в термостатических условиях при 40 С были определены параметры 1 И 2. Результаты измерений приведены в таблице 1. Таблица 1 Образца Уменьшение вещества деградированной древесины Среднее значение параметра Показатели свойств деградированной древесины 1 2 3 4 5 0 6,2 12 19 25 5,2 Анализ (таблица 1) показывает, что с увеличением степени деградации древесины его плотность уменьшается, параметр У. Среднее 2 значение предлагаемого параметра ср возрастает для более деградированных образцов древесины. Пример 2. Были проведены измерения массы первого образца археологического изделия в процессе пропитки. По этим результатам был построен график зависимости массы от времени, определены параметры 1 и 2, представляющие собой скорость поглощения консолидантаи скорость удаления растворителя на единицу массы образца. В этих примерах были получены для фиг.1 г г 131,2,237,5 кг.мес кг. мес Пример 3. Были проведены измерения массы второго образца археологического изделия в процессе пропитки. По этим результатам был построен график зависимости массы от времени, определены параметры 1 и 2, представляющие собой скорость поглощения консолиданта и скорость удаления растворителя на единицу массы образца. В этих примерах были получены для фиг.2 г г,249,3160,1 кг. мес кг.мес Эти данные показывают, что второй образец древесины является более деградированной. Таким образом, применение предлагаемого способа определения степени деградации археологической древесины обеспечивает возможность определения указанного параметра образца материала непосредственно в процессе его пропитки консолидантом. ФОРМУЛА ИЗОБРЕТЕНИЯ Способ определения степени деградации археологической древесины путем сравнения плотностей деградированной и свежей древесины,отличающейся тем, что дополнительно определяют изменение массы образца материала в процессе пропитки консолидирующим составом,по результатам которых определяют параметры где 1, 2 - изменение массы образца в процессе поглощения консолиданта и в процессе высушивания 1, 2 - время поглощения консолиданта и время высушивания с - масса образца без консолиданта и влаги ср - среднее значение,который взрастает по мере деградации древесины.
