Антиобледнительная система для кровель

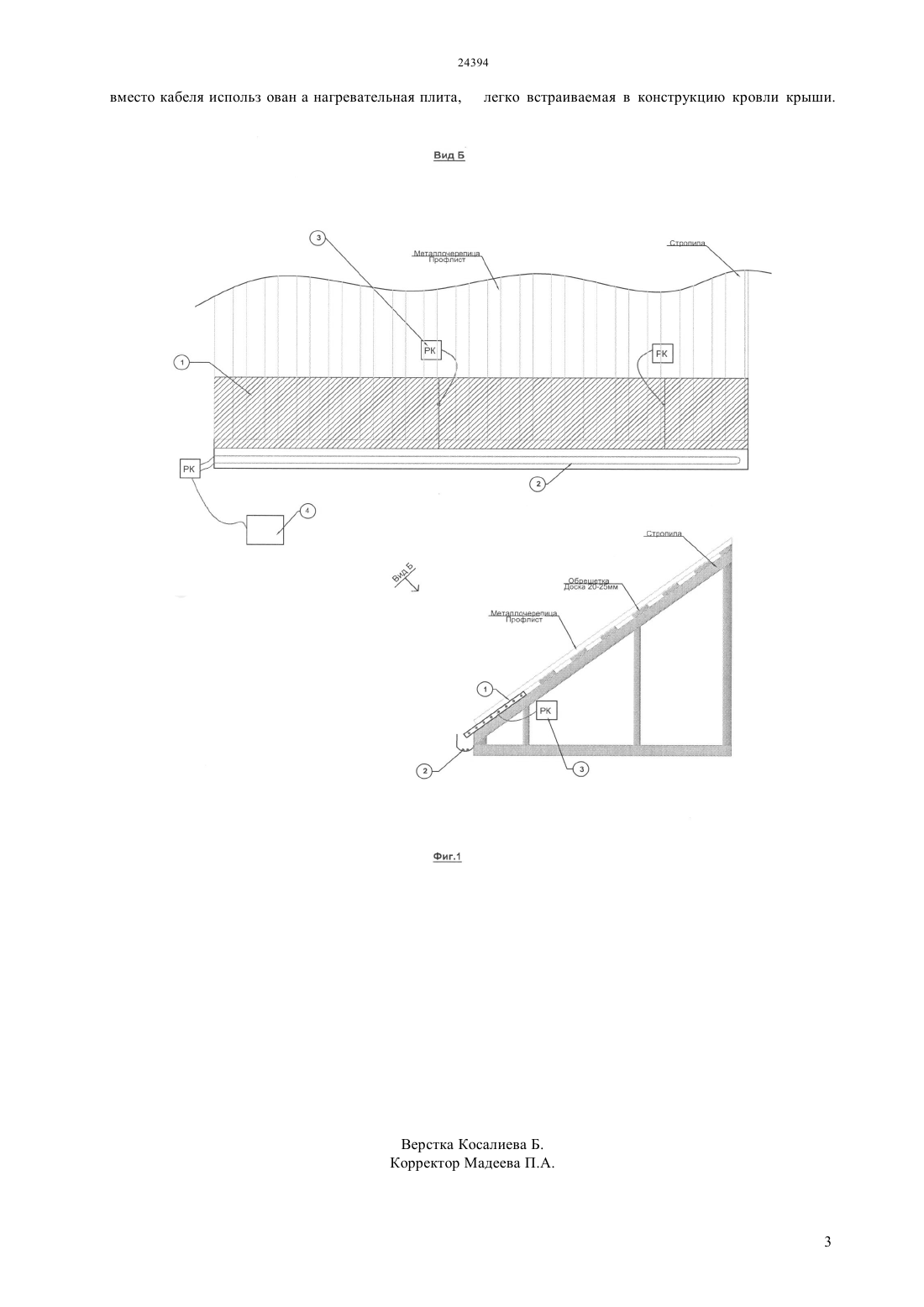

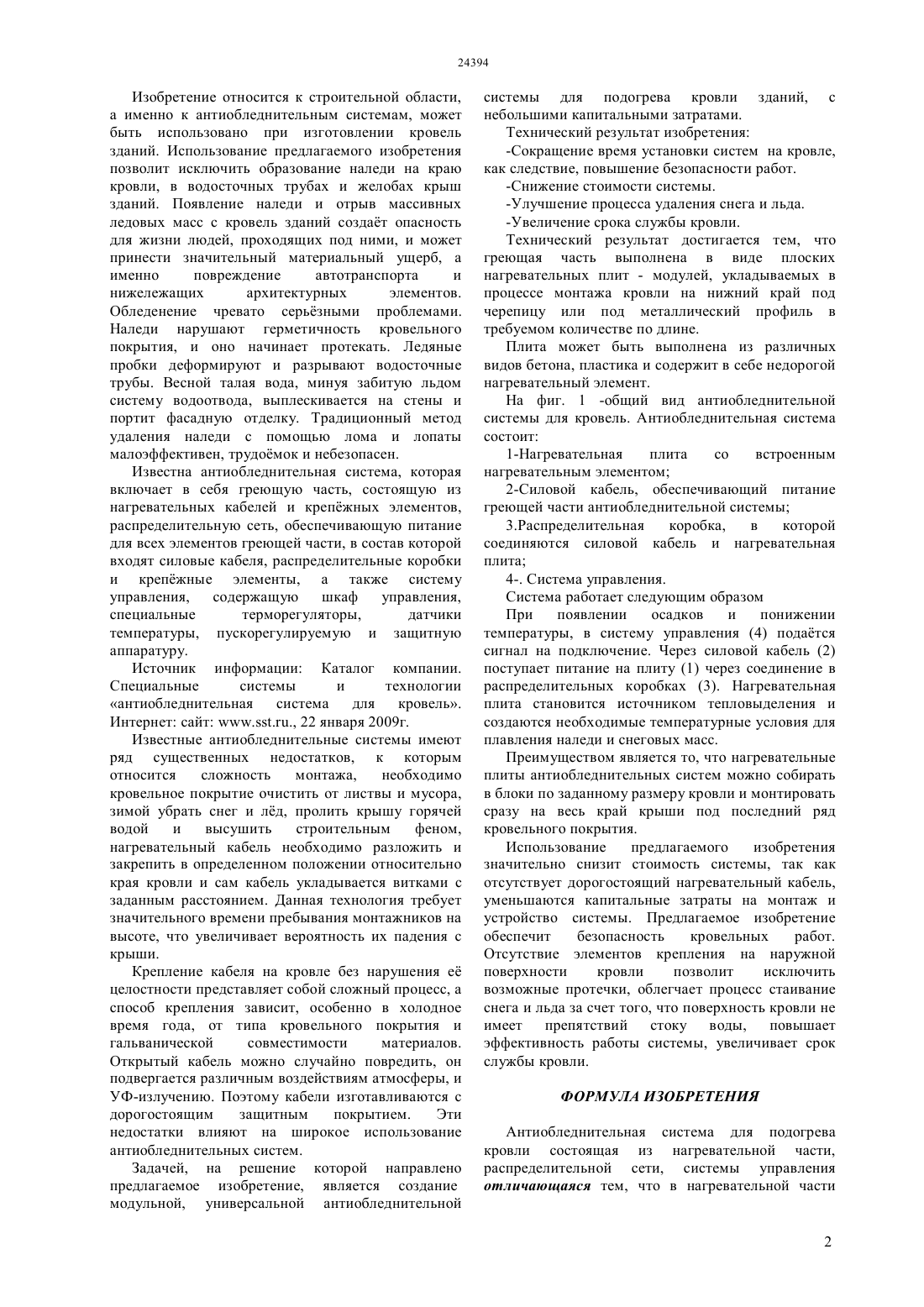

(51) 04 13/076 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ небольшими капитальными затратами. Технический результат изобретения это сокращение время установки систем на кровле,повышение безопасности работ, снижение стоимости системы,улучшение процесса удаления снега и льда,увеличение срока службы кровли. Технический результат достигается тем, что греющая часть выполнена в виде плоских нагревательных плит - модулей, укладываемых в процессе монтажа кровли на нижний край под черепицу или под металлический профиль в требуемом количестве по длине. Антиобледнительная система состоит из нагревательной плиты со встроенным нагревательным элементом, силового кабеля,обеспечивающего питание греющей части антиобледнительной системы, распределительной коробки, в которой соединяются силовой кабель и нагревательная плита и системы управления. Использование предлагаемого изобретения значительно снизит стоимость системы отсутствует дорогостоящий нагревательный кабель,сократит капитальные затраты на монтаж и устройство системы, обеспечит безопасность работ.(76) Ляпейков Василий Васильевич Ляпейков Лев Васильевич(54) АНТИОБЛЕДНИТЕЛЬНАЯ СИСТЕМА ДЛЯ КРОВЕЛЬ(57) Изобретение относится к строительной области, а именно к антиобледнительным системам,может быть использовано при изготовлении кровель зданий. Использование предлагаемого изобретения позволит исключить образование наледи на краю кровли, в водосточных трубах и желобах крыш зданий. Появление наледи и отрыв массивных ледовых масс с кровель зданий создат опасность для жизни людей, проходящих под ними, и может принести значительный материальный ущерб, а именно повреждение автотранспорта и нижележащих архитектурных элементов. Задачей, на решение которой направлено предлагаемое изобретение, является создание модульной, универсальной антиобледнительной системы для подогрева кровли зданий, с Изобретение относится к строительной области,а именно к антиобледнительным системам, может быть использовано при изготовлении кровель зданий. Использование предлагаемого изобретения позволит исключить образование наледи на краю кровли, в водосточных трубах и желобах крыш зданий. Появление наледи и отрыв массивных ледовых масс с кровель зданий создат опасность для жизни людей, проходящих под ними, и может принести значительный материальный ущерб, а именно повреждение автотранспорта и нижележащих архитектурных элементов. Обледенение чревато серьзными проблемами. Наледи нарушают герметичность кровельного покрытия, и оно начинает протекать. Ледяные пробки деформируют и разрывают водосточные трубы. Весной талая вода, минуя забитую льдом систему водоотвода, выплескивается на стены и портит фасадную отделку. Традиционный метод удаления наледи с помощью лома и лопаты малоэффективен, трудомок и небезопасен. Известна антиобледнительная система, которая включает в себя греющую часть, состоящую из нагревательных кабелей и крепжных элементов,распределительную сеть, обеспечивающую питание для всех элементов греющей части, в состав которой входят силовые кабеля, распределительные коробки и крепжные элементы, а также систему управления, содержащую шкаф управления,специальные терморегуляторы,датчики температуры, пускорегулируемую и защитную аппаратуру. Источник информации Каталог компании. Специальные системы и технологии антиобледнительная система для кровель. Интернет сайт , 22 января 2009 г. Известные антиобледнительные системы имеют ряд существенных недостатков, к которым относится сложность монтажа,необходимо кровельное покрытие очистить от листвы и мусора,зимой убрать снег и лд, пролить крышу горячей водой и высушить строительным феном,нагревательный кабель необходимо разложить и закрепить в определенном положении относительно края кровли и сам кабель укладывается витками с заданным расстоянием. Данная технология требует значительного времени пребывания монтажников на высоте, что увеличивает вероятность их падения с крыши. Крепление кабеля на кровле без нарушения е целостности представляет собой сложный процесс, а способ крепления зависит, особенно в холодное время года, от типа кровельного покрытия и гальванической совместимости материалов. Открытый кабель можно случайно повредить, он подвергается различным воздействиям атмосферы, и УФ-излучению. Поэтому кабели изготавливаются с дорогостоящим защитным покрытием. Эти недостатки влияют на широкое использование антиобледнительных систем. Задачей, на решение которой направлено предлагаемое изобретение, является создание модульной, универсальной антиобледнительной системы для подогрева кровли зданий, с небольшими капитальными затратами. Технический результат изобретения-Сокращение время установки систем на кровле,как следствие, повышение безопасности работ.-Улучшение процесса удаления снега и льда.-Увеличение срока службы кровли. Технический результат достигается тем, что греющая часть выполнена в виде плоских нагревательных плит - модулей, укладываемых в процессе монтажа кровли на нижний край под черепицу или под металлический профиль в требуемом количестве по длине. Плита может быть выполнена из различных видов бетона, пластика и содержит в себе недорогой нагревательный элемент. На фиг. 1 -общий вид антиобледнительной системы для кровель. Антиобледнительная система состоит 1-Нагревательная плита со встроенным нагревательным элементом 2-Силовой кабель, обеспечивающий питание греющей части антиобледнительной системы 3.Распределительная коробка,в которой соединяются силовой кабель и нагревательная плита 4-. Система управления. Система работает следующим образом При появлении осадков и понижении температуры, в систему управления (4) податся сигнал на подключение. Через силовой кабель (2) поступает питание на плиту (1) через соединение в распределительных коробках (3). Нагревательная плита становится источником тепловыделения и создаются необходимые температурные условия для плавления наледи и снеговых масс. Преимуществом является то, что нагревательные плиты антиобледнительных систем можно собирать в блоки по заданному размеру кровли и монтировать сразу на весь край крыши под последний ряд кровельного покрытия. Использование предлагаемого изобретения значительно снизит стоимость системы, так как отсутствует дорогостоящий нагревательный кабель,уменьшаются капитальные затраты на монтаж и устройство системы. Предлагаемое изобретение обеспечит безопасность кровельных работ. Отсутствие элементов крепления на наружной поверхности кровли позволит исключить возможные протечки, облегчает процесс стаивание снега и льда за счет того, что поверхность кровли не имеет препятствий стоку воды, повышает эффективность работы системы, увеличивает срок службы кровли. ФОРМУЛА ИЗОБРЕТЕНИЯ Антиобледнительная система для подогрева кровли состоящая из нагревательной части,распределительной сети, системы управления отличающаяся тем, что в нагревательной части вместо кабеля использ ован а нагревательная плита, легко встраиваемая в конструкцию кровли крыши.
