Устройство для получения озоновоздушной смеси “Этро-01″

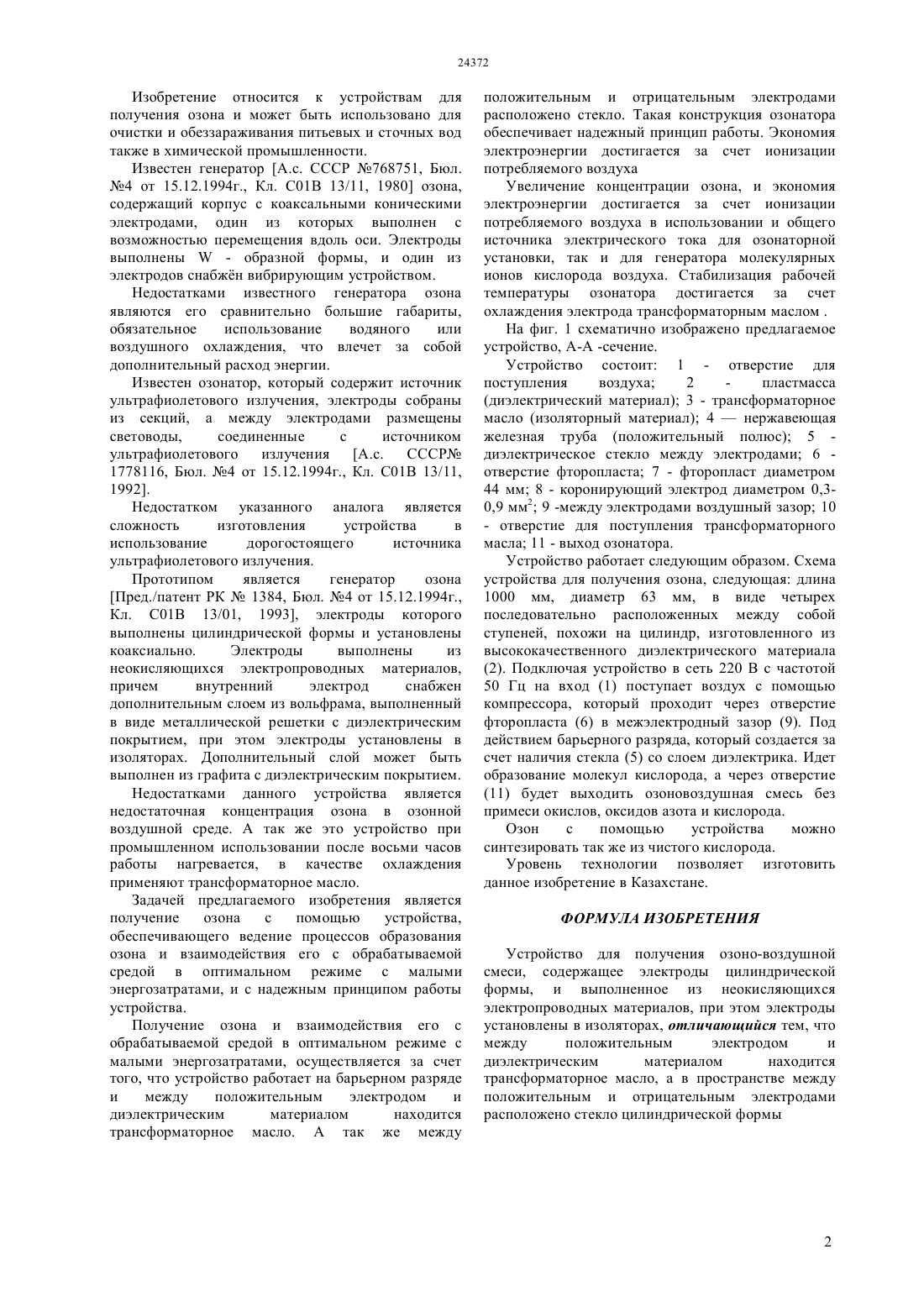

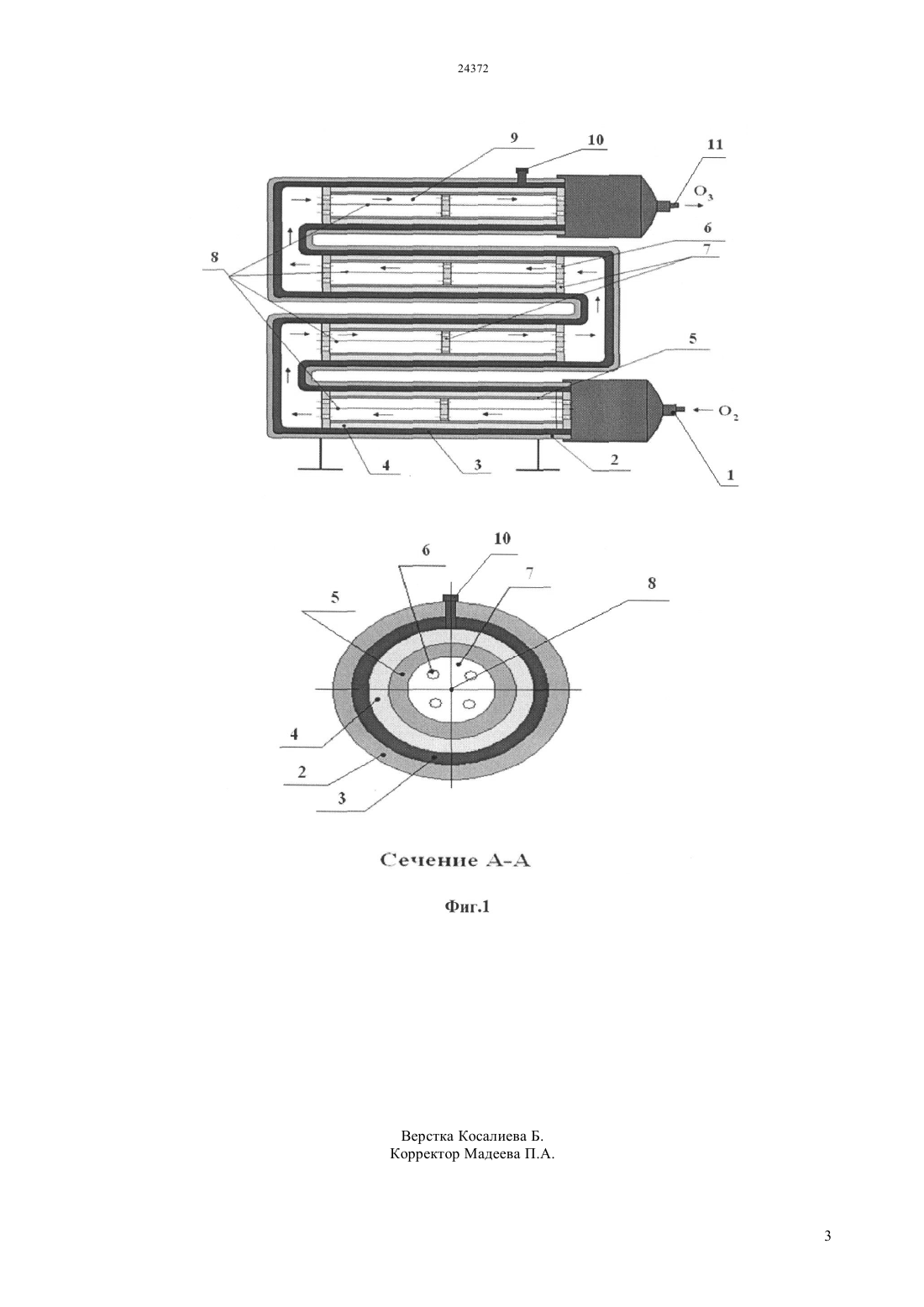

(51) 01 13/11 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к устройствам для получения озона и может быть использовано для очистки и обеззараживания питьевых и сточных вод, также в химической промышленности. Получение озона с помощью устройства,обеспечивающего ведение процессов образования озона и взаимодействия его с обрабатываемой средой в оптимальном режиме с малыми энергозатратами, и с надежным принципом работы устройства осуществляется за счет того, что электроды выполнены цилиндрической формы, и выполнены из неокисляющихся электропроводных материалов, при этом электроды установлены в изоляторах, между положительным электродом и диэлектрическим материалом находится трансформаторное масло, а так же между положительным и отрицательным электродами расположено стекло.(72) Кожаспаев Нариман Кожаспаевич Бахтаев Шабден Абуович Абдыкадыров Аскар Айтмырзаевич Даарбек Рахатбек Ергалиева Гульсана Муратбекызы Амиров Бейбт Канаатлы(73) Республиканское государственное предприятие на праве хозяйственного ведения Казахский национальный технический университет им. К.И. Сатпаева Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ПОЛУЧЕНИЯ ОЗОНОВОЗДУШНОЙ СМЕСИ ЭТРО-01 Изобретение относится к устройствам для получения озона и может быть использовано для очистки и обеззараживания питьевых и сточных вод также в химической промышленности. Известен генератор А.с. СССР 768751, Бюл. 4 от 15.12.1994 г., Кл. С 01 В 13/11, 1980 озона,содержащий корпус с коаксальными коническими электродами, один из которых выполнен с возможностью перемещения вдоль оси. Электроды выполнены- образной формы, и один из электродов снабжн вибрирующим устройством. Недостатками известного генератора озона являются его сравнительно большие габариты,обязательное использование водяного или воздушного охлаждения, что влечет за собой дополнительный расход энергии. Известен озонатор, который содержит источник ультрафиолетового излучения, электроды собраны из секций, а между электродами размещены световоды,соединенные с источником ультрафиолетового излучения А.с. СССР 1778116, Бюл. 4 от 15.12.1994 г., Кл. С 01 В 13/11,1992. Недостатком указанного аналога является сложность изготовления устройства в использование дорогостоящего источника ультрафиолетового излучения. Прототипом является генератор озона Пред./патент РК 1384, Бюл. 4 от 15.12.1994 г.,Кл. С 01 В 13/01, 1993, электроды которого выполнены цилиндрической формы и установлены коаксиально. Электроды выполнены из неокисляющихся электропроводных материалов,причем внутренний электрод снабжен дополнительным слоем из вольфрама, выполненный в виде металлической решетки с диэлектрическим покрытием, при этом электроды установлены в изоляторах. Дополнительный слой может быть выполнен из графита с диэлектрическим покрытием. Недостатками данного устройства является недостаточная концентрация озона в озонной воздушной среде. А так же это устройство при промышленном использовании после восьми часов работы нагревается, в качестве охлаждения применяют трансформаторное масло. Задачей предлагаемого изобретения является получение озона с помощью устройства,обеспечивающего ведение процессов образования озона и взаимодействия его с обрабатываемой средой в оптимальном режиме с малыми энергозатратами, и с надежным принципом работы устройства. Получение озона и взаимодействия его с обрабатываемой средой в оптимальном режиме с малыми энергозатратами, осуществляется за счет того, что устройство работает на барьерном разряде и между положительным электродом и диэлектрическим материалом находится трансформаторное масло. А так же между положительным и отрицательным электродами расположено стекло. Такая конструкция озонатора обеспечивает надежный принцип работы. Экономия электроэнергии достигается за счет ионизации потребляемого воздуха Увеличение концентрации озона, и экономия электроэнергии достигается за счет ионизации потребляемого воздуха в использовании и общего источника электрического тока для озонаторной установки, так и для генератора молекулярных ионов кислорода воздуха. Стабилизация рабочей температуры озонатора достигается за счет охлаждения электрода трансформаторным маслом . На фиг. 1 схематично изображено предлагаемое устройство, А-А -сечение. Устройство состоит 1 - отверстие для поступления воздуха 2 пластмасса(диэлектрический материал) 3 - трансформаторное масло (изоляторный материал) 4 нержавеющая железная труба (положительный полюс) 5 диэлектрическое стекло между электродами 6 отверстие фторопласта 7 - фторопласт диаметром 44 мм 8 - коронирующий электрод диаметром 0,30,9 мм 2 9 -между электродами воздушный зазор 10- отверстие для поступления трансформаторного масла 11 - выход озонатора. Устройство работает следующим образом. Схема устройства для получения озона, следующая длина 1000 мм, диаметр 63 мм, в виде четырех последовательно расположенных между собой ступеней, похожи на цилиндр, изготовленного из высококачественного диэлектрического материала(2). Подключая устройство в сеть 220 В с частотой 50 Гц на вход (1) поступает воздух с помощью компрессора, который проходит через отверстие фторопласта (6) в межэлектродный зазор (9). Под действием барьерного разряда, который создается за счет наличия стекла (5) со слоем диэлектрика. Идет образование молекул кислорода, а через отверстие(11) будет выходить озоновоздушная смесь без примеси окислов, оксидов азота и кислорода. Озон с помощью устройства можно синтезировать так же из чистого кислорода. Уровень технологии позволяет изготовить данное изобретение в Казахстане. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для получения озоно-воздушной смеси, содержащее электроды цилиндрической формы, и выполненное из неокисляющихся электропроводных материалов, при этом электроды установлены в изоляторах, отличающийся тем, что между положительным электродом и диэлектрическим материалом находится трансформаторное масло, а в пространстве между положительным и отрицательным электродами расположено стекло цилиндрической формы
