Устройство для защиты закрытых токопроводов от коротких замыканий

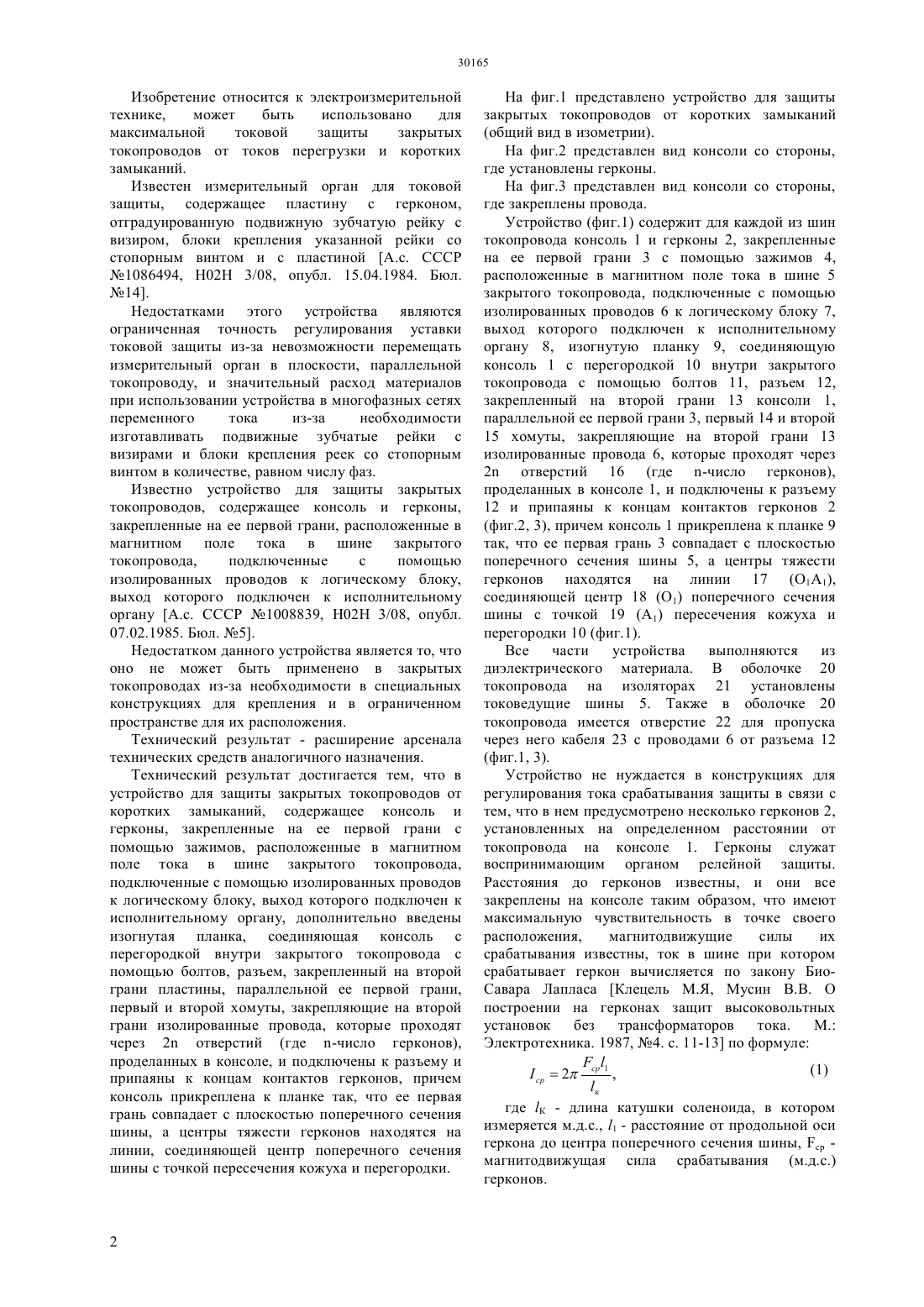

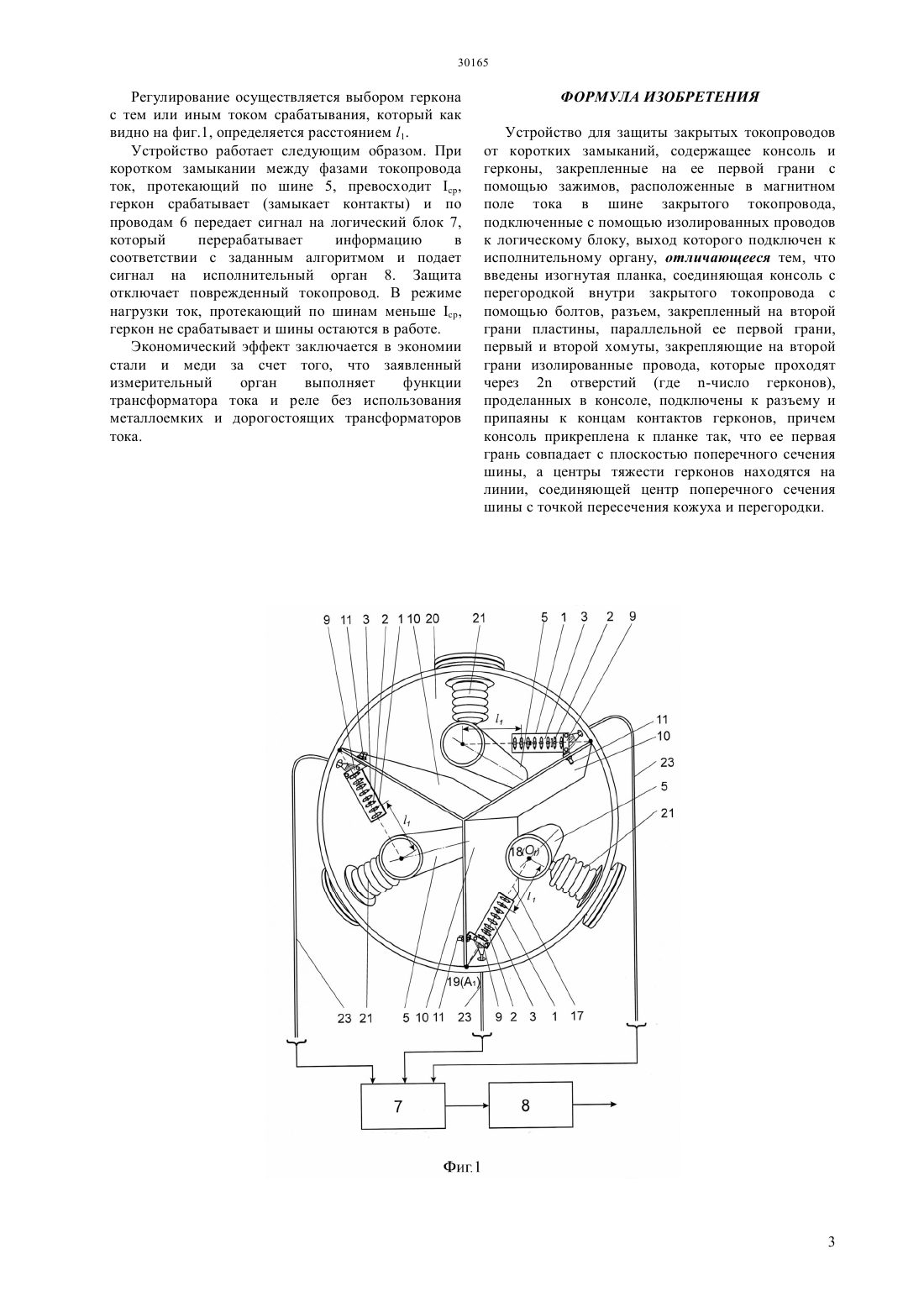

(51) 02 3/08 (2006.01) МИНИСТЕРСТВО ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ поле тока в шине закрытого токопровода,подключенные с помощью изолированных проводов к логическому блоку, выход которого подключен к исполнительному органу, изогнутую планку,соединяющую консоль с перегородкой внутри закрытого токопровода с помощью болтов, разъем,закрепленный на второй грани пластины,параллельной ее первой грани, первый и второй хомуты,закрепляющие на второй грани изолированные провода, которые проходят через 2 отверстий (где -число герконов), проделанных в консоле, подключены к разъему и припаяны к концам контактов герконов, причем консоль прикреплена к планке так, что ее первая грань совпадает с плоскостью поперечного сечения шины,а центры тяжести герконов находятся на линии,соединяющей центр поперечного сечения шины с точкой пересечения кожуха и перегородки. Экономический эффект заключается в экономии стали и меди за счет того, что заявленное устройство выполняет функции трансформатора тока и реле без использования металлоемких и дорогостоящих трансформаторов тока.(72) Клецель Марк Яковлевич Бергузинов Асхат Нурланович(73) Республиканское государственное предприятие на праве хозяйственного ведения Павлодарский государственный университет им. С. Торайгырова Министерства образования и науки Республики Казахстан(54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЗАКРЫТЫХ ТОКОПРОВОДОВ ОТ КОРОТКИХ ЗАМЫКАНИЙ(57) Изобретение относится к электроизмерительной технике,может быть использовано для контроля токов перегрузки и коротких замыканий в токопроводах и линиях электропередач. Технический результат - расширение арсенала технических средств аналогичного назначения. Устройство для защиты закрытых токопроводов от коротких замыканий содержит консоль и герконы, закрепленные на ее первой грани с помощью зажимов, расположенные в магнитном Изобретение относится к электроизмерительной технике,может быть использовано для максимальной токовой защиты закрытых токопроводов от токов перегрузки и коротких замыканий. Известен измерительный орган для токовой защиты, содержащее пластину с герконом,отградуированную подвижную зубчатую рейку с визиром, блоки крепления указанной рейки со стопорным винтом и с пластиной А.с. СССР 1086494, Н 02 Н 3/08, опубл. 15.04.1984. Бюл. 14. Недостатками этого устройства являются ограниченная точность регулирования уставки токовой защиты из-за невозможности перемещать измерительный орган в плоскости, параллельной токопроводу, и значительный расход материалов при использовании устройства в многофазных сетях переменного тока из-за необходимости изготавливать подвижные зубчатые рейки с визирами и блоки крепления реек со стопорным винтом в количестве, равном числу фаз. Известно устройство для защиты закрытых токопроводов, содержащее консоль и герконы,закрепленные на ее первой грани, расположенные в магнитном поле тока в шине закрытого токопровода,подключенные с помощью изолированных проводов к логическому блоку,выход которого подключен к исполнительному органу А.с. СССР 1008839, 02 3/08, опубл. 07.02.1985. Бюл. 5. Недостатком данного устройства является то, что оно не может быть применено в закрытых токопроводах из-за необходимости в специальных конструкциях для крепления и в ограниченном пространстве для их расположения. Технический результат - расширение арсенала технических средств аналогичного назначения. Технический результат достигается тем, что в устройство для защиты закрытых токопроводов от коротких замыканий, содержащее консоль и герконы, закрепленные на ее первой грани с помощью зажимов, расположенные в магнитном поле тока в шине закрытого токопровода,подключенные с помощью изолированных проводов к логическому блоку, выход которого подключен к исполнительному органу, дополнительно введены изогнутая планка, соединяющая консоль с перегородкой внутри закрытого токопровода с помощью болтов, разъем, закрепленный на второй грани пластины, параллельной ее первой грани,первый и второй хомуты, закрепляющие на второй грани изолированные провода, которые проходят через 2 отверстий (где -число герконов),проделанных в консоле, и подключены к разъему и припаяны к концам контактов герконов, причем консоль прикреплена к планке так, что ее первая грань совпадает с плоскостью поперечного сечения шины, а центры тяжести герконов находятся на линии, соединяющей центр поперечного сечения шины с точкой пересечения кожуха и перегородки. На фиг.1 представлено устройство для защиты закрытых токопроводов от коротких замыканий(общий вид в изометрии). На фиг.2 представлен вид консоли со стороны,где установлены герконы. На фиг.3 представлен вид консоли со стороны,где закреплены провода. Устройство (фиг.1) содержит для каждой из шин токопровода консоль 1 и герконы 2, закрепленные на ее первой грани 3 с помощью зажимов 4,расположенные в магнитном поле тока в шине 5 закрытого токопровода, подключенные с помощью изолированных проводов 6 к логическому блоку 7,выход которого подключен к исполнительному органу 8, изогнутую планку 9, соединяющую консоль 1 с перегородкой 10 внутри закрытого токопровода с помощью болтов 11, разъем 12,закрепленный на второй грани 13 консоли 1,параллельной ее первой грани 3, первый 14 и второй 15 хомуты, закрепляющие на второй грани 13 изолированные провода 6, которые проходят через 2 отверстий 16 (где -число герконов),проделанных в консоле 1, и подключены к разъему 12 и припаяны к концам контактов герконов 2(фиг.2, 3), причем консоль 1 прикреплена к планке 9 так, что ее первая грань 3 совпадает с плоскостью поперечного сечения шины 5, а центры тяжести герконов находятся на линии 17 (11),соединяющей центр 18 (О 1) поперечного сечения шины с точкой 19 (А 1) пересечения кожуха и перегородки 10 (фиг.1). Все части устройства выполняются из диэлектрического материала. В оболочке 20 токопровода на изоляторах 21 установлены токоведущие шины 5. Также в оболочке 20 токопровода имеется отверстие 22 для пропуска через него кабеля 23 с проводами 6 от разъема 12(фиг.1, 3). Устройство не нуждается в конструкциях для регулирования тока срабатывания защиты в связи с тем, что в нем предусмотрено несколько герконов 2,установленных на определенном расстоянии от токопровода на консоле 1. Герконы служат воспринимающим органом релейной защиты. Расстояния до герконов известны, и они все закреплены на консоле таким образом, что имеют максимальную чувствительность в точке своего расположения,магнитодвижущие силы их срабатывания известны, ток в шине при котором срабатывает геркон вычисляется по закону БиоСавара Лапласа Клецель М.Я, Мусин В.В. О построении на герконах защит высоковольтных установок без трансформаторов тока. М. Электротехника. 1987, 4. с. 11-13 по формуле 1,к где К - длина катушки соленоида, в котором измеряется м.д.с., 1 - расстояние от продольной оси геркона до центра поперечного сечения шины,магнитодвижущая сила срабатывания (м.д.с.) герконов. Регулирование осуществляется выбором геркона с тем или иным током срабатывания, который как видно на фиг.1, определяется расстоянием 1. Устройство работает следующим образом. При коротком замыкании между фазами токопровода ток, протекающий по шине 5, превосходит ср,геркон срабатывает (замыкает контакты) и по проводам 6 передает сигнал на логический блок 7,который перерабатывает информацию в соответствии с заданным алгоритмом и подает сигнал на исполнительный орган 8. Защита отключает поврежденный токопровод. В режиме нагрузки ток, протекающий по шинам меньше ср,геркон не срабатывает и шины остаются в работе. Экономический эффект заключается в экономии стали и меди за счет того, что заявленный измерительный орган выполняет функции трансформатора тока и реле без использования металлоемких и дорогостоящих трансформаторов тока. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для защиты закрытых токопроводов от коротких замыканий, содержащее консоль и герконы, закрепленные на ее первой грани с помощью зажимов, расположенные в магнитном поле тока в шине закрытого токопровода,подключенные с помощью изолированных проводов к логическому блоку, выход которого подключен к исполнительному органу, отличающееся тем, что введены изогнутая планка, соединяющая консоль с перегородкой внутри закрытого токопровода с помощью болтов, разъем, закрепленный на второй грани пластины, параллельной ее первой грани,первый и второй хомуты, закрепляющие на второй грани изолированные провода, которые проходят через 2 отверстий (где -число герконов),проделанных в консоле, подключены к разъему и припаяны к концам контактов герконов, причем консоль прикреплена к планке так, что ее первая грань совпадает с плоскостью поперечного сечения шины, а центры тяжести герконов находятся на линии, соединяющей центр поперечного сечения шины с точкой пересечения кожуха и перегородки.
