Флотационная камера для электрохимической обработки окисленного сырья

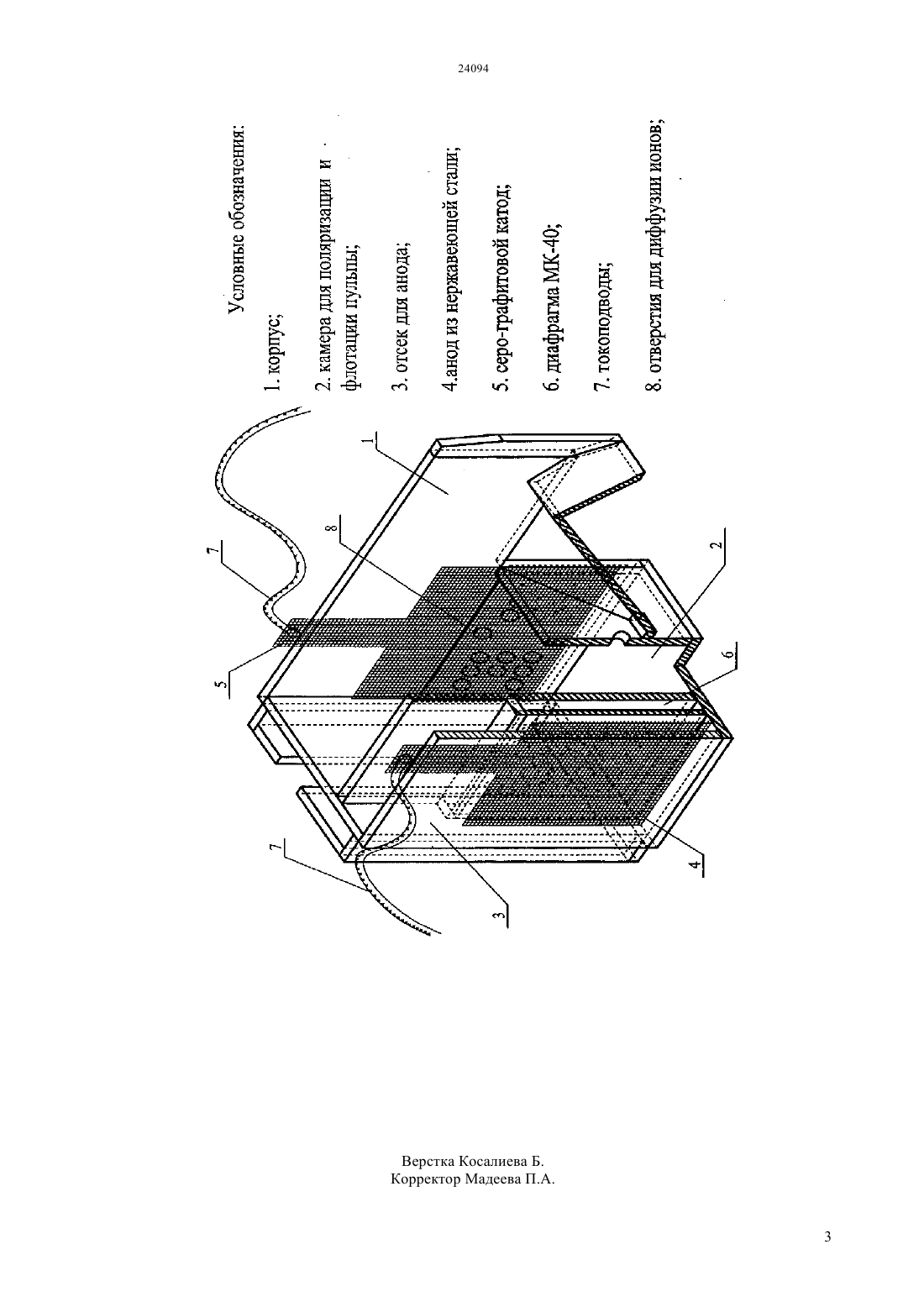

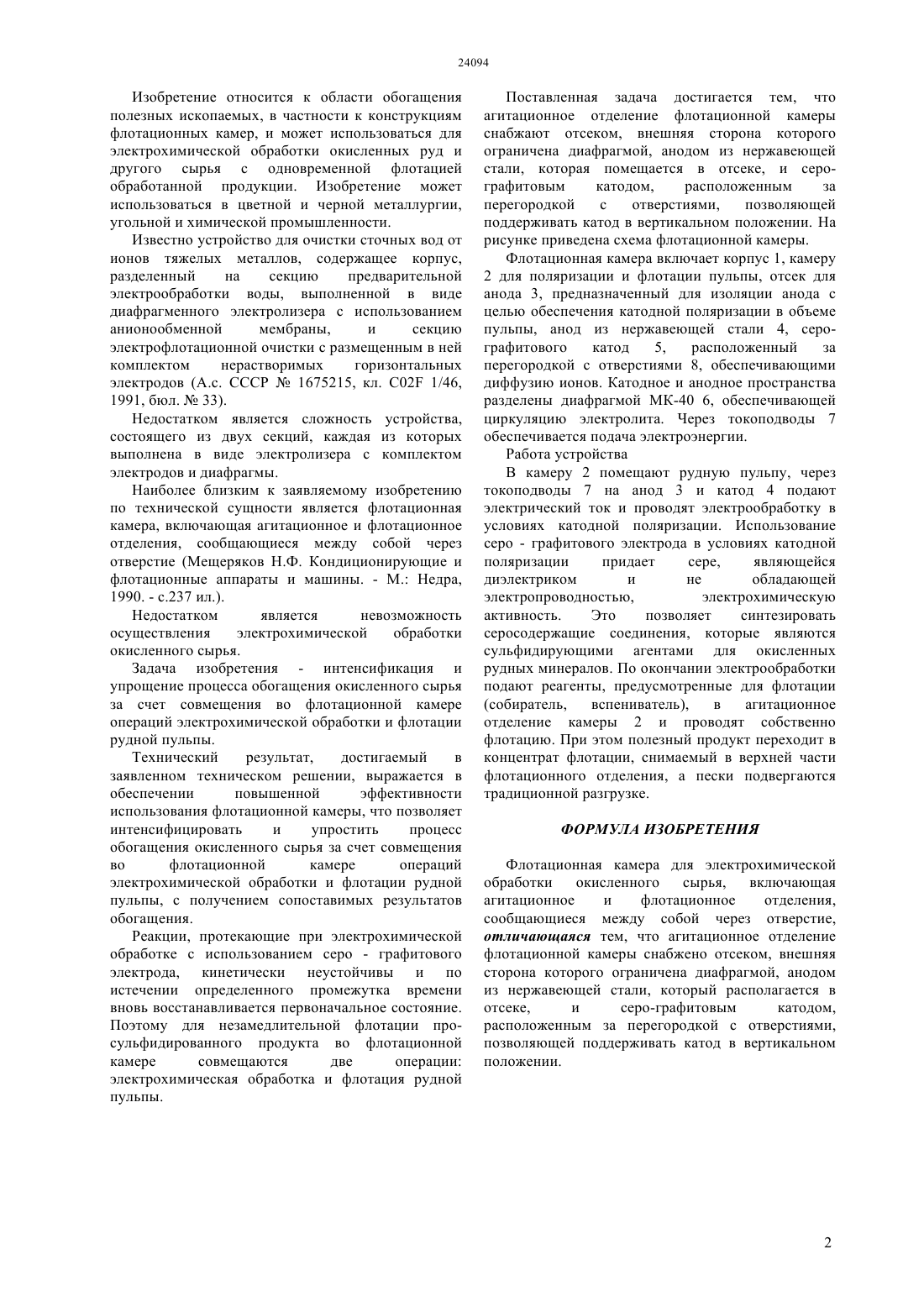

(51) 02 1/46 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Сущность изобретения флотационная камера для электрохимической обработки окисленного сырья включает агитационное и флотационное отделения, сообщающиеся между собой через отверстие, агитационное отделение флотационной камеры снабжено отсеком, внешняя сторона которого ограничена диафрагмой, анодом из нержавеющей стали, который располагается в отсеке,и серо-графитовым катодом,расположенным за перегородкой с отверстиями,позволяющей поддерживать катод в вертикальном положении. Технический результат,достигаемый в заявленном техническом решении, выражается в обеспечении повышенной эффективности использования флотационной камеры, что позволяет интенсифицировать и упростить процесс обогащения окисленного сырья за счет совмещения во флотационной камере операций электрохимической обработки и флотации рудной пульпы, с получением сопоставимых результатов обогащения.(54) ФЛОТАЦИОННАЯ КАМЕРА ДЛЯ ЭЛЕКТРОХИМИЧЕСКОЙ ОБРАБОТКИ ОКИСЛЕННОГО СЫРЬЯ(57) Изобретение относится к области обогащения полезных ископаемых, в частности к конструкциям флотационных камер, и может использоваться для электрохимической обработки окисленных руд и другого сырья с одновременной флотацией обработанной продукции. Изобретение может использоваться в цветной и черной металлургии,угольной и химической промышленности. Задачей предлагаемого изобретения является интенсификация и упрощение процесса обогащения окисленного сырья за счет совмещения во флотационной камере операций электрохимической обработки и флотации рудной пульпы. Изобретение относится к области обогащения полезных ископаемых, в частности к конструкциям флотационных камер, и может использоваться для электрохимической обработки окисленных руд и другого сырья с одновременной флотацией обработанной продукции. Изобретение может использоваться в цветной и черной металлургии,угольной и химической промышленности. Известно устройство для очистки сточных вод от ионов тяжелых металлов, содержащее корпус,разделенный на секцию предварительной электрообработки воды, выполненной в виде диафрагменного электролизера с использованием анионообменной мембраны,и секцию электрофлотационной очистки с размещенным в ней комплектом нерастворимых горизонтальных электродов (А.с. СССР 1675215, кл. 02 1/46,1991, бюл.33). Недостатком является сложность устройства,состоящего из двух секций, каждая из которых выполнена в виде электролизера с комплектом электродов и диафрагмы. Наиболее близким к заявляемому изобретению по технической сущности является флотационная камера, включающая агитационное и флотационное отделения, сообщающиеся между собой через отверстие (Мещеряков Н.Ф. Кондиционирующие и флотационные аппараты и машины. - М. Недра,1990. - с.237 ил.). Недостатком является невозможность осуществления электрохимической обработки окисленного сырья. Задача изобретения - интенсификация и упрощение процесса обогащения окисленного сырья за счет совмещения во флотационной камере операций электрохимической обработки и флотации рудной пульпы. Технический результат,достигаемый в заявленном техническом решении, выражается в обеспечении повышенной эффективности использования флотационной камеры, что позволяет интенсифицировать и упростить процесс обогащения окисленного сырья за счет совмещения во флотационной камере операций электрохимической обработки и флотации рудной пульпы, с получением сопоставимых результатов обогащения. Реакции, протекающие при электрохимической обработке с использованием серо - графитового электрода, кинетически неустойчивы и по истечении определенного промежутка времени вновь восстанавливается первоначальное состояние. Поэтому для незамедлительной флотации просульфидированного продукта во флотационной камере совмещаются две операции электрохимическая обработка и флотация рудной пульпы. Поставленная задача достигается тем, что агитационное отделение флотационной камеры снабжают отсеком, внешняя сторона которого ограничена диафрагмой, анодом из нержавеющей стали, которая помещается в отсеке, и серографитовым катодом,расположенным за перегородкой с отверстиями,позволяющей поддерживать катод в вертикальном положении. На рисунке приведена схема флотационной камеры. Флотационная камера включает корпус 1, камеру 2 для поляризации и флотации пульпы, отсек для анода 3, предназначенный для изоляции анода с целью обеспечения катодной поляризации в объеме пульпы, анод из нержавеющей стали 4, серографитового катод 5,расположенный за перегородкой с отверстиями 8, обеспечивающими диффузию ионов. Катодное и анодное пространства разделены диафрагмой МК-40 6, обеспечивающей циркуляцию электролита. Через токоподводы 7 обеспечивается подача электроэнергии. Работа устройства В камеру 2 помещают рудную пульпу, через токоподводы 7 на анод 3 и катод 4 подают электрический ток и проводят электрообработку в условиях катодной поляризации. Использование серо - графитового электрода в условиях катодной поляризации придает сере,являющейся диэлектриком и не обладающей электропроводностью,электрохимическую активность. Это позволяет синтезировать серосодержащие соединения, которые являются сульфидирующими агентами для окисленных рудных минералов. По окончании электрообработки подают реагенты, предусмотренные для флотации(собиратель,вспениватель),в агитационное отделение камеры 2 и проводят собственно флотацию. При этом полезный продукт переходит в концентрат флотации, снимаемый в верхней части флотационного отделения, а пески подвергаются традиционной разгрузке. ФОРМУЛА ИЗОБРЕТЕНИЯ Флотационная камера для электрохимической обработки окисленного сырья, включающая агитационное и флотационное отделения,сообщающиеся между собой через отверстие,отличающаяся тем, что агитационное отделение флотационной камеры снабжено отсеком, внешняя сторона которого ограничена диафрагмой, анодом из нержавеющей стали, который располагается в отсеке,и серо-графитовым катодом,расположенным за перегородкой с отверстиями,позволяющей поддерживать катод в вертикальном положении.
