Бетонная смесь

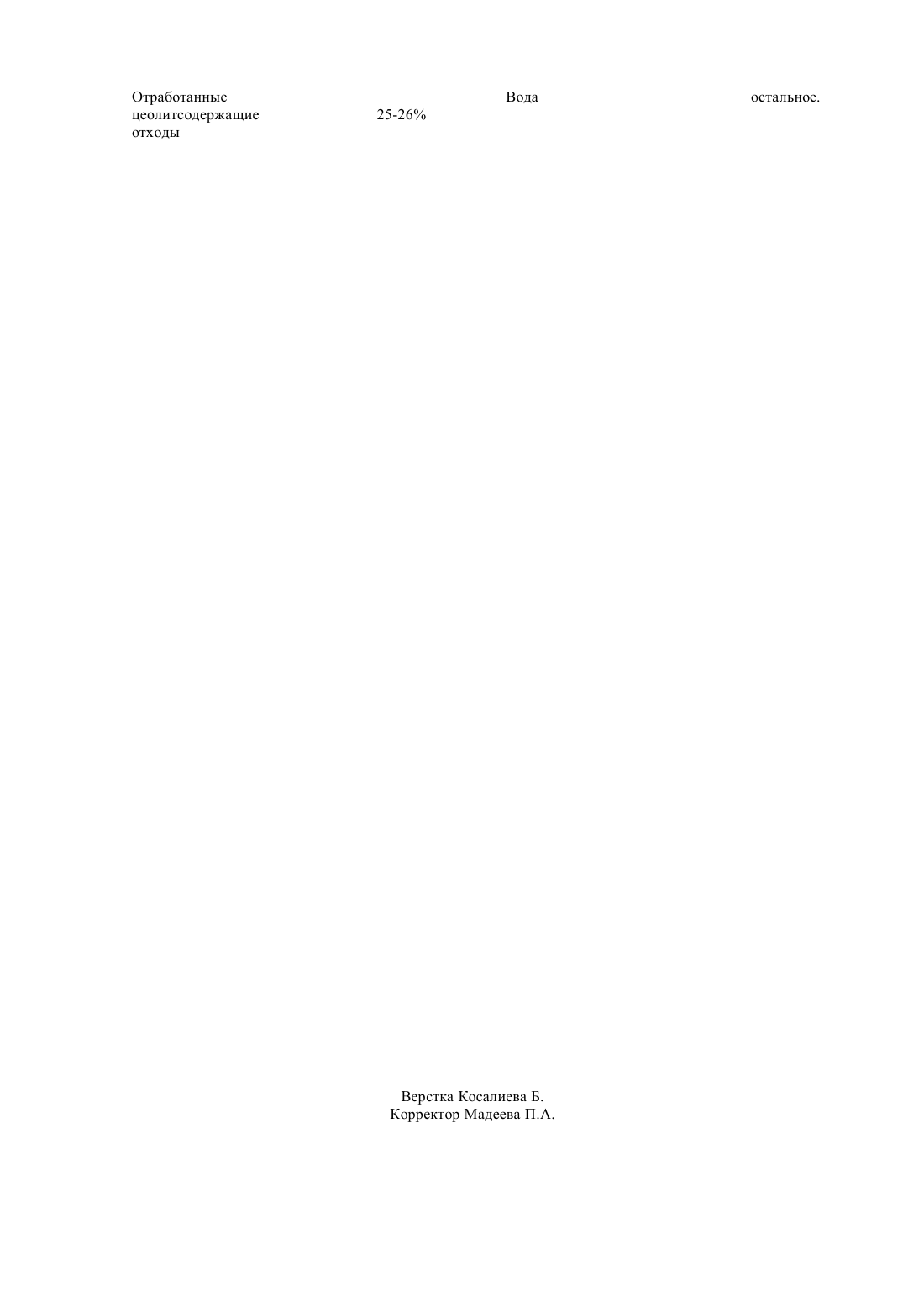

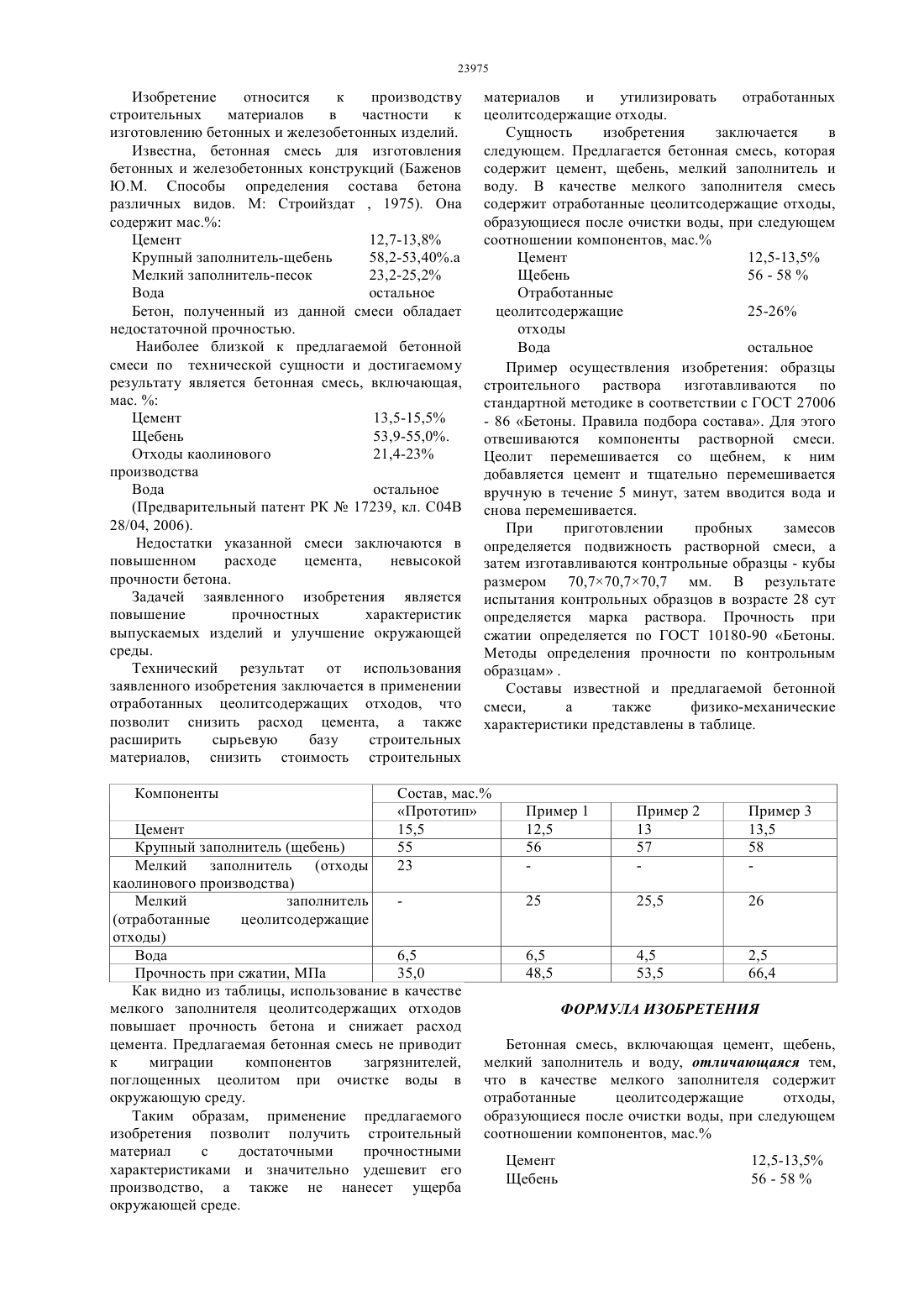

(51) 04 28/04 (2010.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ среды. Технический результат от использования заявленного изобретения заключается в применении отработанных цеолитсодержащих отходов, что позволит снизить расход цемента, а также расширить сырьевую базу строительных материалов, снизить стоимость строительных материалов и утилизировать отработанных цеолитсодержащие отходы. Сущность изобретения заключается в следующем. Предлагается бетонная смесь, которая содержит цемент, щебень, мелкий заполнитель и воду. В качестве мелкого заполнителя смесь содержит отработанные цеолитсодержащие отходы, образующиеся после очистки воды, при следующем соотношении компонентов, мас. Цемент 12,5-13,5 Щебень 56 - 58 Отработанные цеолитсодержащие 25-26 отходы Вода остальное.(72) Адрышев Айтказы Калиолданович Карибаева Мадина Кажимеровна Струнникова Наталья Александровна Хайруллина Альмира Адилевна Корпетанова Куралай Сериковна Амантайкызы Актолкын(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 17239, кл. С 04 В 28/04, 2006(57) Изобретение относится к производству строительных материалов в частности к изготовлению бетонных и железобетонных изделий. Задачей заявленного изобретения является повышение прочностных характеристик выпускаемых изделий и улучшение окружающей Изобретение относится к производству строительных материалов в частности к изготовлению бетонных и железобетонных изделий. Известна, бетонная смесь для изготовления бетонных и железобетонных конструкций (Баженов Ю.М. Способы определения состава бетона различных видов. М Строийздат , 1975). Она содержит мас. Цемент 12,7-13,8 Крупный заполнитель-щебень 58,2-53,40.а Мелкий заполнитель-песок 23,2-25,2 Вода остальное Бетон, полученный из данной смеси обладает недостаточной прочностью. Наиболее близкой к предлагаемой бетонной смеси по технической сущности и достигаемому результату является бетонная смесь, включающая,мас.Цемент 13,5-15,5 Щебень 53,9-55,0. Отходы каолинового 21,4-23 производства Вода остальное(Предварительный патент РК 17239, кл. С 04 В 28/04, 2006). Недостатки указанной смеси заключаются в повышенном расходе цемента,невысокой прочности бетона. Задачей заявленного изобретения является повышение прочностных характеристик выпускаемых изделий и улучшение окружающей среды. Технический результат от использования заявленного изобретения заключается в применении отработанных цеолитсодержащих отходов, что позволит снизить расход цемента, а также расширить сырьевую базу строительных материалов, снизить стоимость строительных Компоненты материалов и утилизировать отработанных цеолитсодержащие отходы. Сущность изобретения заключается в следующем. Предлагается бетонная смесь, которая содержит цемент, щебень, мелкий заполнитель и воду. В качестве мелкого заполнителя смесь содержит отработанные цеолитсодержащие отходы,образующиеся после очистки воды, при следующем соотношении компонентов, мас. Цемент 12,5-13,5 Щебень 56 - 58 Отработанные цеолитсодержащие 25-26 отходы Вода остальное Пример осуществления изобретения образцы строительного раствора изготавливаются по стандартной методике в соответствии с ГОСТ 27006- 86 Бетоны. Правила подбора состава. Для этого отвешиваются компоненты растворной смеси. Цеолит перемешивается со щебнем, к ним добавляется цемент и тщательно перемешивается вручную в течение 5 минут, затем вводится вода и снова перемешивается. При приготовлении пробных замесов определяется подвижность растворной смеси, а затем изготавливаются контрольные образцы - кубы размером 70,770,770,7 мм. В результате испытания контрольных образцов в возрасте 28 сут определяется марка раствора. Прочность при сжатии определяется по ГОСТ 10180-90 Бетоны. Методы определения прочности по контрольным образцам . Составы известной и предлагаемой бетонной смеси,а также физико-механические характеристики представлены в таблице. Цемент Крупный заполнитель (щебень) Мелкий заполнитель (отходы каолинового производства) Мелкий заполнитель(отработанные цеолитсодержащие отходы) Вода 6,5 Прочность при сжатии, МПа 35,0 Как видно из таблицы, использование в качестве мелкого заполнителя цеолитсодержащих отходов повышает прочность бетона и снижает расход цемента. Предлагаемая бетонная смесь не приводит к миграции компонентов загрязнителей,поглощенных цеолитом при очистке воды в окружающую среду. Таким образам, применение предлагаемого изобретения позволит получить строительный материал с достаточными прочностными характеристиками и значительно удешевит его производство, а также не нанесет ущерба окружающей среде. ФОРМУЛА ИЗОБРЕТЕНИЯ Бетонная смесь, включающая цемент, щебень,мелкий заполнитель и воду, отличающаяся тем,что в качестве мелкого заполнителя содержит отработанные цеолитсодержащие отходы,образующиеся после очистки воды, при следующем соотношении компонентов, мас. Цемент Щебень
