Керамическая связка для абразивного инструмента

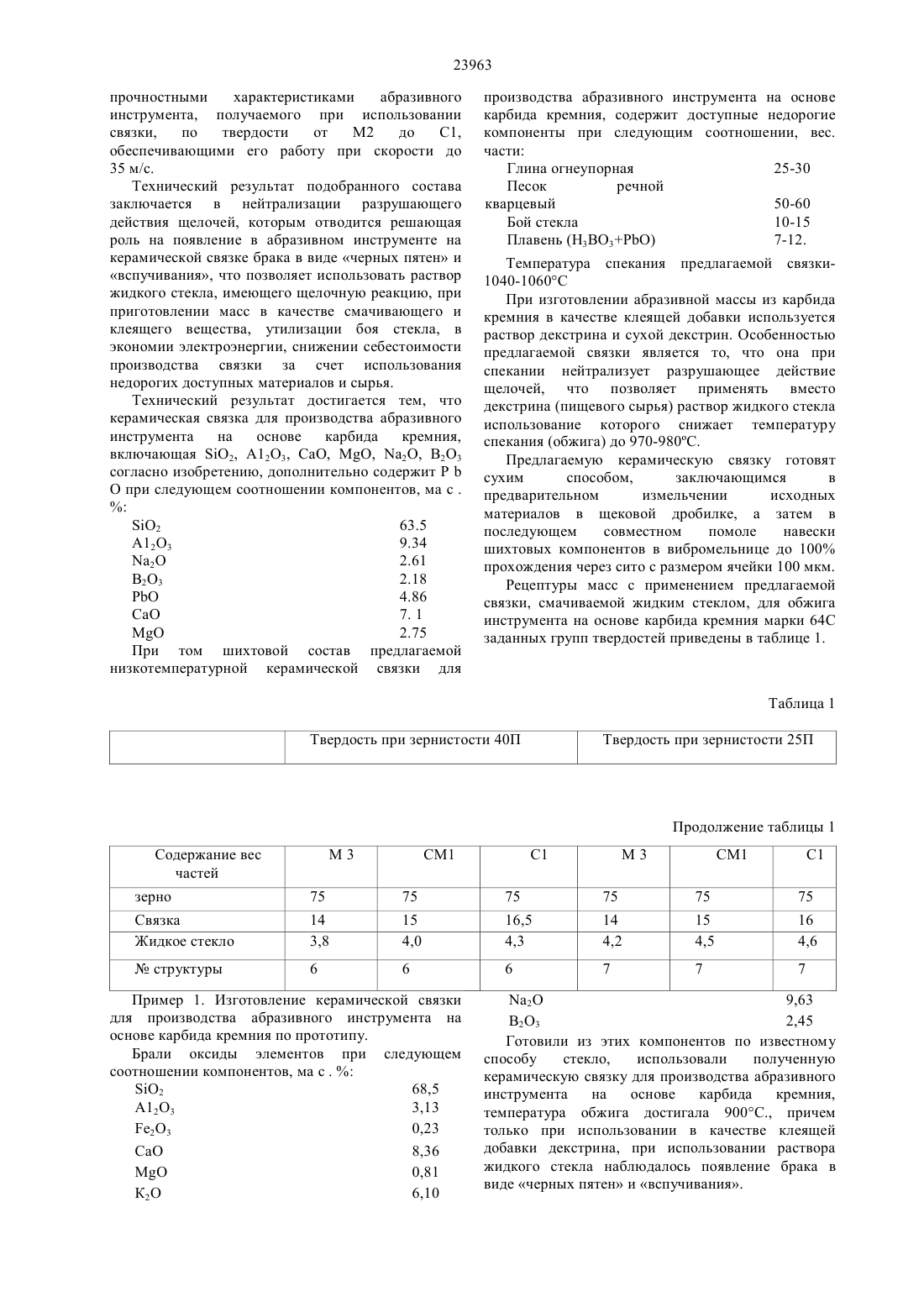

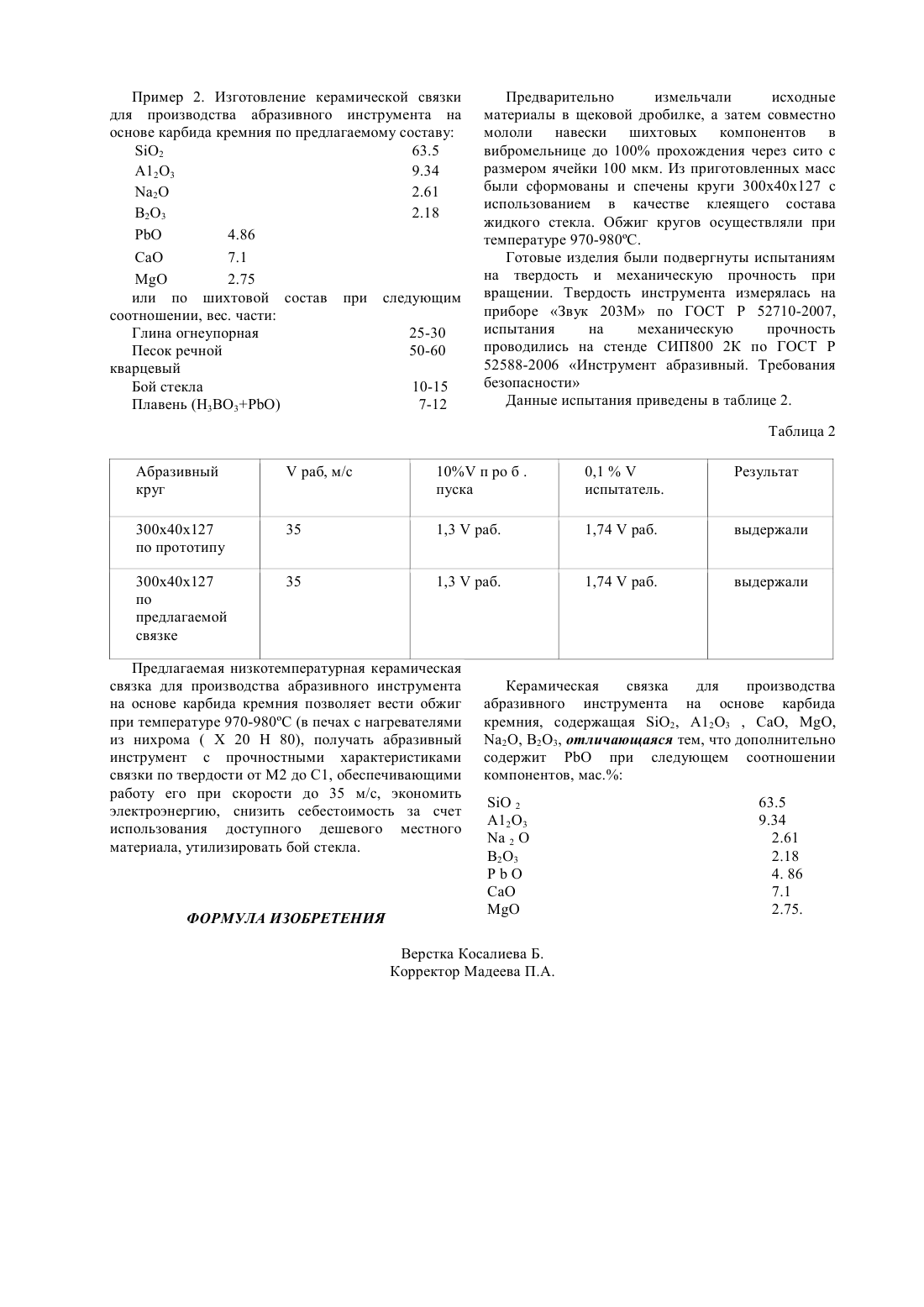

(51) 24 3/14 (2009.01) 24 3/34 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ 23, отличается тем, что дополнительно содержит РО при следующем соотношении компонентов,мас.2 63.5 А 123 9.34 2 2.61 В 23 2.18 РО 4.86 СаО 7.1 2.75 Предлагаемая низкотемпературная керамическая связка для производства абразивного инструмента на основе карбида кремния позволяет вести обжиг при температуре 970-980 С(в печах с нагревателями из нихрома (Х 20 Н 80), получать абразивный инструмент с прочностными характеристиками связки по твердости от М 2 до С 1,обеспечивающими работу его при скорости до 35 м/с, экономить электроэнергию, снизить себестоимость за счет использования доступного дешевого местного материала, утилизировать бой стекла. А 123 Изобретение относится к производству абразивного инструмента на основе карбида кремния,в частности,к составам низкотемпературных керамических связок для его изготовления. Известна низкотемпературная керамическая связка для абразивного инструмента содержащая мас.2 68,5 А 1 2 О 3,7 3(С.М. Федотова, Л.И. Мишина, Л.И. Фельдгун,Абразивы НИИМАШ, М. 1969, Вып. 4, с. 3-6) Недостатком ее является щелочная реакция,изготовление в виде стекла. Наиболее близкой является низкотемпературная керамическая связка для абразивного инструмента содержащая мас. 2 68,5(А.П. Гаршин, С.М. Федотова Абразивные материалы и инструменты. Технология производства,г. Санкт-Петербург,Изд. Политехнического университета, 2008, с. 335). Шихтовый состав не разработан. Несмотря на достижение низкой температуры обжига - 900 С, недостатком ее является высокощелочная реакция, изготовление в виде стекла, затем измельчение, а это дополнительные энергетические затраты, отсутствие разработанного шихтового состава. Задачей стоящей перед изобретателями является создание низкотемпературной керамической связки с температурой спекания 970-980 С,с(72) Горохов Валерий Николаевич Старшов Виктор Анатольевич(73) Акционерное общество Казахское специализированное ремонтно-наладочное предприятие(54) КЕРАМИЧЕСКАЯ СВЯЗКА ДЛЯ АБРАЗИВНОГО ИНСТРУМЕНТА(57) Изобретение относится к производству абразивного инструмента на керамической связке и может быть использовано в металлообрабатывающей,машиностроительной,автомобильной,и других отраслях промышленности. Керамическая связка для производства абразивного инструмента на основе карбида кремния, содержащая 2, А 123, , , 2, 23963 прочностными характеристиками абразивного инструмента, получаемого при использовании связки,по твердости от М 2 до С 1,обеспечивающими его работу при скорости до 35 м/с. Технический результат подобранного состава заключается в нейтрализации разрушающего действия щелочей, которым отводится решающая роль на появление в абразивном инструменте на керамической связке брака в виде черных пятен и вспучивания, что позволяет использовать раствор жидкого стекла, имеющего щелочную реакцию, при приготовлении масс в качестве смачивающего и клеящего вещества, утилизации боя стекла, в экономии электроэнергии, снижении себестоимости производства связки за счет использования недорогих доступных материалов и сырья. Технический результат достигается тем, что керамическая связка для производства абразивного инструмента на основе карбида кремния,включающая 2, 123, , , 2, В 2 О 3 согласно изобретению, дополнительно содержит РО при следующем соотношении компонентов, ма. 2.75 При том шихтовой состав предлагаемой низкотемпературной керамической связки для производства абразивного инструмента на основе карбида кремния, содержит доступные недорогие компоненты при следующим соотношении, вес. части Глина огнеупорная 25-30 Песок речной кварцевый 50-60 Бой стекла 10-15 Плавень (Н 3 ВО 3 РО) 7-12. Температура спекания предлагаемой связки 1040-1060 С При изготовлении абразивной массы из карбида кремния в качестве клеящей добавки используется раствор декстрина и сухой декстрин. Особенностью предлагаемой связки является то, что она при спекании нейтрализует разрушающее действие щелочей, что позволяет применять вместо декстрина (пищевого сырья) раствор жидкого стекла использование которого снижает температуру спекания (обжига) до 970-980 С. Предлагаемую керамическую связку готовят сухим способом,заключающимся в предварительном измельчении исходных материалов в щековой дробилке, а затем в последующем совместном помоле навески шихтовых компонентов в вибромельнице до 100 прохождения через сито с размером ячейки 100 мкм. Рецептуры масс с применением предлагаемой связки, смачиваемой жидким стеклом, для обжига инструмента на основе карбида кремния марки 64 С заданных групп твердостей приведены в таблице 1. Таблица 1 Твердость при зернистости 40 П Твердость при зернистости 25 П зерно Связка Жидкое стекло Пример 1. Изготовление керамической связки для производства абразивного инструмента на основе карбида кремния по прототипу. Брали оксиды элементов при следующем соотношении компонентов, ма.2 68,5 А 123 3,13 23 0,23 СаО 8,36 2 9,63 В 2 О 3 2,45 Готовили из этих компонентов по известному способу стекло,использовали полученную керамическую связку для производства абразивного инструмента на основе карбида кремния,температура обжига достигала 900 С., причем только при использовании в качестве клеящей добавки декстрина, при использовании раствора жидкого стекла наблюдалось появление брака в виде черных пятен и вспучивания. Пример 2. Изготовление керамической связки для производства абразивного инструмента на основе карбида кремния по предлагаемому составу 2 63.5 А 12 О 3 9.34 2 2.61 23 2.18 2.75 или по шихтовой состав при следующим соотношении, вес. части Глина огнеупорная 25-30 Песок речной 50-60 кварцевый Бой стекла 10-15 Плавень (Н 3 ВО 3 РО) 7-12 Предварительно измельчали исходные материалы в щековой дробилке, а затем совместно мололи навески шихтовых компонентов в вибромельнице до 100 прохождения через сито с размером ячейки 100 мкм. Из приготовленных масс были сформованы и спечены круги 30040127 с использованием в качестве клеящего состава жидкого стекла. Обжиг кругов осуществляли при температуре 970-980 С. Готовые изделия были подвергнуты испытаниям на твердость и механическую прочность при вращении. Твердость инструмента измерялась на приборе Звук 203 М по ГОСТ Р 52710-2007,испытания на механическую прочность проводились на стенде СИП 800 2 К по ГОСТ Р 52588-2006 Инструмент абразивный. Требования безопасности Данные испытания приведены в таблице 2. Таблица 2 Предлагаемая низкотемпературная керамическая связка для производства абразивного инструмента на основе карбида кремния позволяет вести обжиг при температуре 970-980 С (в печах с нагревателями из нихрома (2080), получать абразивный инструмент с прочностными характеристиками связки по твердости от М 2 до С 1, обеспечивающими работу его при скорости до 35 м/с, экономить электроэнергию, снизить себестоимость за счет использования доступного дешевого местного материала, утилизировать бой стекла. Керамическая связка для производства абразивного инструмента на основе карбида кремния, содержащая 2, А 12 О 3 , , ,2, 23, отличающаяся тем, что дополнительно содержит РО при следующем соотношении компонентов, мас.2 А 12 О 32 В 2 О 3 РО СаО
