Асфальтобетонная смесь

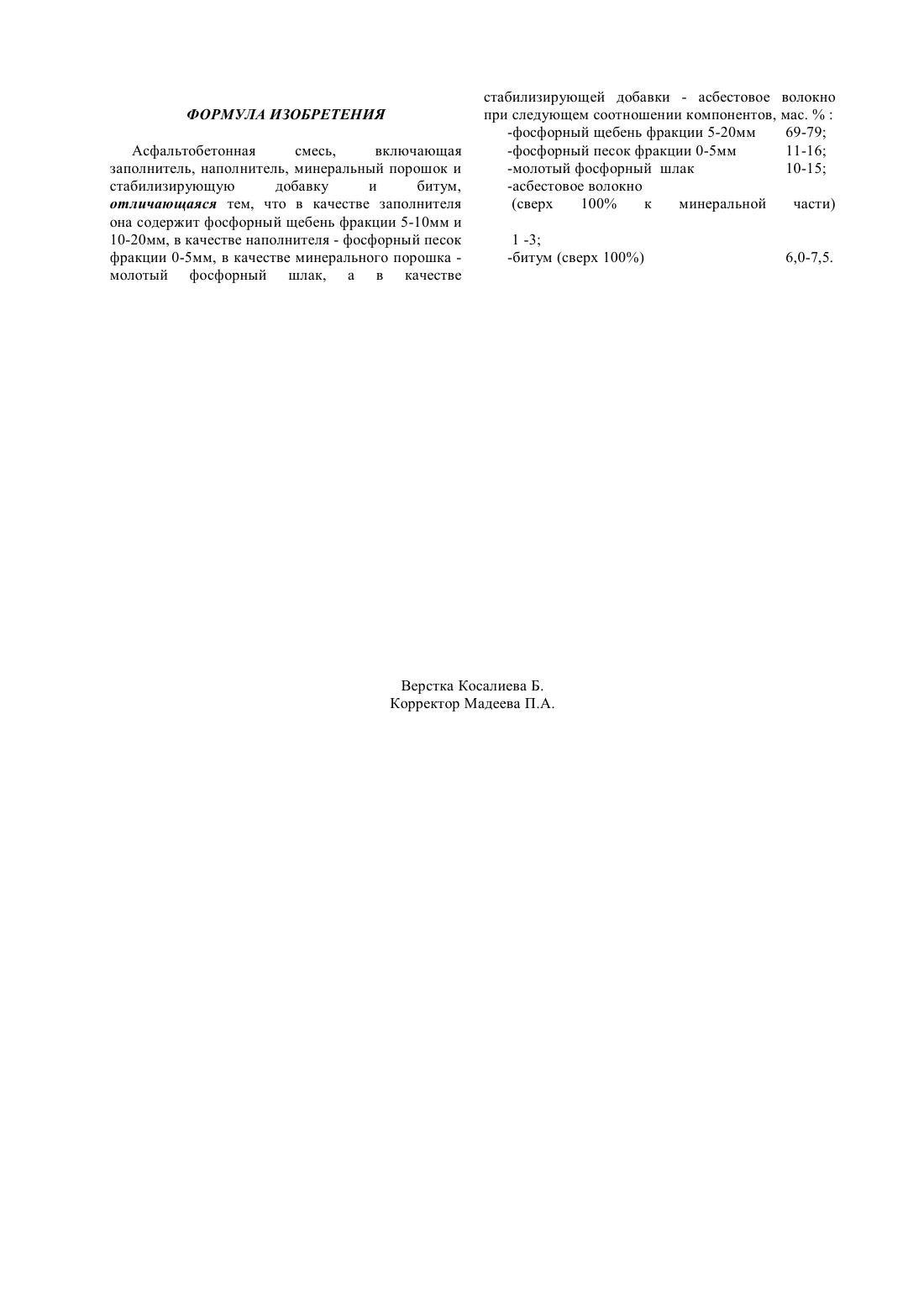

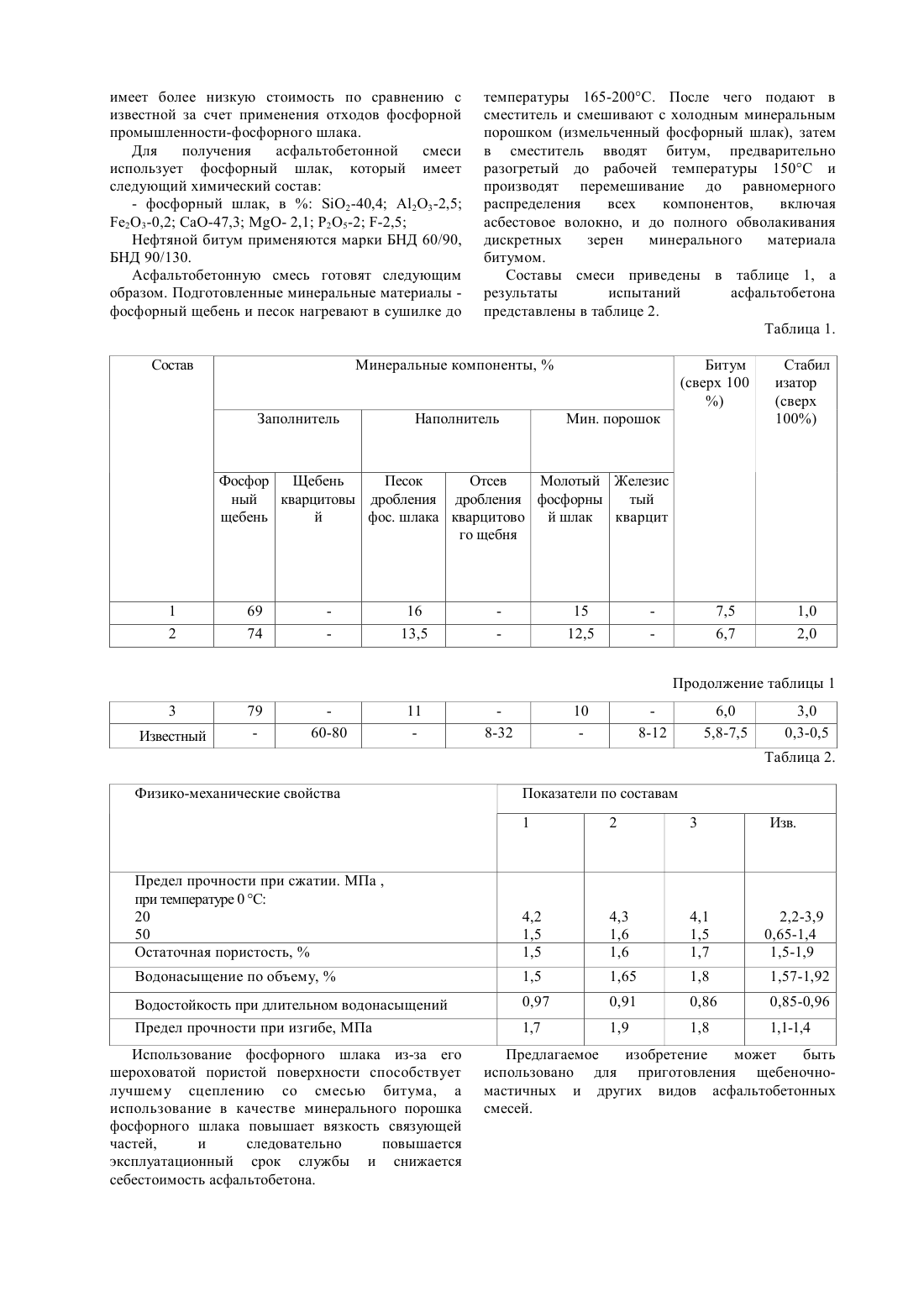

(51) 04 26/26 (2009.01) 08 95/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН-1,5-1,9,коэффициент водоустойчивости 0,85-0,96. Недостатком известной смеси является невысокий эксплуатационный срок службы обусловленный ускоренным старением его за счет старения окисленного битума, а также высокая стоимость за счет использования в своем составе дорогостоящего минерального порошка в виде высокодисперсных отходов первой стадии мокрой магнитной сеперации железистых кварцитов,получение которых сопряжено с высокими производственными затратами энергозатратами для сушки отходов,наличием дополнительного оборудования, трудоемкости сортировки порошка. Цель изобретение повышение эксплуатационного срока службы,предела прочности асфальтобетона и снижение его стоимости. Асфальтобетонная смесь содержит, мас. фосфорный шлак фракции 5-20 мм - 69-79 песок из отсевов дробления 0-5 мм- 11-16 в качестве минерального порошка-молотый в шаровой мельнице фосфорный шлак -10-15 и нефтяной битум БНД 60/90 (сверх 100 минеральной части)- 6,0-7,5 и асбестовое волокно 1-3. Сопостовительнный анализ с прототипом позволяет сделать вывод,что заявляемая асфальтобетонная смесь отличается от известной введением новых компонентов,а именно дробленного фосфорного шлака используемых в качестве заполнителя, наполнителя и минерального порошка, а также стабилизирующей добавкиасбестового волокна. Таким образом, заявленное техническое решение соответствует критерию новизна. Анализ известных составов асфальтобетонных смесей /Патент РФ 2285679,кл. 04 26/26, 08 95/00 показал что, некоторые введенные компоненты известны, например битум. Однако применении его в сочетании с другими компонентами не обеспечивают асфальтобетонной смеси такие свойства, которые он проявляет в заявляемом решении, а именно повышают эксплуатационный срок службы за счет фосфорного шлака из-за его активной поверхности способствующие повышению адгезии с битумом. Кроме того, предлагаемая асфальтобетонная смесь(72) Суранкулов Шаизхан Жувандыкович Нурпеисов Серик Канашевич Садыков Бауржан(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(57) Изобретение относится к производству дорожно-строительных материалов и может быть использовано в дорожном строительстве, для покрытия автомобильных дорог. Проведенные ранее исследования показали, что асфальтобетонные смеси обладают пониженным эксплуатационным сроком и высокой стоимостью. В исследованиях в качестве сырьевых компонентов принимался фосфорный шлак -отход фосфорной промышленности, битум и асбестовое волокно. Поставленная задача достигается тем, что для получения асфальтобетона составляются компоненты в следующем соотношении, мас.- фосфорный щебень фракции 5-20 мм- фосфорный песок фракции 0-5 мм- молотый фосфорный шлак 10-15-6,0-7,5 Изобретение относится к дорожно-строительным материалам и может быть использовано в дорожном строительстве, для покрытия автомобильных дорог. Известна асфальтобетонная смесь включающая,мас. щебень 60-80, песок 8-32 из отсевов дробления щебня в виде хвостов сухой магнитной сеперации железосодержащих руд, минеральный порошок 8-12, стабилизирующую добавку в виде целлюлозного волокна (сверх 100 к минеральной части) -0,3-0,5 и битум (сверх 100) 5,8-7,5, которая является наиболее близкой к изобретению. Данная асфальтобетонная смесь имеет следующие свойства предел прочности при сжатии, МПа, при температуре 20 С - 2,2-3,9, при температуре 50 С имеет более низкую стоимость по сравнению с известной за счет применения отходов фосфорной промышленности-фосфорного шлака. Для получения асфальтобетонной смеси использует фосфорный шлак, который имеет следующий химический состав- фосфорный шлак, в 2-40,4 23-2,5 23-0,2 СаО-47,3 - 2,1 Р 25-2 -2,5 Нефтяной битум применяются марки БНД 60/90,БНД 90/130. Асфальтобетонную смесь готовят следующим образом. Подготовленные минеральные материалы фосфорный щебень и песок нагревают в сушилке до температуры 165-200 С. После чего подают в сместитель и смешивают с холодным минеральным порошком (измельченный фосфорный шлак), затем в сместитель вводят битум, предварительно разогретый до рабочей температуры 150 С и производят перемешивание до равномерного распределения всех компонентов,включая асбестовое волокно, и до полного обволакивания дискретных зерен минерального материала битумом. Составы смеси приведены в таблице 1, а результаты испытаний асфальтобетона представлены в таблице 2. Таблица 1. Фосфор Щебень Песок Отсев Молотый Железис ный кварцитовы дробления дробления фосфорны тый щебень й фос. шлака кварцитово й шлак кварцит го щебня Показатели по составам 1 Предел прочности при сжатии. П ,при температуре 0 С 20 50 Остаточная пористость,Водостойкость при длительном водонасыщений Предел прочности при изгибе, МПа Использование фосфорного шлака из-за его шероховатой пористой поверхности способствует лучшему сцеплению со смесью битума, а использование в качестве минерального порошка фосфорного шлака повышает вязкость связующей частей,и следовательно повышается эксплуатационный срок службы и снижается себестоимость асфальтобетона. Предлагаемое изобретение может быть использовано для приготовления щебеночномастичных и других видов асфальтобетонных смесей. ФОРМУЛА ИЗОБРЕТЕНИЯ Асфальтобетонная смесь,включающая заполнитель, наполнитель, минеральный порошок и стабилизирующую добавку и битум,отличающаяся тем, что в качестве заполнителя она содержит фосфорный щебень фракции 5-10 мм и 10-20 мм, в качестве наполнителя - фосфорный песок фракции 0-5 мм, в качестве минерального порошка молотый фосфорный шлак, а в качестве стабилизирующей добавки - асбестовое волокно при следующем соотношении компонентов, мас.
