Устройство для клеймения животных

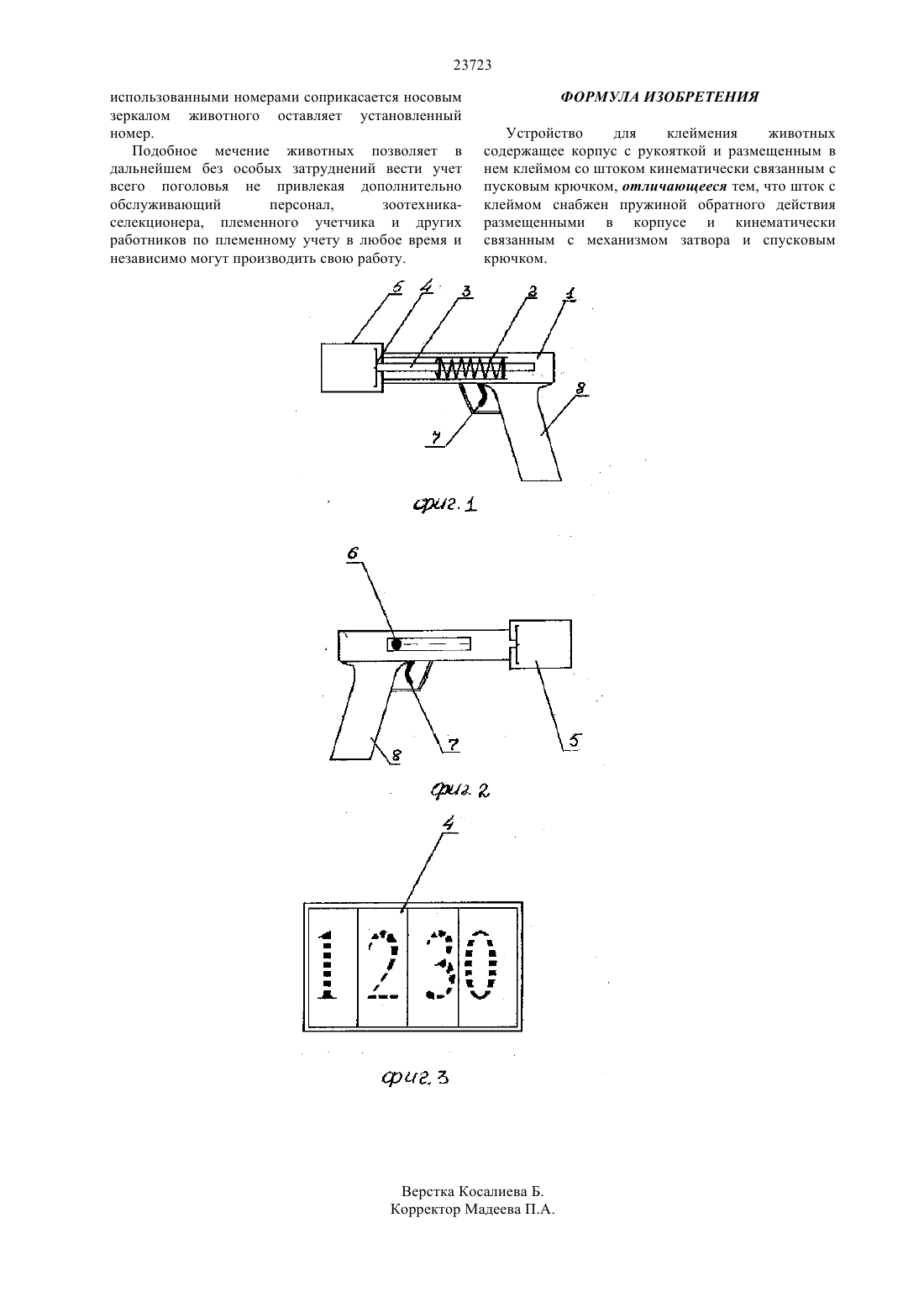

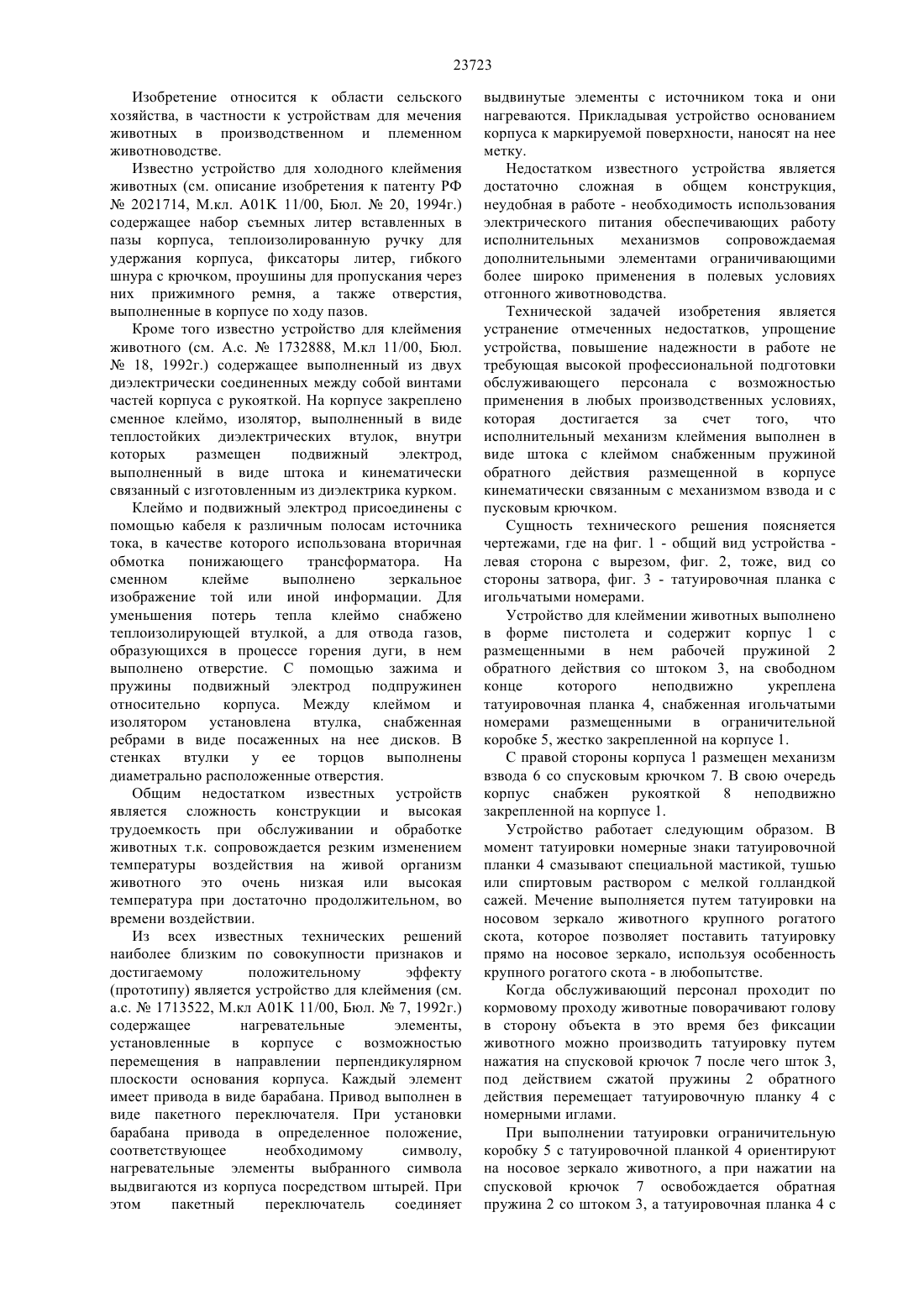

(51) 01 11/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Технической задачей изобретения является упрощение устройства, надежность в работе не требующая высокой профессиональной подготовки обслуживающего персонала с возможностью применения в любых производственных условиях,которая достигается за счет того,что исполнительный механизм клеймения выполнен в виде штока 3 с татуировочной планкой 4 снабженной пружиной обратного действия 2 размещенной в корпусе 1 кинематически связанной с механизмом затвора 6 и спусковым крючком 7. Подобное мечение животных позволяет в дальнейшем, без особых затруднений вести учет всего поголовья не привлекая дополнительного обслуживающего персонала и может быть полезным зоотехника - селекционерам, племенным учетчикам и другим работникам по племенному учету и проводить учет в любое время.(72) Жакипов Аржил-Гайып Солтан-Патихович Жакипов Алмас Аржил-Гайыпович Жакипова Айнагуль Аржил-Гайыповна Жакипов Максат Аржил-Гайыпович Жакипов Арман АржилГайыпович Жакипов Нурбай Аржил-Гайыпович Жакипова Акмарал Аржил-Гайыповна Жакипова Айгерим Аржил-Гайыповна Жакипов Нажмитден Берекелиулы(54) УСТРОЙСТВО ДЛЯ КЛЕЙМЕНИЯ ЖИВОТНЫХ(57) Изобретение относится к области сельского хозяйства, в частности к устройствам для мечения животных в производственном и племенном животноводстве. 23723 Изобретение относится к области сельского хозяйства, в частности к устройствам для мечения животных в производственном и племенном животноводстве. Известно устройство для холодного клеймения животных (см. описание изобретения к патенту РФ 2021714, М.кл. А 01 11/00, Бюл.20, 1994 г.) содержащее набор съемных литер вставленных в пазы корпуса, теплоизолированную ручку для удержания корпуса, фиксаторы литер, гибкого шнура с крючком, проушины для пропускания через них прижимного ремня, а также отверстия,выполненные в корпусе по ходу пазов. Кроме того известно устройство для клеймения животного (см. А.с.1732888, М.кл 11/00, Бюл.18, 1992 г.) содержащее выполненный из двух диэлектрически соединенных между собой винтами частей корпуса с рукояткой. На корпусе закреплено сменное клеймо, изолятор, выполненный в виде теплостойких диэлектрических втулок, внутри которых размещен подвижный электрод,выполненный в виде штока и кинематически связанный с изготовленным из диэлектрика курком. Клеймо и подвижный электрод присоединены с помощью кабеля к различным полосам источника тока, в качестве которого использована вторичная обмотка понижающего трансформатора. На сменном клейме выполнено зеркальное изображение той или иной информации. Для уменьшения потерь тепла клеймо снабжено теплоизолирующей втулкой, а для отвода газов,образующихся в процессе горения дуги, в нем выполнено отверстие. С помощью зажима и пружины подвижный электрод подпружинен относительно корпуса. Между клеймом и изолятором установлена втулка, снабженная ребрами в виде посаженных на нее дисков. В стенках втулки у ее торцов выполнены диаметрально расположенные отверстия. Общим недостатком известных устройств является сложность конструкции и высокая трудоемкость при обслуживании и обработке животных т.к. сопровождается резким изменением температуры воздействия на живой организм животного это очень низкая или высокая температура при достаточно продолжительном, во времени воздействии. Из всех известных технических решений наиболее близким по совокупности признаков и достигаемому положительному эффекту(прототипу) является устройство для клеймения (см. а.с.1713522, М.кл А 01 11/00, Бюл.7, 1992 г.) содержащее нагревательные элементы,установленные в корпусе с возможностью перемещения в направлении перпендикулярном плоскости основания корпуса. Каждый элемент имеет привода в виде барабана. Привод выполнен в виде пакетного переключателя. При установки барабана привода в определенное положение,соответствующее необходимому символу,нагревательные элементы выбранного символа выдвигаются из корпуса посредством штырей. При этом пакетный переключатель соединяет выдвинутые элементы с источником тока и они нагреваются. Прикладывая устройство основанием корпуса к маркируемой поверхности, наносят на нее метку. Недостатком известного устройства является достаточно сложная в общем конструкция,неудобная в работе - необходимость использования электрического питания обеспечивающих работу исполнительных механизмов сопровождаемая дополнительными элементами ограничивающими более широко применения в полевых условиях отгонного животноводства. Технической задачей изобретения является устранение отмеченных недостатков, упрощение устройства, повышение надежности в работе не требующая высокой профессиональной подготовки обслуживающего персонала с возможностью применения в любых производственных условиях,которая достигается за счет того,что исполнительный механизм клеймения выполнен в виде штока с клеймом снабженным пружиной обратного действия размещенной в корпусе кинематически связанным с механизмом взвода и с пусковым крючком. Сущность технического решения поясняется чертежами, где на фиг. 1 - общий вид устройства левая сторона с вырезом, фиг. 2, тоже, вид со стороны затвора, фиг. 3 - татуировочная планка с игольчатыми номерами. Устройство для клеймении животных выполнено в форме пистолета и содержит корпус 1 с размещенными в нем рабочей пружиной 2 обратного действия со штоком 3, на свободном конце которого неподвижно укреплена татуировочная планка 4, снабженная игольчатыми номерами размещенными в ограничительной коробке 5, жестко закрепленной на корпусе 1. С правой стороны корпуса 1 размещен механизм взвода 6 со спусковым крючком 7. В свою очередь корпус снабжен рукояткой 8 неподвижно закрепленной на корпусе 1. Устройство работает следующим образом. В момент татуировки номерные знаки татуировочной планки 4 смазывают специальной мастикой, тушью или спиртовым раствором с мелкой голландкой сажей. Мечение выполняется путем татуировки на носовом зеркало животного крупного рогатого скота, которое позволяет поставить татуировку прямо на носовое зеркало, используя особенность крупного рогатого скота - в любопытстве. Когда обслуживающий персонал проходит по кормовому проходу животные поворачивают голову в сторону объекта в это время без фиксации животного можно производить татуировку путем нажатия на спусковой крючок 7 после чего шток 3,под действием сжатой пружины 2 обратного действия перемещает татуировочную планку 4 с номерными иглами. При выполнении татуировки ограничительную коробку 5 с татуировочной планкой 4 ориентируют на носовое зеркало животного, а при нажатии на спусковой крючок 7 освобождается обратная пружина 2 со штоком 3, а татуировочная планка 4 с 23723 использованными номерами соприкасается носовым зеркалом животного оставляет установленный номер. Подобное мечение животных позволяет в дальнейшем без особых затруднений вести учет всего поголовья не привлекая дополнительно обслуживающий персонал,зоотехникаселекционера, племенного учетчика и других работников по племенному учету в любое время и независимо могут производить свою работу. ФОРМУЛА ИЗОБРЕТЕНИЯ Устройство для клеймения животных содержащее корпус с рукояткой и размещенным в нем клеймом со штоком кинематически связанным с пусковым крючком, отличающееся тем, что шток с клеймом снабжен пружиной обратного действия размещенными в корпусе и кинематически связанным с механизмом затвора и спусковым крючком.
