Устройство для безнаркозной фиксации мелких лабораторных животных

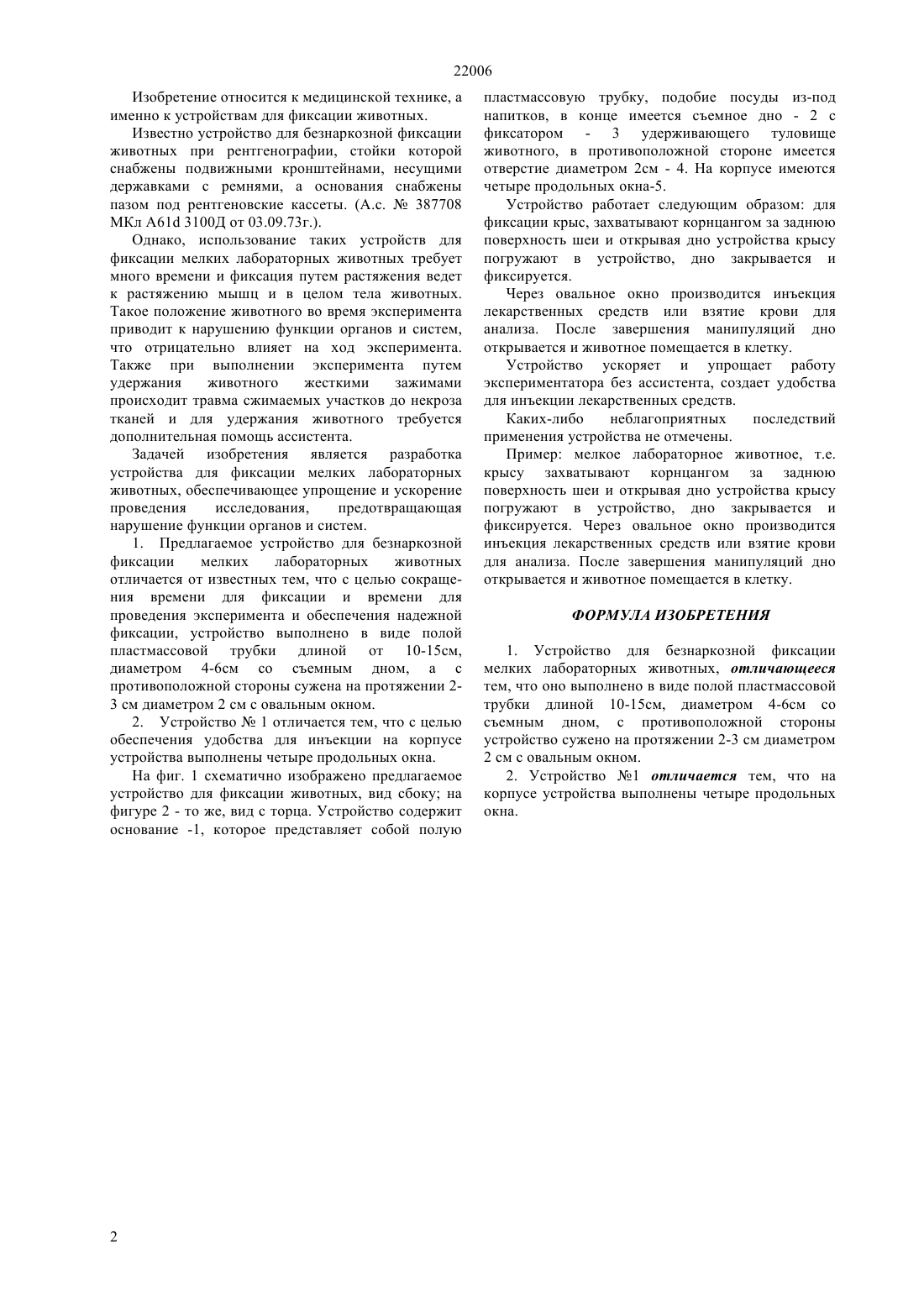

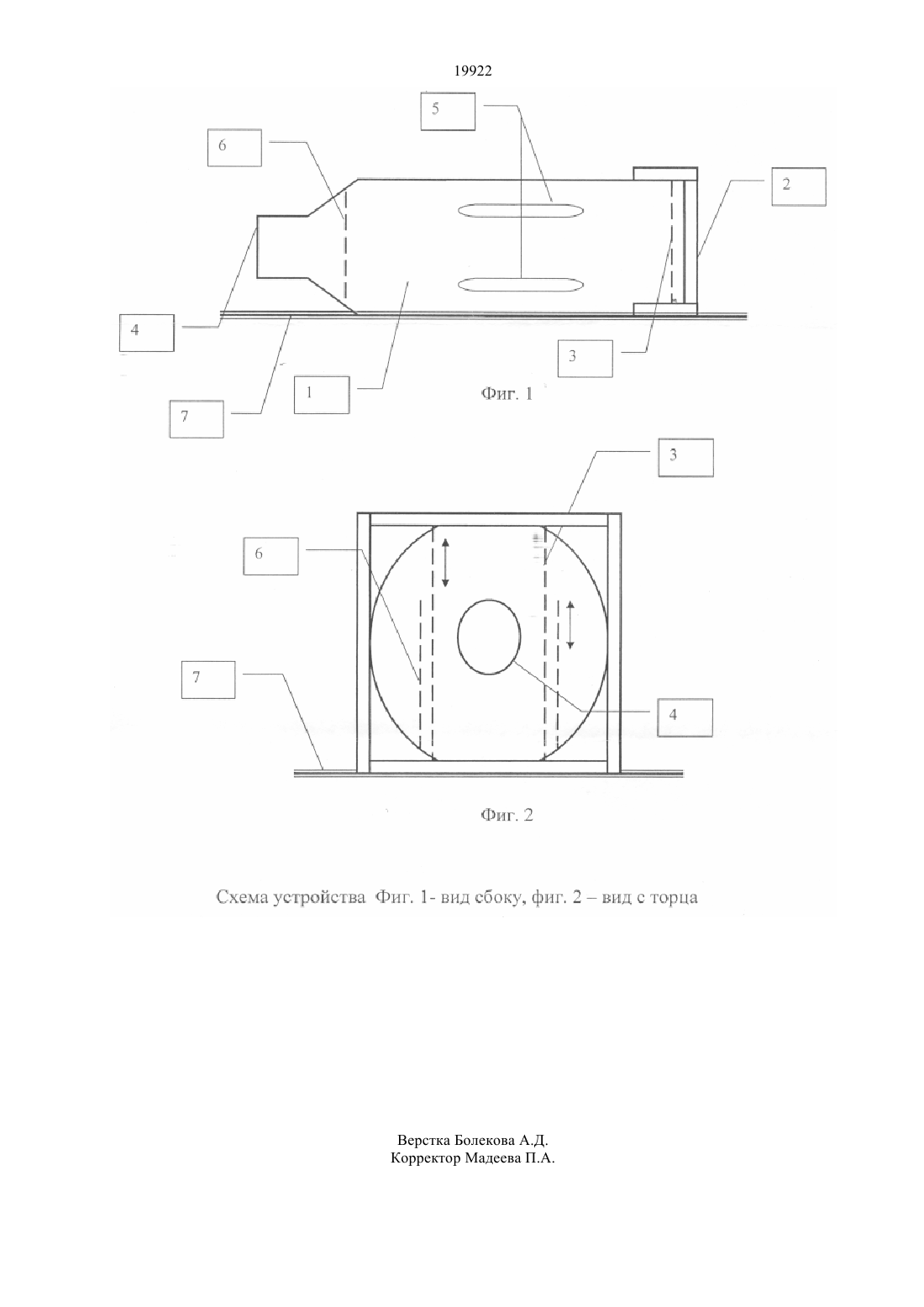

(51) 61 3/00 (2006.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(76) Жетписбаев Бекболат Адамович , Месова Асылжан Махмутбаевна(54) УСТРОЙСТВО ДЛЯ БЕЗНАРКОЗНОЙ ФИКСАЦИИ МЕЛКИХ ЛАБОРАТОРНЫХ ЖИВОТНЫХ(57) Изобретение относится к медицинской технике, а именно к устройствам для безнаркозной фиксации мелких лабораторных животных. Устройство выполнено в виде полой пластмассовой трубки длиной от 10-15 см, диаметром 4-6 см со съемным дном. С противоположной стороны пластмассовая трубка сужена на протяжении 2-3 см диаметром 2 см с овальным окном. С целью обеспечения удобства для инъекции на корпусе устройства выполнены четыре продольных окна. Предлагаемое устройство ускоряет и упрощает работу экспериментатора без ассистента, создает удобства для инъекции лекарственных средств. 22006 Изобретение относится к медицинской технике, а именно к устройствам для фиксации животных. Известно устройство для безнаркозной фиксации животных при рентгенографии, стойки которой снабжены подвижными кронштейнами, несущими державками с ремнями, а основания снабжены пазом под рентгеновские кассеты. (А.с.387708 МКл А 61 3100 Д от 03.09.73 г.). Однако, использование таких устройств для фиксации мелких лабораторных животных требует много времени и фиксация путем растяжения ведет к растяжению мышц и в целом тела животных. Такое положение животного во время эксперимента приводит к нарушению функции органов и систем,что отрицательно влияет на ход эксперимента. Также при выполнении эксперимента путем удержания животного жесткими зажимами происходит травма сжимаемых участков до некроза тканей и для удержания животного требуется дополнительная помощь ассистента. Задачей изобретения является разработка устройства для фиксации мелких лабораторных животных, обеспечивающее упрощение и ускорение проведения исследования,предотвращающая нарушение функции органов и систем. 1. Предлагаемое устройство для безнаркозной фиксации мелких лабораторных животных отличается от известных тем, что с целью сокращения времени для фиксации и времени для проведения эксперимента и обеспечения надежной фиксации, устройство выполнено в виде полой пластмассовой трубки длиной от 10-15 см,диаметром 4-6 см со съемным дном, а с противоположной стороны сужена на протяжении 23 см диаметром 2 см с овальным окном. 2. Устройство 1 отличается тем, что с целью обеспечения удобства для инъекции на корпусе устройства выполнены четыре продольных окна. На фиг. 1 схематично изображено предлагаемое устройство для фиксации животных, вид сбоку на фигуре 2 - то же, вид с торца. Устройство содержит основание -1, которое представляет собой полую пластмассовую трубку, подобие посуды из-под напитков, в конце имеется съемное дно - 2 с фиксатором - 3 удерживающего туловище животного, в противоположной стороне имеется отверстие диаметром 2 см - 4. На корпусе имеются четыре продольных окна-5. Устройство работает следующим образом для фиксации крыс, захватывают корнцангом за заднюю поверхность шеи и открывая дно устройства крысу погружают в устройство, дно закрывается и фиксируется. Через овальное окно производится инъекция лекарственных средств или взятие крови для анализа. После завершения манипуляций дно открывается и животное помещается в клетку. Устройство ускоряет и упрощает работу экспериментатора без ассистента, создает удобства для инъекции лекарственных средств. Каких-либо неблагоприятных последствий применения устройства не отмечены. Пример мелкое лабораторное животное, т.е. крысу захватывают корнцангом за заднюю поверхность шеи и открывая дно устройства крысу погружают в устройство, дно закрывается и фиксируется. Через овальное окно производится инъекция лекарственных средств или взятие крови для анализа. После завершения манипуляций дно открывается и животное помещается в клетку. ФОРМУЛА ИЗОБРЕТЕНИЯ 1. Устройство для безнаркозной фиксации мелких лабораторных животных, отличающееся тем, что оно выполнено в виде полой пластмассовой трубки длиной 10-15 см, диаметром 4-6 см со съемным дном, с противоположной стороны устройство сужено на протяжении 2-3 см диаметром 2 см с овальным окном. 2. Устройство 1 отличается тем, что на корпусе устройства выполнены четыре продольных окна.
