Керамическая масса для изготовления строительных изделий

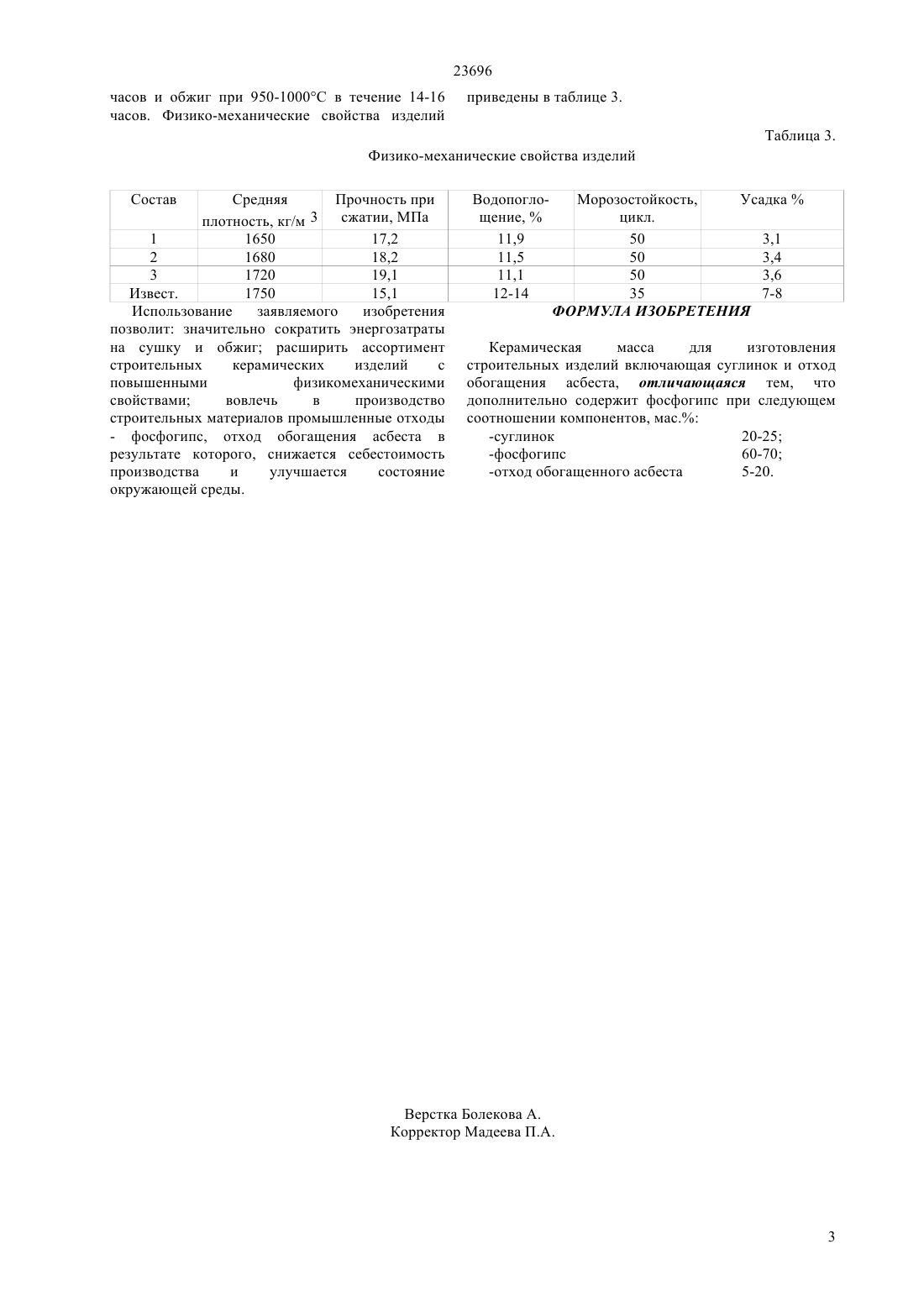

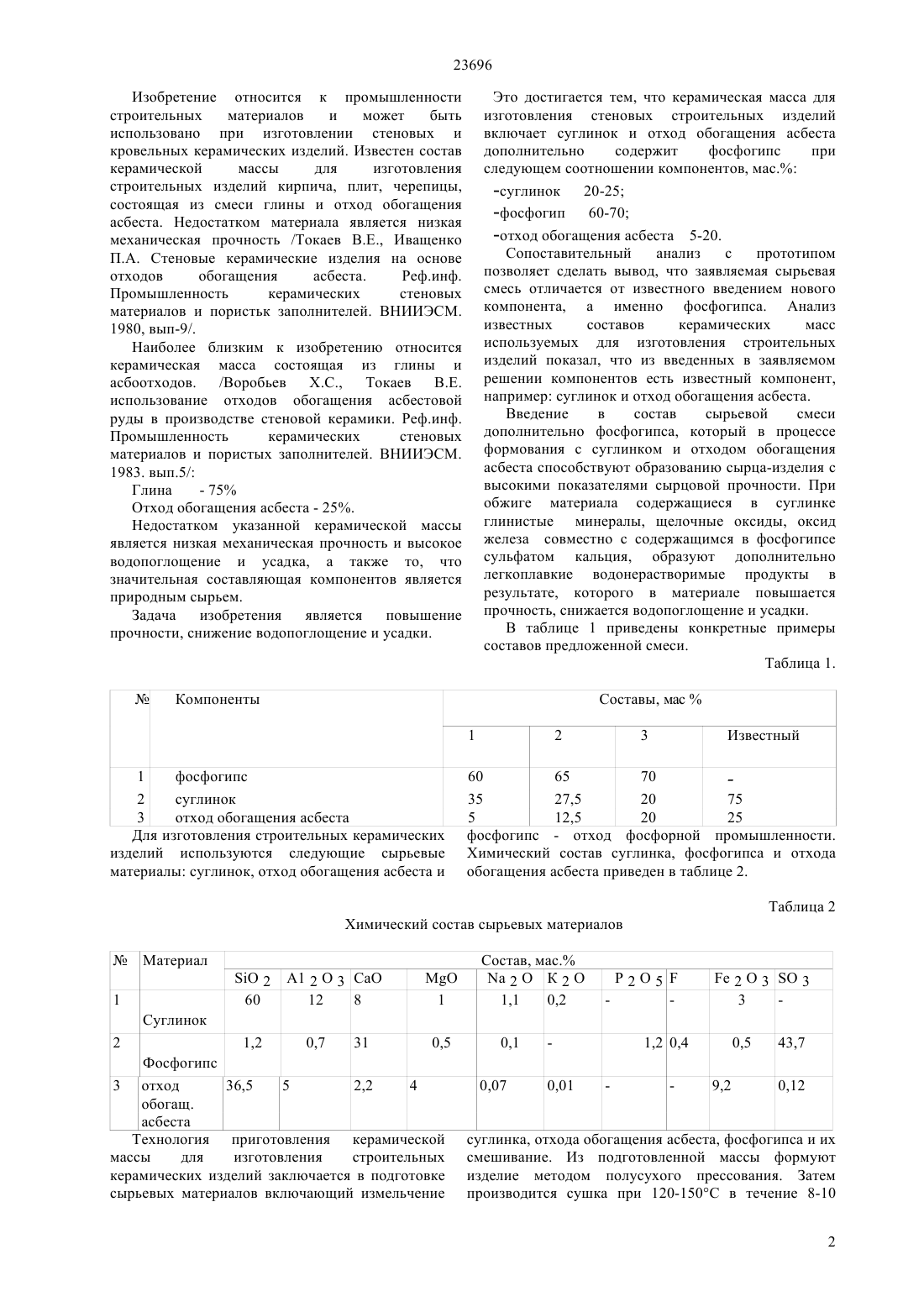

(51) 04 33/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(54) КЕРАМИЧЕСКАЯ МАССА ДЛЯ ИЗГОТОВЛЕНИЯ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ(57) Изобретение относится к промышленности строительных материалов и керамических строительных изделий. Керамическая масса включает компонент в следующем соотношении компонентов, мас.- отход обогащения асбеста 5-20 Свойства средняя плотность 1650-1720 кг/м 3 прочность на сжатие 17,2-19,1 МПа водопоглощение 11,1-11,9 морозостойкость 50 усадка 3,1-3,6. Материал получают методом полусухого прессования, суш ки и юбжига.(72) Сулейменов Жусупбек Таширбаевич Сагындыков Аймахамбет Абуталипович Киргизбаев Акпан Турабаевич Туленбаев Жанат Суранбаевич Абишев Адиль Турсынович(73) Республиканское государственное казенное предприятие Таразский государственный Университет им. М.Х. Дулати Министерства образования и науки Республики Казахстан(56) Воробьев Х.С., Токаев В.Е. использование отходов обогащения асбестовой руды в производстве стеновой керамики. Реф.инф. Промышленность керамических стеновых материалов и пористых заполнителей. ВНИИЭСМ. 1983. вып.5/ 23696 Это достигается тем, что керамическая масса для изготовления стеновых строительных изделий включает суглинок и отход обогащения асбеста дополнительно содержит фосфогипс при следующем соотношении компонентов, мас.-отход обогащения асбеста 5-20. Сопоставительный анализ с прототипом позволяет сделать вывод, что заявляемая сырьевая смесь отличается от известного введением нового компонента, а именно фосфогипса. Анализ известных составов керамических масс используемых для изготовления строительных изделий показал, что из введенных в заявляемом решении компонентов есть известный компонент,например суглинок и отход обогащения асбеста. Введение в состав сырьевой смеси дополнительно фосфогипса, который в процессе формования с суглинком и отходом обогащения асбеста способствуют образованию сырца-изделия с высокими показателями сырцовой прочности. При обжиге материала содержащиеся в суглинке глинистые минералы, щелочные оксиды, оксид железа совместно с содержащимся в фосфогипсе сульфатом кальция, образуют дополнительно легкоплавкие водонерастворимые продукты в результате, которого в материале повышается прочность, снижается водопоглощение и усадки. В таблице 1 приведены конкретные примеры составов предложенной смеси. Таблица 1. Изобретение относится к промышленности строительных материалов и может быть использовано при изготовлении стеновых и кровельных керамических изделий. Известен состав керамической массы для изготовления строительных изделий кирпича, плит, черепицы,состоящая из смеси глины и отход обогащения асбеста. Недостатком материала является низкая механическая прочность /Токаев В.Е., Иващенко П.А. Стеновые керамические изделия на основе отходов обогащения асбеста. Реф.инф. Промышленность керамических стеновых материалов и пористьк заполнителей. ВНИИЭСМ. 1980, вып-9/. Наиболее близким к изобретению относится керамическая масса состоящая из глины и асбоотходов. /Воробьев Х.С., Токаев В.Е. использование отходов обогащения асбестовой руды в производстве стеновой керамики. Реф.инф. Промышленность керамических стеновых материалов и пористых заполнителей. ВНИИЭСМ. 1983. вып.5/ Глина- 75 Отход обогащения асбеста - 25. Недостатком указанной керамической массы является низкая механическая прочность и высокое водопоглощение и усадка, а также то, что значительная составляющая компонентов является природным сырьем. Задача изобретения является повышение прочности, снижение водопоглощение и усадки. 1 1 фосфогипс 2 суглинок 3 отход обогащения асбеста Для изготовления строительных керамических изделий используются следующие сырьевые материалы суглинок, отход обогащения асбеста и 60 65 70 35 27,5 20 75 5 12,5 20 25 фосфогипс - отход фосфорной промышленности. Химический состав суглинка, фосфогипса и отхода обогащения асбеста приведен в таблице 2. Таблица 2 Химический состав сырьевых материаловМатериал О 2 60 Фосфогипс отход 36,5 5 2,2 4 обогащ. асбеста Технология приготовления керамической массы для изготовления строительных керамических изделий заключается в подготовке сырьевых материалов включающий измельчение 3 суглинка, отхода обогащения асбеста, фосфогипса и их смешивание. Из подготовленной массы формуют изделие методом полусухого прессования. Затем производится сушка при 120-150 С в течение 8-10 2 Средняя Прочность при 3 сжатии, Па плотность, кг/м 1 1650 17,2 2 1680 18,2 3 1720 19,1 Извест. 1750 15,1 Использование заявляемого изобретения позволит значительно сократить энергозатраты на сушку и обжиг расширить ассортимент строительных керамических изделий с повышенными физикомеханическими свойствами вовлечь в производство строительных материалов промышленные отходы- фосфогипс, отход обогащения асбеста в результате которого, снижается себестоимость производства и улучшается состояние окружающей среды. Керамическая масса для изготовления строительных изделий включающая суглинок и отход обогащения асбеста, отличающаяся тем, что дополнительно содержит фосфогипс при следующем соотношении компонентов, мас.
