Бетонная смесь

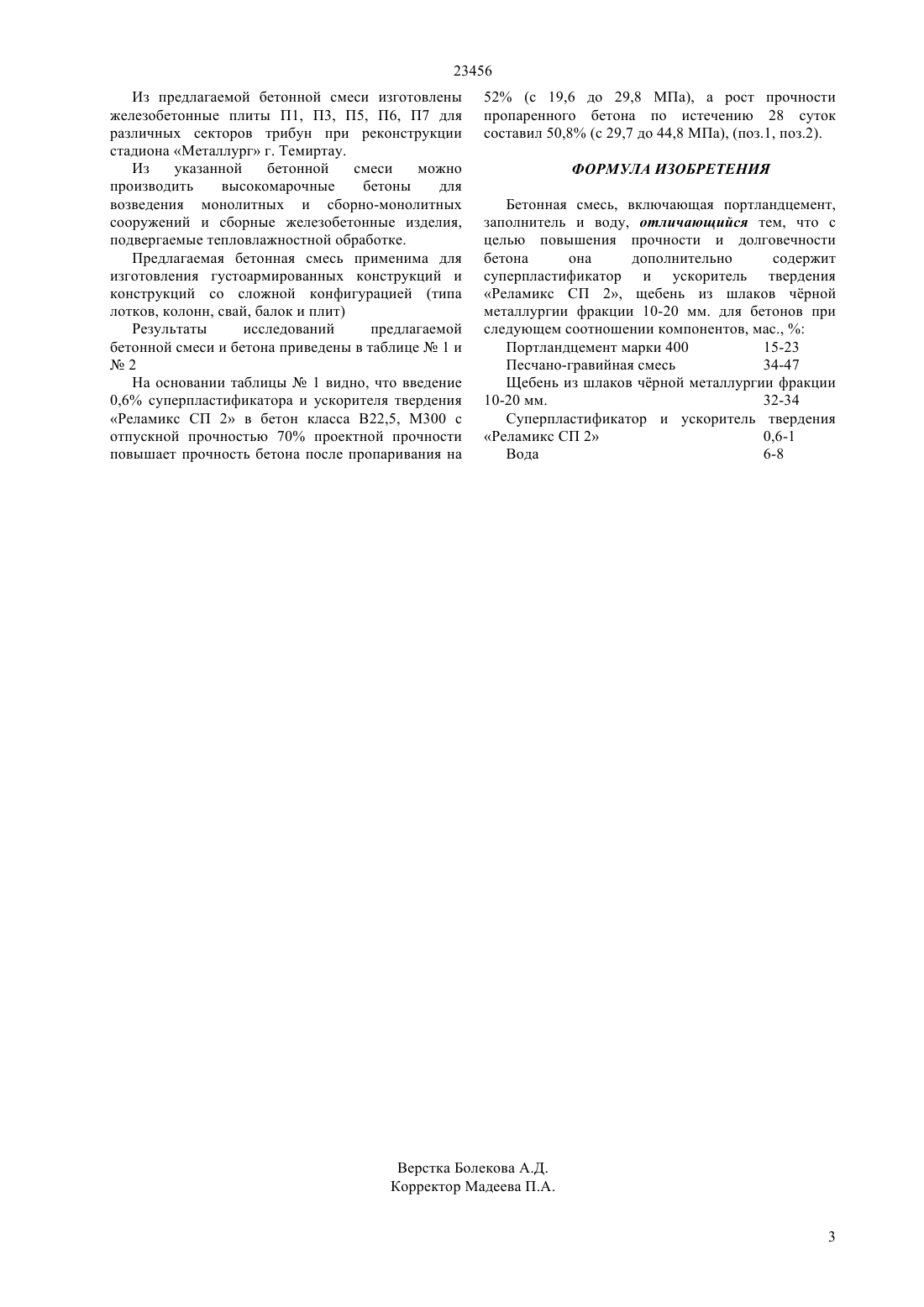

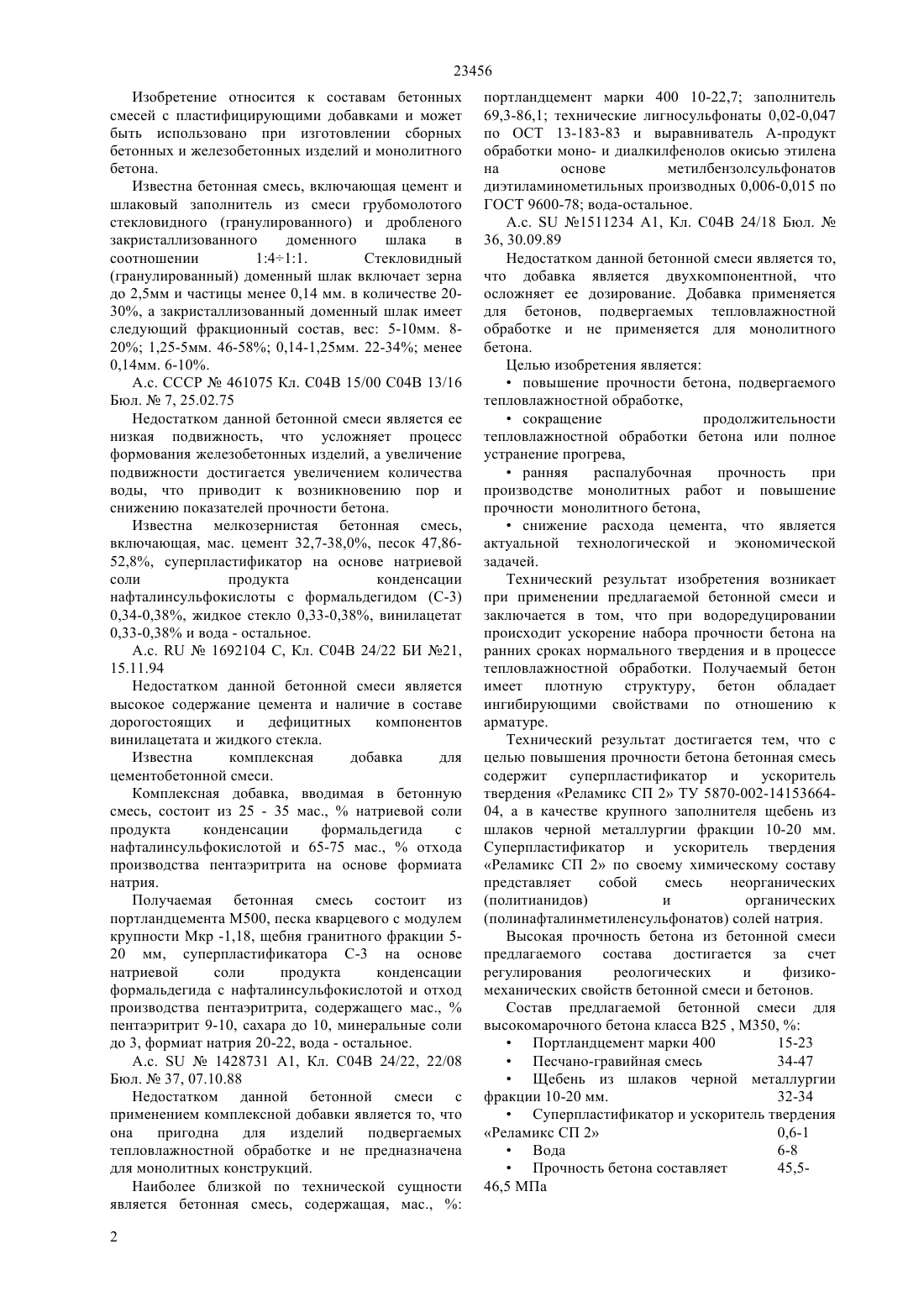

(51) 04 24/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ 04, а в качестве крупного заполнителя щебень из шлаков черной металлургии фракции 10-20 мм. Физико-механические характеристики бетонной смеси для высокомарочного бетона класса В 25,М 350,Портландцемент марки 400 15-23 Песчано-гравийная смесь 34-47 Щебень из шлаков черной металлургии фракции 10-20 мм. 32-34 Суперпластификатор и ускоритель твердения Реламикс СП 2 0,6-1 Вода 6-8 Прочность бетона составляет 45,5 - 46,5 МПа Применение бетонной смеси позволило создать бетон с улучшенными характеристиками по прочности,долговечности,увеличить оборачиваемость форм,сократить сроки изготовления сборных железобетонных изделий и,применив заполнитель из шлаков черной металлургии, решить вопросы по экологии предприятия.(72) Хицко Нина Леонидовна Климушкин Анатолий Николаевич Донсков Валерий Александрович Столярский Олег Аркадьевич Хицко Евгений Петрович Садовский Валентин Георгиевич Фролова Наталья Алексеевна(73) Акционерное общество АрселорМиттал Темиртау(57) Изобретение относится к составам бетонных смесей с пластифицирующими добавками и может быть использовано при изготовлении сборных бетонных и железобетонных изделий и монолитного бетона. Технический результат достигается тем, что с целью повышения прочности бетона бетонная смесь содержит суперпластификатор и ускоритель твердения Реламикс СП 2 ТУ 5870-002-14153664 23456 Изобретение относится к составам бетонных смесей с пластифицирующими добавками и может быть использовано при изготовлении сборных бетонных и железобетонных изделий и монолитного бетона. Известна бетонная смесь, включающая цемент и шлаковый заполнитель из смеси грубомолотого стекловидного (гранулированного) и дробленого закристаллизованного доменного шлака в соотношении 1411. Стекловидный(гранулированный) доменный шлак включает зерна до 2,5 мм и частицы менее 0,14 мм. в количестве 2030, а закристаллизованный доменный шлак имеет следующий фракционный состав, вес 5-10 мм. 820 1,25-5 мм. 46-58 0,14-1,25 мм. 22-34 менее 0,14 мм. 6-10. А.с. СССР 461075 Кл. С 04 В 15/00 С 04 В 13/16 Бюл.7, 25.02.75 Недостатком данной бетонной смеси является ее низкая подвижность, что усложняет процесс формования железобетонных изделий, а увеличение подвижности достигается увеличением количества воды, что приводит к возникновению пор и снижению показателей прочности бетона. Известна мелкозернистая бетонная смесь,включающая, мас. цемент 32,7-38,0, песок 47,8652,8, суперпластификатор на основе натриевой соли продукта конденсации нафталинсульфокислоты с формальдегидом (С-3) 0,34-0,38, жидкое стекло 0,33-0,38, винилацетат 0,33-0,38 и вода - остальное. А.с.1692104 С, Кл. С 04 В 24/22 БИ 21,15.11.94 Недостатком данной бетонной смеси является высокое содержание цемента и наличие в составе дорогостоящих и дефицитных компонентов винилацетата и жидкого стекла. Известна комплексная добавка для цементобетонной смеси. Комплексная добавка, вводимая в бетонную смесь, состоит из 25 - 35 мас.,натриевой соли продукта конденсации формальдегида с нафталинсульфокислотой и 65-75 мас.,отхода производства пентаэритрита на основе формиата натрия. Получаемая бетонная смесь состоит из портландцемента М 500, песка кварцевого с модулем крупности Мкр -1,18, щебня гранитного фракции 520 мм, суперпластификатора С-3 на основе натриевой соли продукта конденсации формальдегида с нафталинсульфокислотой и отход производства пентаэритрита, содержащего мас.,пентаэритрит 9-10, сахара до 10, минеральные соли до 3, формиат натрия 20-22, вода - остальное. А.с.1428731 А 1, Кл. С 04 В 24/22, 22/08 Бюл.37, 07.10.88 Недостатком данной бетонной смеси с применением комплексной добавки является то, что она пригодна для изделий подвергаемых тепловлажностной обработке и не предназначена для монолитных конструкций. Наиболее близкой по технической сущности является бетонная смесь, содержащая, мас.,2 портландцемент марки 400 10-22,7 заполнитель 69,3-86,1 технические лигносульфонаты 0,02-0,047 по ОСТ 13-183-83 и выравниватель А-продукт обработки моно- и диалкилфенолов окисью этилена на основе метилбензолсульфонатов диэтиламинометильных производных 0,006-0,015 по ГОСТ 9600-78 вода-остальное. А.с.1511234 А 1, Кл. С 04 В 24/18 Бюл.36, 30.09.89 Недостатком данной бетонной смеси является то,что добавка является двухкомпонентной, что осложняет ее дозирование. Добавка применяется для бетонов, подвергаемых тепловлажностной обработке и не применяется для монолитного бетона. Целью изобретения являетсяповышение прочности бетона, подвергаемого тепловлажностной обработке, сокращение продолжительности тепловлажностной обработки бетона или полное устранение прогрева, ранняя распалубочная прочность при производстве монолитных работ и повышение прочности монолитного бетона, снижение расхода цемента, что является актуальной технологической и экономической задачей. Технический результат изобретения возникает при применении предлагаемой бетонной смеси и заключается в том, что при водоредуцировании происходит ускорение набора прочности бетона на ранних сроках нормального твердения и в процессе тепловлажностной обработки. Получаемый бетон имеет плотную структуру, бетон обладает ингибирующими свойствами по отношению к арматуре. Технический результат достигается тем, что с целью повышения прочности бетона бетонная смесь содержит суперпластификатор и ускоритель твердения Реламикс СП 2 ТУ 5870-002-1415366404, а в качестве крупного заполнителя щебень из шлаков черной металлургии фракции 10-20 мм. Суперпластификатор и ускоритель твердения Реламикс СП 2 по своему химическому составу представляет собой смесь неорганических(полинафталинметиленсульфонатов) солей натрия. Высокая прочность бетона из бетонной смеси предлагаемого состава достигается за счет регулирования реологических и физикомеханических свойств бетонной смеси и бетонов. Состав предлагаемой бетонной смеси для высокомарочного бетона класса В 25 , М 350,Портландцемент марки 400 15-23 Песчано-гравийная смесь 34-47 Щебень из шлаков черной металлургии фракции 10-20 мм. 32-34 Суперпластификатор и ускоритель твердения Реламикс СП 2 0,6-1 Вода 6-8 Прочность бетона составляет 45,546,5 МПа 23456 Из предлагаемой бетонной смеси изготовлены железобетонные плиты П 1, П 3, П 5, П 6, П 7 для различных секторов трибун при реконструкции стадиона Металлург г. Темиртау. Из указанной бетонной смеси можно производить высокомарочные бетоны для возведения монолитных и сборно-монолитных сооружений и сборные железобетонные изделия,подвергаемые тепловлажностной обработке. Предлагаемая бетонная смесь применима для изготовления густоармированных конструкций и конструкций со сложной конфигурацией (типа лотков, колонн, свай, балок и плит) Результаты исследований предлагаемой бетонной смеси и бетона приведены в таблице 1 и 2 На основании таблицы 1 видно, что введение 0,6 суперпластификатора и ускорителя твердения Реламикс СП 2 в бетон класса В 22,5, М 300 с отпускной прочностью 70 проектной прочности повышает прочность бетона после пропаривания на 52 (с 19,6 до 29,8 МПа), а рост прочности пропаренного бетона по истечению 28 суток составил 50,8 (с 29,7 до 44,8 МПа), (поз.1, поз.2). ФОРМУЛА ИЗОБРЕТЕНИЯ Бетонная смесь, включающая портландцемент,заполнитель и воду, отличающийся тем, что с целью повышения прочности и долговечности бетона она дополнительно содержит суперпластификатор и ускоритель твердения Реламикс СП 2, щебень из шлаков чрной металлургии фракции 10-20 мм. для бетонов при следующем соотношении компонентов, мас.,Портландцемент марки 400 15-23 Песчано-гравийная смесь 34-47 Щебень из шлаков чрной металлургии фракции 10-20 мм. 32-34 Суперпластификатор и ускоритель твердения Реламикс СП 2 0,6-1 Вода 6-8
