Кислостойкий бетон

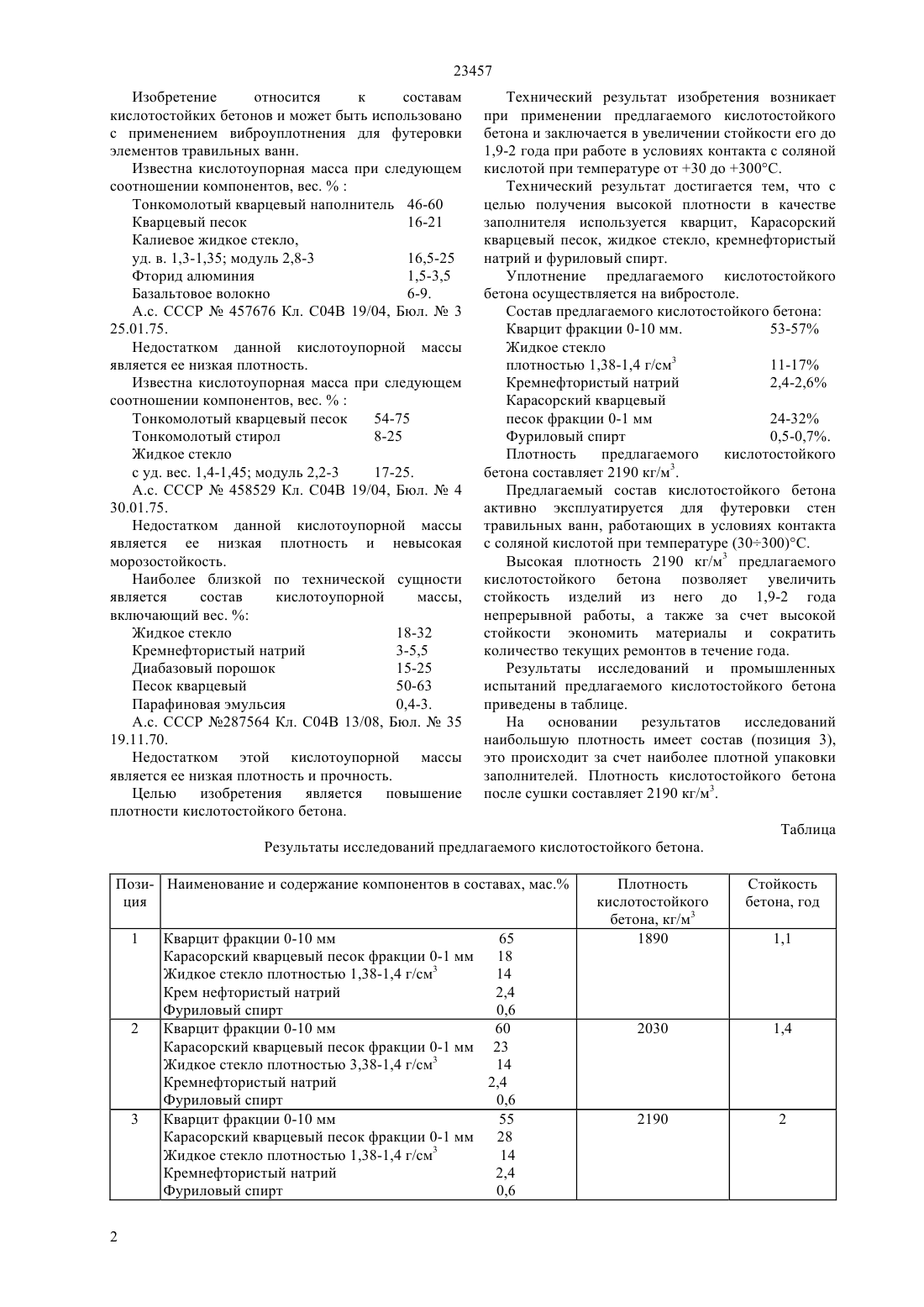

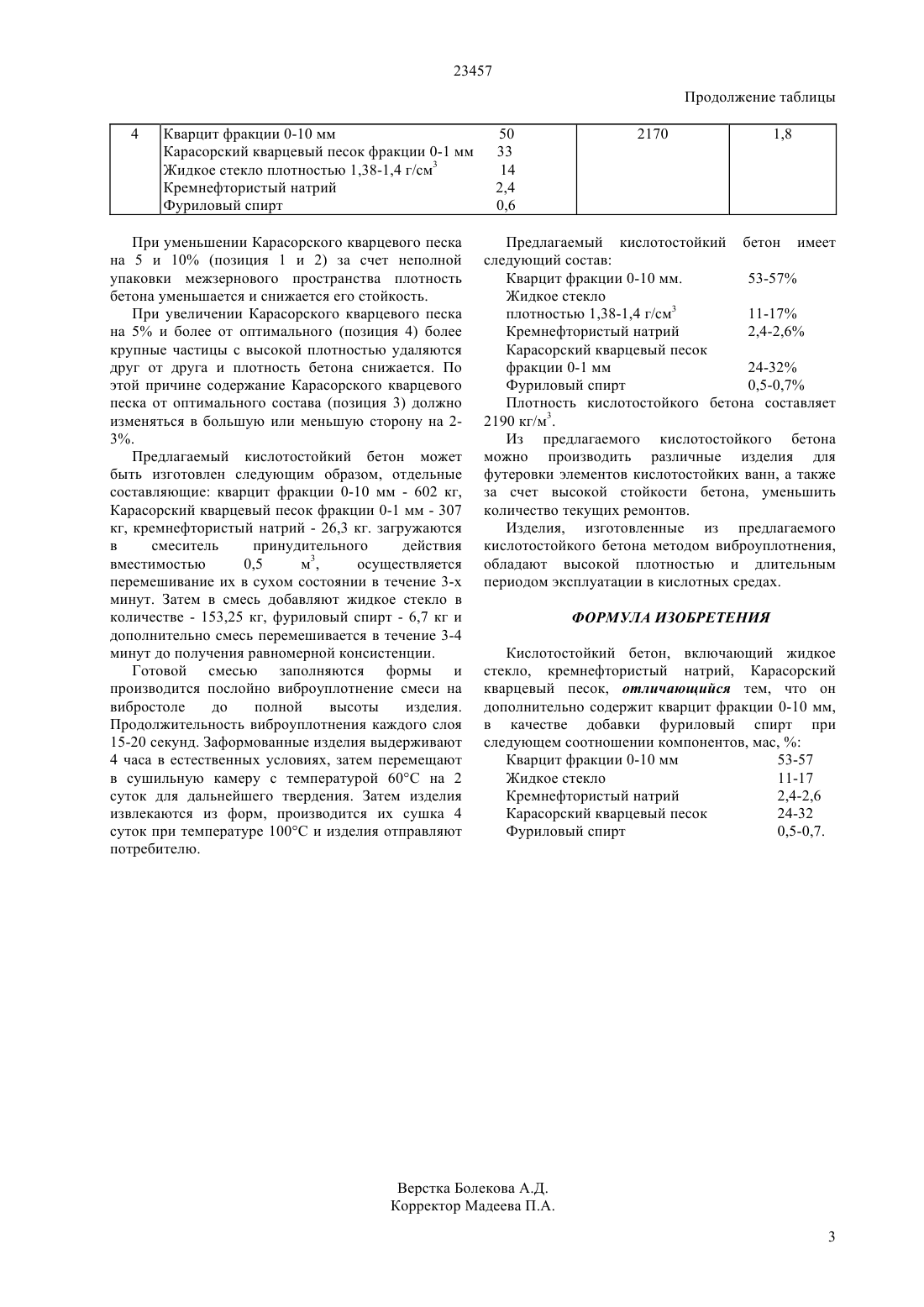

(2009.01), 04 14/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Уплотнение предлагаемого кислотостойкого бетона осуществляется на вибростоле. Состав предлагаемого кислотостойкого бетона Кварцит фракции 0-10 мм 53-57 Жидкое стекло 11-17 Кремнефтористый натрий 2,4-2,6 Карасорский кварцевый песок 24-32 Фуриловый спирт 0,5-0,7 Плотность предлагаемого кислотостойкого бетона составляет 2,19 г/см 3. Из предлагаемого кислотостойкого бетона можно производить различные изделия для футеровки элементов емкостей, работающих в условиях контакта с соляной кислотой и др. кислотными средами. Изделия,изготовленные с применением виброуплотнения, обладают высокой плотностью и позволяют уменьшить количество текущих ремонтов в течение года за счет высокой стойкости изделий.(72) Садовский Валентин Георгиевич Хицко Нина Леонидовна Вернер Илья Александрович Донсков Валерий Александрович Столярский Олег Аркадьевич Горелова Татьяна Алексеевна(73) Акционерное общество АрселорМиттал Темиртау(57) Изобретение относится к составам кислотостойких бетонов и может быть использовано для футеровки элементов травильных ванн и различных емкостей. Технический результат достигается тем, что с целью получения высокой плотности бетона в качестве заполнителя применяется кварцит,Карасорский кварцевый песок, жидкое стекло,кремнефтористый натрий и фуриловый спирт. 23457 Изобретение относится к составам кислотостойких бетонов и может быть использовано с применением виброуплотнения для футеровки элементов травильных ванн. Известна кислотоупорная масса при следующем соотношении компонентов, вес.Тонкомолотый кварцевый наполнитель 46-60 Кварцевый песок 16-21 Калиевое жидкое стекло,уд. в. 1,3-1,35 модуль 2,8-3 16,5-25 Фторид алюминия 1,5-3,5 Базальтовое волокно 6-9. А.с. СССР 457676 Кл. С 04 В 19/04, Бюл.3 25.01.75. Недостатком данной кислотоупорной массы является ее низкая плотность. Известна кислотоупорная масса при следующем соотношении компонентов, вес.Тонкомолотый кварцевый песок 54-75 Тонкомолотый стирол 8-25 Жидкое стекло с уд. вес. 1,4-1,45 модуль 2,2-3 17-25. А.с. СССР 458529 Кл. С 04 В 19/04, Бюл.4 30.01.75. Недостатком данной кислотоупорной массы является ее низкая плотность и невысокая морозостойкость. Наиболее близкой по технической сущности является состав кислотоупорной массы,включающий вес.Жидкое стекло 18-32 Кремнефтористый натрий 3-5,5 Диабазовый порошок 15-25 Песок кварцевый 50-63 Парафиновая эмульсия 0,4-3. А.с. СССР 287564 Кл. С 04 В 13/08, Бюл.35 19.11.70. Недостатком этой кислотоупорной массы является ее низкая плотность и прочность. Целью изобретения является повышение плотности кислотостойкого бетона. Технический результат изобретения возникает при применении предлагаемого кислотостойкого бетона и заключается в увеличении стойкости его до 1,9-2 года при работе в условиях контакта с соляной кислотой при температуре от 30 до 300 С. Технический результат достигается тем, что с целью получения высокой плотности в качестве заполнителя используется кварцит, Карасорский кварцевый песок, жидкое стекло, кремнефтористый натрий и фуриловый спирт. Уплотнение предлагаемого кислотостойкого бетона осуществляется на вибростоле. Состав предлагаемого кислотостойкого бетона Кварцит фракции 0-10 мм. 53-57 Жидкое стекло плотностью 1,38-1,4 г/см 3 11-17 Кремнефтористый натрий 2,4-2,6 Карасорский кварцевый песок фракции 0-1 мм 24-32 Фуриловый спирт 0,5-0,7. Плотность предлагаемого кислотостойкого бетона составляет 2190 кг/м 3. Предлагаемый состав кислотостойкого бетона активно эксплуатируется для футеровки стен травильных ванн, работающих в условиях контакта с соляной кислотой при температуре (30300)С. Высокая плотность 2190 кг/м 3 предлагаемого кислотостойкого бетона позволяет увеличить стойкость изделий из него до 1,9-2 года непрерывной работы, а также за счет высокой стойкости экономить материалы и сократить количество текущих ремонтов в течение года. Результаты исследований и промышленных испытаний предлагаемого кислотостойкого бетона приведены в таблице. На основании результатов исследований наибольшую плотность имеет состав (позиция 3),это происходит за счет наиболее плотной упаковки заполнителей. Плотность кислотостойкого бетона после сушки составляет 2190 кг/м 3. Таблица Результаты исследований предлагаемого кислотостойкого бетона. Пози- Наименование и содержание компонентов в составах, мас. ция 1 Кварцит фракции 0-10 мм 65 Карасорский кварцевый песок фракции 0-1 мм 18 Жидкое стекло плотностью 1,38-1,4 г/см 3 14 Крем нефтористый натрий 2,4 Фуриловый спирт 0,6 Кварцит фракции 0-10 мм 60 Карасорский кварцевый песок фракции 0-1 мм 23 Жидкое стекло плотностью 3,38-1,4 г/см 3 14 Кремнефтористый натрий 2,4 Фуриловый спирт 0,6 Кварцит фракции 0-10 мм 55 Карасорский кварцевый песок фракции 0-1 мм 28 Жидкое стекло плотностью 1,38-1,4 г/см 3 14 Кремнефтористый натрий 2,4 Фуриловый спирт 0,6 Кварцит фракции 0-10 мм Карасорский кварцевый песок фракции 0-1 мм Жидкое стекло плотностью 1,38-1,4 г/см 3 Кремнефтористый натрий Фуриловый спирт При уменьшении Карасорского кварцевого песка на 5 и 10 (позиция 1 и 2) за счет неполной упаковки межзернового пространства плотность бетона уменьшается и снижается его стойкость. При увеличении Карасорского кварцевого песка на 5 и более от оптимального (позиция 4) более крупные частицы с высокой плотностью удаляются друг от друга и плотность бетона снижается. По этой причине содержание Карасорского кварцевого песка от оптимального состава (позиция 3) должно изменяться в большую или меньшую сторону на 23. Предлагаемый кислотостойкий бетон может быть изготовлен следующим образом, отдельные составляющие кварцит фракции 0-10 мм - 602 кг,Карасорский кварцевый песок фракции 0-1 мм - 307 кг, кремнефтористый натрий - 26,3 кг. загружаются в смеситель принудительного действия вместимостью 0,5 м 3,осуществляется перемешивание их в сухом состоянии в течение 3-х минут. Затем в смесь добавляют жидкое стекло в количестве - 153,25 кг, фуриловый спирт - 6,7 кг и дополнительно смесь перемешивается в течение 3-4 минут до получения равномерной консистенции. Готовой смесью заполняются формы и производится послойно виброуплотнение смеси на вибростоле до полной высоты изделия. Продолжительность виброуплотнения каждого слоя 15-20 секунд. Заформованные изделия выдерживают 4 часа в естественных условиях, затем перемещают в сушильную камеру с температурой 60 С на 2 суток для дальнейшего твердения. Затем изделия извлекаются из форм, производится их сушка 4 суток при температуре 100 С и изделия отправляют потребителю. Предлагаемый кислотостойкий бетон имеет следующий состав Кварцит фракции 0-10 мм. 53-57 Жидкое стекло плотностью 1,38-1,4 г/см 3 11-17 Кремнефтористый натрий 2,4-2,6 Карасорский кварцевый песок фракции 0-1 мм 24-32 Фуриловый спирт 0,5-0,7 Плотность кислотостойкого бетона составляет 2190 кг/м 3. Из предлагаемого кислотостойкого бетона можно производить различные изделия для футеровки элементов кислотостойких ванн, а также за счет высокой стойкости бетона, уменьшить количество текущих ремонтов. Изделия, изготовленные из предлагаемого кислотостойкого бетона методом виброуплотнения,обладают высокой плотностью и длительным периодом эксплуатации в кислотных средах. ФОРМУЛА ИЗОБРЕТЕНИЯ Кислотостойкий бетон, включающий жидкое стекло, кремнефтористый натрий, Карасорский кварцевый песок, отличающийся тем, что он дополнительно содержит кварцит фракции 0-10 мм,в качестве добавки фуриловый спирт при следующем соотношении компонентов, мас,Кварцит фракции 0-10 мм 53-57 Жидкое стекло 11-17 Кремнефтористый натрий 2,4-2,6 Карасорский кварцевый песок 24-32 Фуриловый спирт 0,5-0,7.
