Кавитатор для удаления твердых химических отложений в геотехнологических скважинах

Скачать PDF файл.

Формула / Реферат

Изобретение относится к горной промышленности и может быть использовано для удаления твердых химических осадков сложного состава со стенок скважинных фильтров и прифильтровой зоны в процессе проведения ремонтно-восстановительных работ геотехнологических скважин.

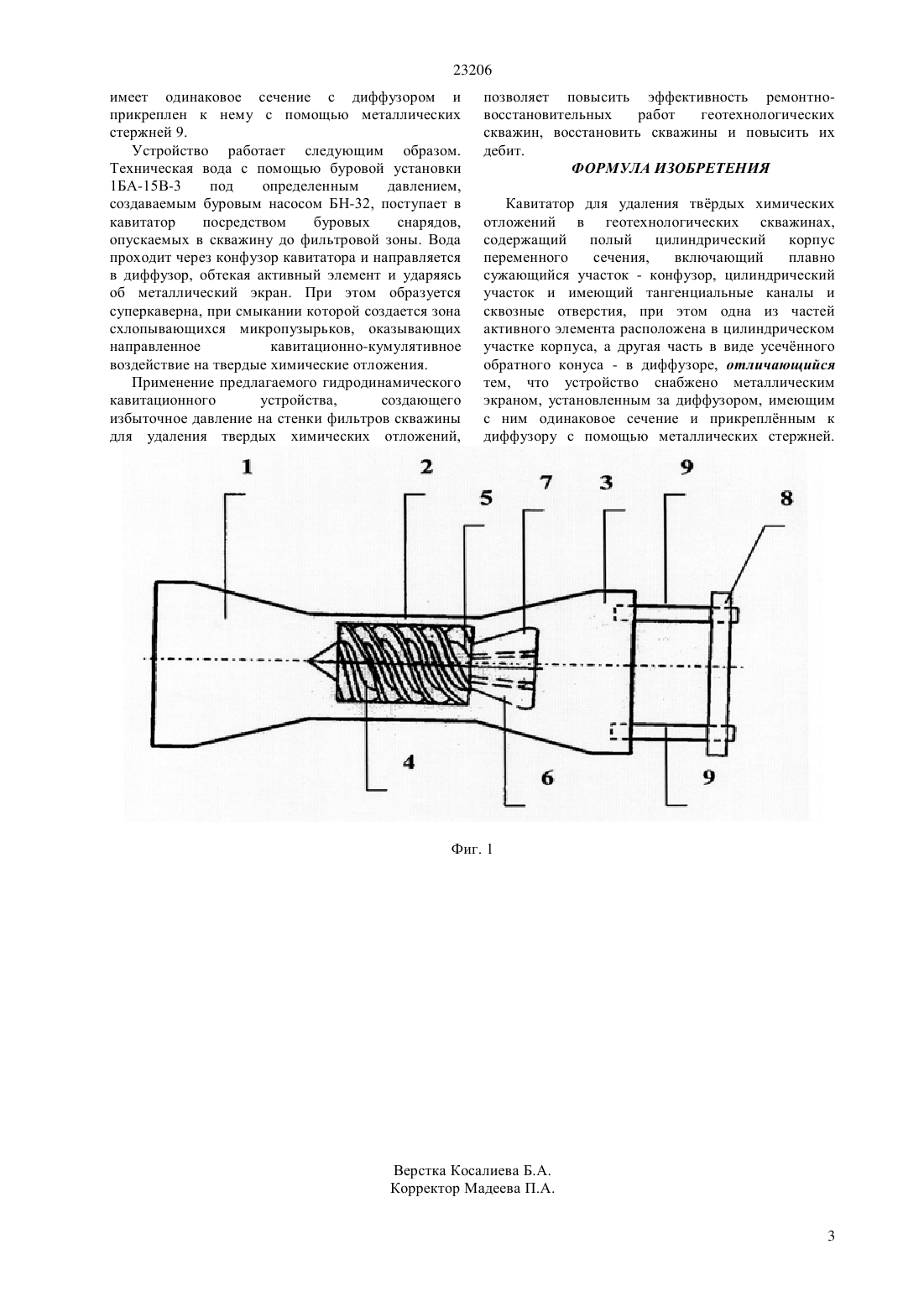

Кавитатор для удаления твердых химических отложений в геотехнологических скважинах, содержит полый цилиндрический корпус переменного сечения, включающий плавно сужающийся участок - конфузор, цилиндрический участок и диффузор, активный элемент, состоящий из двух частей и имеющий тангенциальные каналы и сквозные отверстия, при этом одна из частей активного элемента расположена в цилиндрическом участке корпуса, а другая часть в виде усеченного обратного конуса - в диффузоре. Устройство снабжено металлическим экраном, установленным за диффузором, имеющим с ним одинаковое сечение и прикрепленным к диффузору с помощью металлических стержней.
Технический результат предлагаемого изобретения заключается в повышении эффективности ремонтно-восстановительных работ геотехнологических скважин, восстановлении и повышении их дебита.

Текст

Смотреть все

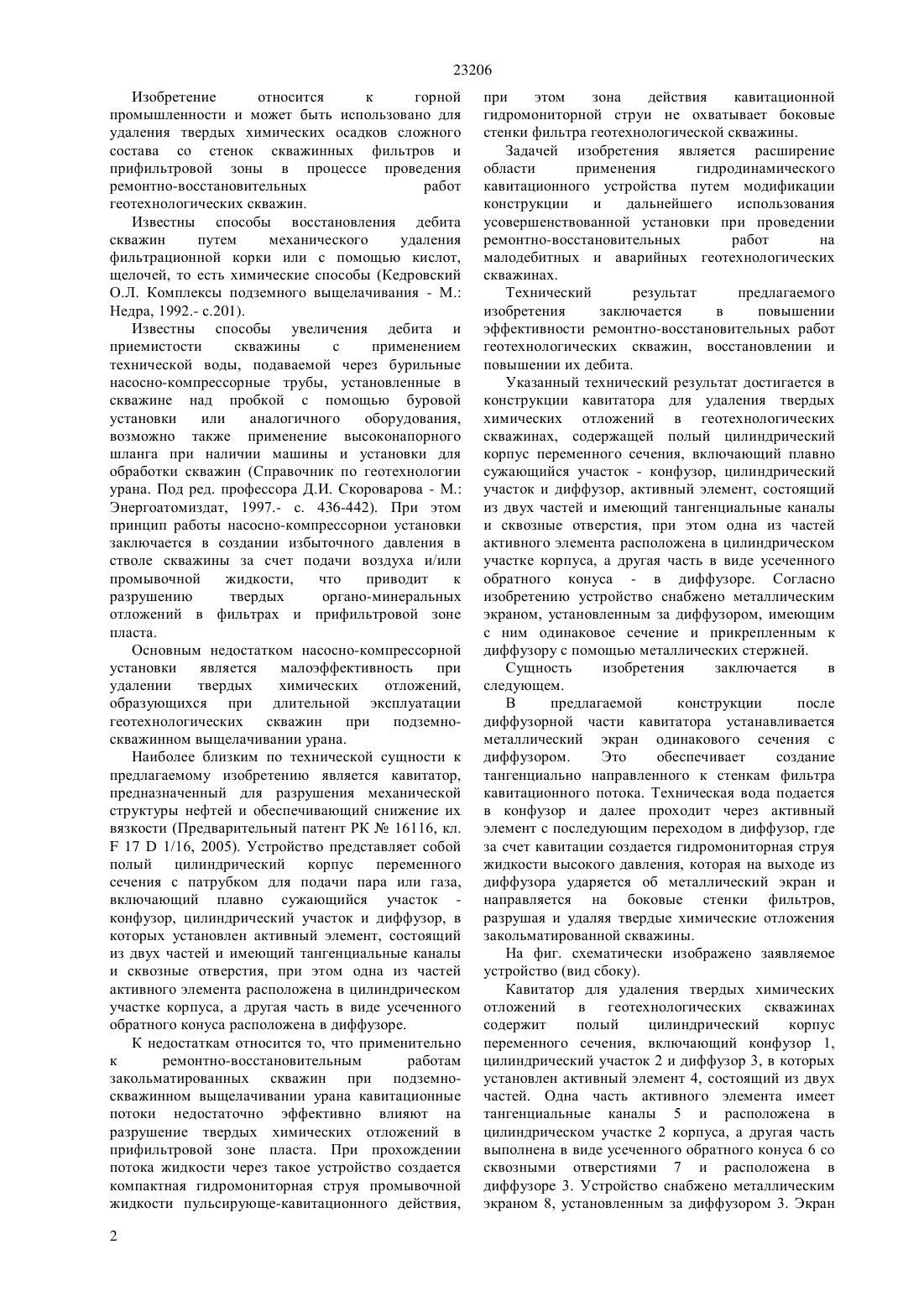

(51) 21 37/08 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ Кавитатор для удаления твердых химических отложений в геотехнологических скважинах,содержит полый цилиндрический корпус переменного сечения,включающий плавно сужающийся участок - конфузор, цилиндрический участок и диффузор, активный элемент, состоящий из двух частей и имеющий тангенциальные каналы и сквозные отверстия, при этом одна из частей активного элемента расположена в цилиндрическом участке корпуса, а другая часть в виде усеченного обратного конуса - в диффузоре. Устройство снабжено металлическим экраном, установленным за диффузором, имеющим с ним одинаковое сечение и прикрепленным к диффузору с помощью металлических стержней. Технический результат предлагаемого изобретения заключается в повышении эффективности ремонтно-восстановительных работ геотехнологических скважин, восстановлении и повышении их дебита.(72) Мамытбеков Галымжан Куламкадырович Барменшинова Мадина Богембаевна Биттеев Арлан Бекжанович(73) Мамытбеков Галымжан Куламкадырович Барменшинова Мадина Богембаевна(56) Предварительный патент РК 16116, кл. 17 1/16, 2005(54) КАВИТАТОР ДЛЯ УДАЛЕНИЯ ТВЕРДЫХ ХИМИЧЕСКИХ ОТЛОЖЕНИЙ В ГЕОТЕХНОЛОГИЧЕСКИХ СКВАЖИНАХ(57) Изобретение относится к горной промышленности и может быть использовано для удаления твердых химических осадков сложного состава со стенок скважинных фильтров и прифильтровой зоны в процессе проведения ремонтно-восстановительных работ геотехнологических скважин. 23206 Изобретение относится к горной промышленности и может быть использовано для удаления твердых химических осадков сложного состава со стенок скважинных фильтров и прифильтровой зоны в процессе проведения ремонтно-восстановительных работ геотехнологических скважин. Известны способы восстановления дебита скважин путем механического удаления фильтрационной корки или с помощью кислот,щелочей, то есть химические способы (Кедровский О.Л. Комплексы подземного выщелачивания - М. Недра, 1992.- с.201). Известны способы увеличения дебита и приемистости скважины с применением технической воды, подаваемой через бурильные насосно-компрессорные трубы, установленные в скважине над пробкой с помощью буровой установки или аналогичного оборудования,возможно также применение высоконапорного шланга при наличии машины и установки для обработки скважин (Справочник по геотехнологии урана. Под ред. профессора Д.И. Скороварова - М. Энергоатомиздат, 1997.- с. 436-442). При этом принцип работы насосно-компрессорнои установки заключается в создании избыточного давления в стволе скважины за счет подачи воздуха и/или промывочной жидкости,что приводит к разрушению твердых органо-минеральных отложений в фильтрах и прифильтровой зоне пласта. Основным недостатком насосно-компрессорной установки является малоэффективность при удалении твердых химических отложений,образующихся при длительной эксплуатации геотехнологических скважин при подземноскважинном выщелачивании урана. Наиболее близким по технической сущности к предлагаемому изобретению является кавитатор,предназначенный для разрушения механической структуры нефтей и обеспечивающий снижение их вязкости (Предварительный патент РК 16116, кл.171/16, 2005). Устройство представляет собой полый цилиндрический корпус переменного сечения с патрубком для подачи пара или газа,включающий плавно сужающийся участок конфузор, цилиндрический участок и диффузор, в которых установлен активный элемент, состоящий из двух частей и имеющий тангенциальные каналы и сквозные отверстия, при этом одна из частей активного элемента расположена в цилиндрическом участке корпуса, а другая часть в виде усеченного обратного конуса расположена в диффузоре. К недостаткам относится то, что применительно к ремонтно-восстановительным работам закольматированных скважин при подземноскважинном выщелачивании урана кавитационные потоки недостаточно эффективно влияют на разрушение твердых химических отложений в прифильтровой зоне пласта. При прохождении потока жидкости через такое устройство создается компактная гидромониторная струя промывочной жидкости пульсирующе-кавитационного действия,2 при этом зона действия кавитационной гидромониторной струи не охватывает боковые стенки фильтра геотехнологической скважины. Задачей изобретения является расширение области применения гидродинамического кавитационного устройства путем модификации конструкции и дальнейшего использования усовершенствованной установки при проведении ремонтно-восстановительных работ на малодебитных и аварийных геотехнологических скважинах. Технический результат предлагаемого изобретения заключается в повышении эффективности ремонтно-восстановительных работ геотехнологических скважин, восстановлении и повышении их дебита. Указанный технический результат достигается в конструкции кавитатора для удаления твердых химических отложений в геотехнологических скважинах, содержащей полый цилиндрический корпус переменного сечения, включающий плавно сужающийся участок - конфузор, цилиндрический участок и диффузор, активный элемент, состоящий из двух частей и имеющий тангенциальные каналы и сквозные отверстия, при этом одна из частей активного элемента расположена в цилиндрическом участке корпуса, а другая часть в виде усеченного обратного конуса - в диффузоре. Согласно изобретению устройство снабжено металлическим экраном, установленным за диффузором, имеющим с ним одинаковое сечение и прикрепленным к диффузору с помощью металлических стержней. Сущность изобретения заключается в следующем. В предлагаемой конструкции после диффузорной части кавитатора устанавливается металлический экран одинакового сечения с диффузором. Это обеспечивает создание тангенциально направленного к стенкам фильтра кавитационного потока. Техническая вода подается в конфузор и далее проходит через активный элемент с последующим переходом в диффузор, где за счет кавитации создается гидромониторная струя жидкости высокого давления, которая на выходе из диффузора ударяется об металлический экран и направляется на боковые стенки фильтров,разрушая и удаляя твердые химические отложения закольматированной скважины. На фиг. схематически изображено заявляемое устройство (вид сбоку). Кавитатор для удаления твердых химических отложений в геотехнологических скважинах содержит полый цилиндрический корпус переменного сечения, включающий конфузор 1,цилиндрический участок 2 и диффузор 3, в которых установлен активный элемент 4, состоящий из двух частей. Одна часть активного элемента имеет тангенциальные каналы 5 и расположена в цилиндрическом участке 2 корпуса, а другая часть выполнена в виде усеченного обратного конуса 6 со сквозными отверстиями 7 и расположена в диффузоре 3. Устройство снабжено металлическим экраном 8, установленным за диффузором 3. Экран 23206 имеет одинаковое сечение с диффузором и прикреплен к нему с помощью металлических стержней 9. Устройство работает следующим образом. Техническая вода с помощью буровой установки 1 БА-15 В-3 под определенным давлением,создаваемым буровым насосом БН-32, поступает в кавитатор посредством буровых снарядов,опускаемых в скважину до фильтровой зоны. Вода проходит через конфузор кавитатора и направляется в диффузор, обтекая активный элемент и ударяясь об металлический экран. При этом образуется суперкаверна, при смыкании которой создается зона схлопывающихся микропузырьков, оказывающих направленное кавитационно-кумулятивное воздействие на твердые химические отложения. Применение предлагаемого гидродинамического кавитационного устройства,создающего избыточное давление на стенки фильтров скважины для удаления твердых химических отложений, позволяет повысить эффективность ремонтновосстановительных работ геотехнологических скважин, восстановить скважины и повысить их дебит. ФОРМУЛА ИЗОБРЕТЕНИЯ Кавитатор для удаления тврдых химических отложений в геотехнологических скважинах,содержащий полый цилиндрический корпус переменного сечения,включающий плавно сужающийся участок - конфузор, цилиндрический участок и имеющий тангенциальные каналы и сквозные отверстия, при этом одна из частей активного элемента расположена в цилиндрическом участке корпуса, а другая часть в виде усечнного обратного конуса - в диффузоре, отличающийся тем, что устройство снабжено металлическим экраном, установленным за диффузором, имеющим с ним одинаковое сечение и прикреплнным к диффузору с помощью металлических стержней.

МПК / Метки

МПК: E21B 37/08

Метки: кавитатор, химических, твердых, скважинах, геотехнологических, отложений, удаления
