Анод для электрохимического извлечения металлов

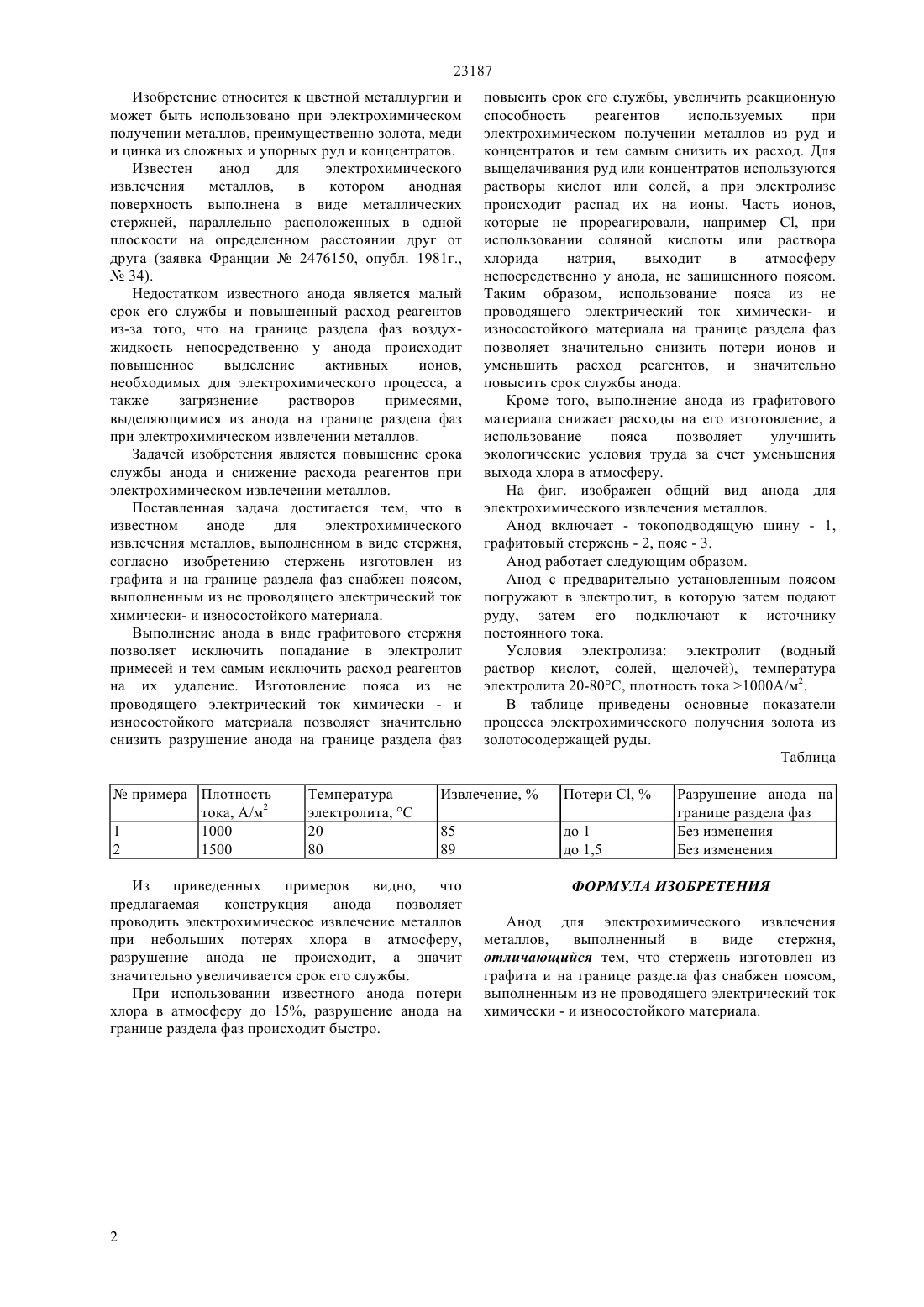

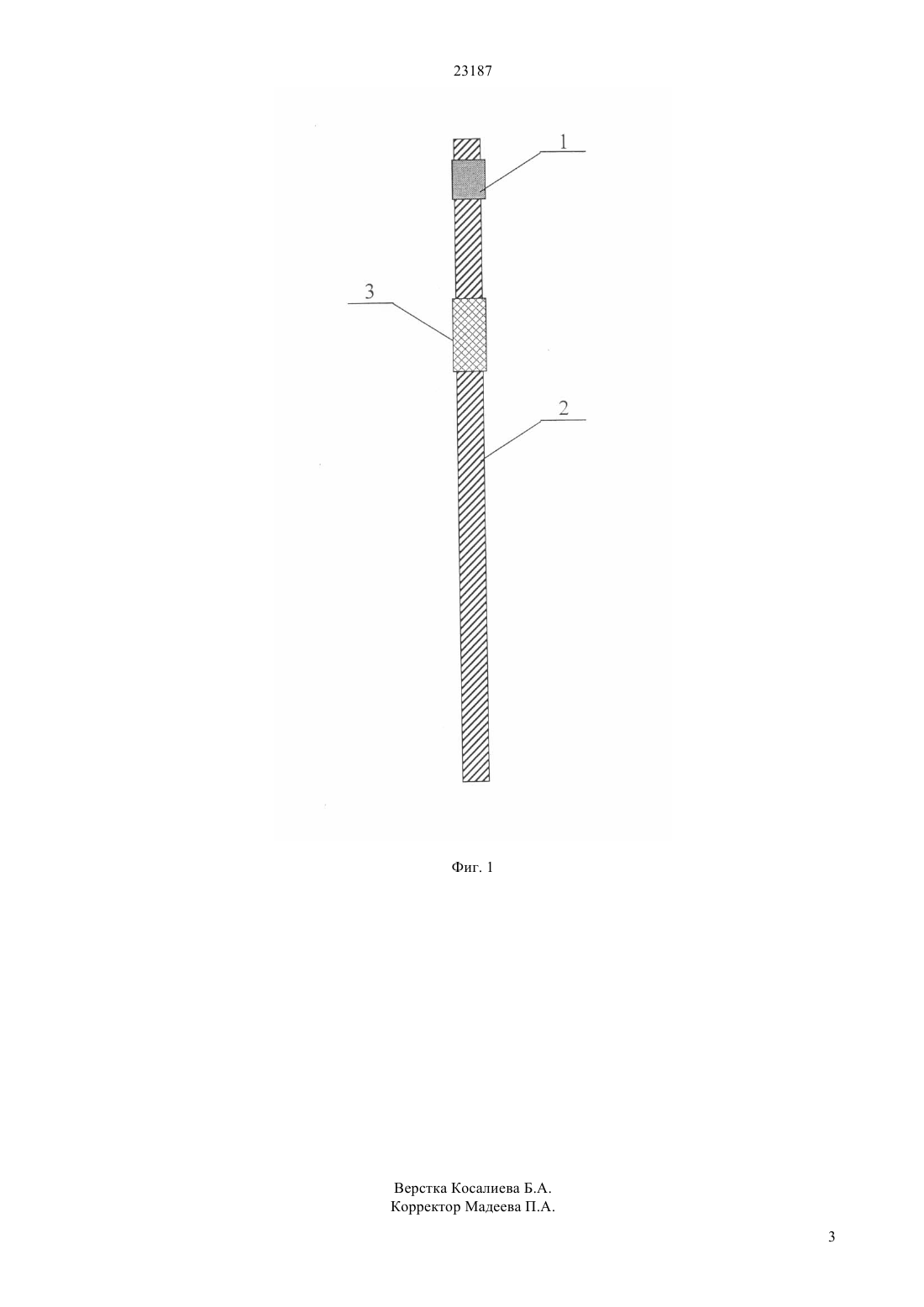

(2009.01), 25 1/20 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН(57) Изобретение относится к цветной металлургии и может быть использовано при электрохимическом получении металлов, преимущественно золота, меди и цинка из сложных и упорных руд и концентратов. Задачей изобретения является повышение срока службы анода и снижение расхода реагентов при электрохимическом извлечении металлов. Поставленная задача достигается тем, что в известном аноде для электрохимического извлечения металлов, выполненном в виде стержня,при этом стержень изготовлен из графита и на границе раздела фаз снабжен поясом, выполненным из не проводящего электрический ток химически - и износостойкого материала. Использование изобретения позволяет значительно повысить срок службы анода,сократить расход реагентов, а также снизить затраты на его изготовление и улучшить экологическую обстановку.(72) Куимов Денис Владимирович Парунин Сергей Вячеславович Григорьев Виктор Дмитриевич(73) Дочернее государственное предприятие на праве хозяйственного ведения Восточный научноисследовательский горно-металлургический институт цветных металлов Республиканского государственного предприятия на праве хозяйственного ведения Национальный центр по комплексной переработке минерального сырья Республики Казахстан Министерства индустрии и торговли Республики Казахстан(54) АНОД ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГО ИЗВЛЕЧЕНИЯ МЕТАЛЛОВ 23187 Изобретение относится к цветной металлургии и может быть использовано при электрохимическом получении металлов, преимущественно золота, меди и цинка из сложных и упорных руд и концентратов. Известен анод для электрохимического извлечения металлов,в котором анодная поверхность выполнена в виде металлических стержней, параллельно расположенных в одной плоскости на определенном расстоянии друг от друга (заявка Франции 2476150, опубл. 1981 г., 34). Недостатком известного анода является малый срок его службы и повышенный расход реагентов из-за того, что на границе раздела фаз воздухжидкость непосредственно у анода происходит повышенное выделение активных ионов,необходимых для электрохимического процесса, а также загрязнение растворов примесями,выделяющимися из анода на границе раздела фаз при электрохимическом извлечении металлов. Задачей изобретения является повышение срока службы анода и снижение расхода реагентов при электрохимическом извлечении металлов. Поставленная задача достигается тем, что в известном аноде для электрохимического извлечения металлов, выполненном в виде стержня,согласно изобретению стержень изготовлен из графита и на границе раздела фаз снабжен поясом,выполненным из не проводящего электрический ток химически- и износостойкого материала. Выполнение анода в виде графитового стержня позволяет исключить попадание в электролит примесей и тем самым исключить расход реагентов на их удаление. Изготовление пояса из не проводящего электрический ток химически - и износостойкого материала позволяет значительно снизить разрушение анода на границе раздела фазпримера Плотность тока, А/м 2 1 1000 2 1500 Из приведенных примеров видно,что предлагаемая конструкция анода позволяет проводить электрохимическое извлечение металлов при небольших потерях хлора в атмосферу,разрушение анода не происходит, а значит значительно увеличивается срок его службы. При использовании известного анода потери хлора в атмосферу до 15, разрушение анода на границе раздела фаз происходит быстро. повысить срок его службы, увеличить реакционную способность реагентов используемых при электрохимическом получении металлов из руд и концентратов и тем самым снизить их расход. Для выщелачивания руд или концентратов используются растворы кислот или солей, а при электролизе происходит распад их на ионы. Часть ионов,которые не прореагировали, например С, при использовании соляной кислоты или раствора хлорида натрия,выходит в атмосферу непосредственно у анода, не защищенного поясом. Таким образом, использование пояса из не проводящего электрический ток химически- и износостойкого материала на границе раздела фаз позволяет значительно снизить потери ионов и уменьшить расход реагентов, и значительно повысить срок службы анода. Кроме того, выполнение анода из графитового материала снижает расходы на его изготовление, а использование пояса позволяет улучшить экологические условия труда за счет уменьшения выхода хлора в атмосферу. На фиг. изображен общий вид анода для электрохимического извлечения металлов. Анод включает - токоподводящую шину - 1,графитовый стержень - 2, пояс - 3. Анод работает следующим образом. Анод с предварительно установленным поясом погружают в электролит, в которую затем подают руду, затем его подключают к источнику постоянного тока. Условия электролиза электролит (водный раствор кислот, солей, щелочей), температура электролита 20-80 С, плотность тока 1000 А/м 2. В таблице приведены основные показатели процесса электрохимического получения золота из золотосодержащей руды. Таблица Разрушение анода на границе раздела фаз Без изменения Без изменения ФОРМУЛА ИЗОБРЕТЕНИЯ Анод для электрохимического извлечения металлов,выполненный в виде стержня,отличающийся тем, что стержень изготовлен из графита и на границе раздела фаз снабжен поясом,выполненным из не проводящего электрический ток химически - и износостойкого материала.
