Ветроагрегат

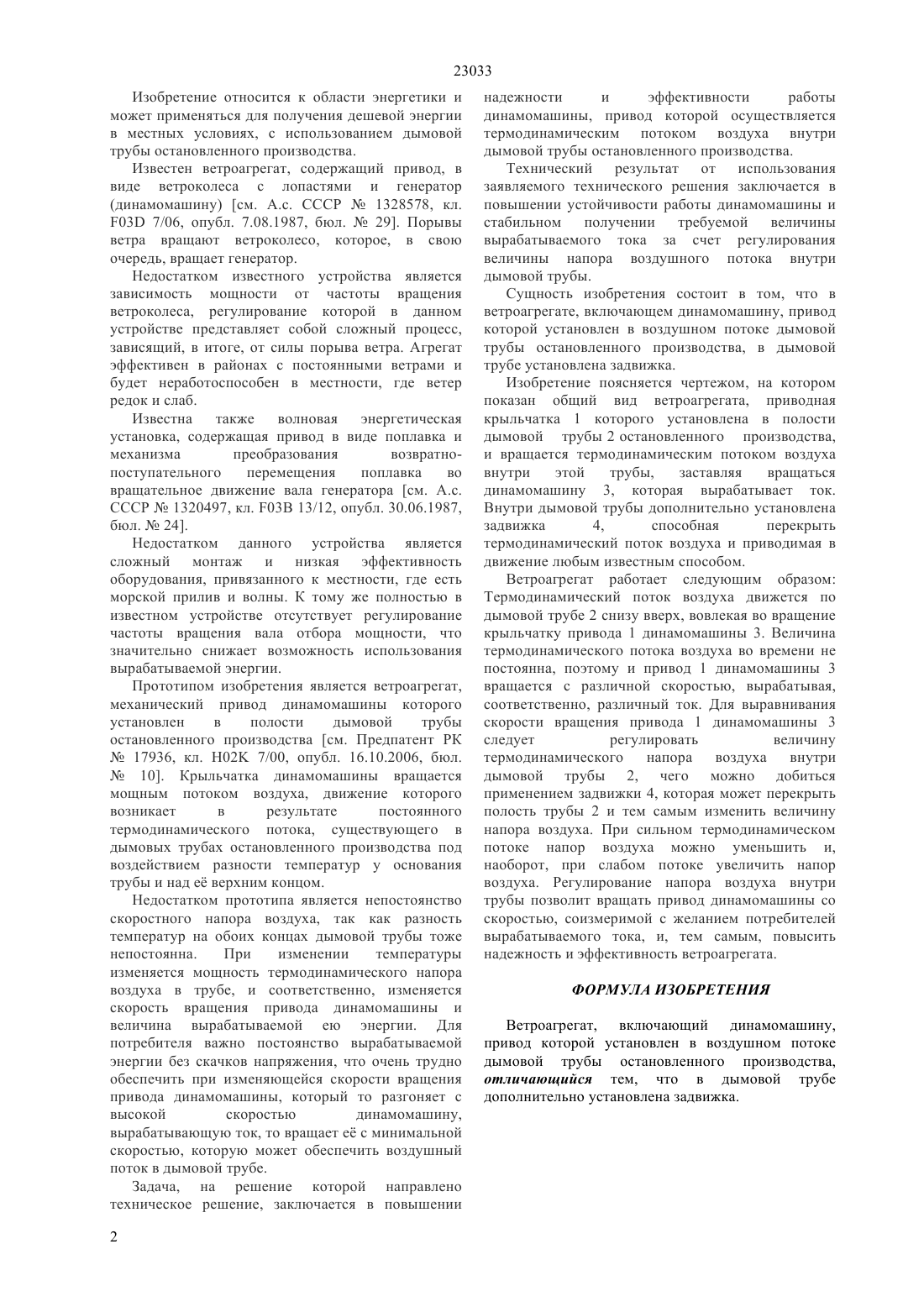

(51) 03 3/04 (2009.01) 03 5/00 (2009.01) КОМИТЕТ ПО ПРАВАМ ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ МИНИСТЕРСТВА ЮСТИЦИИ РЕСПУБЛИКИ КАЗАХСТАН ОПИСАНИЕ ИЗОБРЕТЕНИЯ К ИННОВАЦИОННОМУ ПАТЕНТУ решение которой направлено техническое решение,заключается в повышении надежности и эффективности работы динамомашины, привод которой осуществляется термодинамическим потоком воздуха внутри дымовой трубы остановленного производства. Технический результат от использования заявляемого технического решения заключается в повышении устойчивости работы динамомашины и стабильном получении требуемой величины вырабатываемого тока за счет регулирования величины напора воздушного потока внутри дымовой трубы. Сущность изобретения состоит в том, что в ветроагрегате, включающем динамомашину, привод которой установлен в воздушном потоке дымовой трубы остановленного производства, в дымовой трубе установлена задвижка.(72) Дудкин Михаил Васильевич Гурьянов Георгий Александрович Мусабаев Серикбол Тлеубердыевич(73) Республиканское государственное казенное предприятие Восточно-Казахстанский государственный технический университет им. Д.Серикбаева Министерства образования и науки Республики Казахстан(56) Предварительный патент РК 17936, кл. Н 02 7/00, Н 02 7/14, 16.10.2006(57) Изобретение относится к области энергетики и может применяться для получения дешевой энергии в местных условиях, с использованием дымовой трубы остановленного производства. Задача, на 23033 Изобретение относится к области энергетики и может применяться для получения дешевой энергии в местных условиях, с использованием дымовой трубы остановленного производства. Известен ветроагрегат, содержащий привод, в виде ветроколеса с лопастями и генератор(динамомашину) см. А.с. СССР 1328578, кл. 03 7/06, опубл. 7.08.1987, бюл.29. Порывы ветра вращают ветроколесо, которое, в свою очередь, вращает генератор. Недостатком известного устройства является зависимость мощности от частоты вращения ветроколеса, регулирование которой в данном устройстве представляет собой сложный процесс,зависящий, в итоге, от силы порыва ветра. Агрегат эффективен в районах с постоянными ветрами и будет неработоспособен в местности, где ветер редок и слаб. Известна также волновая энергетическая установка, содержащая привод в виде поплавка и механизма преобразования возвратнопоступательного перемещения поплавка во вращательное движение вала генератора см. А.с. СССР 1320497, кл. 03 13/12, опубл. 30.06.1987,бюл.24. Недостатком данного устройства является сложный монтаж и низкая эффективность оборудования, привязанного к местности, где есть морской прилив и волны. К тому же полностью в известном устройстве отсутствует регулирование частоты вращения вала отбора мощности, что значительно снижает возможность использования вырабатываемой энергии. Прототипом изобретения является ветроагрегат,механический привод динамомашины которого установлен в полости дымовой трубы остановленного производства см. Предпатент РК 17936, кл. Н 02 7/00, опубл. 16.10.2006, бюл.10. Крыльчатка динамомашины вращается мощным потоком воздуха, движение которого возникает в результате постоянного термодинамического потока, существующего в дымовых трубах остановленного производства под воздействием разности температур у основания трубы и над е верхним концом. Недостатком прототипа является непостоянство скоростного напора воздуха, так как разность температур на обоих концах дымовой трубы тоже непостоянна. При изменении температуры изменяется мощность термодинамического напора воздуха в трубе, и соответственно, изменяется скорость вращения привода динамомашины и величина вырабатываемой ею энергии. Для потребителя важно постоянство вырабатываемой энергии без скачков напряжения, что очень трудно обеспечить при изменяющейся скорости вращения привода динамомашины, который то разгоняет с высокой скоростью динамомашину,вырабатывающую ток, то вращает е с минимальной скоростью, которую может обеспечить воздушный поток в дымовой трубе. Задача, на решение которой направлено техническое решение, заключается в повышении 2 надежности и эффективности работы динамомашины, привод которой осуществляется термодинамическим потоком воздуха внутри дымовой трубы остановленного производства. Технический результат от использования заявляемого технического решения заключается в повышении устойчивости работы динамомашины и стабильном получении требуемой величины вырабатываемого тока за счет регулирования величины напора воздушного потока внутри дымовой трубы. Сущность изобретения состоит в том, что в ветроагрегате, включающем динамомашину, привод которой установлен в воздушном потоке дымовой трубы остановленного производства, в дымовой трубе установлена задвижка. Изобретение поясняется чертежом, на котором показан общий вид ветроагрегата, приводная крыльчатка 1 которого установлена в полости дымовой трубы 2 остановленного производства,и вращается термодинамическим потоком воздуха внутри этой трубы,заставляя вращаться динамомашину 3, которая вырабатывает ток. Внутри дымовой трубы дополнительно установлена задвижка 4,способная перекрыть термодинамический поток воздуха и приводимая в движение любым известным способом. Ветроагрегат работает следующим образом Термодинамический поток воздуха движется по дымовой трубе 2 снизу вверх, вовлекая во вращение крыльчатку привода 1 динамомашины 3. Величина термодинамического потока воздуха во времени не постоянна, поэтому и привод 1 динамомашины 3 вращается с различной скоростью, вырабатывая,соответственно, различный ток. Для выравнивания скорости вращения привода 1 динамомашины 3 следует регулировать величину термодинамического напора воздуха внутри дымовой трубы 2, чего можно добиться применением задвижки 4, которая может перекрыть полость трубы 2 и тем самым изменить величину напора воздуха. При сильном термодинамическом потоке напор воздуха можно уменьшить и,наоборот, при слабом потоке увеличить напор воздуха. Регулирование напора воздуха внутри трубы позволит вращать привод динамомашины со скоростью, соизмеримой с желанием потребителей вырабатываемого тока, и, тем самым, повысить надежность и эффективность ветроагрегата. ФОРМУЛА ИЗОБРЕТЕНИЯ Ветроагрегат, включающий динамомашину,привод которой установлен в воздушном потоке дымовой трубы остановленного производства,отличающийся тем, что в дымовой трубе дополнительно установлена задвижка.
